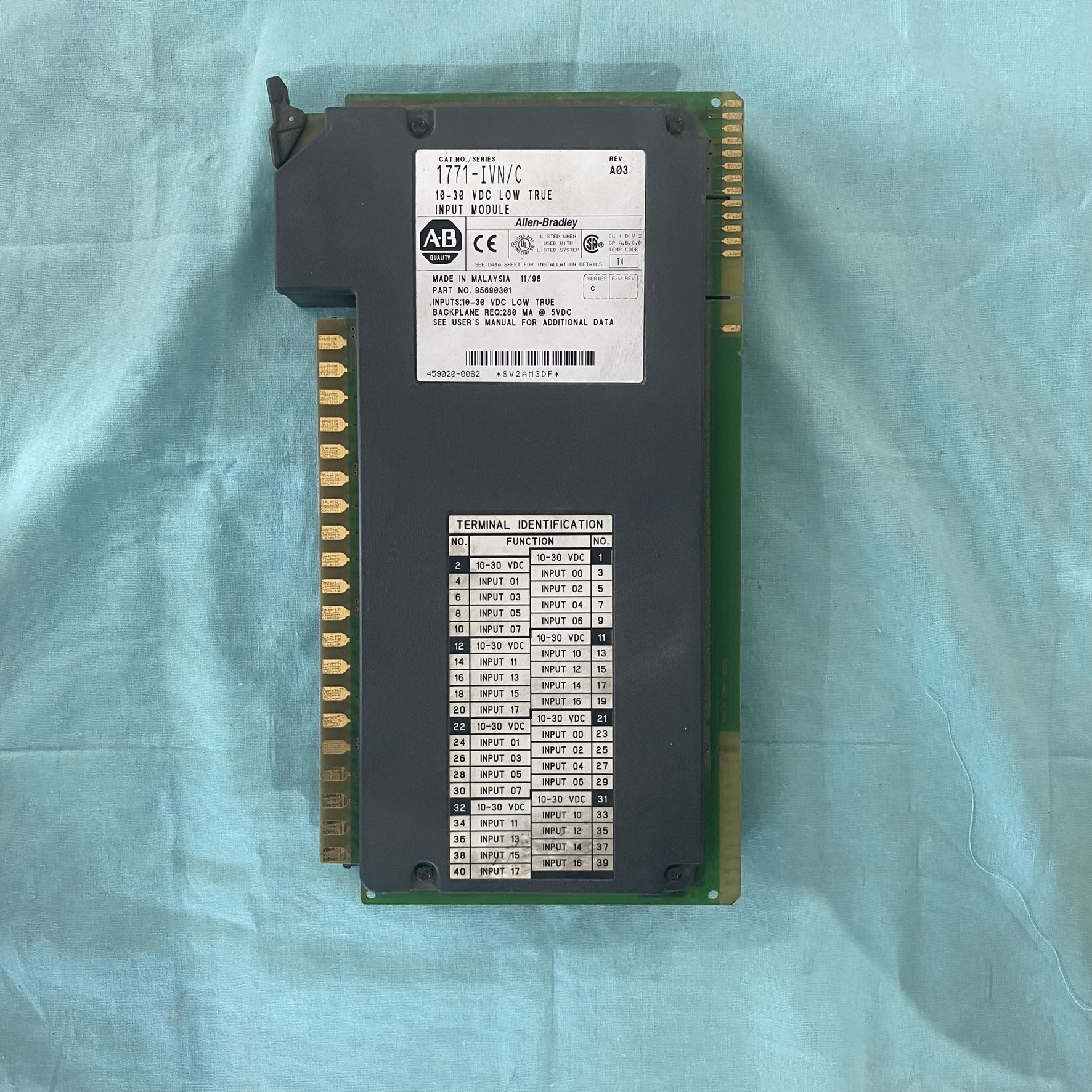

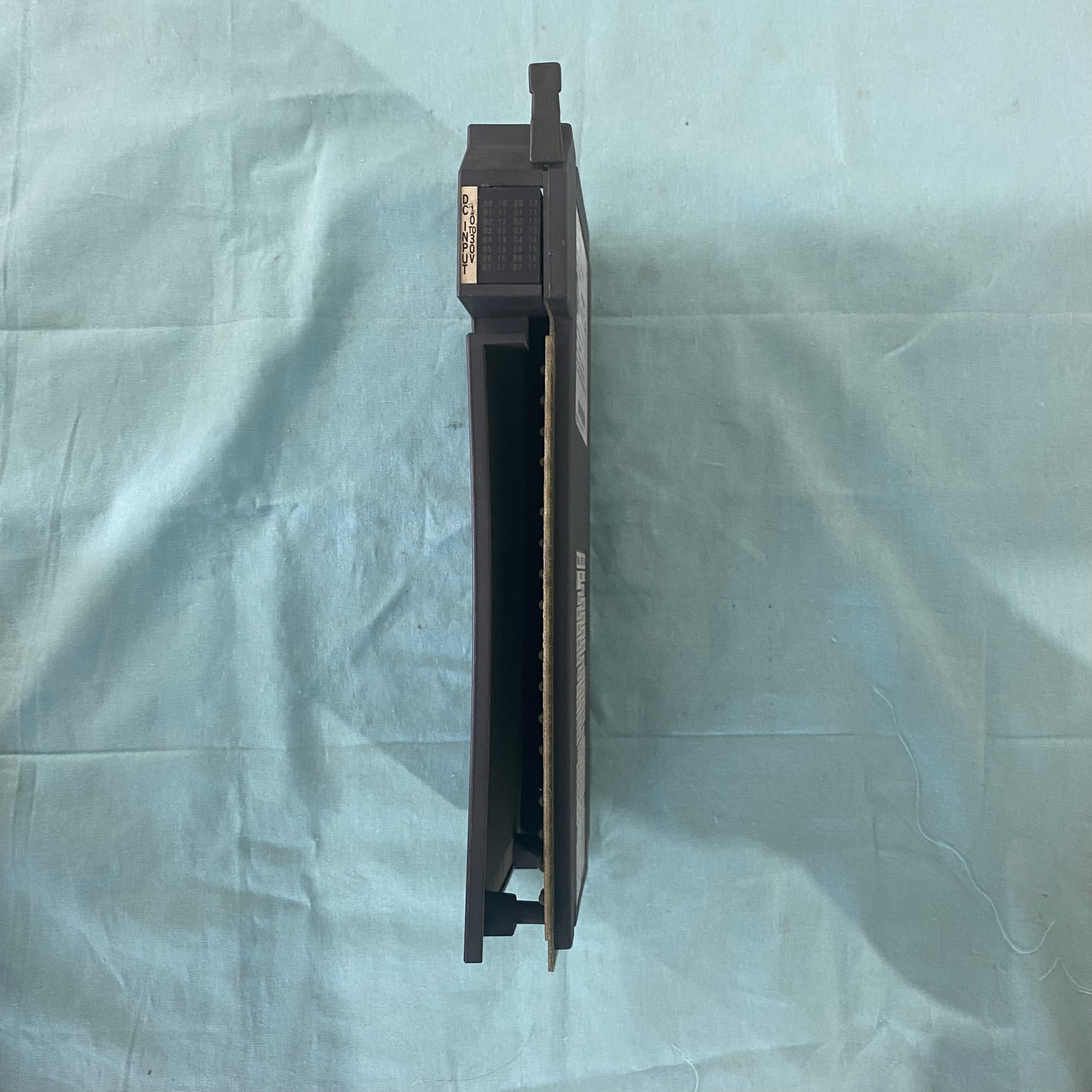

AB罗克韦尔1771-IVN/C 数字直流输入模块

一、产品规格与功能

1. 输入特性

• 信号类型：直流（DC）输入，支持10-30V DC的宽电压范围。

• 输入方式：采用源型（Sourcing）输入，需搭配漏型（Sinking）输出设备使用。

• 通道分布：32 个输入点分为 4 组（每组 8 点），每组独立供电，便于故障隔离。

• 响应时间：典型信号延迟为 6±2 毫秒，适用于中速控制场景。

2. 电气参数

• 输入阻抗：2.2kΩ，确保信号稳定传输。

• 隔离特性：光电隔离设计，耐压 1500V AC（有效值），抗干扰能力强。

• 功耗：背板电流 280mA，最大功率 15.6W，符合工业能效标准。

3. 物理特性

• 尺寸与安装：适配 1771 系列机箱（如 1771-A1B 至 A4B），支持半槽（½-slot）和 1 槽寻址，节省机柜空间。

• 接线方式：通过1771-WH 接线臂连接，支持热插拔（需确保背板断电），简化维护流程。

•

二、兼容性与应用场景

1. 系统兼容性

• PLC 系列：专为PLC-5设计，可直接集成到其控制系统中。

• 扩展能力：兼容 1771 系列全系列机箱，支持混合搭配其他 I/O 模块（如模拟量、通信模块）。

• 注意事项：不支持 2 槽寻址，且需通过1492 I/O 布线系统等转换模块才能适配 ControlLogix 或 SLC 500 系统。

2. 典型应用

• 离散信号采集：如按钮、限位开关、接近传感器等开关量输入。

• 工业机械控制：适用于包装设备、输送线、机床等需要高可靠性输入的场景。

• 过程监控：配合 PLC-5 实现逻辑控制，例如生产线状态监测与报警触发。

注意事项

1. 系统设计

• 确保机箱电源容量满足模块功耗需求（如 1771-P7C 电源模块）。

• 输入信号需匹配模块电压范围，避免过压损坏。

2. 维护建议

• 定期检查接线臂端子是否松动，避免接触不良导致信号丢失。

• 若长期停用，建议存储于 - 40°C 至 85°C 的干燥环境中。
