一、核心功能与防爆特性

1. 本质安全设计与认证

• 防爆认证：

• ATEX 认证：II 1G Ex ia IIB T4 Ga（适用于 0 区危险环境，本质安全型）；

• IECEx 认证：Ex ia IIB T4 Ga；

• 中国 NEPSI 认证：Ex ia IIB T4 Ga，符合 GB 3836 系列标准。

• 安全参数：

• 本质安全回路参数：U₀=6.6V（最大开路电压），I₀=2.5mA（最大短路电流），P₀=0.0165W（最大功率）；

• 输入信号：支持 1-4 路 4-20mA 模拟量输入（本质安全侧），输出 4-20mA（安全侧）。

2. 信号放大与隔离

• 放大功能：可配置增益（如 1 倍、2 倍、5 倍），适应低电平信号（如 mV 级传感器）；

• 隔离能力：电源、输入、输出三方隔离，隔离电压≥2.5kVAC（1 分钟），抑制电磁干扰（EMI）和接地环路。

二、技术参数与物理特性

三、备用锂电池（Li）配置与维护

1. 备用电源功能

• 作用：当主电源（24VDC）故障时，锂电池自动供电，确保关键数据（如传感器当前值）不丢失，维持通信链路至少 2 小时。

• 锂电池参数：

• 类型：锂亚硫酰氯电池（ER14505）；

• 容量：2000mAh；

• 寿命：正常使用下约 3 年（建议每 2 年更换）。

2. 维护要点

• 充电与存放：

• 避免过充或过放，使用专用充电器（图尔克原厂型号：MK-LI-CHARGER）；

• 长期存放时，每 30 天充电一次，保持电量在 50%-80%。

• 环境要求：

• 存放温度：4°C 至 35°C（避免极端高温或低温）；

• 远离腐蚀性物质和火源。

•

四、安装与接线规范

1. 本质安全回路布线

• 线缆选择：

• 危险侧（Ex 区域）必须使用蓝色本质安全电缆（截面积 0.5-1.5mm²，屏蔽层单端接地）；

• 安全侧可使用普通工业电缆，但需与本质安全电缆分开敷设（间距≥30cm）。

• 端子定义：

• 危险侧：1（+ 输入）、2（- 输入）；

• 安全侧：3（+ 输出）、4（- 输出）；5（+24VDC）、6（0V）。

2. 防爆接线箱要求

• 若安装在危险区域，需使用增安型防爆接线箱（如 Turck IM-CC-3X2BU），电缆引入装置需配防爆密封圈，压紧螺母拧紧至无间隙。

五、与同系列型号的差异

六、典型应用场景

1. 石油化工生产

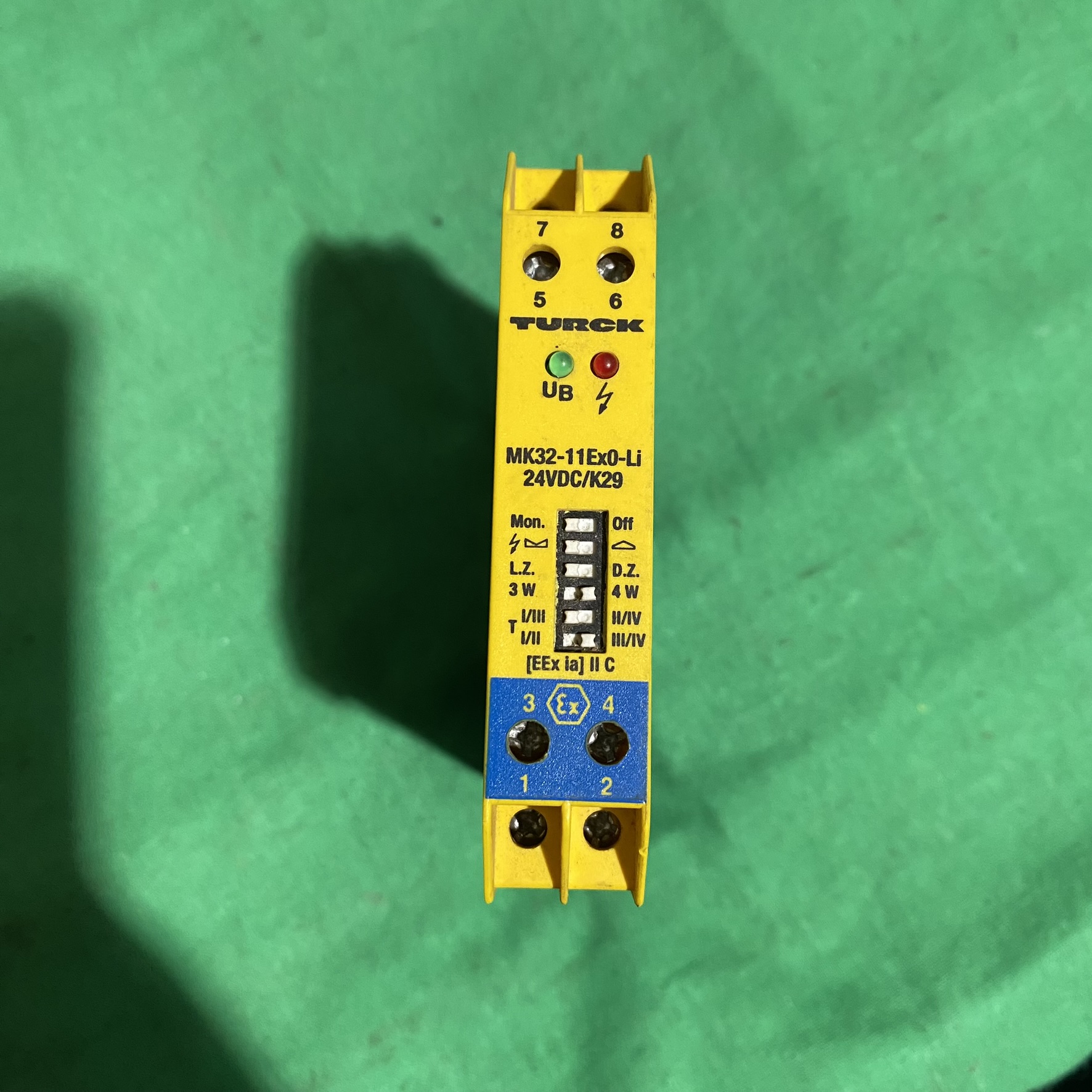

• 场景：在炼油厂的反应釜区域（0 区），连接压力变送器（如 Turck PT001R-11Ex），通过 MK32-11Ex0-Li 将 4-20mA 压力信号放大并隔离传输至 DCS 系统，实时监控反应压力。

• 优势：本质安全设计（ia 级）可直接安装在危险区域，锂电池备用电源确保断电时数据不丢失。

2. 制药行业洁净室

• 场景：在无菌灌装车间（IIB 类危险环境），连接温度传感器，通过 MK32-11Ex0-Li 将信号传输至 PLC，实现温湿度闭环控制。

• 适配：支持 - 25°C 低温环境，满足制药设备严苛要求。

七、常见故障与排查

1. 输出信号无响应

• 可能原因：

• 24VDC 电源未接通或电压过低（<20VDC）；

• 锂电池电量耗尽（更换电池后需重新配置参数）；

• 危险侧传感器接线错误（正负极反接）。

• 排查步骤：

• 用万用表测 24VDC 电源电压（需≥20VDC）；

• 检查危险侧输入信号（4-20mA 是否正常）；

• 更换备用锂电池（注意极性）。

2. 信号波动或误差过大

• 可能原因：

• 接地不良（屏蔽层未单端接地）；

• 与大功率设备（如变频器）距离过近，电磁干扰；

• 放大增益配置错误（需与传感器量程匹配）。

• 解决：

• 加固接地（接地电阻≤4Ω），远离干扰源；

• 重新配置增益参数（通过 Turck Configurator 软件）。

八、K29 的含义与认证解读

• K29：图尔克内部配置代码，代表以下认证组合：

• K：符合 ATEX 认证（IIB 类气体环境）；

• 29：温度组别 T4（最高表面温度≤135°C）及特定防爆接线要求。

• 认证文件：需随货提供 ATEX、IECEx、NEPSI 认证证书，确保符合当地法规。

九、长期维护建议

1. 定期巡检：

• 每季度检查锂电池电量（使用专用测试仪），低于 3.0V 时更换；

• 用红外测温仪检测模块表面温度（≤55°C）。

2. 固件更新：

• 通过 Turck 官网下载最新固件（如 V3.0 以上），修复通信漏洞。

3. 备件储备：

• 关键场景建议备用 1 块 MK32-11Ex0-Li/24VDC/K29 及配套锂电池。

总结

MK32-11Ex0-Li/24VDC/K29 的核心价值在于危险区域信号放大与本质安全传输的双重保障，其备用锂电池设计进一步提升了系统可靠性。应用中需严格遵循防爆布线规范，定期维护电源与通信链路，确保在石油、化工等高危环境中稳定运行。如需详细技术文档，可联系图尔克技术支持获取《MK 系列本质安全模块用户手册》
