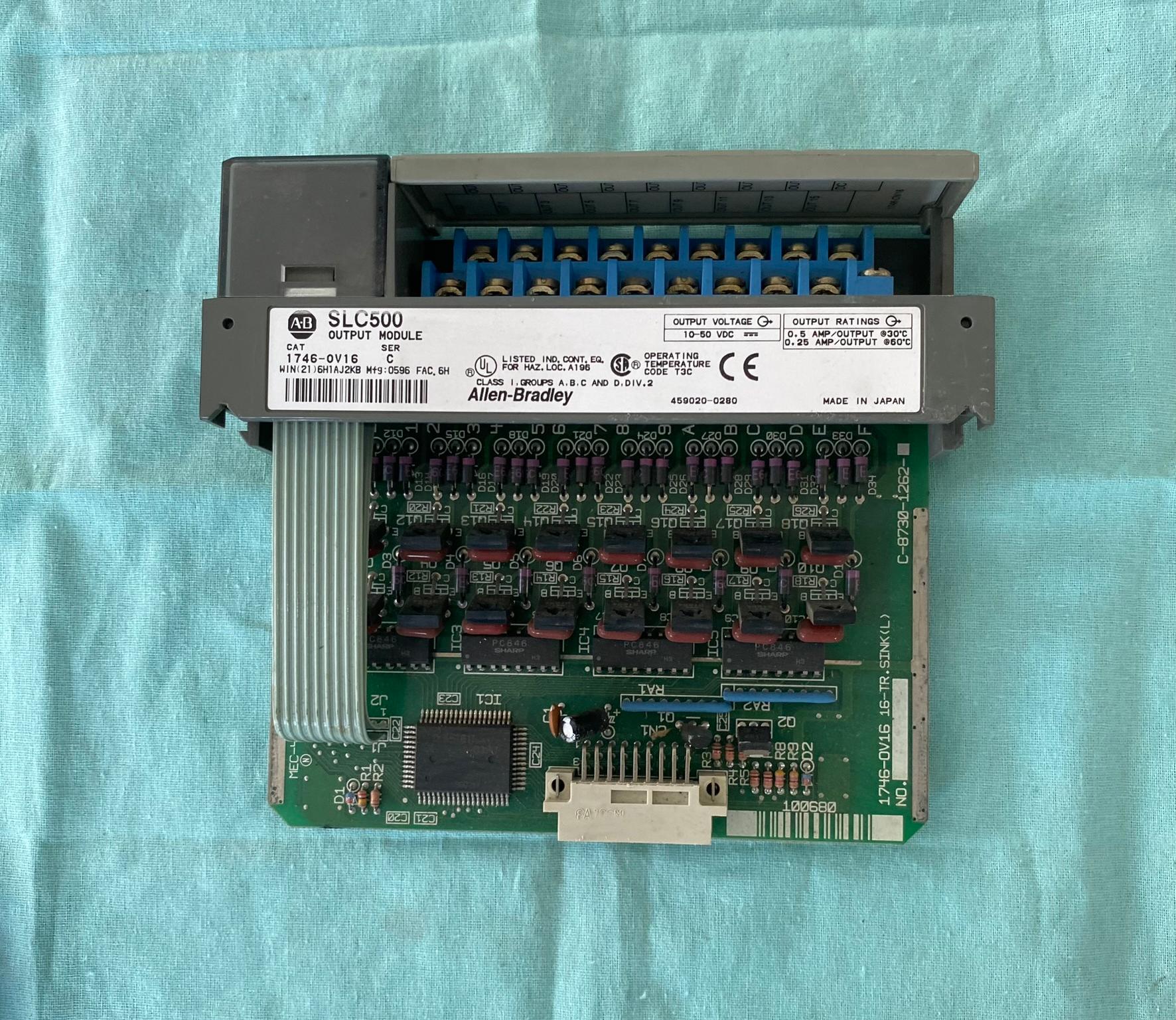

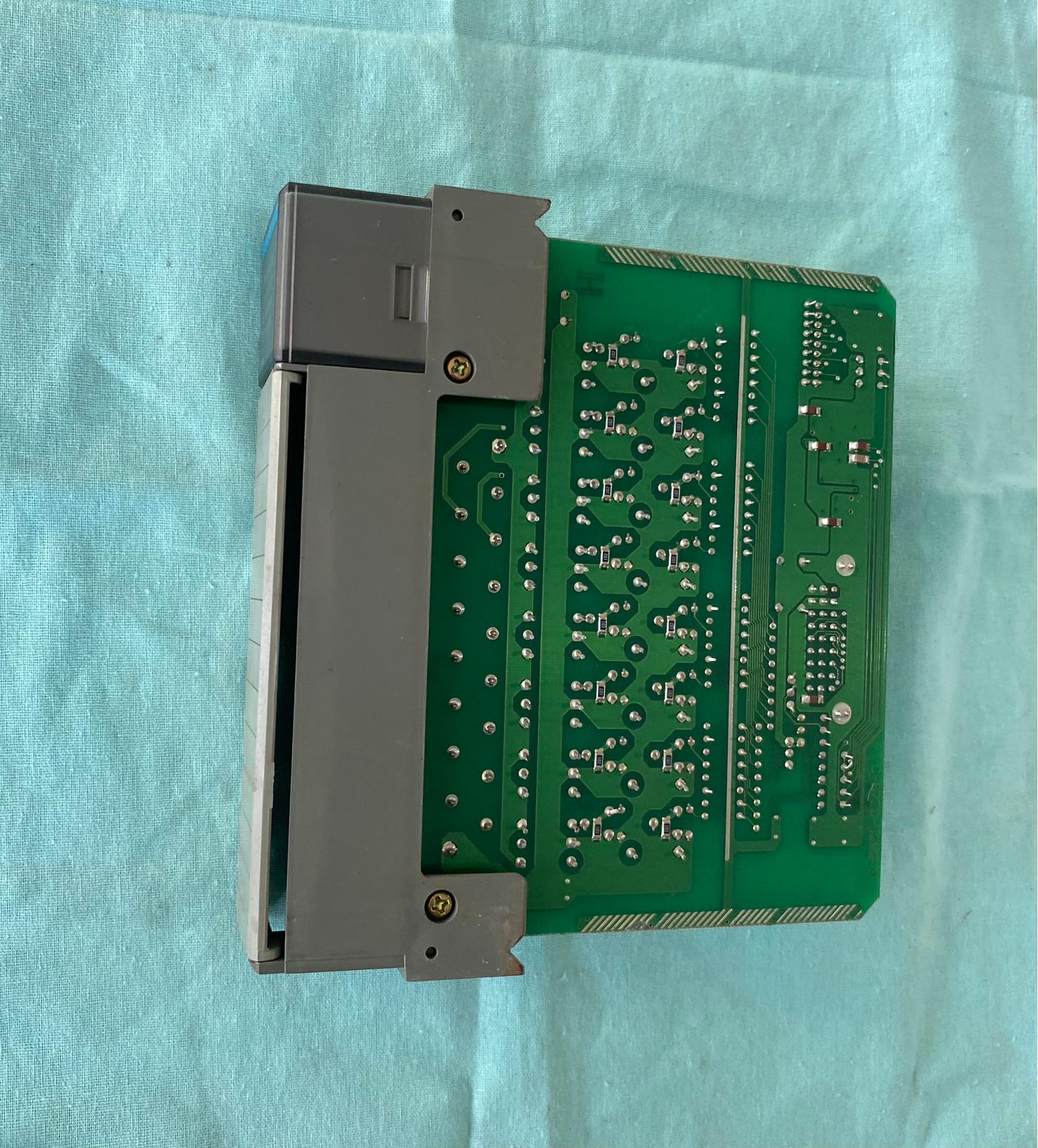

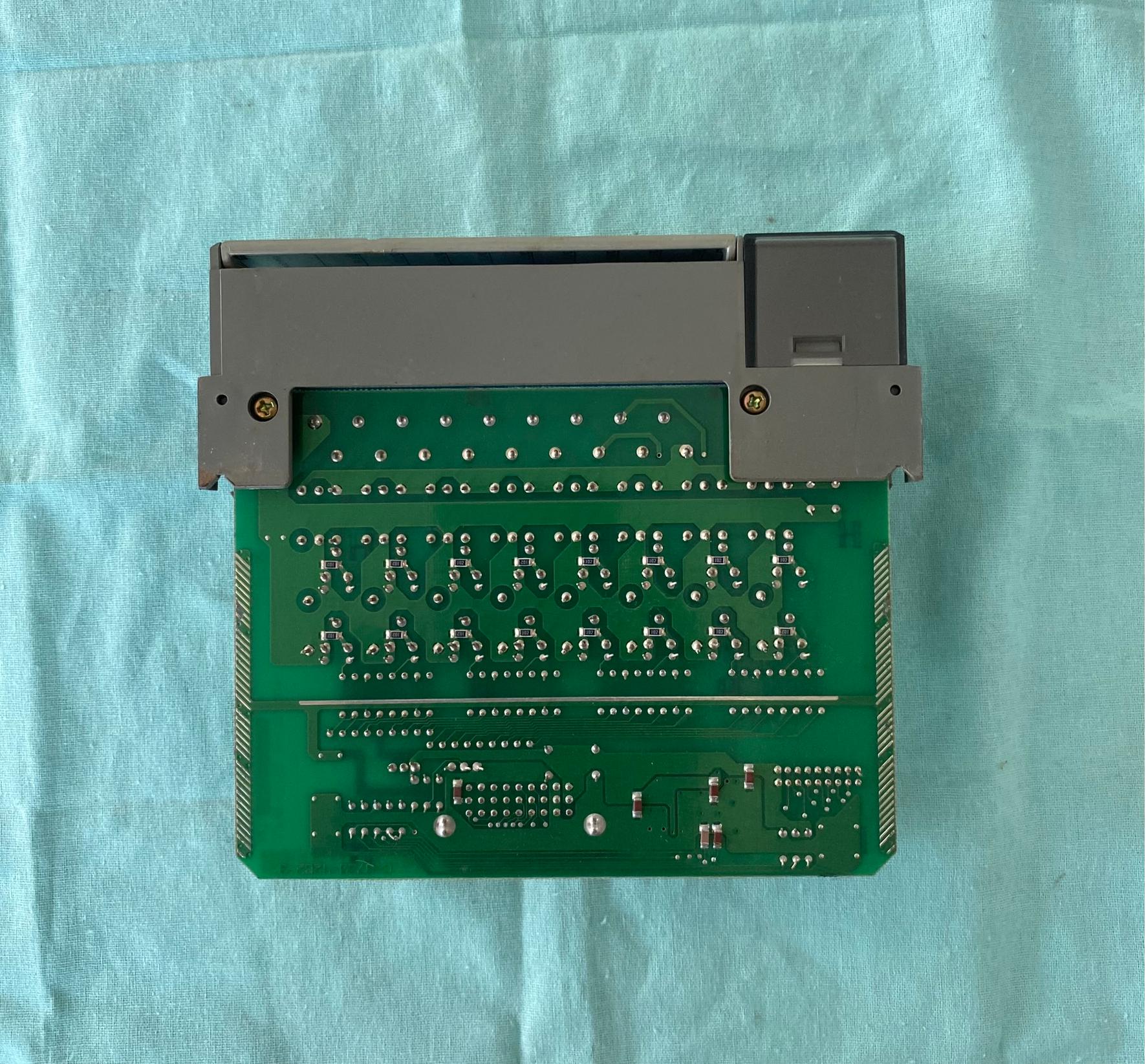

AB罗克韦尔1746-OV16数字直流输出模块

一、核心技术参数

1. 输出特性

• 每通道连续电流：30°C 时最大 0.5A，60°C 时降至 0.25A。

• 模块总电流：30°C 时最大 8A，60°C 时降至 4A。

• 浪涌电流：每通道 3.0A 持续 10ms，重复间隔 1 秒（30°C）或 2 秒（60°C）。

• 通道数量：16 点（单组，无分组隔离），支持同时控制多个直流负载。

• 输出类型：电流沉降型（Sinking），即负载电流通过模块流出至公共端，适用于 NPN 型传感器或负载。

• 电压范围：10-50VDC，标称电压 24VDC，可兼容宽范围直流电源。

• 电流容量：

• 信号延迟：导通时间≤0.1ms，关断时间≤1.0ms，适用于快速响应的控制场景。

2. 隔离与保护

• 背板隔离：1500VAC，确保模块与 PLC 背板间的电气安全。

• 通信电路隔离：500VDC，增强抗干扰能力。

• 电气隔离：

• 故障保护：逐通道过流保护，部分型号可能内置保险丝（需参考手册确认）。

3. 环境适应性

• 工作温度：0-60°C，支持工业环境下的稳定运行。

• 存储温度：-40-85°C，适应长期存储或极端运输条件。

• 认证：符合 UL、CSA、CE 标准，适用于全球工业应用。

•

二、安装与接线

1. 机械安装

• 模块尺寸紧凑，可直接插入 SLC 500 系列 PLC 的扩展机架，占用 1 个插槽。

• 标配可拆卸端子块，支持快速接线和维护。

2. 接线规范

• 负载正极接模块输出端子（如 O0-O15），负极接公共端（COM）。

• 公共端需分组连接（16 点共 1 组），确保电流回路完整。

• 负载连接：

• 电源要求：负载电源需独立接入，避免与 PLC 逻辑电源混用，以降低干扰风险。

• 接地：模块金属外壳需可靠接地（PE），建议接地电阻≤10Ω。

3. I/O 映射配置

• 在 RSLogix 500 编程软件中，需将模块槽位号与软件中的 I/O 配置对应，确保信号正确映射。

三、应用场景与兼容性

1. 典型应用

• 工业自动化生产线中的继电器控制、电磁阀驱动、指示灯状态显示等。

• 适用于需要高可靠性、宽电压范围的直流输出场景，如包装机械、物料输送系统等。

2. 系统兼容性

• 仅支持 SLC 500 系列 PLC，包括 1747-L5X、1747-L552 等处理器型号。

• 可与 SLC 500 的模拟量模块（如 1746-NI4、1746-NO4V）混合使用，构建完整控制系统。

•  应用场景

• 典型应用：继电器控制、电磁阀驱动、指示灯状态显示等。

• 行业适配：包装机械、物料输送系统、工业生产线等。

• 7. 技术支持

• 文档资源：官方手册可通过文档编号1746-IN027获取。

• 软件支持：需使用 RSLogix 500 或 Studio 5000 编程，支持梯形图等语言。

• 8. 注意事项

• 散热与负载：高负载下需预留散热空间，感性负载需并联续流二极管抑制反电动势。

• 备件管理：建议提前规划替代方案，避免停产导致的设备停机风险。
