一、核心功能与技术参数

1. 输出配置与负载能力

• 通道数：32 个独立数字量输出通道，分为 4 组（每组 8 点），每组共用一个公共端（COM），支持灵活的电压配置。

• 输出类型：继电器输出（转换触点），无极性限制，可控制交流或直流负载：

• 交流负载：最大 250VAC，每点额定电流 2A（阻性负载）；

• 直流负载：最大 30VDC，每点额定电流 2A（阻性负载）；

• 每组公共端最大总电流：10A（避免多通道同时启动大负载导致过载）。

• 触点特性：

• 机械寿命：≥1000 万次（无负载切换）；

• 电气寿命：≥10 万次（额定负载下），适合中等频率的开关控制（如生产线设备启停）。

2. 电气与隔离性能

• 隔离设计：

• 通道组间电气隔离：2500VAC（1 分钟耐压测试），避免不同电压负载间的干扰（如 24VDC 电磁阀与 220VAC 接触器共用模块）；

• 输出与背板逻辑电路隔离：1500VAC，抗电磁干扰（EMI）符合 IEC 61000-6-2 标准，适应电机、变频器等强干扰环境。

• 响应时间：

• 继电器吸合时间：≤10ms；

• 释放时间：≤5ms，满足常规工业控制的实时性需求（如包装机的动作同步）。

3. 环境与物理特性

• 工作温度：0°C 至 + 60°C（工业级标准，无宽温设计）；

• 存储温度：-40°C 至 + 85°C；

• 防护等级：IP20（需安装在 90-70 系列载体框架内，依赖控制柜整体防护）；

• 物理尺寸：36mm（宽）×110mm（深）×160mm（高），适配 90-70 系列标准插槽（如 IC670CHS750 10 槽框架）。

二、兼容性与系统集成

1. 硬件适配性

• 载体框架支持：需安装在 90-70 系列 I/O 载体框架（如 IC670CHS710（5 槽）、IC670CHS750（10 槽）），通过底部连接器与背板通信，由框架电源模块（如 IC670PWR710）提供 5VDC 逻辑电源。

• CPU 兼容性：与 90-70 系列所有 CPU 模块兼容，包括：

• 基础型：IC670CPU731（中小型系统）；

• 高端型：IC670CPU771（支持冗余控制）；

• 通过 Genius 总线或 EtherNet/IP（需通信模块如 IC670CMM742）实现远程控制，支持分布式 I/O 扩展。

2. 状态指示与诊断

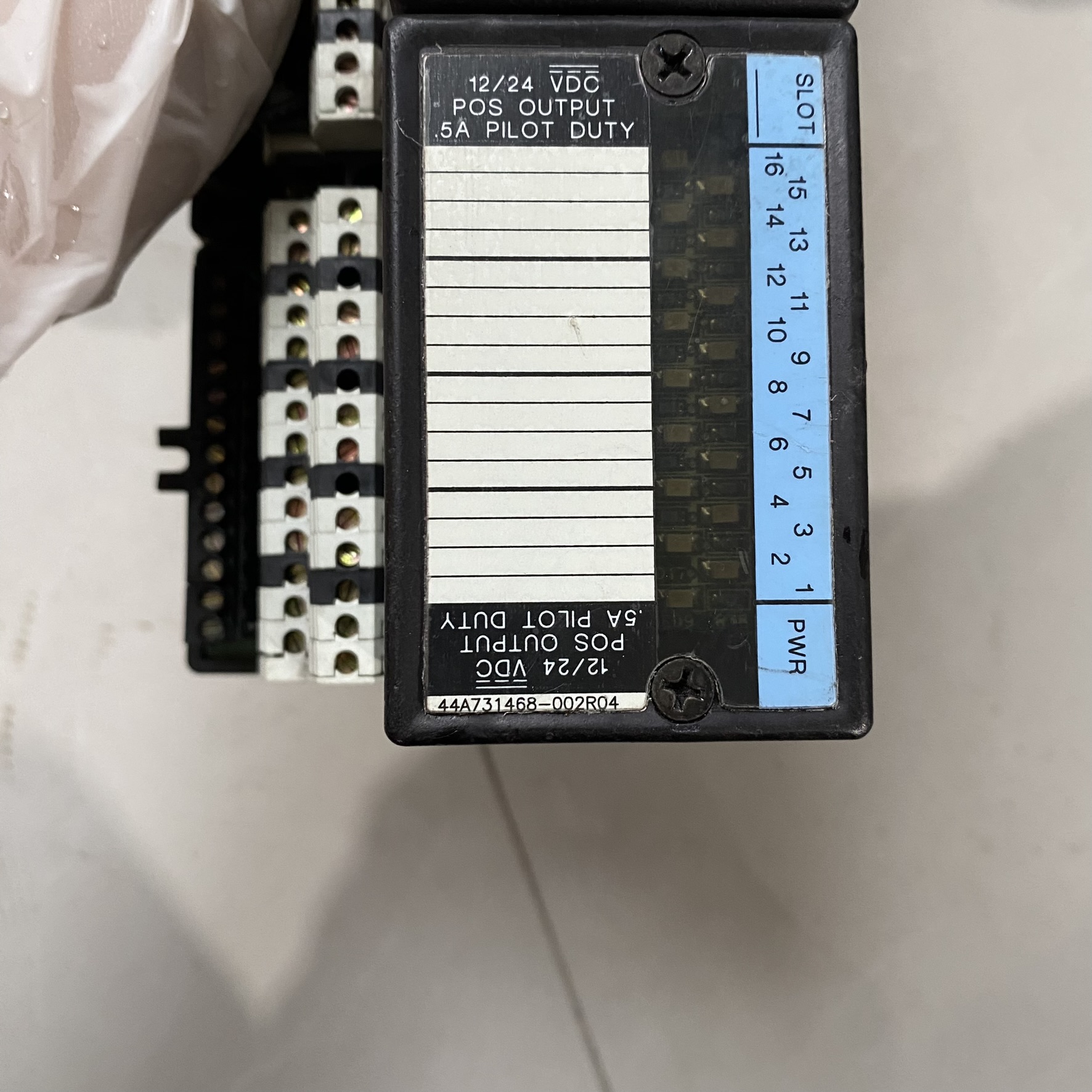

• LED 指示灯：

• 每通道对应绿色 LED（“OUT”）：点亮表示输出导通（继电器吸合）；

• 模块级 “OK” 灯：绿色常亮表示模块正常，红色闪烁表示故障（如电源异常、通信中断）。

• 故障反馈：支持通过 CPU 读取模块故障代码（如 “通道过载”“公共端缺失”），便于远程诊断。

三、与同系列模块的差异

四、典型应用场景

1. 制造业生产线

• 场景：汽车零部件装配线中，控制气动夹紧装置（24VDC）、输送带电机接触器（220VAC）及工位指示灯（24VAC），通过 4 组公共端分别接入不同电压，简化布线。

• 优势：继电器输出无极性，可混用 AC/DC 负载；组间隔离避免接触器启停时的电压波动干扰其他通道。

2. 食品饮料灌装线

• 场景：控制灌装阀（24VDC 电磁阀）、加热管（220VAC）及传送带制动装置，32 点高密度设计减少模块数量，节省控制柜空间。

• 注意：需定期检查继电器触点（每 6 个月），避免食品车间潮湿环境导致触点氧化。

3. 水处理设备

• 场景：控制水泵启停接触器（380VAC）、电动阀门（24VDC）及液位报警灯，通过 Genius 总线与远程 PLC（如 IC670CPU771）通信，实现无人值守泵站的自动控制。

五、安装与故障排查

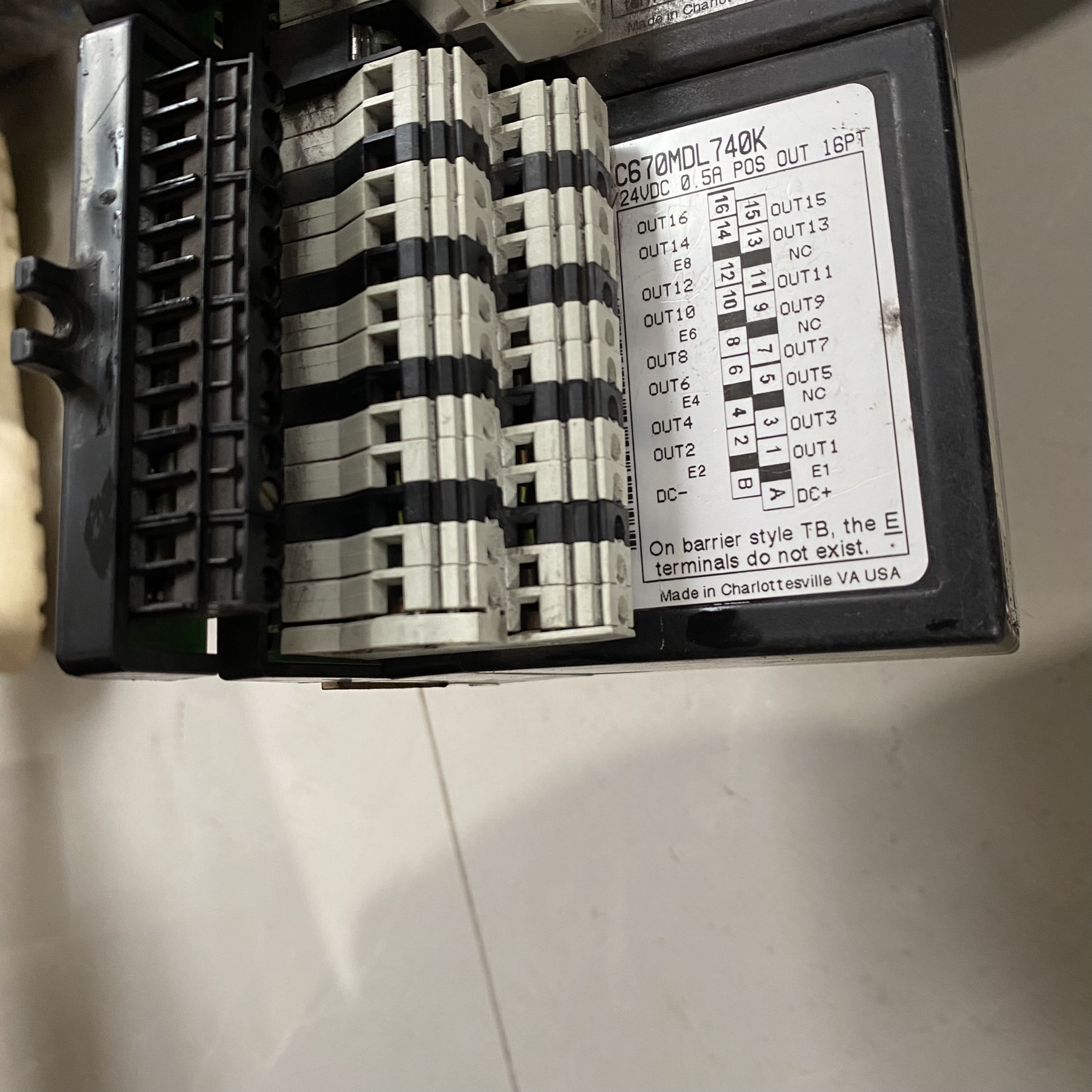

1. 接线规范

• 线缆要求：

• 负载线缆推荐 AWG#14 至 #22（单股 / 多股），拧紧扭矩 0.5-0.8N・m，避免振动导致松动；

• 每组公共端（COM）需独立接入对应电压电源（如 24VDC 接 COM1，220VAC 接 COM2），不可混接。

• 接地要求：模块通过载体框架接地（接地电阻≤4Ω），与动力设备接地分开，减少干扰。

2. 常见故障处理

• 输出无动作：

• 检查对应通道 LED 是否点亮（亮则模块正常，可能负载故障或接线松动；不亮则模块输出故障）；

• 测量公共端电压是否正常（如 COM1 与 24VDC 负极是否导通）。

• 继电器粘连：

• 现象：LED 熄灭但负载仍工作，或断电后负载未断开；

• 原因：频繁过载（如超过 2A）或触点老化，需更换模块（建议备用同型号模块）。

• 通信中断：

• 检查 “OK” 灯状态（红色闪烁表示通信故障），重新插拔模块或检查载体框架背板连接器。

六、替代与升级方案

• 直接替代：RX3i 系列的 IC693MDL740（32 点继电器输出，兼容 RX3i 框架）；

• 功能升级：IC693MDL754（32 点继电器输出，支持热插拔，适合连续生产场景）。

总结

一、输出无动作（对应通道 LED 不亮或亮但负载不工作）

1. 故障现象

• 某通道或某组通道无输出，负载（如电磁阀、接触器）不动作；

• 通道 LED 不亮（模块未发出输出指令），或 LED 亮但负载无反应（指令发出但未到达负载）。

2. 排查步骤

• Step 1：确认模块是否收到输出指令

• 观察通道对应绿色 “OUT” LED：若不亮，说明 CPU 未发出输出信号（排查控制逻辑或通信）；若亮，说明模块已输出，问题在外部回路。

• Step 2：检查外部接线与负载

• 用万用表测模块输出端子与公共端（COM）之间的电压（如 24VDC 或 220VAC），若无电压，可能是模块内部继电器故障；

• 若有电压，检查负载线缆是否松动（拧紧端子，扭矩 0.5-0.8N・m）、负载是否损坏（替换同型号负载测试）；

• 确认公共端（COM）电源是否正常（如 COM1 接 24VDC，需测 COM1 与 24V 负极是否导通，电压是否在 ±5% 范围内）。

• 若 LED 亮但负载不工作：

• Step 3：排查模块内部故障

• 若多组通道同时无输出，检查模块 “OK” 灯是否正常（绿色常亮为正常）；若 “OK” 灯红色闪烁，参考 “模块报警故障” 处理；

• 单通道故障：将该通道负载换至其他正常通道，若负载工作，说明原通道继电器损坏，需更换模块（继电器为不可维修部件）。

•

二、继电器粘连（LED 灭但负载仍工作）

1. 故障现象

• 通道 “OUT” LED 熄灭（模块已停止输出指令），但负载仍持续工作（如接触器未断开）；

• 断电重启后，负载仍无法断开（继电器触点机械粘连）。

2. 原因与解决

• 核心原因：

• 负载电流超过额定值（单通道 > 2A，或组总电流 > 10A），导致触点熔焊；

• 频繁切换（超 10 万次电气寿命）或负载为感性（如电机）未加续流二极管，触点电弧烧蚀。

• 解决步骤：

• 感性负载（如电磁阀）需并联续流二极管（如 1N4007，反向并联于负载两端）；

• 确保单通道电流≤2A，每组总电流≤10A，大功率负载（如 > 2A）换用 IC670MDL750（5A / 通道）。

• 立即断电，断开负载电源，避免设备损坏；

• 测量故障通道输出端子与公共端的导通性（断电状态下），若持续导通，确认继电器粘连；

• 更换模块（IC670MDL740K），并优化负载配置：

三、通信中断（模块 “OK” 灯红色闪烁，CPU 报 “模块未响应”）

1. 故障现象

• 模块 “OK” 灯红色闪烁（正常为绿色常亮）；

• CPU 编程软件（如 Concept）显示 “模块通信失败”，无法读取模块状态。

2. 排查步骤

• Step 1：检查物理连接

• 重新插拔模块，确保完全插入载体框架（螺丝拧紧，模块与背板无间隙）；

• 用无水酒精清洁模块底部连接器和框架背板触点（氧化或粉尘会导致接触不良）。

• Step 2：验证电源与框架兼容性

• 检查载体框架电源模块（如 IC670PWR710）的 5VDC 输出是否正常（需稳定在 4.75-5.25V），若电压异常，更换电源；

• 确认模块安装在 90-70 系列框架（如 IC670CHS750），而非 RX3i/RX7i 框架（协议不兼容）。

• Step 3：排查固件与 CPU 兼容性

• 检查 CPU 固件版本（如 IC670CPU731 需≥V5.0），过低版本可能无法识别模块；

• 通过编程软件升级 CPU 与模块固件至匹配版本（参考 GE《90-70 Firmware Compatibility List》）。

四、模块频繁报警（“OK” 灯闪烁，无规律输出异常）

1. 故障现象

• 模块 “OK” 灯间歇性红色闪烁，输出状态无规律跳变；

• 周围设备（如变频器、电机）启动时，模块输出异常（如误动作）。

2. 原因与解决

• 核心原因：电磁干扰（EMI）或接地不良，继电器输出模块对强干扰敏感。
• 解决步骤：

• 检查接地：模块通过框架单点接地（接地电阻≤4Ω），与动力设备（如电机）接地分开，避免地环路；

• 布线优化：输出线缆与动力电缆（如 380V 电机线）分开敷设（间距≥30cm），使用屏蔽双绞线（屏蔽层单端接地）；

• 电源抗干扰：在公共端电源（如 24VDC）输入端加装浪涌抑制器（如 GE IC670SPC100），减少电网尖峰干扰。

五、组间干扰（某组通道动作时，其他组输出异常）

1. 故障现象

• 控制 COM1 组（24VDC）负载时，COM2 组（220VAC）的接触器频繁误动作；

• 测量发现组间存在电压串扰（如 COM1 带电时，COM2 测得 10V 左右感应电压）。

2. 原因与解决

• 核心原因：组间隔离失效（设计隔离 2500VAC，若模块受潮或老化可能降低），或公共端电源接地不当。
• 解决步骤：

• 检查模块工作环境：湿度需≤95%（无凝结），避免粉尘或腐蚀性气体，必要时加装控制柜除湿器；

• 公共端电源独立接地：24VDC 与 220VAC 电源的接地端分开，避免共地导致的电位差串扰；

• 若干扰持续，替换模块（隔离性能不可逆损坏）。

六、预防维护建议

1. 定期检查：每 3 个月用红外测温仪检测模块表面温度（≤55°C），每 6 个月检查继电器触点状态（用万用表测导通电阻，应≤50mΩ）；

2. 负载保护：所有感性负载必须加装续流二极管或 RC 吸收回路，减少触点电弧；

3. 备件储备：关键场景建议备用 1-2 块同型号模块（IC670MDL740K），避免故障时停机；

4. 逐步升级：90-70 系列已逐步退市，长期使用建议替换为 RX3i 系列的 IC693MDL740（兼容新框架，支持热插拔）。

总结

IC670MDL740K 的故障解决核心是 **“区分模块内部与外部问题”**：外部故障（接线、电源、负载、干扰）可通过排查物理连接和环境解决；内部故障（继电器粘连、隔离失效）则需更换模块。日常维护中需重点关注负载电流限制和抗干扰措施，延长模块寿命
