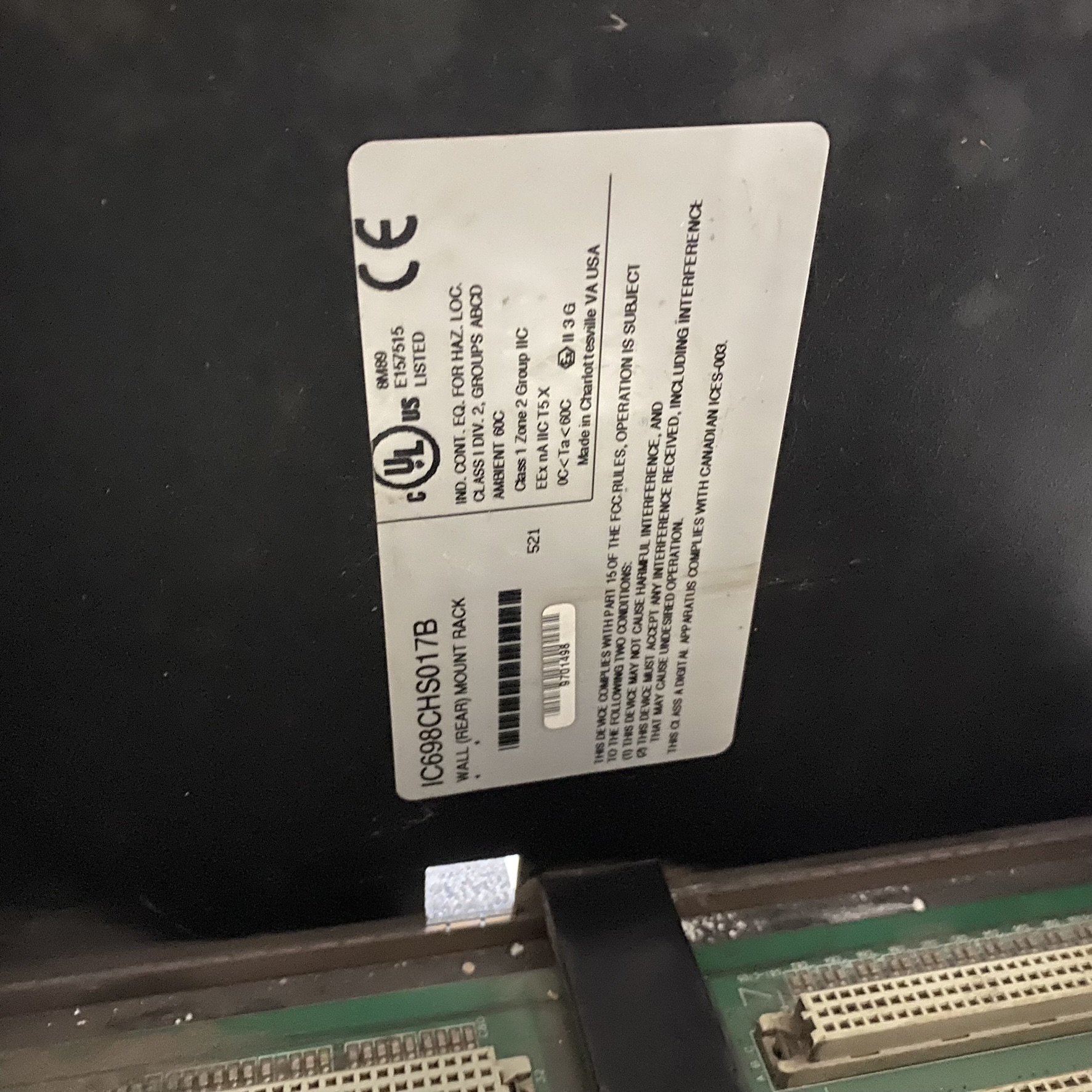

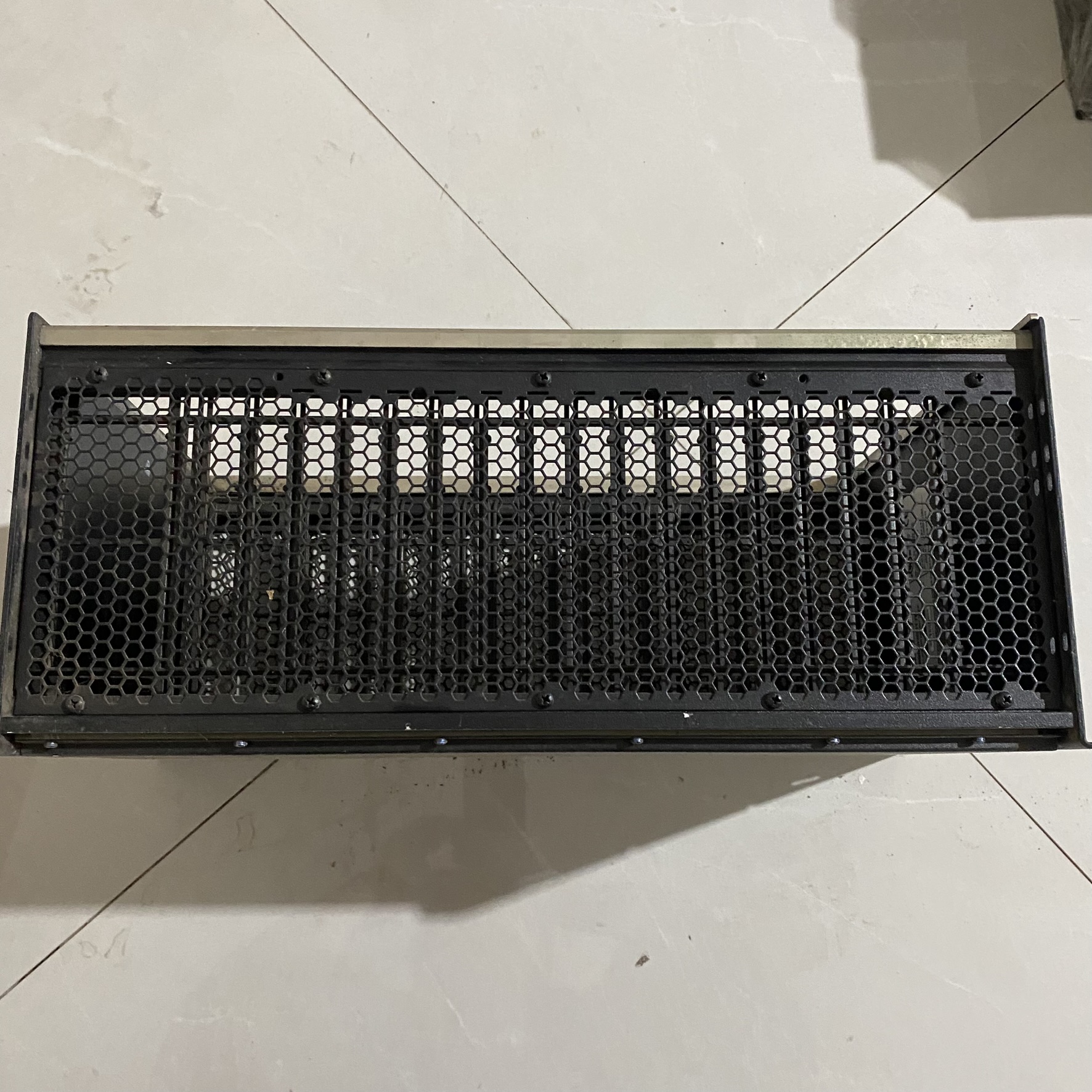

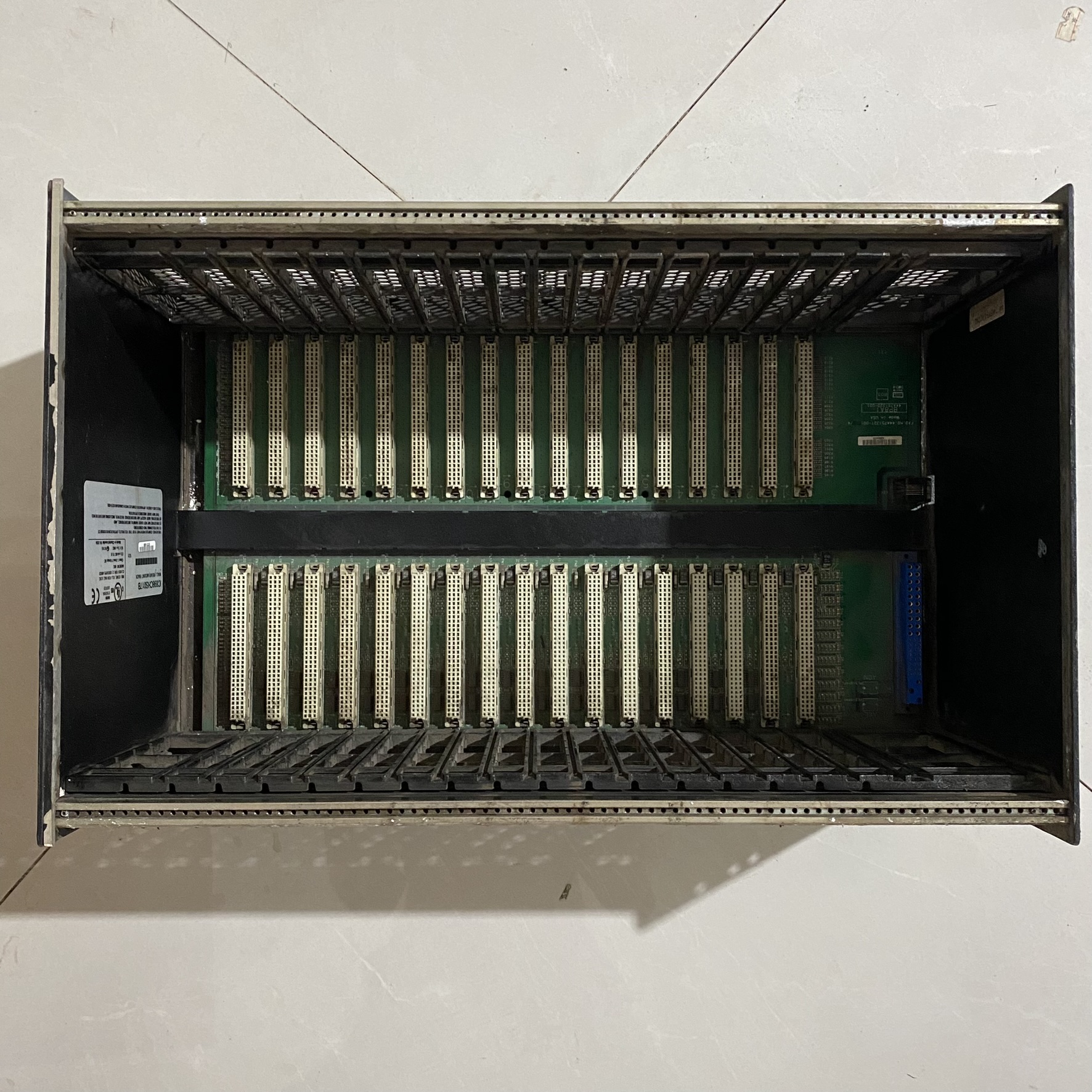

GE IC698CHS017B智能载体框架

发布时间: 2025-08-06 14:34

GE IC698CHS017B 是GE PACSystems RX7i 系列的 17 槽智能载体框架，专为工业自动化系统设计，支持高密度 I/O 扩展与复杂控制场景

商品信息

一、核心功能与技术参数

1. 模块化架构与插槽设计

17 槽配置：支持安装 1 个 CPU 模块、16 个 I/O 或通信模块，其中：

插槽 1-16：20mm 宽度，适配单宽模块（如 IC698MDL740 数字量输出模块）；
插槽 17：40.6mm 宽度，支持双宽模块（如 IC698ALG390 模拟量输入模块）。

热插拔支持：支持带电更换模块（需背板兼容），减少停机时间，适用于连续生产场景（如食品饮料灌装线）。

2. 电源与散热设计

电源兼容性：

支持 350W 电源模块（如 IC698PSA350），适配高负载需求；
双电源输入冗余（需外接冗余模块如 IC698PWR330R），确保关键系统供电可靠性。

散热管理：

支持 IC698CPE020 风扇组件，在环境温度 > 40°C 时启动强制风冷，维持模块表面温度≤55°C；
开放式结构需配合 IP54 控制柜使用，适应粉尘或潮湿环境（如冶金车间）。

3. 通信与控制能力

背板通信：

基于 VME64 协议，数据传输速率达 2.5Gbps，支持实时控制（如机器人协同运动）；
兼容 EtherNet/IP、Modbus TCP/IP 等协议，通过搭载 IC698ETM001 通信模块实现跨品牌设备集成。

运动控制扩展：

通过 IC698CHS017B 搭载 IC698CMX016 运动控制模块，可实现 3 轴联动插补、电子齿轮等功能，适用于包装机械或数控机床。

二、兼容性与系统集成

1. 硬件适配性

模块兼容：

CPU 模块：IC698ACC735（高端处理器）、IC698ACC720（中端控制器）；
通信模块：IC698ETM001（EtherNet/IP 接口）、IC698CMM321（Modbus 网关）；
特殊功能模块：IC698CHS022B（高速计数模块）、IC698RMX016（冗余控制模块）。

跨系列兼容：

通过 IC698CMM742 网关可接入第三方 PLC（如西门子 S7-1200），支持 Profinet 与 EtherNet/IP 协议转换，适配混合品牌产线。

2. 软件与编程

开发工具：

支持 Proficy Machine Edition（ME）编程环境，兼容 IEC 61131-3 标准语言（梯形图、结构化文本等），支持 C 语言块嵌入开发；
内置运动控制功能块库（符合 PLCopen 标准），可快速实现电子凸轮、同步运动等复杂控制逻辑。

三、典型应用场景

1. 高端制造业的精密控制

场景：汽车零部件加工线的多轴数控系统，通过 IC698CHS017B 搭载 IC698CMX016 运动控制模块，实现 5 轴联动加工，定位精度达 ±0.01mm。
技术适配：

VME64 背板提供低延迟数据传输（<1ms），满足实时插补需求；
双电源冗余设计确保加工过程中电源中断不影响刀具路径。

2. 能源行业的分布式监控

场景：风电场的 SCADA 系统，通过 IC698CHS017B 连接 IC698ETM001（EtherNet/IP）和 IC698ALG390（模拟量输入），实时采集风机振动、温度数据。
技术适配：

光纤通信（单模 20km）连接分散的风机塔筒，避免长距离信号衰减；
Modbus TCP/IP 协议支持与第三方 SCADA 系统无缝集成。

3. 市政工程的冗余控制

场景：污水处理厂的冗余 PLC 系统，采用 2 台 IC698CHS017B 机架（主 / 备），通过 IC698RMX016 冗余模块实现控制逻辑同步，确保格栅、水泵连续运行。
技术适配：

双 Genius 总线冗余（主 / 备用链路），通信中断时自动切换；
宽温设计（0-60°C）适应户外泵站昼夜温差。

4. 混合品牌产线的协同控制

场景：在汽车总装车间，通过 IC698CHS017B 搭载 IC698ETM001 模块，实现 GE PLC 与西门子机器人的 EtherNet/IP 通信，协调焊装、检测等工序。
技术适配：

背板支持 SRTP（安全实时传输协议），确保关键指令（如紧急停机）的零延迟传输；
模块化设计（15 单宽 + 8 双宽插槽）可扩展至 1024 点离散量和 256 点模拟量，覆盖复杂产线需求。

四、安装与维护建议

1. 物理布局规范

模块安装：

CPU 模块需安装在插槽 1，电源模块安装在插槽 0（专用位），确保背板通信优先级；
模块间距≥5cm，避免相邻大功率模块（如变频器）热辐射影响。

线缆与接地：

使用屏蔽双绞线（如 Belden 3103A）连接传感器，减少电磁干扰；
单点接地（接地电阻≤4Ω），避免地电位差引发信号波动。

2. 长期运行维护

温度监控：

每季度用红外测温仪检测模块表面温度，异常升温（如持续 > 55°C）需排查散热风扇或电源负载；
建议每 2 年更换电解电容（寿命约 5-8 年），预防高温导致的电容失效。

固件升级：

通过 Proficy ME 软件定期更新模块固件（如 IC698CPU364 固件≥3.20），修复已知漏洞并提升兼容性。

五、与同类产品的对比优势

场景	传统方案局限	IC698CHS017B 的突破点
高密度 I/O 需求	多机架级联导致布线复杂、通信延迟高	17 槽集中式设计，单机架支持 2048 点离散量
运动控制精度	需外置运动控制器，成本高且集成难度大	内置 VME64 背板 + 运动控制模块，实现纳秒级同步
混合品牌产线	协议转换需额外网关，兼容性风险高	原生支持 EtherNet/IP、Modbus TCP/IP，减少中间件成本

六、认证与合规性

基础认证：通过 CE、UL、CSA 认证，适配北美、欧盟等主流工业市场的安全规范。
环境认证：IP20 防护等级（需安装在控制柜内），可通过密封套件升级至 IP65，适应粉尘或潮湿环境。
RoHS 合规性：符合欧盟 RoHS 2.0 指令，限制有害物质使用，满足绿色制造要求。

七、故障排查与替代方案

1. 常见故障处理

通信中断：

可能原因：背板连接器氧化（高湿度环境）、固件版本不兼容；
解决方法：用无水酒精清洁触点，涂抹导电膏；升级主 / 从模块固件至统一版本。

模块故障：

可能原因：电源过载（如多个模拟量模块同时工作）、散热不良；
解决方法：检查电源负载（用万用表测 5V 输出），增设散热风扇或更换 350W 电源。

2. 替代方案建议

超宽温环境：选择 IC698CHS017D（-20-70°C），适应极端温度（如冷库或冶金车间）；
低成本需求：改用 IC695CHS016（9 槽机架），但需牺牲部分通信带宽。

总结

IC698CHS017B 的核心价值在于高密度模块化、实时通信能力及冗余可靠性，是工业自动化中 “高精度控制、长距离传输、混合协议兼容” 场景的理想选择。实际应用中需结合背板通信优化、电源负载计算及固件版本管理，确保系统全生命周期稳定运行。如需官方验证，可参考 GE《PACSystems RX7i Installation Manual》或联系技术支持（400-810-1315）获取模块温度特性的详细数据。

一、硬件安装类错误

1. 模块插槽位置错误

错误表现：CPU 或电源模块无法启动，机架通信中断，LED 指示灯（如 “OK” 灯）闪烁或熄灭。
原因：IC698CHS017B 的插槽有严格功能划分：

插槽 0：专用电源模块位（需安装 IC698PSA350 等电源模块）；
插槽 1：CPU 模块位（如 IC698ACC735）；
插槽 2-16：单宽 I/O/ 通信模块位；
插槽 17：双宽模块位（如 IC698ALG390）。
若将 CPU 插入非插槽 1，或电源模块插入普通插槽，会导致背板供电或通信链路中断。

2. 模块物理接触不良

错误表现：部分模块无响应，通信时断时续，偶尔报 “模块未识别” 错误。
原因：

模块未完全插入背板连接器（螺丝未拧紧，或安装时未对准导轨）；
背板连接器氧化（高湿度环境）或有粉尘，导致触点接触电阻过大；
热插拔操作不当（未按规程先断电再插拔非热插拔模块），导致连接器针脚弯曲。

二、兼容性与固件类错误

1. 模块型号不兼容

错误表现：软件配置时提示 “模块不支持”，或机架启动后模块报错（如 “硬件不匹配”）。
原因：

使用了非 RX7i 系列模块（如将 RX3i 的 IC693MDL740 插入 IC698CHS017B，两者背板协议不同）；
模块为淘汰型号（如早期 IC698MDL700 已不支持最新固件），或未在 GE 官方兼容性列表中（需参考《RX7i Module Compatibility Guide》）。

2. 固件版本不匹配

错误表现：机架内部分模块通信失败，或软件配置时无法读取模块参数。
原因：

CPU 固件版本过低（如 V3.00），无法识别新版本模块（如 IC698ETM001 固件 V4.50）；
仅升级了部分模块固件（如升级了 CPU 但未升级通信模块），导致机架内固件版本不一致，触发通信校验失败。

三、电源配置类错误

1. 电源功率不足

错误表现：机架启动时部分模块掉电，电源模块 “OVERLOAD” 灯亮，或频繁重启。
原因：IC698CHS017B 支持 17 个模块，总功耗较高（满配时需 350W 电源），若误用 100W 电源（如 IC698PSA100），会因过载触发保护。

2. 冗余电源配置错误

错误表现：冗余电源切换失败，断电时系统停机，或 “REDUNDANCY” 灯异常闪烁。
原因：

双电源未接入独立 AC 回路（如均接在同一相电上），市电中断时双电源同时失电；
未安装冗余控制模块（如 IC698PWR330R），或冗余模块参数设置错误（如切换阈值未设为 220V±10%）。

四、软件配置类错误

1. 机架与模块配置不匹配

错误表现：软件报 “I/O 配置错误”，实际模块状态与编程软件显示不一致（如物理安装了 8 个模块，软件配置为 10 个）。
原因：在 Proficy Machine Edition 中，未按实际安装的模块型号、数量、插槽位置配置机架，导致 I/O 地址映射错误（如软件分配的地址与模块实际地址冲突）。
