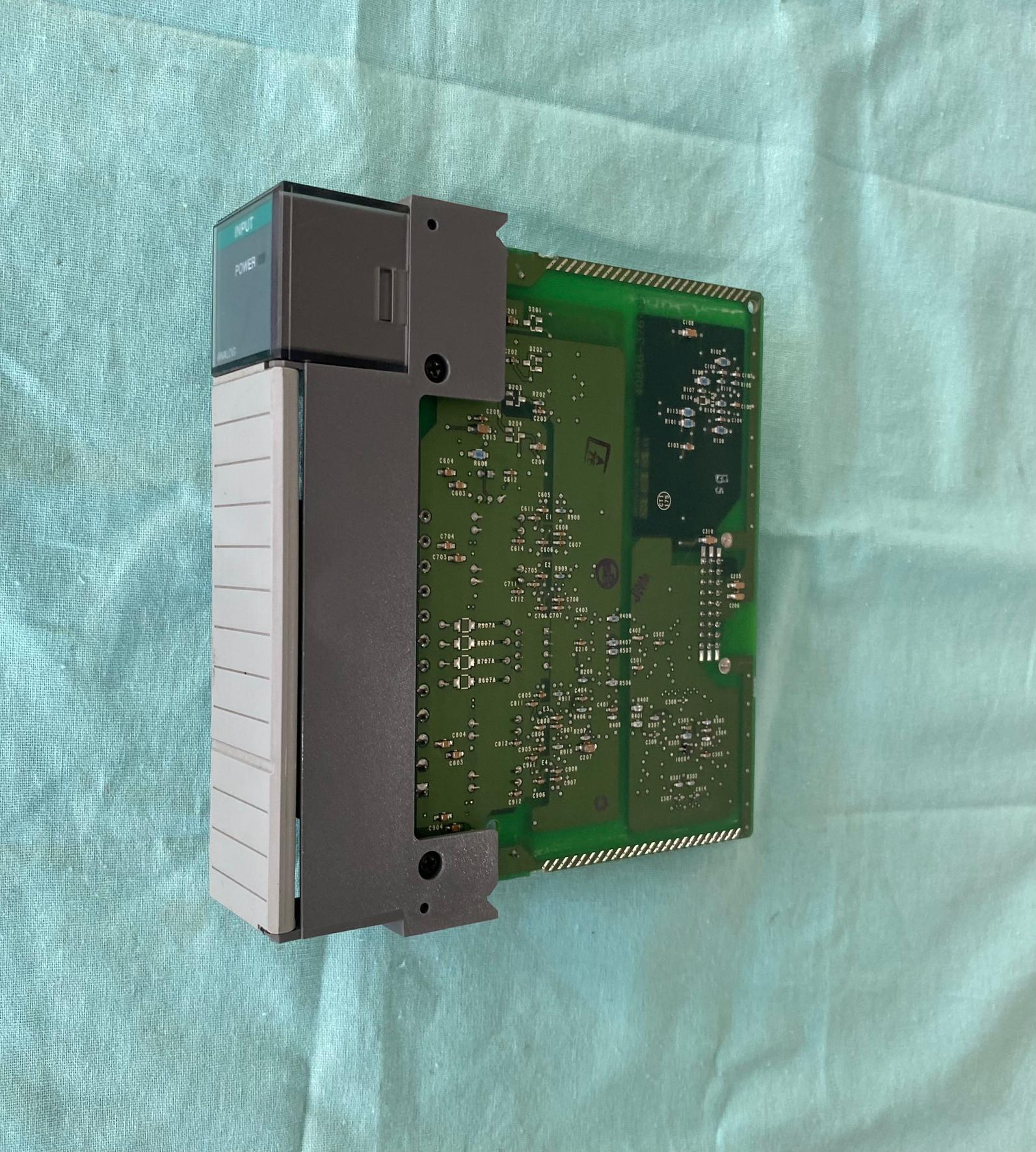

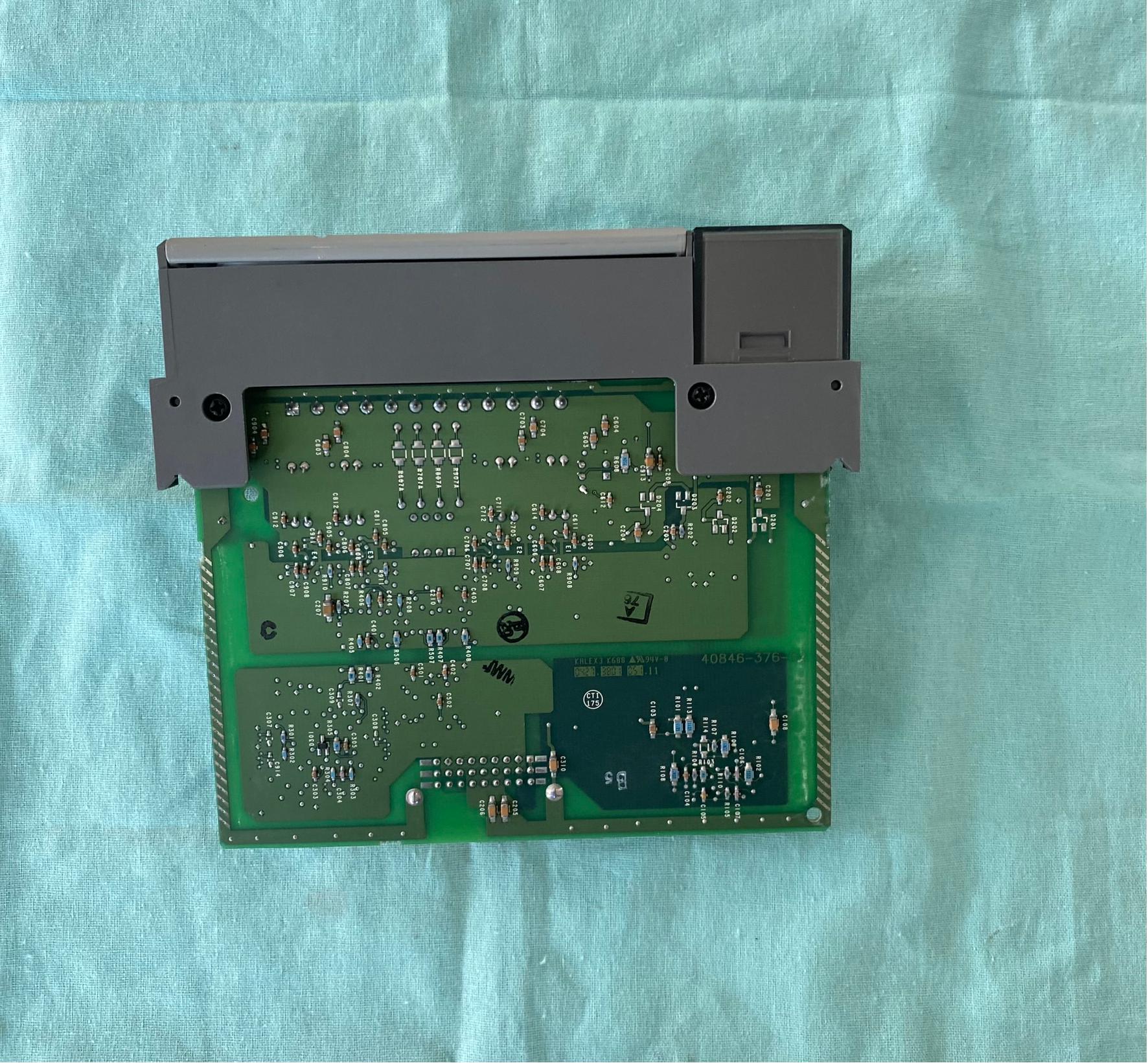

AB罗克韦尔1746-NI4模拟量输入模块

一、技术规格与特性

1. 输入信号类型

• 电压输入：支持 ±10V DC（-32768 至 +32767 编码），阻抗 1MΩ，分辨率 305.176μV/LSB。

• 电流输入：支持 ±20mA（-16384 至 +16384 编码），输入阻抗 250Ω，分辨率 1.22070μA/LSB。

• 通道配置：4 个非隔离差分输入通道，每个通道可独立选择电压或电流模式，支持单端或差分接线。

2. 性能参数

• 分辨率：16 位（Δ-Σ 调制技术），非线性度 ≤0.01%。

• 更新时间：512 微秒（所有通道并行转换）。

• 抗干扰能力：带宽 10Hz，可抑制 60Hz 噪声（衰减 50dB 以上）。

• 电源需求：背板供电（5V DC 25mA，24V DC 85mA）。

3. 物理特性

• 尺寸：高度 5.994cm，宽度 16.993cm，长度 25.095cm。

• 端子块：可拆卸设计，支持快速接线，兼容 #14 AWG 导线。

• 状态指示：内置 LED 灯，显示通道状态及模块整体运行情况。

二、应用场景

1. 工业自动化
   用于监测生产线的压力、温度、流量等模拟量信号，实现过程控制和质量监控。
2. 过程控制行业
   在化工、石油、水处理等领域，采集传感器信号（如热电偶、流量计），为控制系统提供数据支持。
3. 能源管理
   监测电力系统的电压、电流参数，优化能源分配和利用。

4.

三、安装与接线

1. 安装要求

• 安装于 SLC 500 模块化或固定硬件控制器的 I/O 插槽（非插槽 0），需注意背板电源总负载。

• 环境温度：-20°C 至 +60°C，湿度 ≤87%（无冷凝）。

2. 接线注意事项

• 差分输入：信号正负极分别接至 INx+ 和 INx-，未使用通道需短接或接跳线。

• 接地要求：模拟信号回路需单点接地，屏蔽层需连接至模块的 ANL COM 端子，避免电磁干扰。

• 电源隔离：模块不提供变送器电源，需外部供电匹配传感器规格。

四、配置与编程

1. 硬件配置

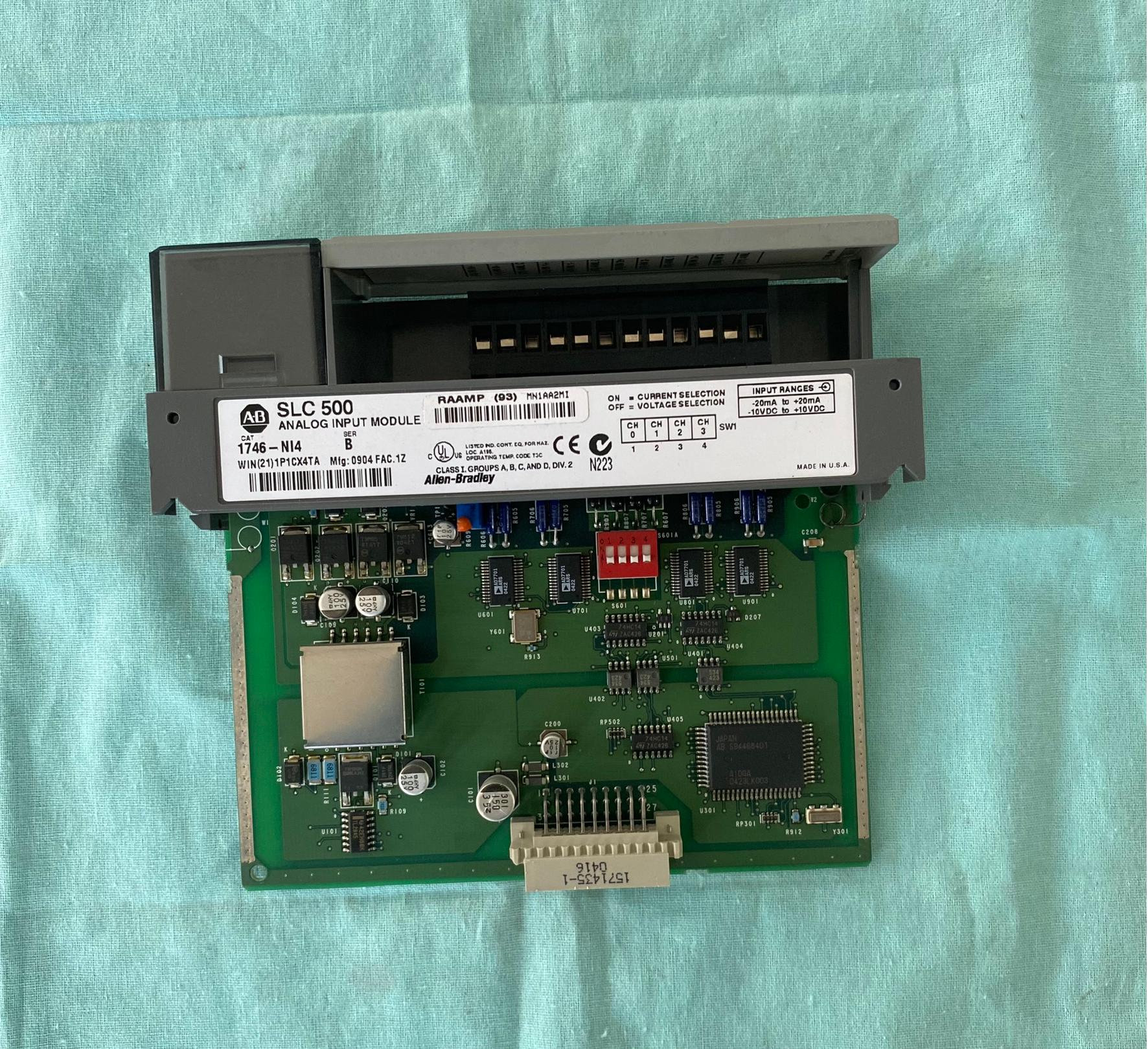

• DIP 开关设置：通过电路板上的 DIP 开关选择通道类型（电压 / 电流），需断电操作。

• 地址分配：每个通道在 SLC 500 的输入映像表中占用一个字（如 I:4.0 至 I:4.3）。

2. 软件编程

• 信号缩放：使用 RSLogix 500 或 Studio 5000 编程时，需通过 SCP（Scale） 指令将原始数据（16 位二进制）转换为工程单位。例如，4-20mA 信号需设置输入最小值为 3277（对应 4mA），最大值为 16384（对应 20mA）。

• 滤波与诊断：可启用软件滤波（如 10Hz 低通），并通过状态位检测通道故障（如超量程、断线）。

注意事项

1. 兼容性
   仅适用于 SLC 500 系列 PLC，不可直接用于 ControlLogix 或 CompactLogix 系统。
2. 维护建议

• 定期检查端子连接是否松动，避免氧化或接触不良。

• 若信号波动异常，可通过模块的 自校准 功能（需编程实现）补偿漂移。

3. 认证与合规
   符合 UL、CSA、CE 认证，适用于 Class I, Division 2 危险环境。

七、常见问题与解决

• 问题：输入信号显示为 0 或超量程。
  解决：检查 DIP 开关设置是否正确，确认传感器供电及接线极性，校准模块零点和满度。

• 问题：模块 LED 灯不亮。
  解决：检查背板电源是否正常，确认模块与 PLC 的通信连接是否牢固。
