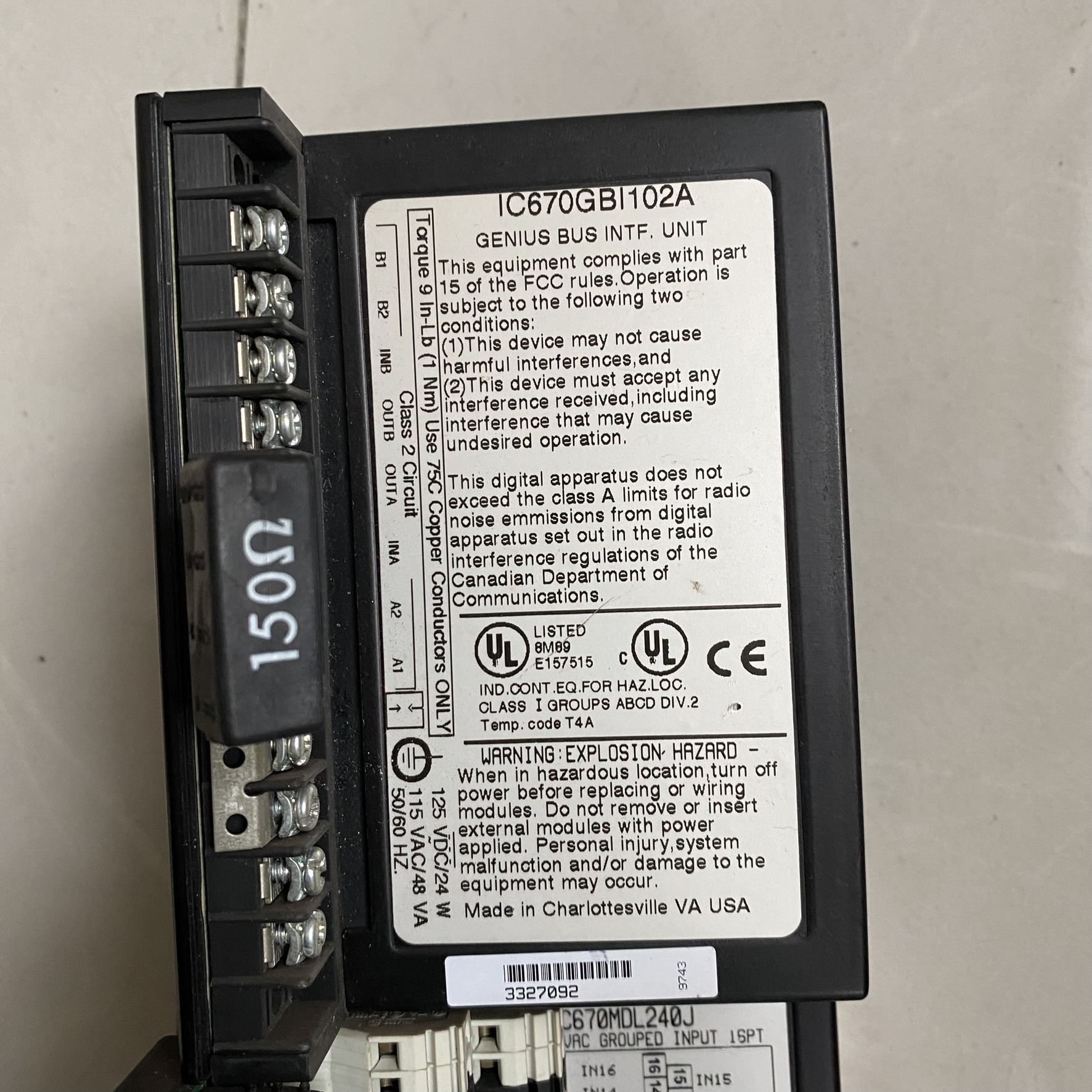

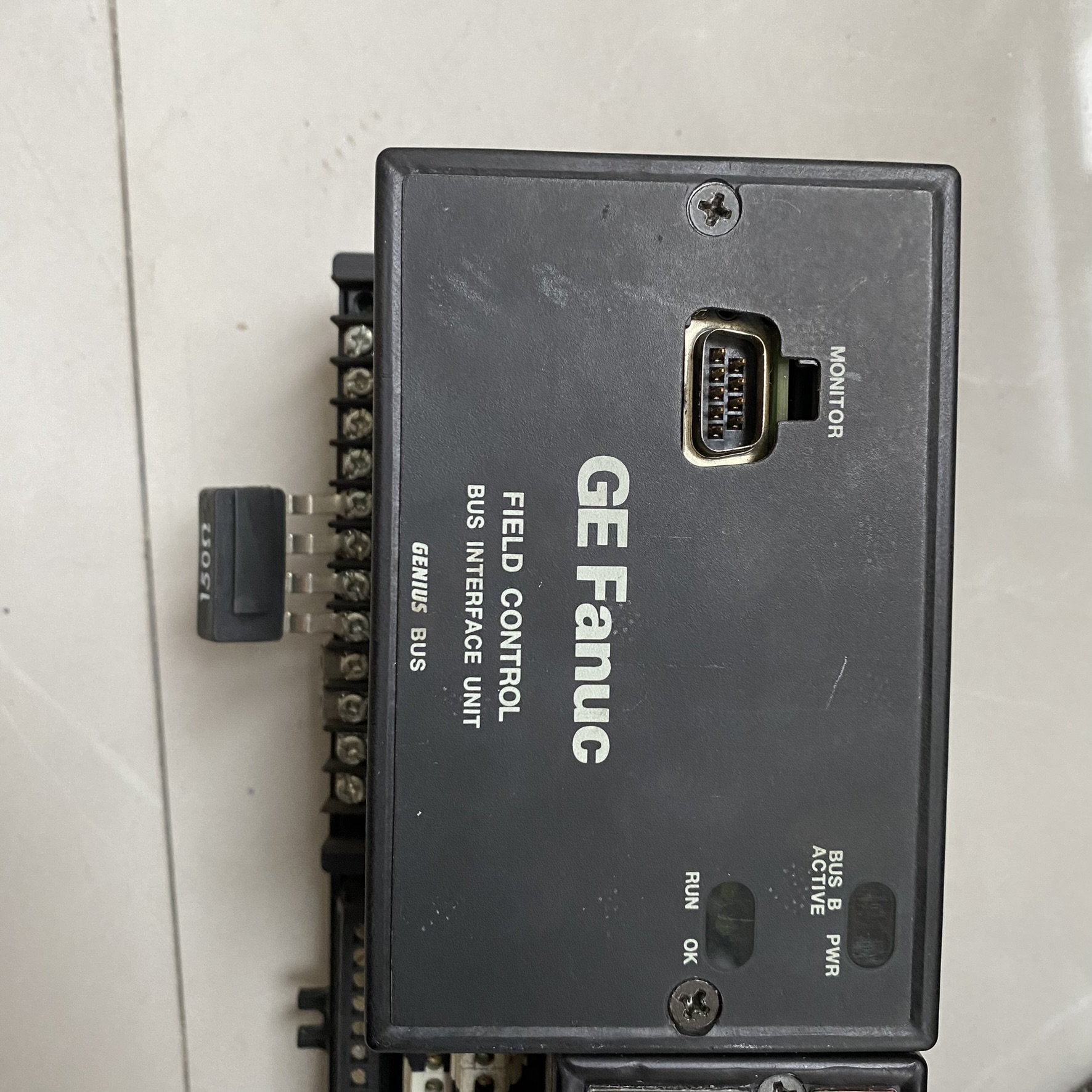

一、核心配置步骤（基于 Concept 编程软件）

1. 节点地址设置

• 硬件设置：模块侧面有 8 位 DIP 开关（SW1），用于设置 Genius 网络节点地址（0-31）：

• 开关 1-5（二进制位）：对应地址 0-31（如开关 1=ON、其余 = OFF 时为地址 1）；

• 开关 6-8：保留（需设为 OFF）。

• 注意：网络内所有节点（主站 + 从站）地址必须唯一，否则会报 “总线冲突” 错误（故障代码 16#05）。

• 软件配置：在 Concept 软件中添加 “IC670GBI102A” 模块，输入与硬件一致的节点地址，并设置通信速率（38.4/76.8/153.6 kbaud），需与主站速率匹配。

2. 数据映射配置

• 输入 / 输出数据区定义：

• 最多支持128 字节输入（主站→从站，控制指令）和128 字节输出（从站→主站，采集数据）；

• 在软件中通过 “Genius Mapping” 功能分配数据地址（如从站输出数据映射至主站 % I 区，输入数据映射至 % Q 区），确保与本地 I/O 模块地址无冲突。

• 示例：若从站连接 IC670MDL740K（32 点数字量输出），可将其状态映射至从站输出数据的第 1-4 字节，主站通过读取该区域获取负载状态。

二、通信调试与网络优化

1. 总线信号测试

• 工具：使用示波器或 Genius 总线测试仪（如 GE IC690ACC901）检测总线信号：

• 正常信号：3-5V 峰峰值，脉冲宽度符合速率要求（153.6 kbaud 时约 3.25μs）；

• 异常信号：电压 < 2V（线缆损耗过大）或波形畸变（存在强干扰），需检查线缆规格或增加中继器。

2. 传输距离与速率匹配

• 长距离扩展：超过 3000m 时，需加装 Genius 总线中继器（如 IC670GBR001），最多可级联 4 个中继器，总距离达 12km。

3. 光纤通信配置

• 当电磁干扰极强（如电弧炉、高压电机附近）或距离超 3km 时，需通过光纤转换器（如讯记 Ci-GF110）实现光电转换：

• 模块→光纤转换器：用屏蔽双绞线连接（≤1m，减少干扰）；

• 光纤类型：单模光纤（20km）或多模光纤（2km），两端转换器需匹配（波长 1310nm）；

• 注意：光纤链路需熔接或用 LC/SC 接头，衰减需≤0.5dB/km。

三、进阶故障处理（补充常见复杂问题）

1. 主站频繁报 “从站超时”（代码 16#0B）

• 可能原因：

• 从站与主站时钟同步偏差（超过 50ms）；

• 数据量过大（超过 128 字节）导致传输延迟；

• 总线存在间歇性短路（如线缆破损，遇潮湿环境导通）。

• 解决：

• 检查主站与从站的固件版本（需均≥V4.0），低版本可能存在时钟同步漏洞；

• 减少单次传输数据量（如拆分至 64 字节以内），降低延迟；

• 用兆欧表测总线绝缘电阻（需≥10MΩ），更换破损线缆。

2. 冗余总线切换失败

• 场景：配置主 / 备两条 Genius 总线，但主链路故障时未切换至备链路，导致通信中断。

• 原因与解决：

• 备链路未接入终端电阻（需两端各接 120Ω）；

• 从站冗余参数设置错误（在 Concept 中需勾选 “Redundancy Enable”，切换阈值设为 “3 次失败后切换”）；

• 主 / 备链路长度差异过大（超过 50m），导致切换时同步延迟，需调整线缆长度。

3. 第三方设备接入异常

• 场景：通过 IC670GBI102A 连接第三方 Genius 兼容设备（如罗克韦尔 1771-G4）时，数据传输不全。

• 解决：

• 确认第三方设备支持 Genius V2.0 协议（IC670GBI102A 基于 V2.0）；

• 在主站软件中关闭 “Checksum Validation”（校验功能可能与第三方设备不兼容）；

• 降低通信速率至 76.8 kbaud（第三方设备可能不支持 153.6 kbaud）。

四、长期运行维护要点

1. 定期清洁：每 6 个月用压缩空气吹扫模块散热孔，避免粉尘堆积导致过热（工作温度需≤60°C）；

2. 总线测试：每年用网络测试仪检测总线衰减（应≤3dB）和误码率（≤10⁻⁶）；

3. 固件更新：通过 GE Proficy Firmware Manager 升级模块固件至最新版（如 V5.2），修复已知通信漏洞；

4. 备件规划：由于 90-70 系列逐步退市，建议储备 1 块 IC670GBI102A 或提前采购 RX3i 替代模块（IC693GBI002）。

总结

一、通信中断（“NET” 灯灭 / 闪烁，“FAULT” 灯亮，主站报 “从站未响应”）

1. 故障现象

• 模块 “NET” 灯不亮或快速闪烁，“FAULT” 灯常亮；

• 主站（如 90-70 CPU）报 “Genius 从站超时”（故障代码 16#0B）或 “从站未识别”。

2. 排查步骤

• Step 1：检查总线物理连接与终端电阻

• 确认使用屏蔽双绞线（STP，如 Belden 3103A），非屏蔽线（UTP）抗干扰能力不足；

• 检查接头是否松动（端子拧紧扭矩 0.5-0.8N・m），线缆是否破损（尤其在拖拽或弯曲处）。

• 终端电阻：Genius 总线两端必须接入 120Ω 终端电阻（模块内置或外接），缺失会导致信号反射，直接中断通信。可通过万用表测量总线两端电阻（正常应为 120Ω 左右）。

• 线缆与接头：

• Step 2：验证节点地址唯一性

• 模块侧面 DIP 开关（SW1）设置的地址（0-31）需在 Genius 网络中唯一，若与其他节点重复，会触发 “总线冲突”（代码 16#05）。

• 排查方法：断开其他从站，仅保留本模块和主站，若通信恢复，说明存在地址冲突，重新分配地址即可。

• Step 3：检查电源与电压

• 逻辑电源（5VDC）：由 90-70 框架提供，测量框架电源输出（需 4.75-5.25V），过低会导致模块无法启动；

• 辅助电源（24VDC）：外部独立供电，测量电压（需 20-28V），若波动过大（如低于 18V），会导致通信不稳定。

• 模块需两种电源：

• Step 4：测试总线信号质量

• 线缆过长（超过对应速率的最大距离，如 153.6kbaud 时超 1200m），需降低速率（如降至 76.8kbaud）；

• 存在强电磁干扰（如靠近变频器、电机），需将总线线缆远离动力电缆（间距≥30cm），或改用光纤传输。

• 用示波器检测总线信号：正常为 3-5V 峰峰值的脉冲波形，若电压 < 2V 或波形畸变（如平顶、毛刺）

•

二、数据传输不稳定（“TX/RX” 灯闪烁异常，数据丢包或错误）

1. 故障现象

• “TX/RX” 灯闪烁频率异常（过慢或无规律）；

• 主站接收的从站数据偶尔跳变（如传感器值突变），或发送的控制指令未执行。

2. 排查步骤

• Step 1：同步主从站通信速率

• 主站（如 IC670GBI001）与从站（IC670GBI102A）的通信速率必须一致（38.4/76.8/153.6kbaud），速率不匹配会导致数据解析错误。

• 在 Concept 软件中核对主从站速率配置，建议优先使用 76.8kbaud（平衡速率与距离）。

• Step 2：减少总线负载与优化布线

• 单条 Genius 总线最多连接 32 个节点，若超过 20 个，建议拆分网络或增加中继器（IC670GBR001）；

• 总线线缆长度超过 2000m 时，需分段加装中继器，避免信号衰减；

• 屏蔽层需单端接地（接控制柜接地排，电阻≤4Ω），双端接地会形成地环路，引入干扰。

• Step 3：排查固件兼容性

• 模块固件版本过低（如 < V4.0）可能存在通信漏洞，导致数据校验失败。

• 通过 GE Proficy Firmware Manager 升级固件至最新版（需匹配主站固件，参考《90-70 固件兼容列表》）。

三、冗余总线切换失败（主链路故障时未切换至备链路）

1. 故障现象

• 配置主 / 备双总线冗余，但主链路断线后，从站未切换至备链路，通信中断；

• 主站报 “冗余链路故障”（代码 16#21）。

2. 排查步骤

• Step 1：检查备链路终端电阻与接线

• 备链路两端需单独接入 120Ω 终端电阻（与主链路独立），缺失会导致备链路信号无效；

• 用万用表测试备链路通断，确保线缆无断点（尤其接头处）。

• Step 2：核对冗余参数配置

• 在主站软件中需启用 “冗余模式”，设置切换阈值（如 “3 次通信失败后切换”）；

• 从站模块需支持冗余（IC670GBI102A 默认支持），但需在配置中勾选 “Redundancy Enable”。

• Step 3：平衡主备链路长度

• 主备链路长度差异若超过 50m，会导致切换时同步延迟，需调整线缆长度（差异控制在 30m 内）。

四、模块无电源（“PWR” 灯灭，模块不启动）

1. 故障现象

• 模块 “PWR” 灯不亮，无任何指示灯响应；

• 框架电源模块（如 IC670PWR710）过载报警（“OVERLOAD” 灯亮）。

2. 排查步骤

• Step 1：检查电源接线

• 5VDC 逻辑电源：确认模块底部连接器与框架背板接触良好（重新插拔模块，清洁触点氧化层）；

• 24VDC 辅助电源：检查外部电源接线（“+24V” 与 “0V” 是否接反），保险丝是否熔断（建议配 1A 保险丝）。

• Step 2：测试电源负载

• 若框架电源过载，可能是模块内部短路（如电容击穿），断开模块后若电源恢复正常，说明模块损坏，需更换。

五、第三方设备接入故障（与非 GE 设备通信异常）

1. 故障现象

• 连接第三方 Genius 兼容设备（如罗克韦尔 1771-G4）时，数据传输不全或无响应；

• 主站报 “数据校验错误”（代码 16#08）。

2. 解决方法

• 确认第三方设备支持 Genius V2.0 协议（IC670GBI102A 基于 V2.0，不兼容 V1.0 设备）；

• 在主站软件中关闭 “高级校验”（Checksum Validation），部分第三方设备不支持 GE 私有校验算法；

• 降低通信速率至 38.4kbaud（第三方设备可能不支持高速率）。

六、预防维护建议

1. 定期检测：每季度用网络测试仪测总线误码率（应≤10⁻⁶），用红外测温仪检查模块温度（≤55°C）；

2. 线缆保护：总线线缆穿金属管敷设，避免机械损伤和电磁干扰；

3. 备件储备：关键场景备用 1 块 IC670GBI102A，或逐步替换为 RX3i 系列的 IC693GBI002（兼容新系统）；

4. 环境控制：保持控制柜内湿度≤90%（无凝结），加装防尘网，避免粉尘堆积。
