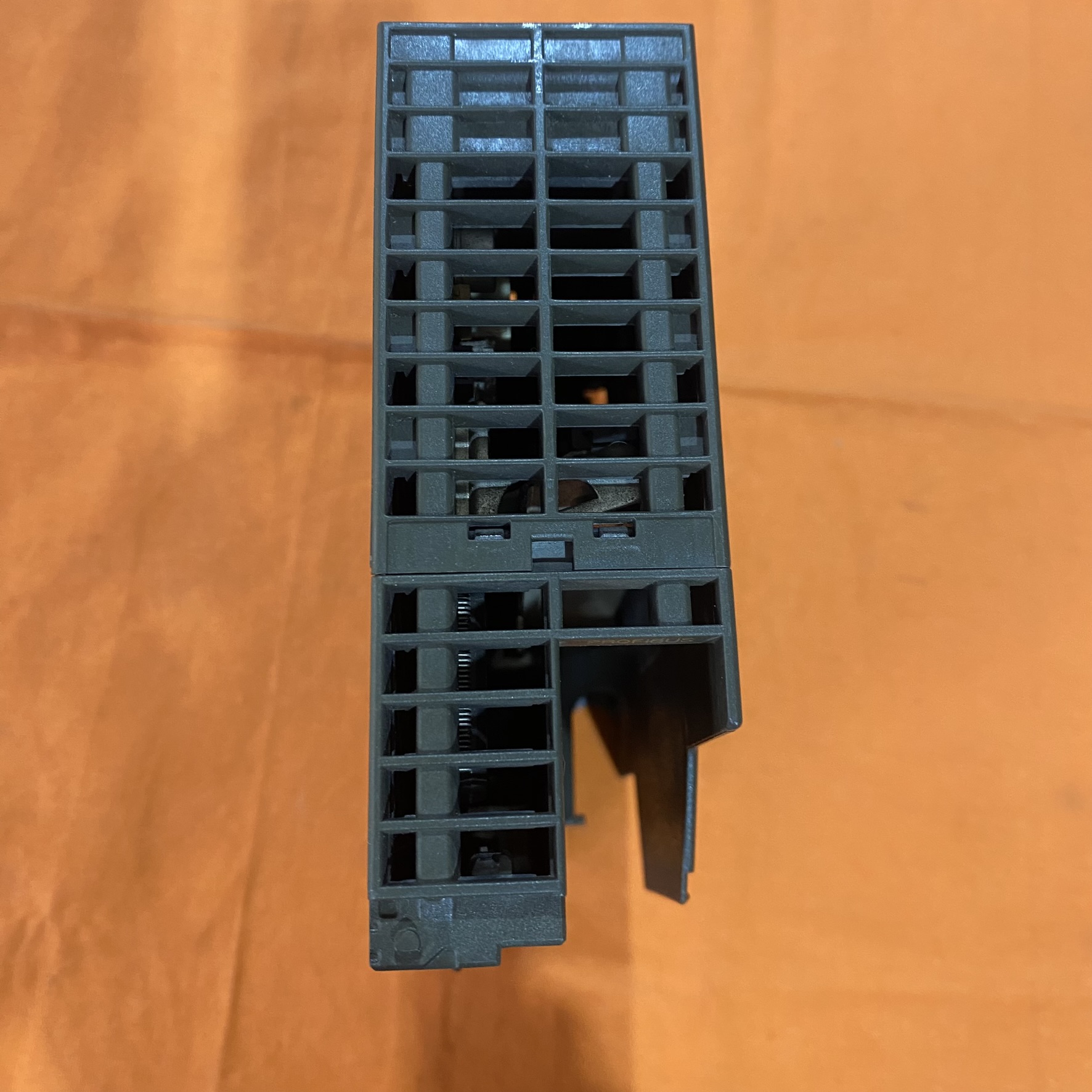

一、产品基本信息

二、核心技术规格

三、核心功能与技术亮点

1. 多协议兼容 + 主从站切换，组网灵活性极强（核心亮点）

• 同时支持 PROFIBUS DP 和 MPI 双协议，无需额外模块即可实现 “分布式 I/O 控制（DP）+ 本地设备通信（MPI）”，比如：通过 DP 连接 ET 200M 分布式 I/O，通过 MPI 连接触摸屏和 S7-300 从站 PLC，简化多设备组网架构；

• PROFIBUS DP 支持主站 / 从站模式双向切换：作为主站时，可集中控制 124 个 DP 从站（如变频器、远程 I/O）；作为从站时，可接入上级 S7-400 PLC 或 DCS 系统的 DP 网络，实现多级控制（如车间 PLC 接入工厂级 DP 总线）。

2. 高速通信 + 大容量数据传输，满足实时控制需求

• PROFIBUS DP 最高支持 12Mbit/s 传输速率，近距离（≤100m）组网时可实现设备间毫秒级数据交互，适配高速生产线的实时控制（如多轴联动设备的同步信号传输）；

• 单次最大 244 字节输入 / 输出数据传输能力，可满足多通道分布式 I/O（如 32 路 AI+64 路 DO）的集中数据采集与指令下发，无需分批次传输，提升控制效率。

3. 完善诊断 + 状态指示，运维便捷

• 三重诊断机制：① 本地 LED 指示灯（电源 PWR、通信 RUN、故障 ERR）直观显示模块工作状态；② 故障信息（总线断线、从站丢失、地址冲突）可通过 PLC 程序读取，精准定位问题；③ 支持 PROFIBUS DP 从站诊断信息上传（如 ET 200 模块故障可通过 CP 模块反馈至 CPU）；

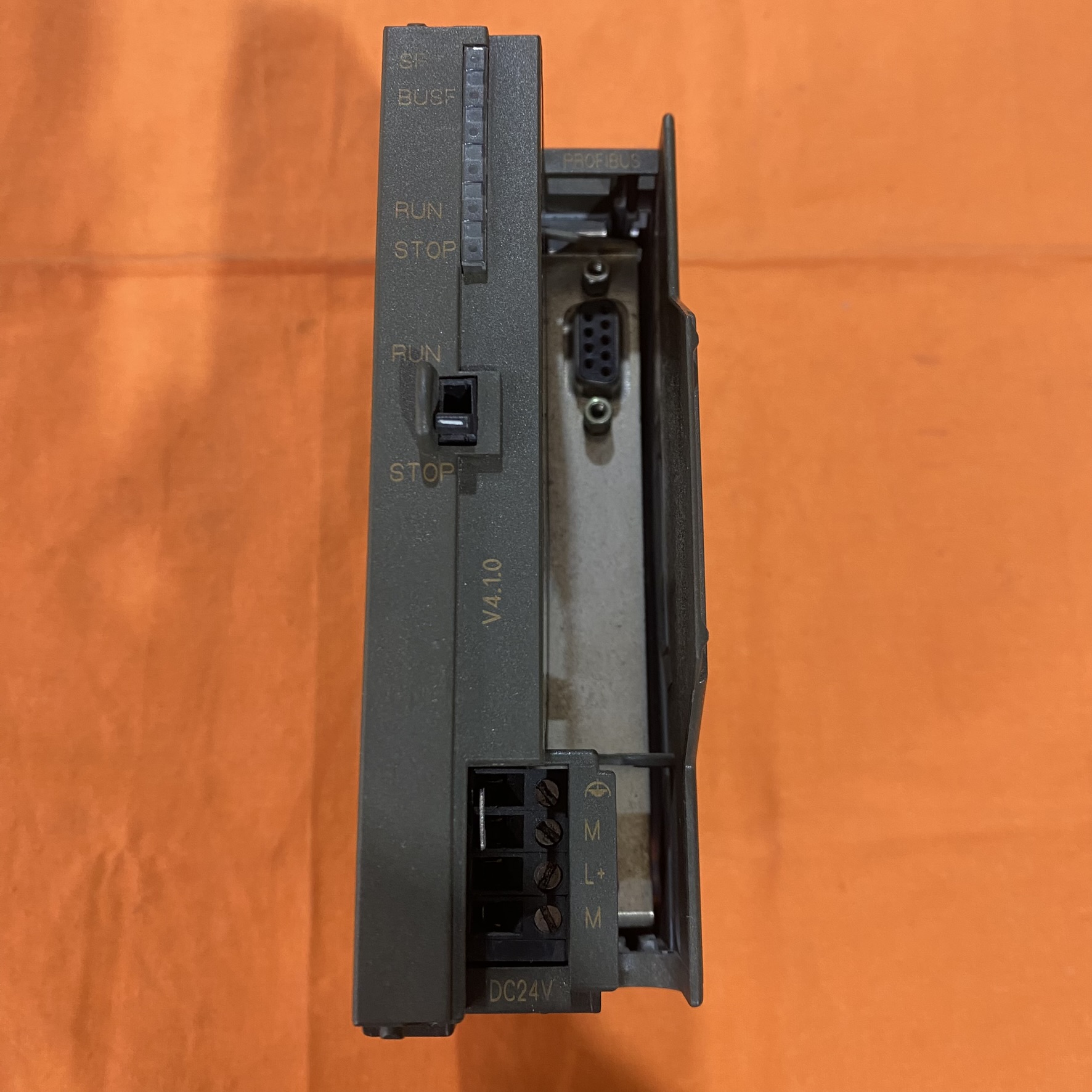

• 模块正面设有地址拨码开关，可快速设置 MPI/DP 站地址，无需软件组态即可完成基础地址配置，方便现场调试。

4. 工业级可靠性 + 抗干扰设计，适配恶劣环境

• 内置电磁屏蔽层 + 浪涌抑制电路，可抵御工业现场变频器、电机产生的强电磁干扰，确保 12Mbit/s 高速传输时的信号完整性；

• 宽温工作范围（0~60°C）+ 螺钉端子抗震设计，适配机床、化工车间、电厂等振动、粉尘、温度波动场景，长期运行故障率低。

5. 模块化扩展 + 无缝集成，施工简单

• 与 S7-300 系列模块统一导轨安装，通过背板总线与 CPU 无缝通信，无需额外接线（如电源、数据线路），扩展时仅需卡入导轨并拼接背板总线，施工效率高；

• 兼容所有符合 PROFIBUS DP 标准的第三方设备（如施耐德变频器、ABB 阀门定位器），通过 GSD 文件即可完成组态，无需自定义通信协议，降低集成难度。

四、典型应用场景

1. 制造业分布式控制组网（核心场景）

• 生产线 PLC 主站控制：S7-300 CPU 搭配该模块作为 PROFIBUS DP 主站，连接 ET 200M/ET 200S 分布式 I/O 站、变频器、伺服驱动器，实现多工位传感器信号采集（DI/AI）与执行器驱动（DO/AO），12Mbit/s 高速传输确保生产线动作同步（如汽车焊接生产线的多机器人协同）；

• 多级 PLC 通信：S7-300 PLC 通过该模块作为 DP 从站，接入 S7-400 主站 PLC 的 DP 网络，实现车间级 PLC 与工厂级 PLC 的数据交互（如生产数据上传、调度指令下发）；同时通过 MPI 接口连接本地触摸屏，实现现场手动操作与状态监控。

2. 过程工业多设备集成

• 化工行业：S7-300 PLC 通过 CP 342-5（DP 主站模式）连接 PROFIBUS DP 型压力变送器、流量传感器、阀门定位器，集中采集反应釜、管道的工艺参数；通过 MPI 接口连接上位监控计算机，实现工艺数据实时上传与远程控制；

• 电力行业：电厂辅控系统（如脱硫脱硝）中，S7-300 PLC 通过该模块连接风机变频器、泵组接触器、液位传感器，DP 总线实现设备集中控制，MPI 接口与电厂 DCS 系统通信，上报设备运行状态与故障信息。

3. 老系统通信升级

• 存量 S7-300 系统扩展：原有 S7-300 PLC 仅支持 MPI 通信，需新增分布式 I/O 控制时，加装该模块扩展 PROFIBUS DP 功能，无需更换 CPU，即可实现分布式控制架构升级（如老生产线新增检测工位的 I/O 扩展）；

• 传统设备数字化改造：老旧设备（如老式机床、印刷机）加装 S7-300 PLC 和该模块，通过 DP 总线连接新增的分布式 I/O 模块，通过 MPI 连接触摸屏，实现设备数字化控制与本地操作，提升设备可控性。

4. 多协议混合通信场景

• 车间设备集群通信：S7-300 PLC 通过该模块同时实现两种通信：① DP 主站连接 10 个 ET 200S 分布式 I/O 站（控制生产线多工位执行器）；② MPI 接口连接 3 台 S7-300 从站 PLC（控制车间辅助设备）和 2 台触摸屏（现场操作），形成 “分布式控制 + 本地集群通信” 的混合架构，简化布线与组态。

五、与 S7-300 同系列通信模块对比

六、关键注意事项

1. 硬件搭配要求

• 仅适配 S7-300 系列 PLC，需搭配 S7-300 专用导轨、电源模块（如 6ES7307-1KA02-0AA0）和背板总线连接器，不可与 S7-400/S7-1200 系列模块混用；

• 总线连接器选型：需使用 PROFIBUS DP 专用连接器（如 6ES7972-0BA50-0XA0），DP 网络首尾站需启用连接器的 150Ω 终端电阻，中间站关闭。

2. 接线规范（核心要点）

• 总线电缆：PROFIBUS DP/MPI 需使用专用电缆（特性阻抗 150Ω，如 6XV1830-0EH10），避免用普通电缆导致信号衰减；

• 端子定义：A 线接 9 针 D-Sub 接口 3 针，B 线接 8 针，屏蔽层单端接地（靠近 PLC 侧），严禁接反或短路；

• 布线要求：避免与变频器、电机动力线平行布线（间距≥20cm），长距离布线（超过 100m）需降低传输速率（如 12Mbit/s 最大距离 100m，9.6kbit/s 最大距离 1000m）。

3. 软件组态要点

• 组态软件：早期系统使用 Step7 V5.5 及以上版本，需安装 CP 342-5 的 GSD 文件；新系统建议使用 TIA Portal（V14 及以上），替代型号 6ES7342-5DF00-0XE0 已内置支持；

• 模式配置：在硬件组态中选择 DP 主站 / 从站模式，设置站地址（DP 地址 0~99，MPI 地址 0~126，避免冲突），映射 I/O 数据区（如 DP 主站模式下分配从站输入 / 输出地址）；

• MPI 通信配置：若需 MPI 全局数据交换，需在 Step7 中配置 GD 环，设置数据发送 / 接收区，最多支持 8 字节 / GD 包。

4. 停产与替代建议

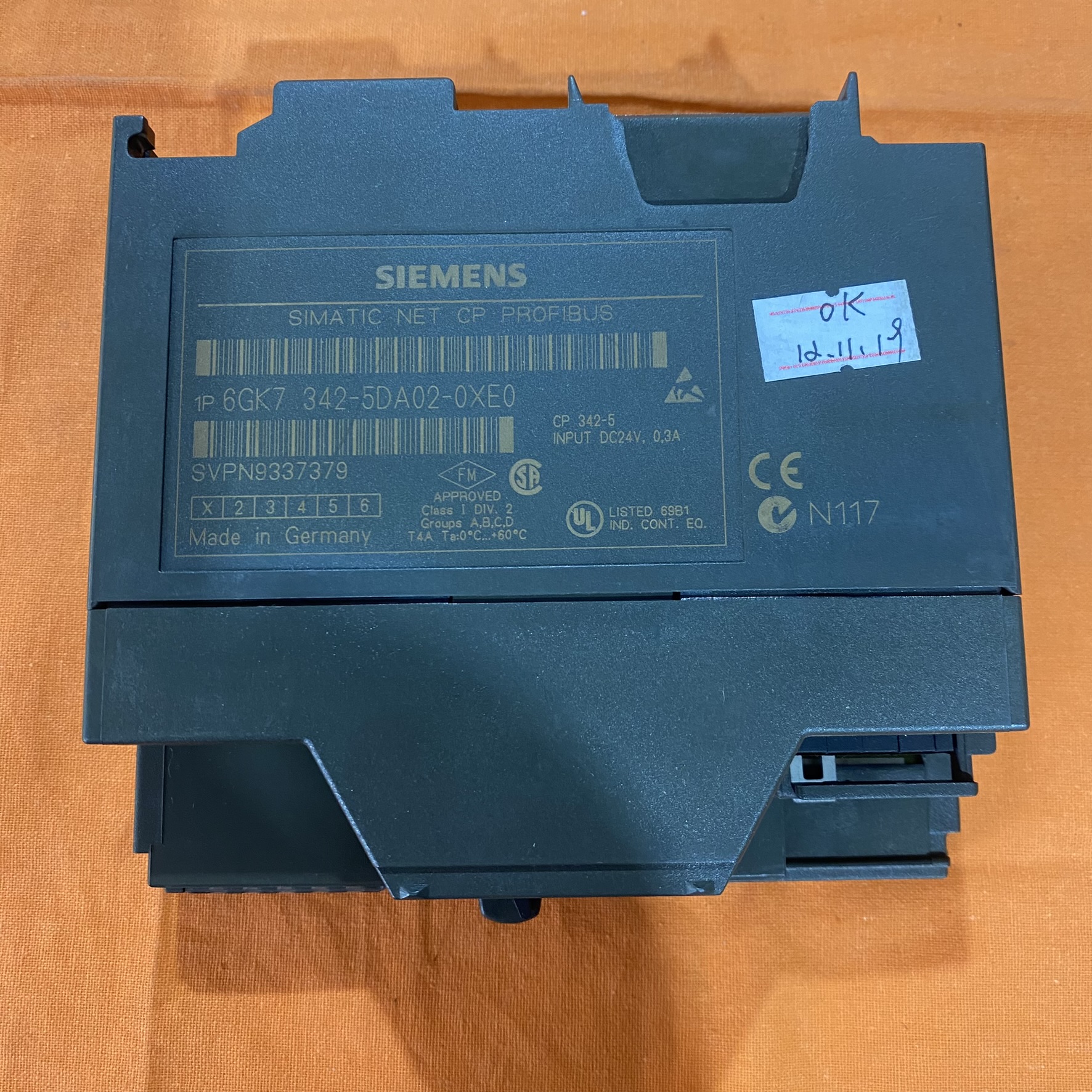

• 原型号已停产，优先选用官方替代型号 6GK7342-5DF00-0XE0，两者尺寸、接线方式、通信功能、协议支持完全一致，可直接替换，无需修改 PLC 程序和硬件接线；

• 替代型号优化点：增强抗电磁干扰性能（适配工业 4.0 高频设备环境），支持 TIA Portal 在线诊断与参数备份，调试更便捷，技术支持周期更长。

5. 故障排查要点

• 通信中断：① 检查站地址是否冲突（用 Step7 读取总线节点地址）；② 总线电缆接线是否正确（A/B 线接反、松动）；③ 终端电阻是否启用（首尾站需 ON）；④ 从站设备未上电或故障；

• 模块不识别：① 模块与 CPU 的背板总线连接是否到位（卡扣未卡紧）；② 组态中的模块型号与实际硬件不一致；③ 电源模块输出电压异常（5V 逻辑电源缺失）；

• 速率不稳定：① 长距离布线未降低传输速率，需调整 DP 速率；② 总线电缆破损或屏蔽层未接地，更换电缆并规范接地；③ 电磁干扰导致，增加布线间距或加装滤波器。

七、总结
