一、核心技术参数与功能

1. 安全性能与认证

• 安全等级：

• 符合 EN ISO 14119（机械安全 - 安全互锁开关）和 EN 60947-5-1（低压开关设备）标准，强制断开 NC 接点认证确保安全可靠性。

• 锁定力：钥匙锁定时可承受 1300N 以上的拉力，防止外力强行开门。

• 认证：

• CE、UL、CSA、CCC 等国际认证齐全，适用于全球工业场景。

• 防爆扩展：可搭配专用防爆隔离栅（另购），用于危险气体环境（如石化工厂）。

2. 电气与机械特性

• 接点结构：

• 2NC（慢动型，门状态检测） + 1NC/1NO（慢动型，锁定状态监控），支持双线制安全回路设计。

• 额定负载：AC250V/3A（电阻负载）或 DC24V/0.27A，兼容工业现场常见控制信号。

• 电磁锁定系统：

• 线圈电压 DC24V，功耗低且响应速度快（<100ms）。

• 机械释放方式：通过底部树脂钥匙手动解锁，紧急情况下可强制开门。

• 耐久性：

• 机械寿命：100 万次以上（无负载操作）。

• 电气寿命：50 万次以上（AC250V/3A 电阻负载）。

3. 环境适应性

• 防护等级：IP67（防尘防水），适合潮湿、多尘的工业环境（如食品加工、化工车间）。

• 工作温度：-10°C ~ +55°C，适应宽温运行。

• 抗干扰能力：符合 EN 61000-4-4（电快速瞬变脉冲群）和 EN 61000-4-5（浪涌）标准，可抵御工业现场的电磁干扰。

二、典型应用场景

1. 自动化产线与机器人工作站

• 安全互锁：当设备门打开时，电磁锁自动释放并触发安全回路，停止机器人或输送线运行，防止人员接触运动部件。

• 状态监控：通过 1NC/1NO 接点反馈锁定状态，PLC 可实时监测设备门是否正常关闭，避免误操作。

2. 压力机与注塑机控制

• 双重保护：设备运行时电磁锁保持锁定，防止操作人员误触模具；紧急情况下通过机械钥匙强制开门，确保快速逃生。

• 故障诊断：2NC 接点可检测门的异常开启，结合 PLC 实现故障报警与停机记录。

3. 能源与环保设备

• 高压设备防护：在变压器、配电柜等高压设备中，防止未授权人员接触带电部件，满足电气安全标准。

• 恶劣环境应用：IP67 防护可抵御户外雨水、粉尘侵蚀，适用于风力发电机、污水处理设备等。

三、安装与使用要点

1. 硬件安装规范

• 导管口尺寸：G1/2 螺纹接口，支持标准电缆密封接头，便于布线与防水处理。

• 接线方式：

• 电磁锁线圈：DC24V 正负极接入对应端子，确保极性正确。

• 接点信号：2NC 用于门状态检测，1NC/1NO 用于锁定状态监控，需与 PLC 或安全继电器连接。

• 安装方向：建议垂直安装，钥匙释放孔朝下，避免液体或灰尘堵塞。

2. 参数设置与调试

• 手动解锁测试：安装后需验证机械钥匙是否能顺利解锁，确保紧急情况下可靠操作。

• 锁定力测试：使用拉力计验证锁定状态下的抗拉力是否达到 1300N 以上，确保安全性能。

•

3. 维护与故障处理

• 定期检查：

• 接点清洁：每 6 个月用干布擦拭接点，防止氧化导致接触不良。

• 线圈测试：使用万用表检测线圈电阻（约 200Ω），若阻值异常需更换模块。

• 常见故障排查：

• 电磁锁不动作：检查 DC24V 电源是否正常、线圈是否断路。

• 接点误报警：清洁门磁传感器表面，调整安装位置确保信号稳定。

四、替代型号与兼容性

1. 同品牌升级方案

• D4SL-N 系列：

• 更高安全性：支持 安全总线通信（如 PROFIsafe），可与智能化工厂系统集成。

• 扩展功能：部分型号内置 LED 状态指示灯和 诊断输出，便于快速定位故障。

2. 第三方兼容方案

• 皮尔磁 PSENml4.1：

• 模块化设计：支持多种接点组合（如 3NC+1NO），适合复杂安全回路。

• 防爆认证：ATEX/IECEx 认证，可用于危险气体环境。

• 西门子 3SE5100-0AB00：

• 紧凑尺寸：宽度仅 22.5mm，适合高密度安装。

• 高可靠性：机械寿命达 200 万次，适合高频次操作场景。

五、供货与技术支持

• 市场状态：D4NL-2CFG-B 仍在产，但部分代理商已开始清仓，替代型号为 D4SL-N 系列，建议新项目优先选择升级方案。

• 价格参考：单台价格约 2,300~2,500 元（批量采购可享 10% 折扣），包含钥匙与安装配件。

• 文档资源：

• 用户手册：可从欧姆龙官网下载《D4NL 系列操作指南》，包含接线图、参数列表及安全回路设计示例。

• 应用案例：参考《欧姆龙安全门开关在汽车制造中的应用》白皮书，获取实际项目配置经验。

六、关键注意事项

1. 认证合规性：

• 必须与 安全继电器（如欧姆龙 G9SX-202P）或 PLC 安全模块（如西门子 S7-1500F）配合使用，确保安全回路符合 SIL 3/PL e 标准。

2.


3. 冗余设计：

• 对于高风险设备，建议采用 双线制安全回路（2NC 接点串联），防止单点故障导致安全功能失效。

4. 长期稳定性：

• 建议每 12 个月 进行一次全面维护，包括接点检查、锁定力测试及线圈老化评估。

总结

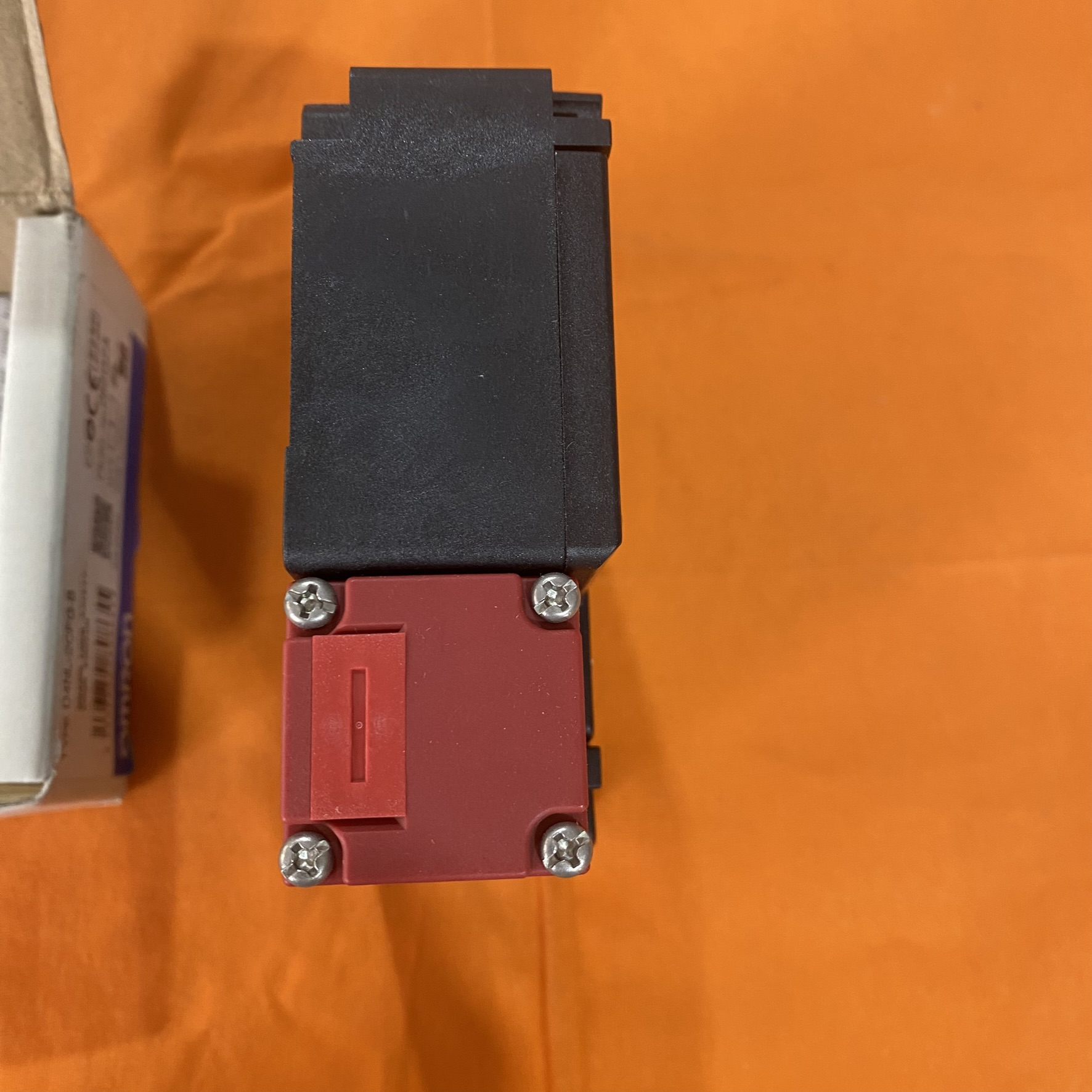

欧姆龙 D4NL-2CFG-B 凭借 高安全等级、可靠的电磁锁定 和 灵活的接点配置，成为工业机械安全防护的经典机型，尤其适合对可靠性要求极高的场景（如汽车制造、化工生产）。其 IP67 防护 和 宽温运行 能力，可有效应对恶劣工业环境。对于新项目，建议优先考虑替代型号 D4SL-N 系列，以获得更先进的通信功能与更长的技术支持周期。通过合理选型与定期维护，D4NL-2CFG-B 能显著提升设备安全性，降低工伤风险与停机损失
