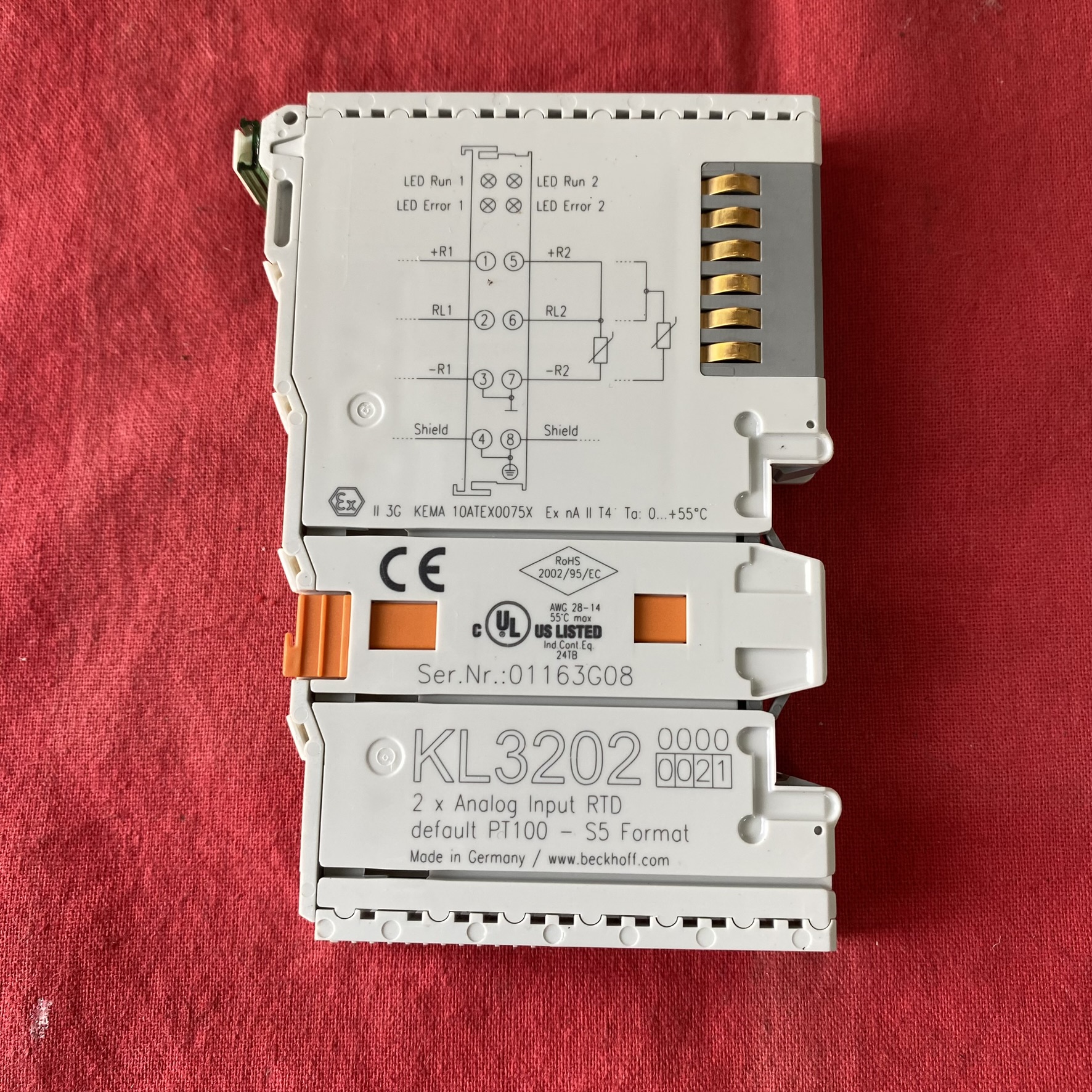

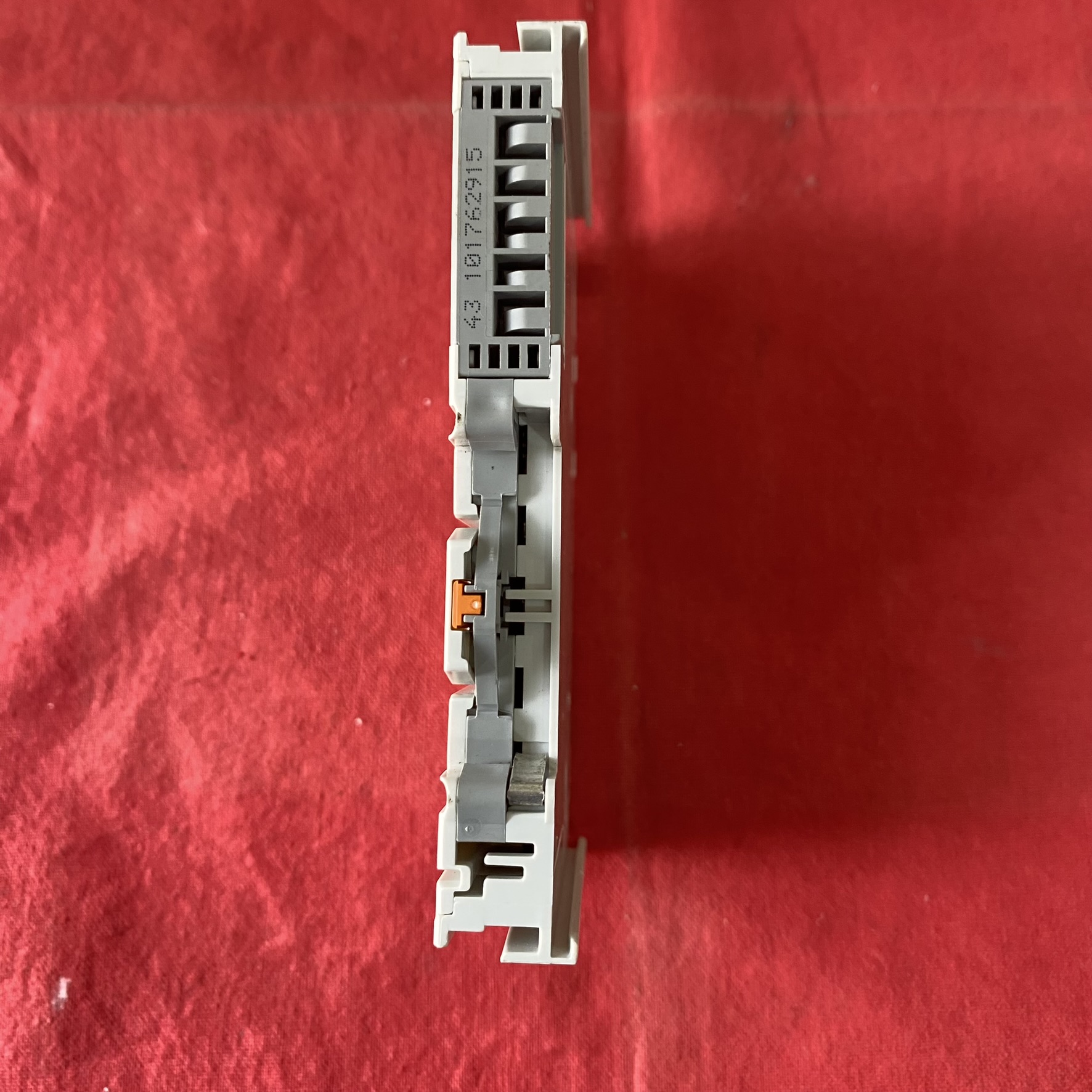

1. 硬件架构与测量能力

• 传感器兼容性：

• 支持 PT100、PT200、PT500、PT1000 等铂电阻传感器，以及 Ni100、Ni120、Ni1000 等镍电阻传感器，覆盖 - 200~+850°C（PT）和 - 60~+250°C（Ni）的宽温度范围。

• 兼容 2 线制或 3 线制连接（默认 3 线制），可自动补偿导线电阻，确保长距离传输精度（如 100 米以上）。

• 信号处理：

• 16 位分辨率：温度测量精度达 ±1°C，分辨率 0.1°C / 位，支持线性化处理与自由温度范围选择。

• 转换时间：约 250 ms / 通道，适合中速动态温度监测（如化学反应釜、热处理炉）。

• 电气特性：

• 500 Vrms 电气隔离（K 总线与信号电压），抗干扰能力强，符合 EN 61000-6-2/6-4 标准。

• 通过 K 总线供电（24 V DC），无需外部电源，功耗仅 60 mA。

2. 功能特性与诊断机制

• 故障检测：

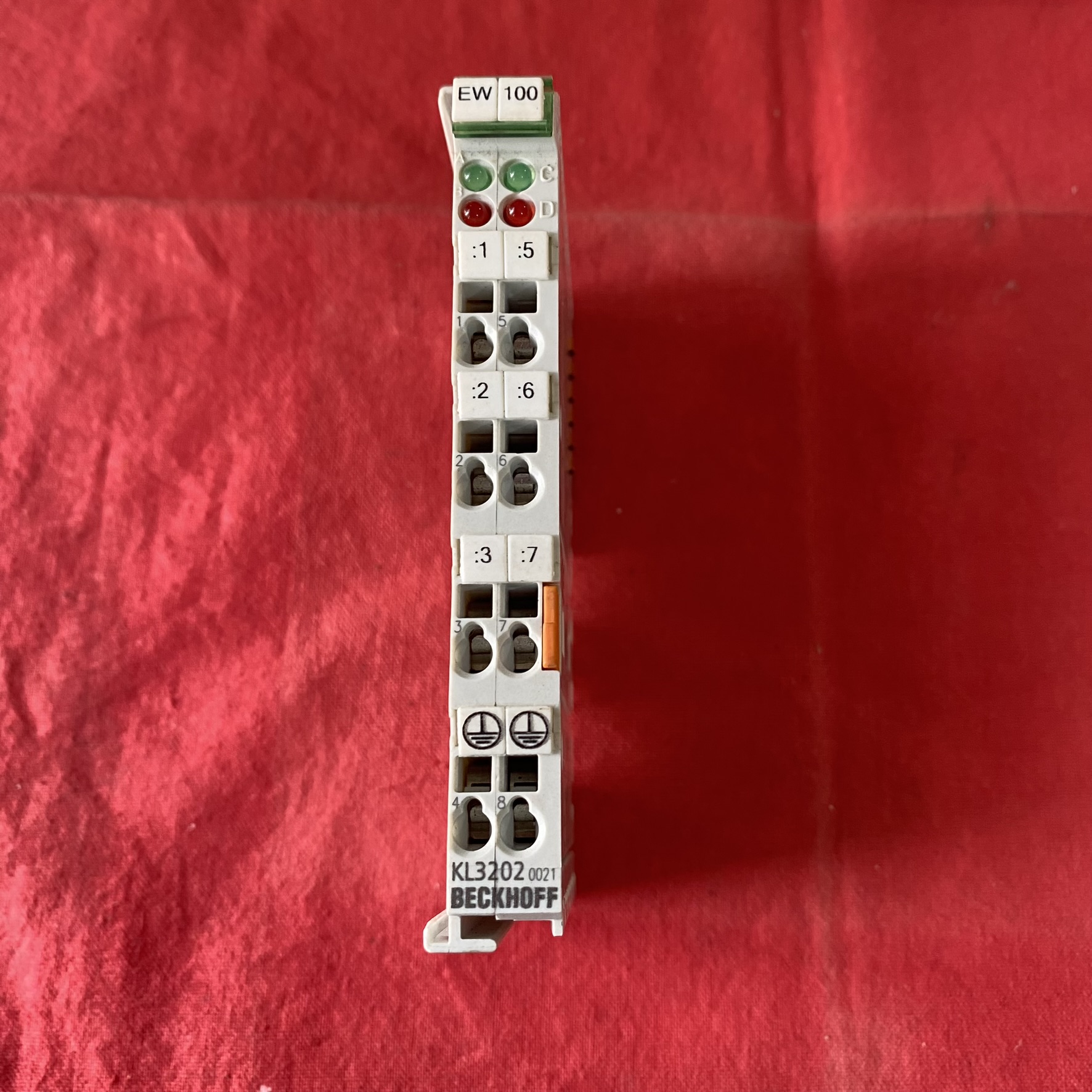

• 每个通道配备独立 LED 指示灯，绿色常亮表示数据正常，熄灭提示传感器断线或短路。

• 支持开路检测（如传感器线缆断裂时自动报错），通过状态字寄存器（如 SB5/SB6）上传故障信息至控制器。

• 配置灵活性：

• 无需地址设置，通过总线耦合器（如 BK1120）或 TwinCAT 软件自动识别并分配过程映像地址。

• 可通过寄存器配置传感器类型、滤波时间（默认 250 ms）及温度单位（°C/°F）。

3. 应用场景与典型案例

• 工业过程控制：

• 在半导体晶圆制造中，KL3202 连接 3 线制 PT100 传感器，实时监测扩散炉温度（±0.5°C 精度），通过 PID 算法调节加热功率。

• 食品饮料行业中，监测巴氏杀菌设备的温度曲线，结合 PLC 实现杀菌时间与温度的双重控制。

• 能源管理：

• 光伏逆变器中，通过 KL3202 采集汇流箱的环境温度，优化 MPPT 算法以提升发电效率。

• 风力发电机中，监测齿轮箱油温，结合振动传感器数据进行预测性维护。

• 实验室设备：

• 在材料热膨胀系数测试中，KL3202 连接高精度 PT1000 传感器，配合数据采集卡实现 0.01°C 级温度控制。

4. 接线规范与安装要点

• 传感器连接：

• 3 线制接线时，将传感器的 A、B、C 三线分别接入模块的 +、-、COM 端子，屏蔽层单端接地以减少 EMI 干扰。

• 2 线制接线需在软件中启用导线电阻补偿功能（如设置 R0=100 Ω），确保测量精度。

• 电源与通信：

• 通过 K 总线获取 24 V DC 供电，建议在进线端并联 100 µF 电容抑制电压波动。

• 通信线缆使用双绞屏蔽线，支持与 BK1120 等耦合器级联扩展至 64 个端子模块。

5. 诊断与维护策略

• LED 状态分析：

• 绿色 RUN 灯：模块正常通信；熄灭表示 K 总线故障或未激活。

• 红色 Error 灯：传感器故障（如断线、短路）；闪烁次数对应错误代码（如慢闪 2 次表示 PT100 超量程）。

• 故障排查流程：

1. 使用万用表测量传感器电阻值，验证是否在正常范围内（如 PT100 在 0°C 时为 100 Ω）。

2. 通过 TwinCAT 诊断工具查看输入地址状态，确认是否接收到有效数据。

3. 检查接线端子是否松动，尝试重新插拔模块以恢复通信。

4.

6. 选型对比与替代方案

7. 认证与合规性

• 安全认证：

• CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，可在 - 25°C 至 + 60°C 环境下稳定工作。

• ATEX 和 IECEx 认证（需确认型号后缀），适用于潜在爆炸性气体或粉尘环境。

8. 注意事项

• 误操作防护：

• 严禁在模块通电时插拔传感器或修改接线，避免损坏内部电路。

• 当使用 2 线制传感器时，需确保导线电阻不超过 10 Ω，否则需启用补偿功能。

• 与输出模块的区分：

• 若需模拟量输出功能，可选择 KL4002（0~10 V 电压输出）或 KL4012（0~20 mA 电流输出），两者均为 12 位分辨率。
