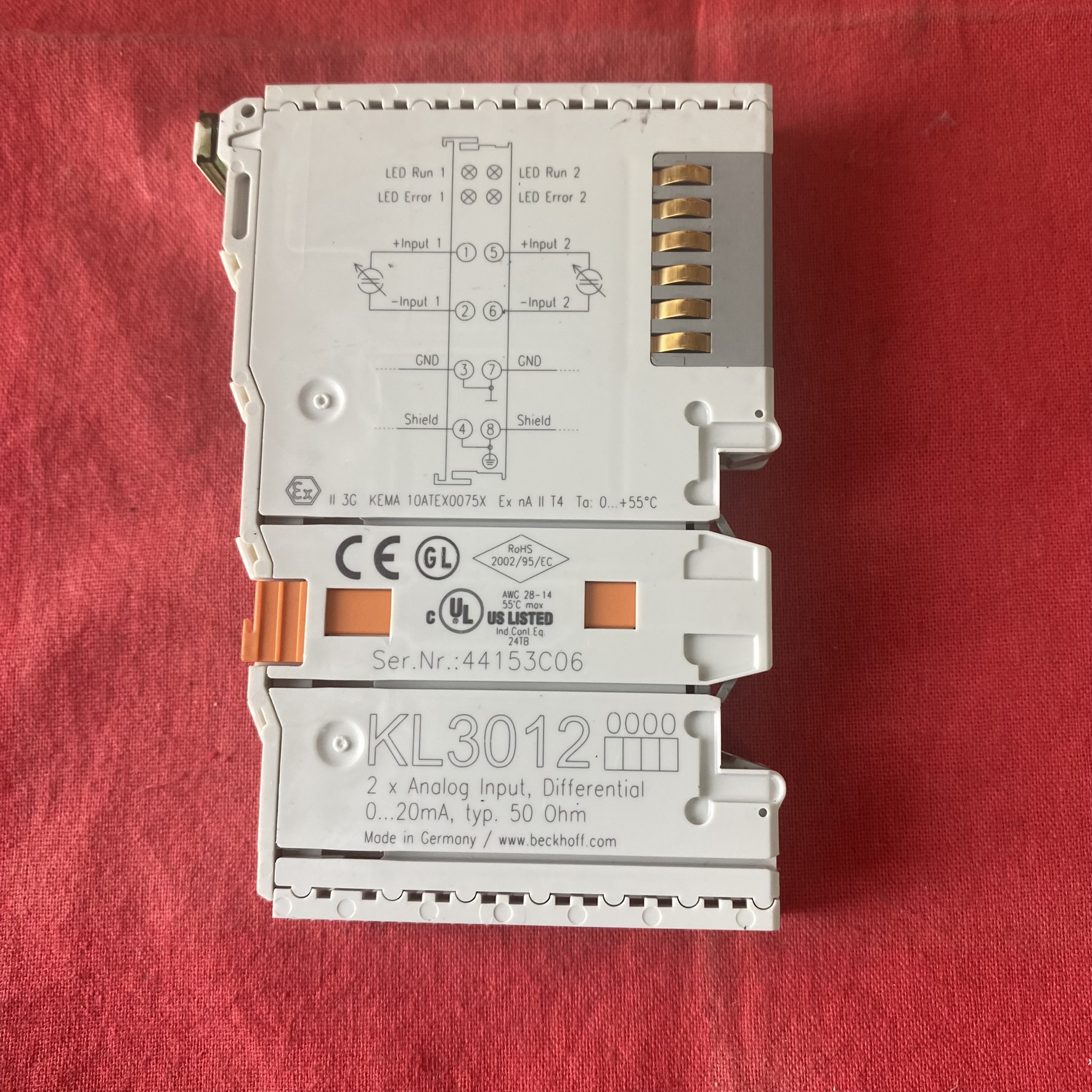

1. 硬件规格与功能

• 通道配置：2 路独立模拟量输入，支持 0~20 mA 电流信号，适用于压力传感器、流量变送器等工业设备。

• 信号特性：

• 分辨率：12 位，测量范围对应数字值 0~4095，精度 ±0.3% F.S.（典型值）。

• 转换时间：约 2 ms / 通道，满足中速动态信号采集需求。

• 共模电压：最大 35 V DC，有效抑制共模干扰，确保长距离传输稳定性。

• 电气隔离：K 总线与现场电位之间通过 500 Vrms 隔离，符合 EN 61000-6-2/6-4 标准，抗电磁干扰能力强。

• 物理设计：

• 12 mm 宽度 DIN 导轨安装，重量仅 70 g，节省控制柜空间。

• 弹簧式压接端子支持 0.08~2.5 mm² 导线，确保可靠接线。

2. 功能特性与信号处理

• 滤波机制：

• 内置 IIR 低通滤波器，可通过 TwinCAT 软件配置截止频率（如 10 Hz），有效抑制高频噪声。

• 支持 50/60 Hz FIR 陷波滤波（需额外配置），针对性消除工频干扰。

• 诊断功能：

• 通道状态通过 LED 指示灯显示（绿色常亮表示正常，熄灭表示信号中断或过载）。

• 过流保护（>21.5 mA 时触发）和短路保护，故障恢复后自动重启输出。

3. 通信与系统集成

• K 总线协议：

• 通过 K 总线与上层控制器（如 PLC、工控机）通信，过程映像占用 2 个 16 位输入地址（4 字节）。

• 电子部分由 K 总线提供 24 V DC，功率触点可传递 24 V DC 电源至下游模块，最大承载电流 10 A。

• TwinCAT 组态：

• 在 TwinCAT System Manager 中手动添加模块，自动分配过程映像地址。

• 支持寄存器级参数化（如滤波设置、校准系数），通过 COE 服务写入模块配置。

• 典型代码示例（将模拟量值转换为工程量）：

  iecst

  VAR
    AnalogInput : INT;  // 来自KL3012的原始数字值
    Pressure : REAL;    // 转换后的压力值（单位：kPa）END_VARPressure := (AnalogInput * 100.0) / 4095.0;  // 假设满量程对应100 kPa





4. 应用场景与典型案例

• 工业过程控制：

• 在化工反应釜中，KL3012 采集 4~20 mA 压力传感器信号，结合 PID 控制器调节阀门开度，确保压力稳定在设定值 ±0.5% 范围内。

• 在食品饮料生产线中，连接质量流量计（0~20 mA 输出），实时监测物料流量，实现精确配比控制。

• 能源管理：

• 光伏逆变器中，KL3012 监测汇流箱的电流信号，通过 EtherCAT 总线上传至中央控制器，实现发电量统计与故障预警。

• 风力发电机中，采集变桨系统的位置传感器信号（0~20 mA），优化桨叶角度以提升风能捕获效率。

• 环境监测：

• 污水处理厂中，KL3012 连接溶解氧传感器（0~20 mA），实时监测曝气池的溶解氧浓度，调整曝气设备功率以降低能耗。

•

5. 安装与接线规范

• 端子定义：

• 通道 1~2：+（信号正）、-（信号负），支持差分输入，屏蔽层单端接地。

• 电源触点：24 V DC 进线（L+）和出线（L+_OUT），支持模块间并联供电。

• 接线建议：

• 使用双绞屏蔽线，屏蔽层接至控制柜接地排，减少 EMI 干扰。

• 长距离传输（>100 米）时，建议在传感器侧并联 100 pF 电容，增强信号稳定性。

6. 诊断与维护

• LED 状态指示：

• 绿色 Power 灯：24 V DC 电源正常；熄灭表示电源故障或模块未激活。

• 通道 LED：绿色常亮表示信号正常，熄灭表示信号中断或过载。

• 故障排查流程：

1. 检查传感器供电是否正常（24 V DC±20%），端子连接是否松动。

2. 通过 TwinCAT 诊断窗口查看输入地址状态，验证信号是否正确映射至程序变量。

3. 使用万用表测量传感器输出电流，确认是否在 0~20 mA 范围内，排除传感器故障。

7. 选型对比与替代方案

8. 认证与合规性

• 安全认证：CE 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，可在 - 25°C 至 + 60°C 环境下稳定工作。

• 环境适应性：通过 EN 60068-2-6 抗振动测试（5~500 Hz）和 EN 60068-2-27 抗冲击测试（15 g），适用于高振动环境。
