1. 硬件规格与功能

• 通道配置：4 路独立数字量输出，兼容阻性、感性及灯具负载，每通道最大持续电流 0.5 A，峰值电流 1 A。

• 信号特性：

• 逻辑 1：输出 24 V DC（+15%/-20%），灌电流能力 0.5 A，支持 PNP 型负载。

• 逻辑 0：输出 0 V DC，漏电流 < 100 µA，确保低功耗状态。

• 电气隔离：K 总线与现场电位通过 500 Vrms 隔离，符合 EN 61000-6-2/6-4 标准，抗电磁干扰能力强。

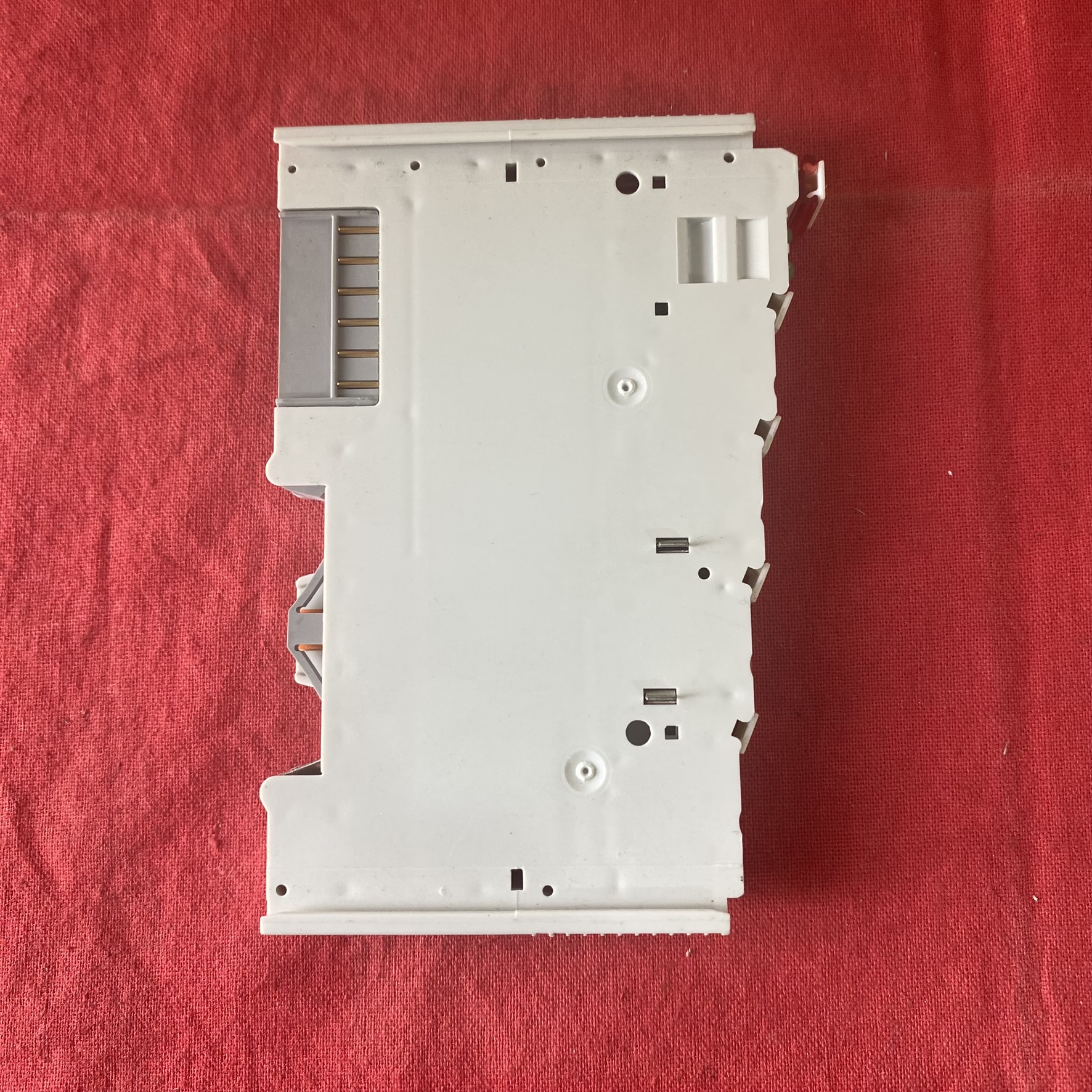

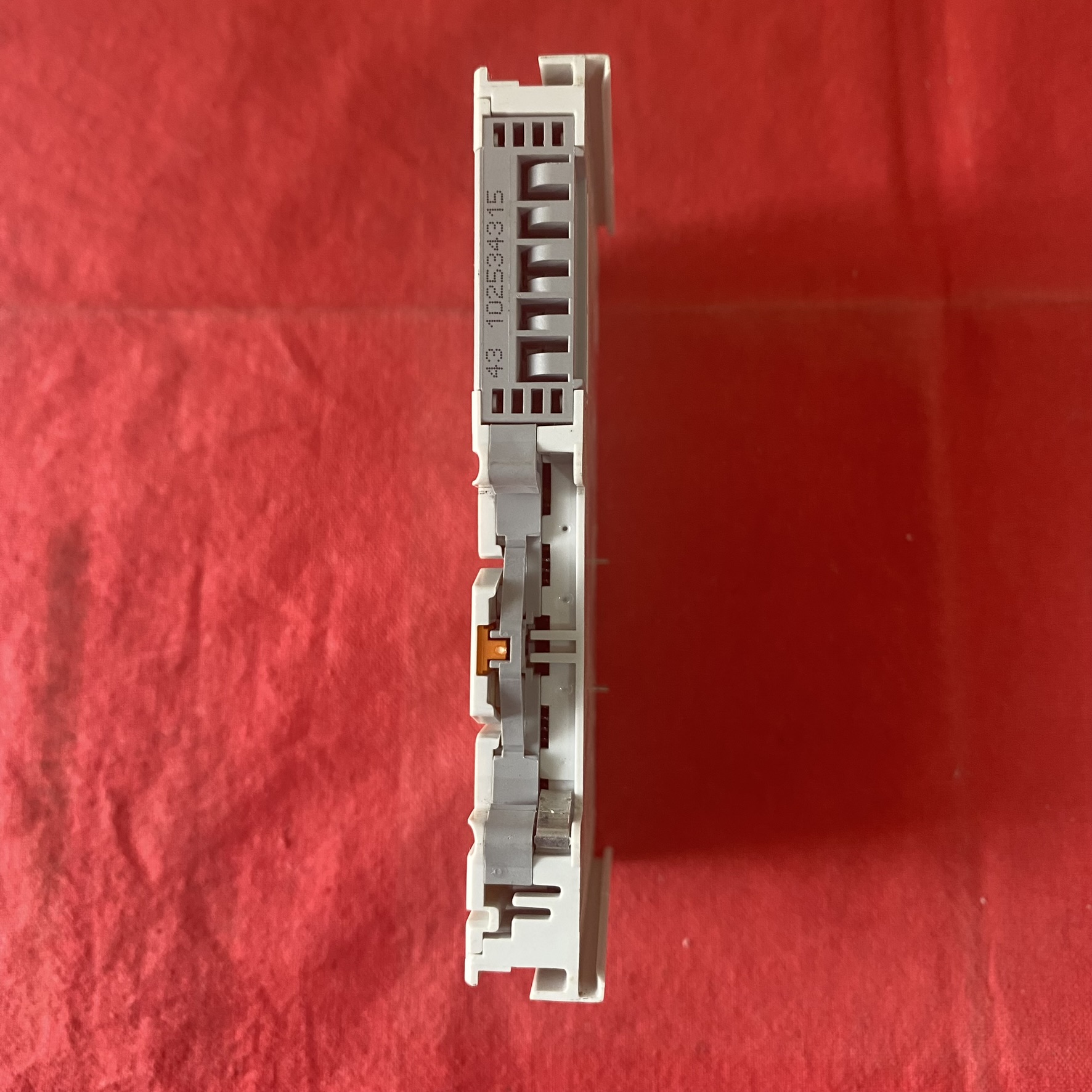

• 物理设计：

• 12 mm 宽度 DIN 导轨安装，重量仅 55 g，节省控制柜空间。

• 弹簧式压接端子支持 0.08~2.5 mm² 导线，支持快速免工具接线。

2. 功能特性与控制逻辑

• 保护机制：

• 每通道集成短路保护（自恢复保险丝）和过载保护，故障时自动切断输出并通过 LED 指示。

• 过温保护（70°C 阈值），温度恢复后自动重启输出。

• 响应时间：

• 导通时间（TON）：典型值 60 µs，适用于中速控制场景（如电磁阀驱动）。

• 关断时间（TOFF）：典型值 300 µs，确保感性负载可靠断开。

• 滤波功能：

• 内置 3 ms 硬件滤波，可有效抑制机械触点抖动，默认配置无需额外设置。

• 如需调整滤波时间（如高频信号场景），可通过 TwinCAT 软件修改寄存器参数。

3. 通信与系统集成

• K 总线协议：

• 通过 K 总线与上层控制器（如 PLC、工控机）通信，过程映像占用 4 位输出地址，支持即插即用配置。

• 电子部分由 K 总线提供 24 V DC，功率触点可传递 24 V DC 电源至下游模块，最大承载电流 10 A。

• TwinCAT 组态：

• 无需额外编程，直接在 TwinCAT System Manager 中映射输出信号至 PLC 变量。

• 支持寄存器级参数化（如输出模式、故障响应），通过 COE 服务写入模块配置。

4. 应用场景与典型案例

• 工业机械控制：

• 在包装设备中，KL2114 驱动气动阀实现物料分切，配合编码器反馈确保动作精度。

• 在印刷机械中，控制加热元件（如烫金机）的通断，结合温度传感器实现闭环调节。

• 物流自动化：

• AGV 导航系统中，控制声光报警器（如 LED 指示灯、蜂鸣器），实时反馈设备状态。

• 自动化立体仓库中，驱动电机抱闸继电器，确保货物存取过程的安全性。

• 能源管理：

• 在风力发电机中，控制变桨系统的液压阀，通过 PROFIBUS 总线接收主控制器指令。

• 光伏逆变器中，切换旁路继电器，实现故障模块的隔离与冗余备份。

•

5. 安装与接线规范

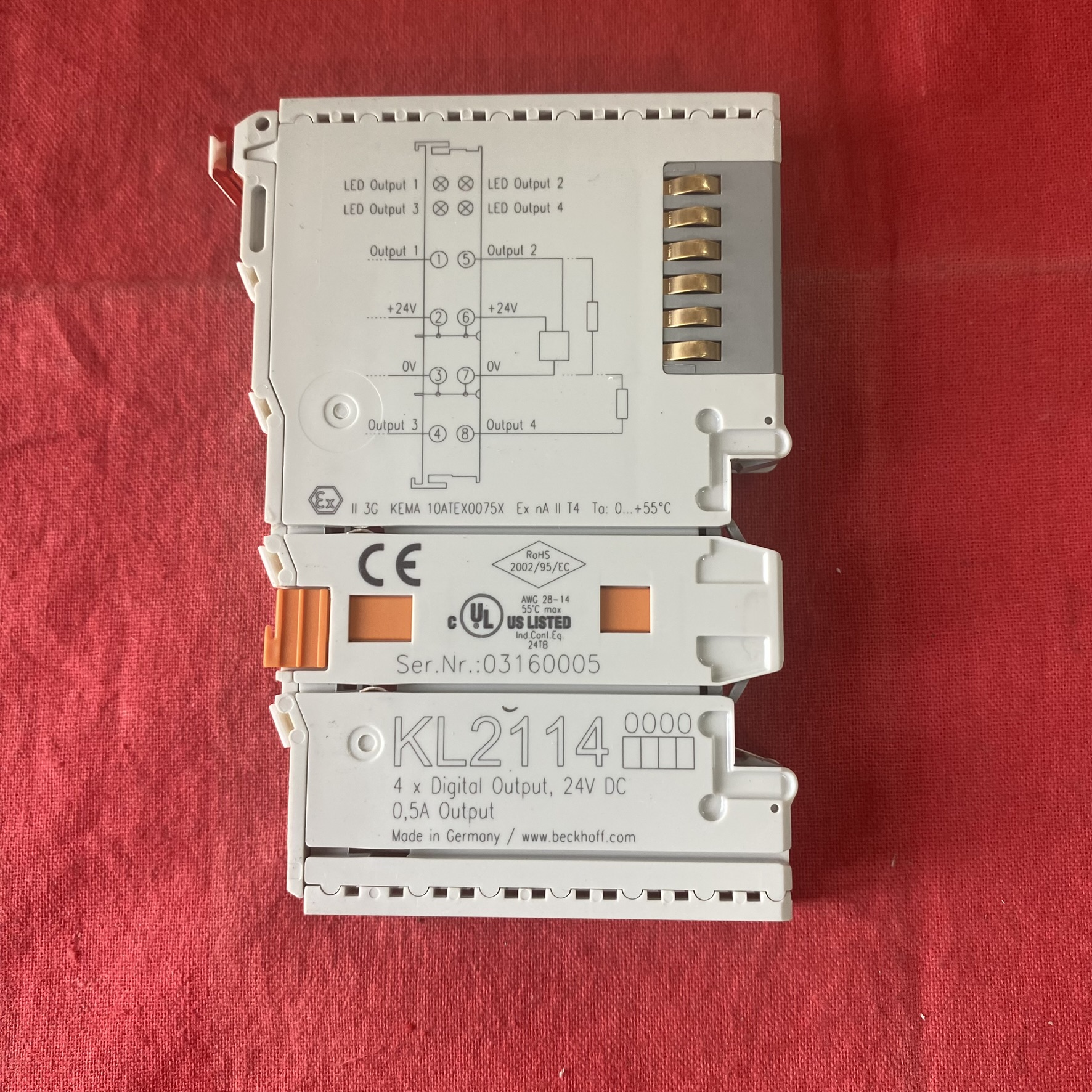

• 端子定义：

• 通道 1~4：24 V DC 输出（+），对应 COM 为公共地（-）。

• 电源触点：24 V DC 进线（L+）和出线（L+_OUT），支持模块间并联供电。

• 接线建议：

• 使用双绞屏蔽线，屏蔽层单端接地，减少 EMI 干扰。

• 感性负载需并联续流二极管（如 1N4004），保护模块免受反向电动势冲击。

6. 诊断与维护

• LED 状态指示：

• 每个通道配备独立绿色 LED，常亮表示输出激活，闪烁表示故障（如短路、过载）。

• K 总线状态通过耦合器（如 BK1120）的 LED 指示灯显示，红色闪烁表示通信中断。

• 故障排查：

• 若 LED 异常，检查负载电流是否超过 0.5 A，端子连接是否松动。

• 通过 PLC 监控输出地址状态，验证信号是否正确映射至物理通道。

7. 选型对比与替代方案

8. 认证与合规性

• 安全认证：CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，可在 - 25°C 至 + 60°C 环境下稳定工作。

• 环境适应性：通过 EN 60068-2-6 抗振动测试（5~500 Hz）和 EN 60068-2-27 抗冲击测试（15 g），适用于高振动环境。
