一、核心功能与技术参数

1. 全电量测量能力

• 基础参数：可测量三相电压（80-480V AC）、电流（0-6A）、有功功率、无功功率、视在功率、功率因数、频率（精度 ±0.1%）及总谐波畸变率（THD，最高 9 次）。

• 电能计量：支持双向有功 / 无功电能累计（精度 1.0 级有功，2.0 级无功），满足能源成本核算需求。

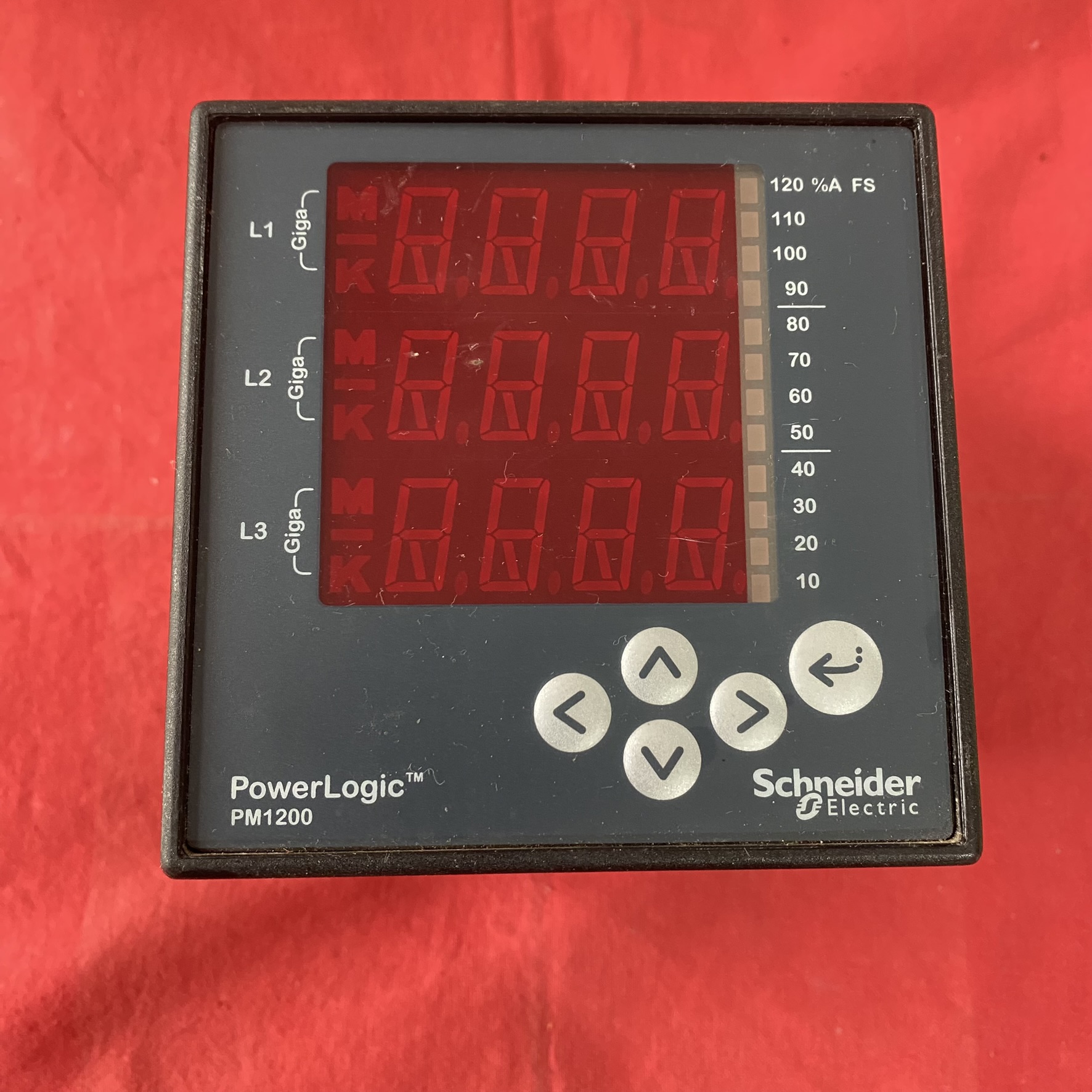

• 负载监测：通过模拟量负载条直观显示当前负载百分比，过载时自动触发 LED 报警。

2. 通信与扩展能力

• Modbus RTU/RS485 接口：PM1200 相比 PM1000 增加了通信功能，支持与 PLC、SCADA 系统或云平台（如 EcoStruxure）对接，实现远程参数配置与数据上传。

• 简易配置：通过 Turbo 键一键切换至常用参数界面，或进入设置模式修改 CT/PT 变比、通信波特率等参数。

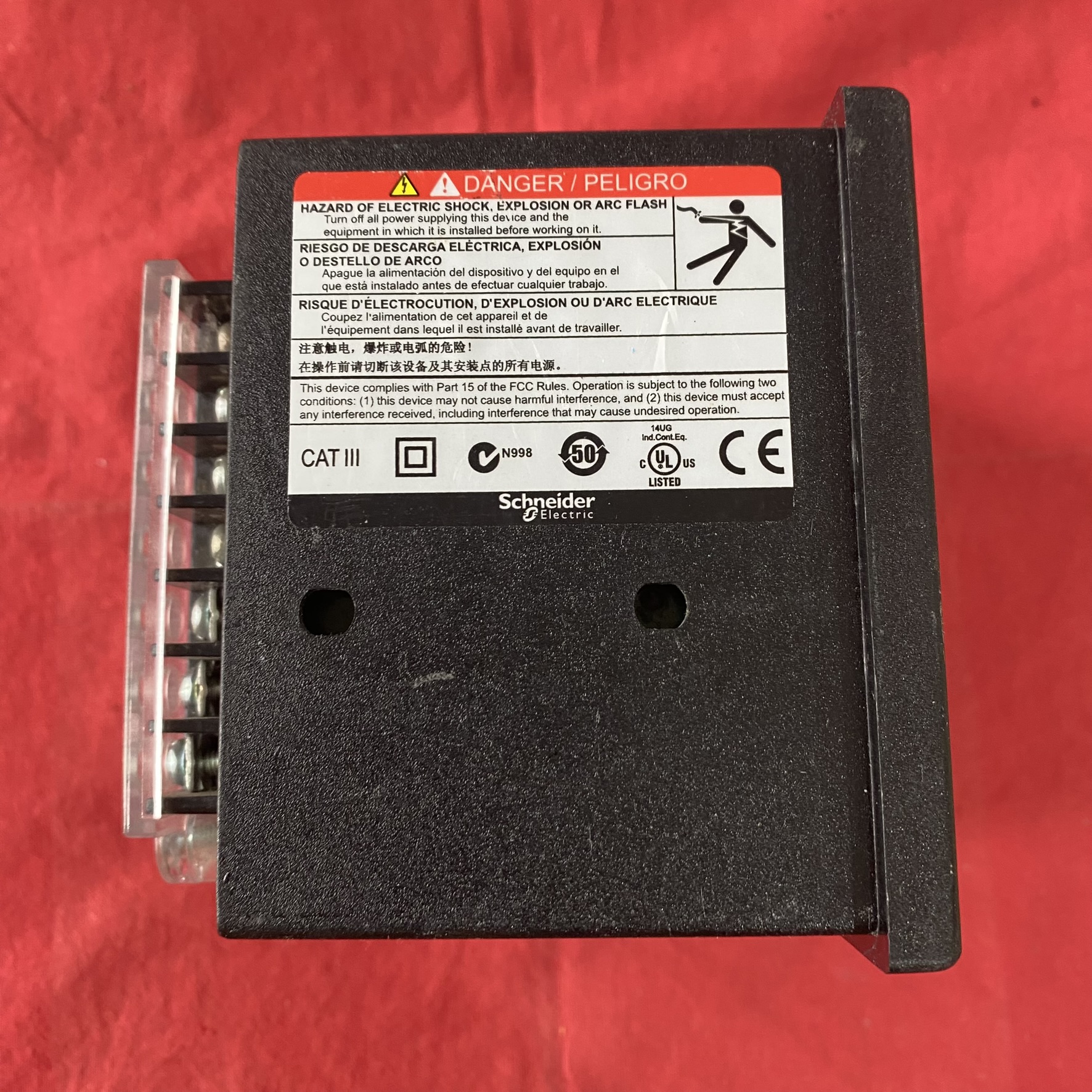

3. 硬件设计与可靠性

• 紧凑结构：96×96×80mm 面板安装设计，支持 DIN 导轨或嵌入式安装，适合空间有限的配电柜。

• 宽电压输入：支持 44-277V AC/DC 供电，适应不同电网环境；功耗 < 3VA，节能环保。

• 防护等级：前面板 IP51，背部 IP40，抗灰尘与轻度喷水，适用于工业环境。

4. 典型应用场景

• 工业配电系统：监测电机、变频器等设备的电能消耗，优化能源分配（如注塑车间的负载均衡）。

• 商业建筑：统计楼层或租户的用电量，实现能源成本分摊（如写字楼的分户计量）。

• 可再生能源：测量光伏逆变器或风力发电机的输出功率，评估发电效率（如分布式电站的性能监控）。

•

二、与同类产品的对比

优势解析

1. 性价比突出：PM1200 以较低成本提供基础电力参数测量与通信功能，适合中小型项目。

2. 安装便捷：模块化设计与颜色标识端子简化接线流程，降低安装错误风险。

3. 兼容性广：Modbus 协议支持与主流 PLC 品牌（如施耐德 M340、西门子 S7-1200）无缝集成。

局限性

• 高精度场景不足：若需 0.5 级以上精度或高频谐波分析（如数据中心），建议选择 ABB EM420 或西门子 Q300。

• 功能扩展性弱：无内置 Web 服务器或数据存储功能，无法实现本地历史数据查询。

三、选型与配置建议

1. 容量匹配：

• 直接接入电流≤6A 的回路（如照明、小型电机）；若需测量大电流（如 100A 以上），需外置电流互感器（CT）并配置 CT 变比（如 100:5）。

• 电压输入范围 80-480V AC，覆盖多数工业与商业场景，特殊电压需定制互感器。

2. 通信网络设计：

• 单台设备采用 RS485 总线直连 PLC，多台设备建议使用 Modbus RTU 从站扩展（如施耐德 BMX P340000 控制器）。

• 长距离传输（>1km）时，需添加 RS485 中继器（如 MOXA EDS-405A）以增强信号稳定性。

3. 维护与诊断：

• 定期检查 LED 指示灯：绿色常亮表示电源正常，红色闪烁提示过载或通信故障。

• 使用施耐德 EcoStruxure Power Monitoring Expert 软件进行远程配置与固件升级，确保功能时效性。

四、总结
