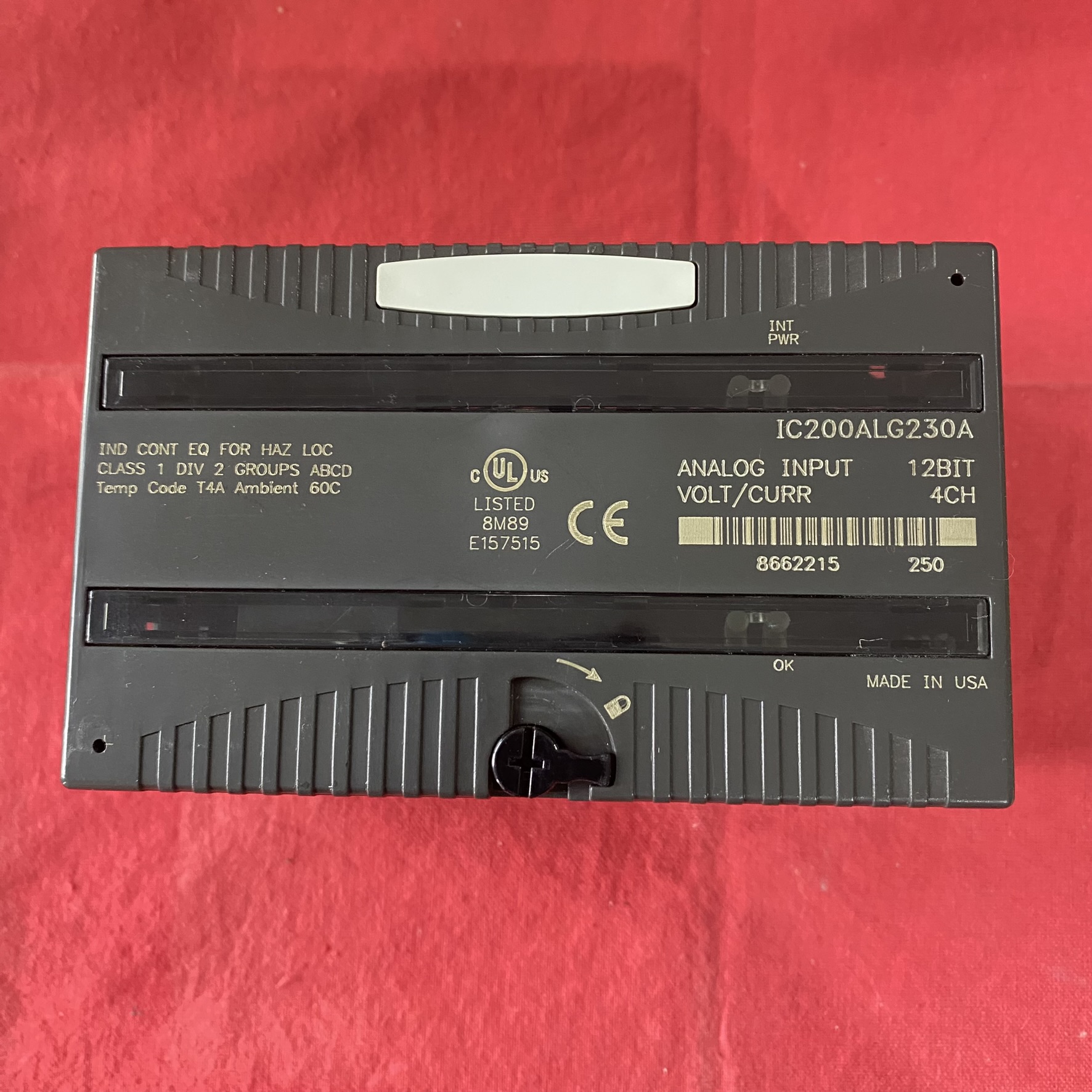

一、核心功能与技术参数

1. 信号采集能力

• 输入类型：支持 4 通道单端模拟量输入，可通过跳线配置为电压模式（±10V DC 或 0-10V DC）或电流模式（4-20mA）。

• 分辨率与精度：12 位模数转换（ADC），电压模式分辨率为 2.5mV（8 计数），电流模式分辨率为 4μA（8 计数）；典型精度 ±0.3% F.S.（25℃），宽温范围（0-60℃）下精度 ±0.5% F.S.。

• 滤波与响应：内置 5ms 硬件滤波，抑制高频噪声；模块更新速率 0.4ms，适合中速过程控制（如流量、压力监测）。

2. 电气设计与可靠性

• 隔离保护：输入信号与逻辑电路通过250V AC 连续隔离（1500V AC 持续 1 分钟），增强抗干扰能力，适应工业环境中的电磁噪声（如变频器、电机干扰）。

• 诊断功能：配备双色 LED 指示灯（OK 灯指示背板供电正常，INT PWR 灯指示内部电源状态），支持过流、过压及通信故障诊断，可通过 PLC 或 HMI 实时监控模块状态。

• 环境适应性：工作温度 0℃至 + 60℃，存储温度 - 40℃至 + 85℃，抗振动 / 冲击性能符合 EN 60068 标准，适合控制柜内高密度部署。

3. 通信与配置

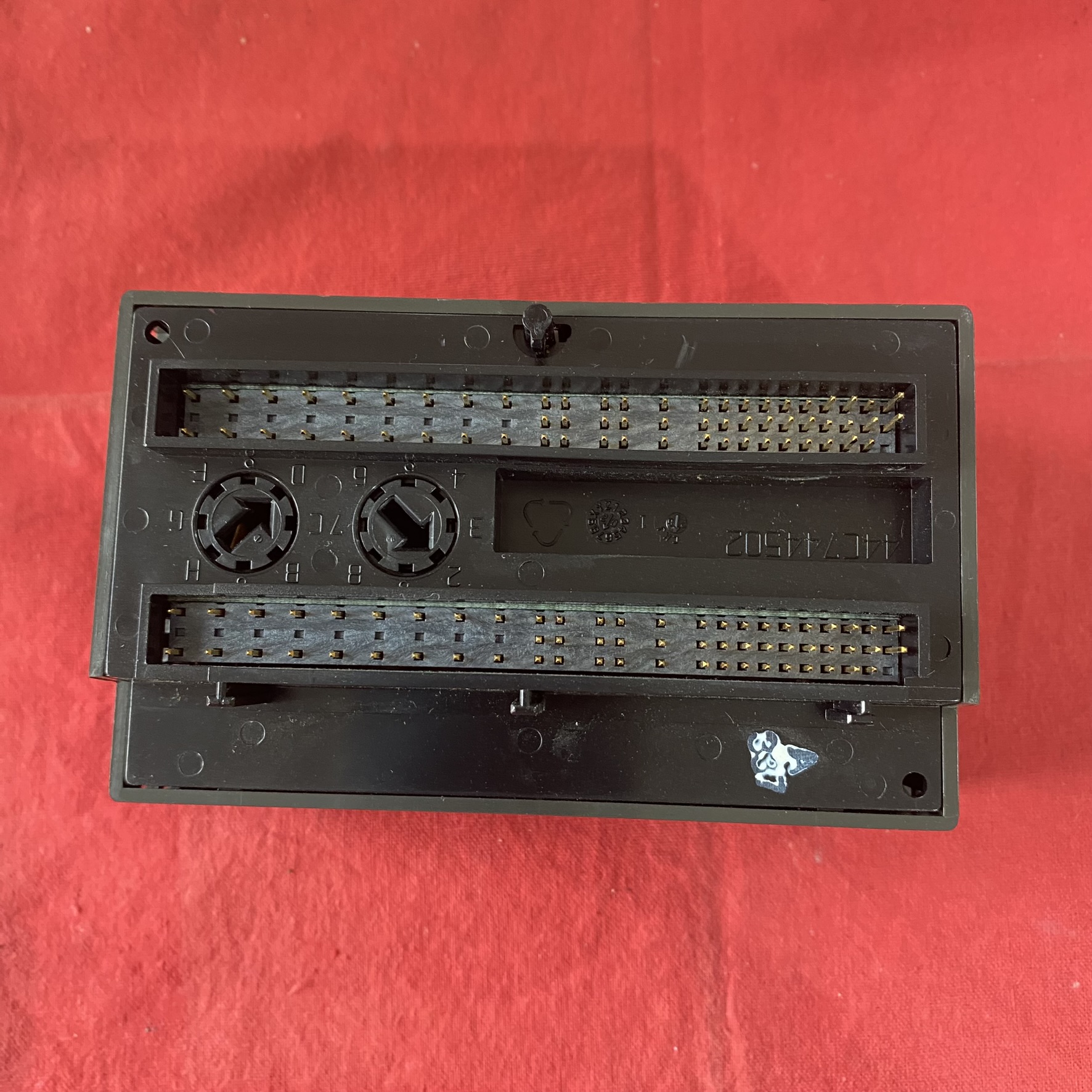

• 背板集成：直接插入 VersaMax PLC 背板，通过背板 5V 电源供电（功耗 125mA），无需外部电源；支持与 GE Fanuc 系列 PLC（如 IC200UCS001）无缝通信，数据直接映射至 PLC 变量。

• 即插即用：通过硬件跳线配置输入模式（电压 / 电流）及极性（双极 / 单极），无需复杂编程，简化系统调试流程。

4. 机械设计

• 紧凑布局：宽度仅 25.4mm，支持 35mm DIN 导轨安装，可与其他 VersaMax 模块（如 IC200MDL240 数字量输出）紧密排列，节省控制柜空间。

• 灵活接线：兼容 2 针或 3 针端子载体（如 IC200TBM001），支持 0.14-2.5mm² 导线，适合现场传感器或变送器的直接连接。

二、典型应用场景

1. 工业过程监控

• 化工反应釜：采集 4 路压力变送器（4-20mA）和温度传感器（±10V）信号，实时监测反应过程参数，当压力超过阈值时通过 PLC 触发报警并联动调节阀（如 IC200MDL240 输出模块控制电磁阀）。

• 污水处理：连接 4 路 pH 计（0-10V）和溶解氧传感器（4-20mA），动态调整加药量，确保水质达标（如 pH 值控制在 6.5-8.5 范围内）。

2. 能源与电力

• 风力发电机：监测 4 路风速仪（0-10V）和桨距角传感器（4-20mA）信号，通过 PLC 优化风机转速与桨距角，提升发电效率（如发电量增加 3%-5%）。

• 智能电网：采集 4 路电流互感器（4-20mA）和电压变送器（±10V）信号，实现电力参数（如功率因数、谐波）的实时分析与故障预警。

3. 制造业设备控制

• 注塑机：连接 4 路压力传感器（4-20mA）和位移传感器（±10V），监测注塑过程中的压力与位移曲线，通过 PLC 调整注塑速度与保压时间，减少产品缺陷率（如毛边、缩水率降低 20%）。

• 包装机械：采集 4 路张力传感器（4-20mA）信号，动态调节放卷电机转速，确保包装材料张力稳定（如张力波动 <±1%）。

三、配置与接线指南

1. 输入模式设置

• 电压模式：短接 J1 跳线（默认双极 ±10V DC），若需单极 0-10V DC，短接 J2 跳线并断开 J1。

• 电流模式：断开 J1 和 J2 跳线，直接接入 4-20mA 信号（如压力变送器），模块内部 200Ω 电阻将电流转换为电压供 ADC 处理。

2. 接线规范

• 单端输入接线：所有通道共享公共端（COM），传感器负极或变送器低电平端接 COM，正极接对应通道端子（如 CH1+）。

• 抗干扰措施：使用屏蔽双绞线，屏蔽层单端接地（靠近模块侧），信号线缆与动力线缆间距≥30cm，避免电磁耦合干扰。

3. 与 PLC 通信

• 变量映射：在 GE Fanuc PLC 编程软件（如 Proficy Machine Edition）中，将 IC200ALG230A 的通道数据映射至 PLC 内存（如 % AI1 至 % AI4），通过梯形图或结构化文本实现逻辑控制。

• 故障处理：若 LED 指示灯异常，通过 PLC 读取模块诊断代码（如 0x01 表示过流），排查传感器故障或接线松动。

•

四、与同类产品的对比

五、选型与维护建议

1. 选型要点

• 若需更高分辨率（如温度精确控制），可升级至 16 位模块（如 IC200ALG232）；若需差分输入，选择 IC200ALG231。

• 当单通道信号类型不同（如混合电压 / 电流），需额外配置信号隔离器（如 P+F KFD2-UT2-EX1）。

2. 维护与故障排查

• 日常检查：每月查看 LED 状态，若 OK 灯熄灭，检查背板 5V 电源；若 INT PWR 灯闪烁，排查传感器短路或模块内部故障。

• 校准建议：每年使用高精度信号源（如 Fluke 5522A）校准模块，确保精度符合要求（如电压输入偏差 <±0.5% F.S.）。

3. 兼容性与替代方案

• 与 GE Fanuc VersaMax 系列 PLC（如 IC200UCS001）及 I/O 模块（如 IC200MDL240）完全兼容，可直接替换旧型号 IC200ALG230。

• 若需扩展通信协议（如 Modbus RTU），可搭配 IC200EIP200 EtherNet/IP 模块实现远程监控。

六、资源与支持

1. 官方文档

• 下载《IC200ALG230A Technical Data Sheet》获取详细参数、接线图及安装指南：Emerson 官网。

• 参考《VersaMax I/O Configuration Manual》学习模块配置与诊断方法。

2. 采购与服务

• 全新模块市场价约 800-1,200 元人民币，批量采购可享折扣，建议通过 Emerson 授权经销商购买以确保质量。

• 二手模块价格约 400-600 元人民币，但需注意电容老化和保修风险，优先选择官方渠道采购。

3. 技术支持

• 通过 Emerson 工业自动化热线（400-887-6518）获取技术咨询，或访问Emerson Exchange 365社区与工程师交流经验。

七、总结
