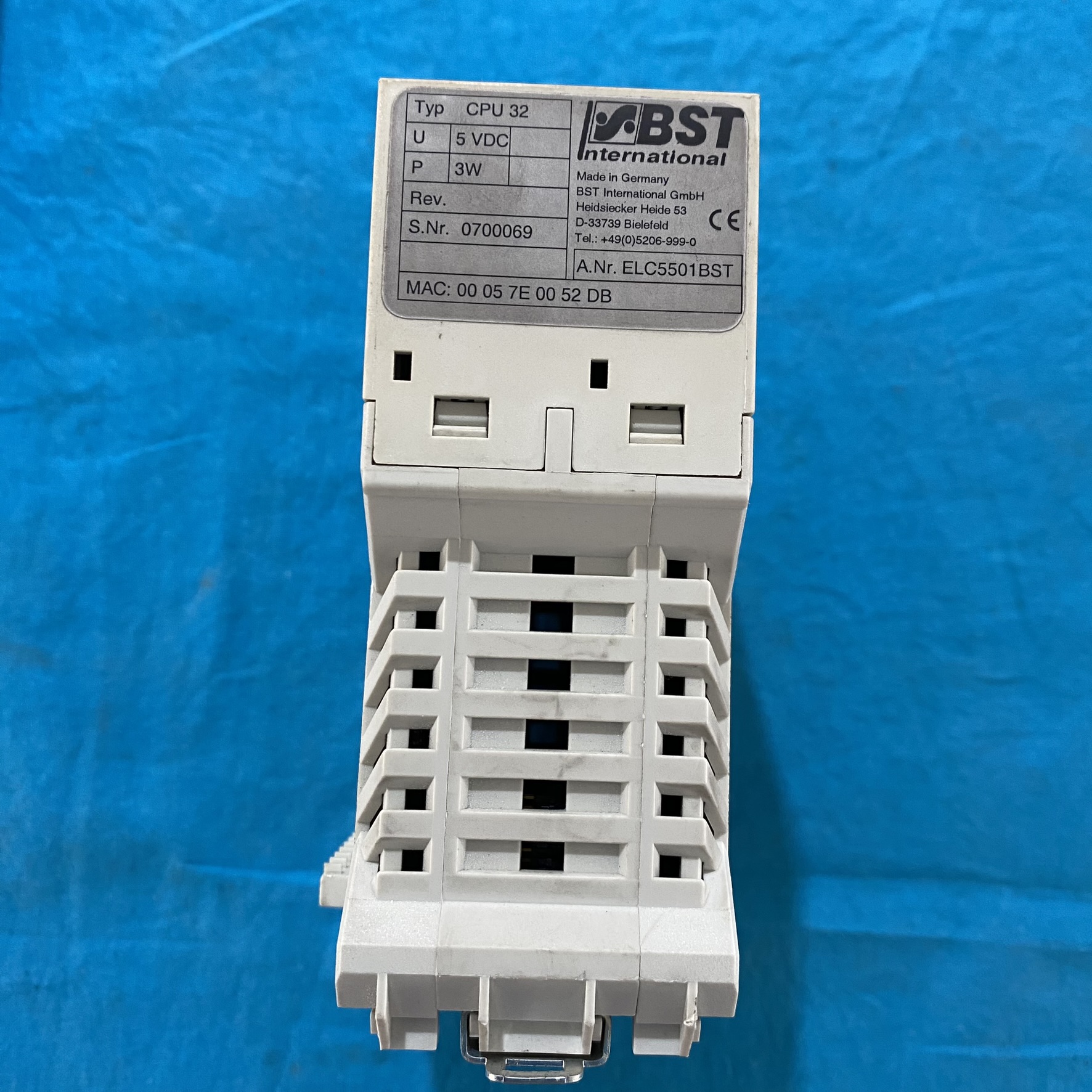

一、核心技术参数与功能特性

1. 硬件架构与通信能力

• 处理器性能：
  采用 32 位 RISC 架构处理器，主频最高 160MHz，支持实时多任务处理（如物料纠偏算法与通信任务并行运行）。

• 通信接口：

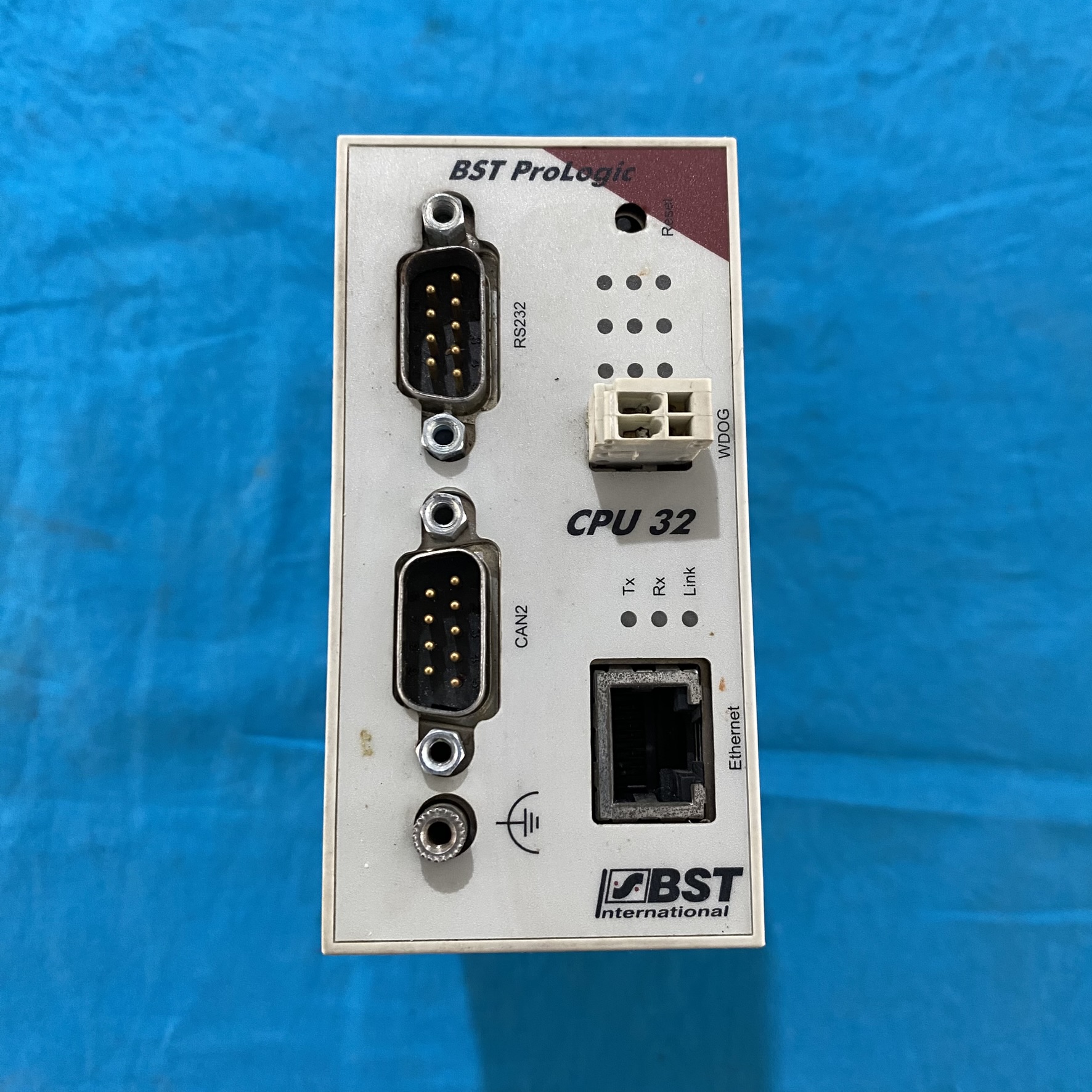

• 标配1 个 CAN 总线口（支持 CANopen 协议）、1 个 RS232 串口（用于参数配置）、1 个以太网口（支持 TCP/IP 协议），可同时连接 HMI、PLC 及远程监控系统。

• 支持 Modbus RTU/ASCII、Profinet 等工业协议，兼容西门子、三菱等主流 PLC 品牌。

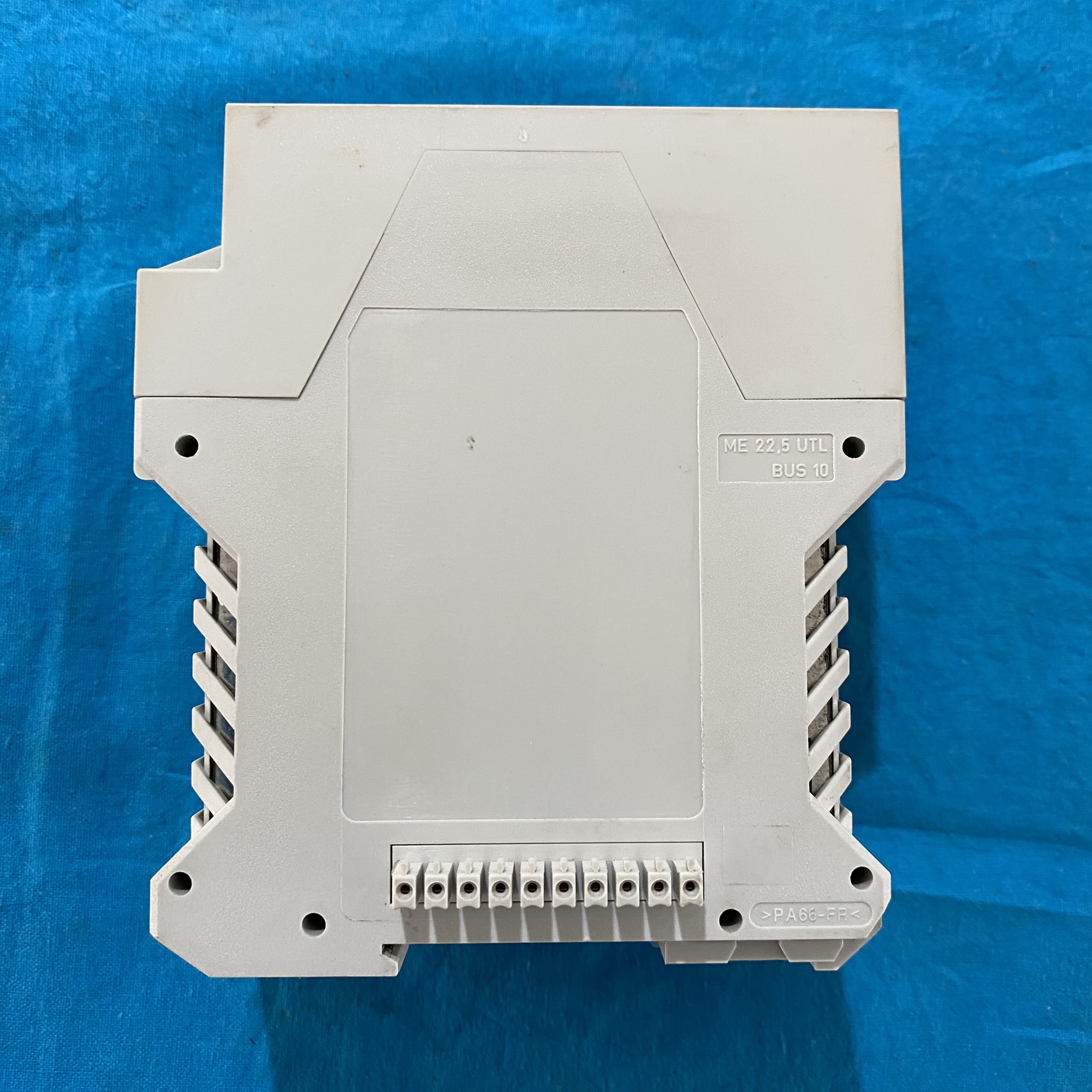

• 扩展能力：
  通过背板总线可连接模拟量输入模块（如 NB-AI4-11）、数字量输出模块，最大支持256 点 I/O 扩展。

2. 软件与编程

• 编程环境：
  使用 BST 专用编程软件ProLogic Studio，支持梯形图（LD）、结构化文本（ST）等编程语言，兼容 Windows 系统。

• 功能指令：

• 内置PID 控制算法，可直接实现温度、压力等模拟量的闭环控制。

• 支持步进控制（SC 命令），简化顺序控制程序开发（如包装机械流程控制）。

• 数据存储：
  内置2MB EEPROM，程序及数据无需电池即可长期保存，适合频繁停电场景。

3. 典型应用场景

• 物料纠偏系统：
  配合 BST 传感器（如 IR2001/10/100）实现卷材边缘或中线的精准定位，广泛应用于印刷、包装、纺织等行业。

• 小型生产线控制：
  连接变频器、伺服驱动器等执行机构，实现传送带速度调节、设备启停联动等功能。

• 远程监控与诊断：
  通过以太网接口接入工厂局域网，支持远程参数修改、故障报警推送（如通信中断、传感器异常）。

二、沈阳本地化支持资源

1. 官方技术支持

• 德国 BST 中国代表处

• 提供硬件选型指导及通信协议调试支持（如 CANopen 从站配置、Modbus 寄存器映射）。

• 可协助诊断程序逻辑错误（如定时器精度偏差）或通信中断故障（需提供 PLC 程序备份）。

• 地址：上海市浦东新区东方路 1217 号陆家嘴金融服务广场 1 号楼 1803 室（沈阳用户可通过邮件或电话获取支持）。

• 服务范围：

• 联系方式：电话 021-6888-5555，邮件可发送至 support@bst-group.com（需注明设备型号及故障现象）。

2. 沈阳本地服务商

• 沈阳工厚自动化设备有限公司

• 提供24 小时应急维修，可修复通信模块损坏（如 CAN 总线芯片更换，费用约 800 元）、EEPROM 数据丢失（通过专用设备恢复程序）。

• 支持模块级交换服务（租金约 300 元 / 天），减少停机时间。

• 地址：铁西区沈辽西路 17 甲 4 网点 11 门

• 资质：东北区域工业控制器维修认证服务商

• 服务特色：

• 收费标准：基础检测费 150 元，主板维修约 1800 元，本地取送件免费。

• 联系方式：电话 024-25856789，技术支持微信：13998125530。

• 沈阳森美瑞科技有限公司

• 地址：和平区三好街华强电子世界 3 楼

• 库存情况：常备 BST CPU32 现货，含税价约 12,800 元 / 块，支持4 小时闪送服务。

• 验证方式：备件标签需含富士原厂二维码，可通过官网 “防伪查询” 验证。

•

三、系统集成与通信配置

1. 与 HMI 连接

• 威纶通 MT506LV4CN 配置：

• HMI 数值输入框关联 BST CPU32 数据寄存器（如 D100），指示灯关联内部继电器（如 M0）。

• 通信协议：Modbus RTU

• 波特率：9600bps，数据位 8，停止位 1，无校验

• 从机地址：1（与 BST CPU32 程序中设置一致）

• 在 HMI 组态软件中设置：

• 数据映射：

2. 与 PLC 协同控制

• 西门子 S7-1200 连接：

• S7-1200 的 DB1.DBW0 → BST CPU32 的 % MW0（设定速度）

• BST CPU32 的 % MW2 → S7-1200 的 DB1.DBW2（实际速度）

• 通过 Profinet 协议实现数据交互，BST CPU32 作为从站，PLC 作为主站。

• 示例数据映射：

3. 程序开发建议

• 代码优化：

• 使用结构化编程（SFC 顺序功能图），提升程序可读性与维护效率。

• 对关键输出（如电机启停）添加互锁保护，避免误动作导致设备损坏。

四、常见故障排查与处理

1. 通信中断

• 现象：HMI 显示 “通信失败”，BST CPU32 通信指示灯闪烁。

• 排查步骤：

1. 使用串口调试工具（如 Putty）测试 RS232 信号质量，确保 A/B 线序正确。

2. 检查 BST CPU32 的 IP 地址是否与监控系统在同一网段（默认 192.168.0.1）。

3. 临时接入 USB 转 CAN 转换器（如 MOXA UC-7424），排除 BST CPU32 端口故障。

2. I/O 信号异常

• 现象：输入信号（如按钮）无反馈，输出继电器不动作。

• 诊断方法：

1. 通过 ProLogic Studio 软件监控输入寄存器（如 X0-X23）状态，确认信号是否正常输入。

2. 测量输出端子电压（继电器型输出为 AC 250V/DC 30V），若异常需更换 I/O 模块（成本约 1,500 元）。

3. 系统死机

• 现象：BST CPU32 无响应，所有指示灯熄灭。

• 应急方案：

1. 断电重启设备，若恢复正常需检查电源稳定性（加装滤波器）。

2. 若频繁死机，可能为处理器过热，需清理散热孔灰尘或更换散热风扇（费用约 200 元）。

五、预防性维护与升级建议

1. 定期保养

• 清洁与检查：

• 每季度使用压缩空气吹扫内部灰尘，避免散热孔堵塞。

• 检查扩展模块背板连接是否牢固，防止振动导致接触不良。

• 程序备份：

• 通过 ProLogic Studio 软件导出程序文件（.plg 格式），存储至云端或本地硬盘，建议每月更新一次。

2. 系统升级

• 硬件替代：

• 若需扩展功能，可升级至BST CPU32X（支持双以太网口），或迁移至MICREX-SX 系列 PLC（支持冗余控制）。

• 软件优化：

• 采用在线调试功能，实时监控变量状态并修改程序，减少停机时间。

3. 环境监控

• 在控制柜内安装温湿度传感器（如 DHT22），确保温度≤40℃、湿度≤70% RH，避免电子元件老化加速。

六、技术文档与资源获取

1. 官方文档：

• 《ProLogic CPU32 硬件手册》（含接口定义、安装尺寸）

• 《ProLogic Studio 编程指南》（含指令详解与示例程序）

• 通过德国 BST 官网（www.bst-group.com）下载：

• 沈阳工厚自动化可提供纸质版手册（需现场登记领取）。

2. 视频教程：

• BST 官方 YouTube 频道发布《ProLogic CPU32 通信调试实战》等视频，涵盖 Modbus 配置、程序下载等操作演示。

3. 技术社区：

• 访问 BST 技术论坛（forum.bst-group.com），在 “工业自动化” 板块获取用户经验分享。
