一、核心技术参数与功能特性

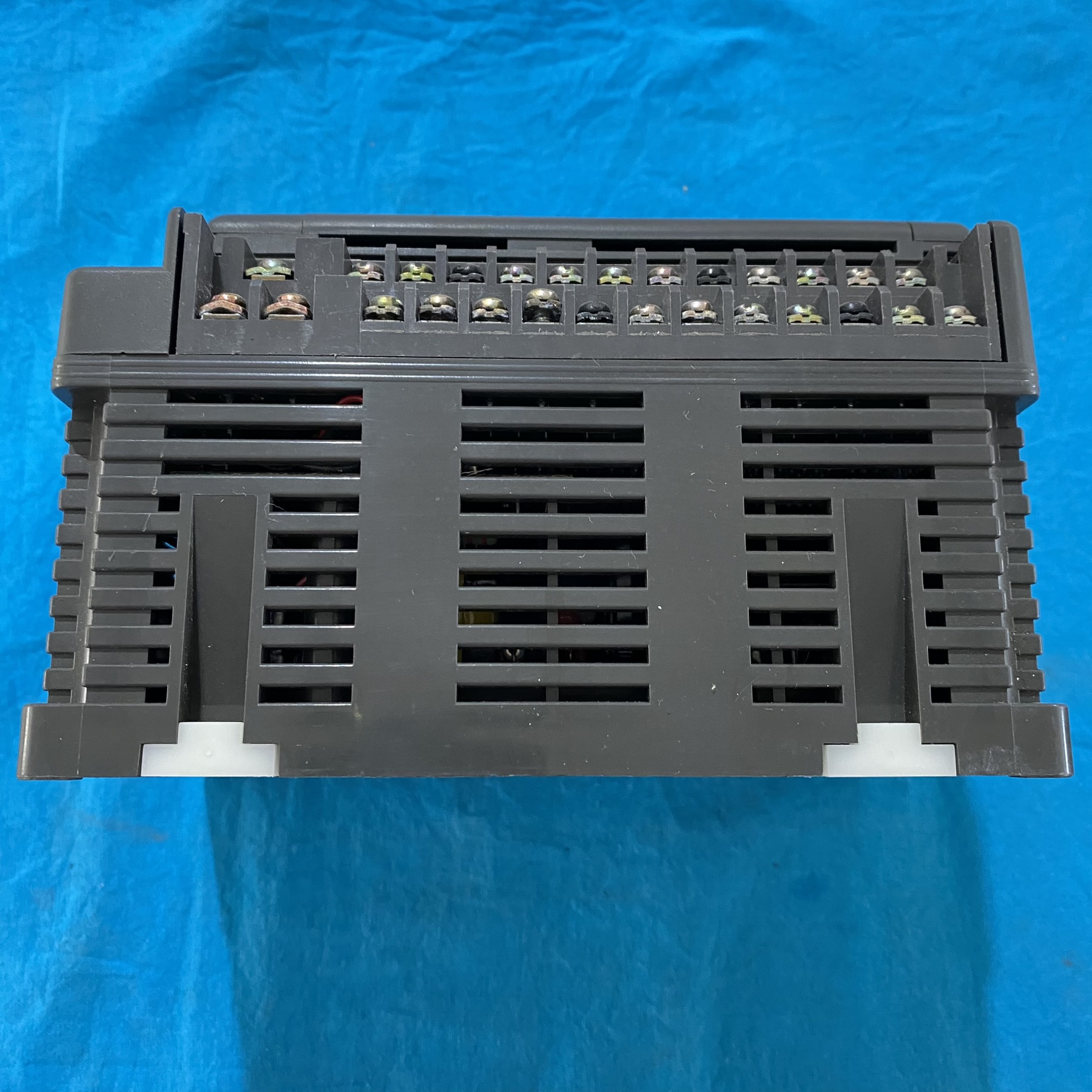

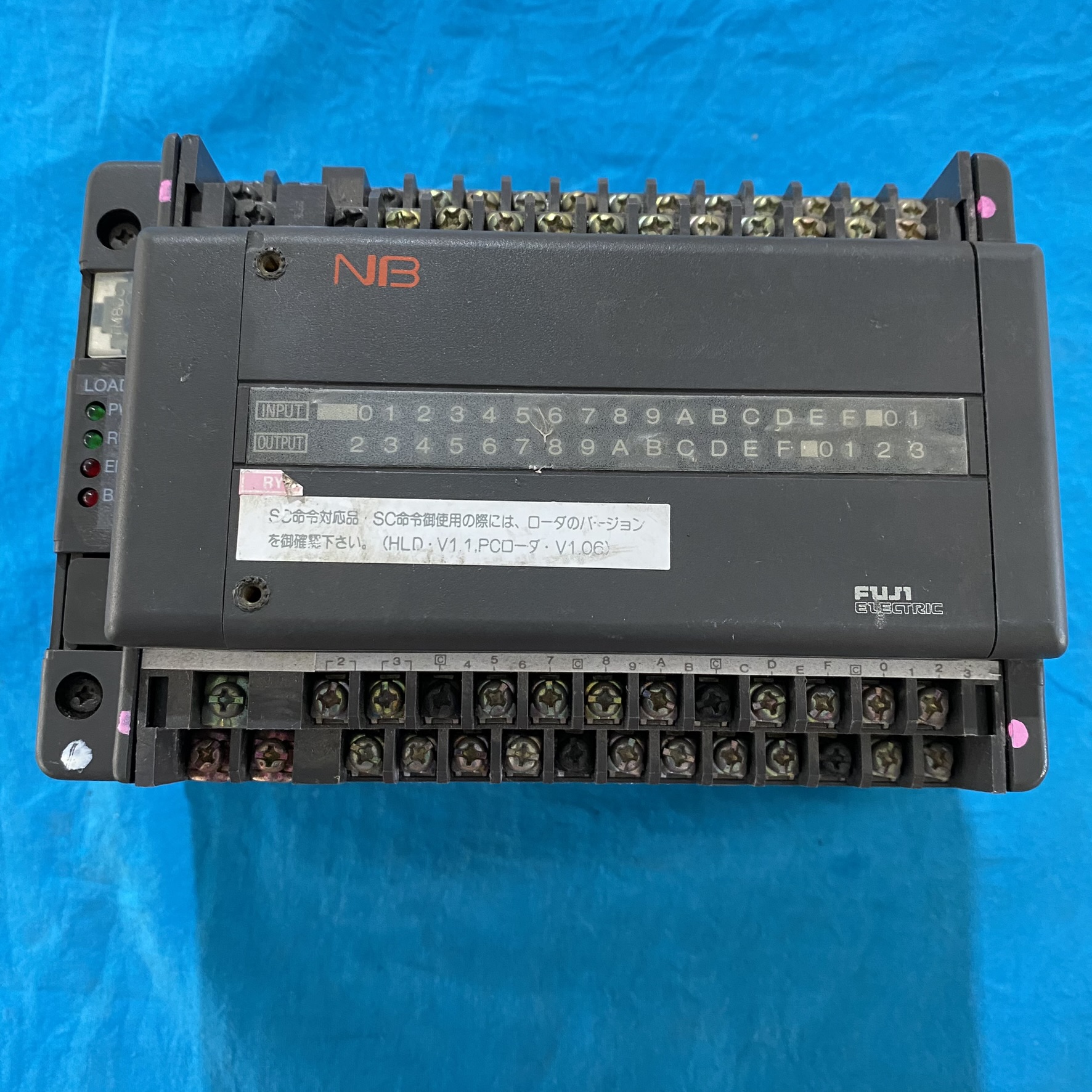

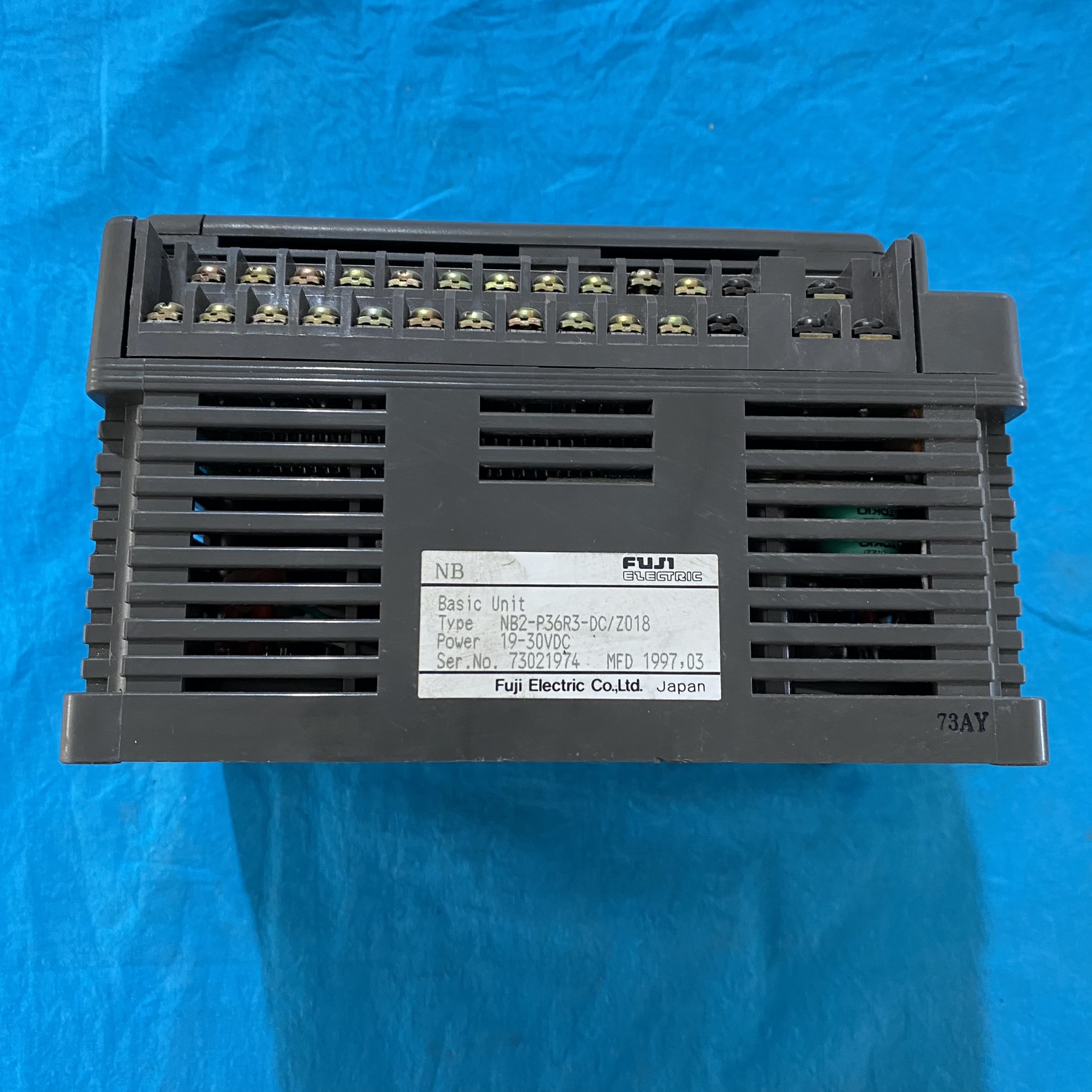

1. 硬件规格

• 控制能力：

• 支持24 点输入 / 12 点输出（共 36 点 I/O），输入类型为 DC 24V，输出类型为继电器（Relay），适应工业现场高电压、大电流控制需求。

• 内置高速计数器（10kHz），可直接连接编码器实现精准定位控制（如细纱机钢令板升降控制）。

• 通信接口：

• 标配RS-485 通信端口，支持 Modbus RTU 协议，可与 HMI、变频器等设备无缝对接。

• 扩展能力：通过 N 总线（N-Bus）可连接扩展模块（如模拟量输入模块 NB-AI4-11），最大支持256 点 I/O 扩展。

• 环境适应性：

• 工作温度范围：0-50℃，存储温度：-20-60℃，防护等级 IP20（机柜内安装），适应粉尘、振动环境。

• 物理规格：尺寸 192×138×55mm，重量约 400g，支持嵌入式面板安装（开孔尺寸 182×128mm）。

2. 软件与编程

• 编程软件：使用富士Flex Logic编程软件，支持梯形图（LD）、指令表（IL）等多种编程语言，兼容 Windows 系统。

• 功能指令：

• 支持步进控制（SC 命令），简化顺序控制程序开发（如包装机械流程控制）。

• 内置EEPROM 存储器，程序及数据无需电池即可长期保存，适合频繁停电场景。

3. 典型应用场景

• 纺织机械：如细纱机三自动控制（落纱、钢令板升降、主轴制动），通过接近开关检测机械位置，替代传统凸轮控制器。

• 小型生产线：配合 HMI 实现参数设置（如温度、压力）与状态监控，可控制传送带启停、报警输出等。

• 设备改造：替换老化继电器控制系统，简化接线并提升可靠性（如旧机床电气改造）。

二、沈阳本地化支持资源

1. 官方技术支持

• 富士电机沈阳办事处

• 提供 NB2-P36R3-DC/Z018 的硬件选型指导及通信协议调试支持（如 Modbus 寄存器地址配置）。

• 可协助诊断程序逻辑错误（如定时器 / 计数器异常）或通信中断故障（需提供 PLC 程序备份）。

• 地址：辽宁省沈阳市沈河区惠工街 10 号卓越大厦 1205 室

• 服务范围：

• 联系方式：电话 024-2252-8852，邮件可发送至 support@fujielectric.com.cn

2. 授权维修服务商

• 沈阳海汇工控技术有限公司

• 提供24 小时应急维修，可修复电源模块损坏（维修成本约 2,800 元）、I/O 模块故障（维修成本约 1,500 元）等硬件问题。

• 支持模块级交换服务（租金约 300 元 / 天），减少停机时间。

• 地址：和平区三好街华强电子世界 3 楼（距用户所在地较近）

• 资质：富士电机东北区域认证维修中心

• 服务特色：

• 联系方式：电话 024-66856925，技术支持微信：13998125530

3. 备件供应渠道

• 本地供应商：

• 地址：和平区三好街华强电子世界 3 楼

• 库存情况：常备 NB2-P36R3-DC/Z018 现货，含税价约 12,800 元 / 块，支持4 小时闪送服务。

• 验证方式：备件标签需含富士原厂二维码，可通过官网查询真伪（www.fujielectric.com/spareparts）。

• 沈阳森美瑞科技有限公司

• 线上采购：

• 阿里巴巴平台：厦门奥图美讯等供应商可提供沈阳地区次日达服务，价格约 11,500 元 / 块（含 13% 增值税）。

• 注意事项：避免采购二手翻新设备，优先选择 “原厂未拆封” 标识产品。

•

三、系统集成与通信配置

1. PLC 与 HMI 连接

• 通信设置：

• 通信协议：Modbus RTU

• 波特率：9600bps，数据位 8，停止位 1，无校验

• 从机地址：1（与 PLC 程序中设置一致）

• 连接威纶通 MT506LV4CN 等 HMI 时，需在 HMI 组态软件中设置：

• 数据映射：

• HMI 数值输入框关联 PLC 数据寄存器（如 D100），指示灯关联内部继电器（如 M0）。

2. 扩展模块配置

• 模拟量控制：

• 通道 0-3 对应 PLC 数据寄存器 D200-D203（4-20mA 信号）。

• 可实现温度、压力等模拟量的实时采集与 PID 调节。

• 连接 NB-AI4-11 模拟量输入模块时，需在 Flex Logic 软件中配置：

3. 程序开发建议

• 代码优化：

• 使用 ** 步进控制（SC 命令）** 替代传统继电器逻辑，减少程序步数（如细纱机落纱流程可缩短 30% 代码量）。

• 对关键输出（如电机启停）添加互锁保护，避免误动作导致设备损坏。

四、常见故障排查与处理

1. 电源故障

• 现象：PLC 电源指示灯不亮，所有模块无响应。

• 排查步骤：

1. 测量输入电压是否为 AC 100-240V（允许 ±15% 波动）。

2. 检查电源模块接线端子是否松动或氧化（用砂纸清洁触点）。

3. 若电源模块损坏，联系沈阳海汇工控更换（成本约 2,800 元）。

2. 通信中断

• 现象：HMI 显示 “通信失败”，PLC 通信指示灯闪烁。

• 应急方案：

1. 使用串口调试工具（如 Putty）测试 RS-485 信号质量，确保 A/B 线序正确。

2. 临时接入 USB 转 485 转换器（如 MOXA UC-7424），排除 PLC 端口故障。

3. 检查 PLC 程序中通信参数设置（如从机地址、波特率）是否与 HMI 匹配。

3. I/O 信号异常

• 现象：输入信号（如按钮）无反馈，输出继电器不动作。

• 诊断方法：

1. 通过 Flex Logic 软件监控输入寄存器（如 X0-X23）状态，确认信号是否正常输入。

2. 测量输出端子电压（继电器型输出为 AC 250V/DC 30V），若异常需更换 I/O 模块（成本约 1,500 元）。

五、预防性维护与升级建议

1. 定期保养

• 清洁与检查：

• 每季度使用压缩空气吹扫 PLC 内部灰尘，避免散热孔堵塞。

• 检查扩展模块背板连接是否牢固，防止振动导致接触不良。

• 程序备份：

• 通过 Flex Logic 软件导出程序文件（.flx 格式），存储至云端或本地硬盘，建议每月更新一次。

2. 系统升级

• 硬件替代：

• 若需扩展功能，可升级至NB2W36R-11（支持以太网通信），或迁移至MICREX-SX 系列 PLC（支持冗余控制）。

• 软件优化：

• 采用结构化编程（SFC 顺序功能图），提升程序可读性与维护效率。

3. 环境监控

• 在 PLC 控制柜内安装温湿度传感器（如 DHT22），确保温度≤40℃、湿度≤70% RH，避免电子元件老化加速。

六、技术文档与资源获取

1. 官方文档：

• 《NB 系列 PLC 硬件手册》（含模块尺寸、接线图）

• 《Flex Logic 编程指南》（含指令详解与示例程序）

• 通过富士电机官网（www.fujielectric.com）下载：

• 沈阳办事处可提供纸质版手册（需现场登记领取）。

2. 视频教程：

• 富士电机官方 B 站频道发布《NB 系列 PLC 通信调试实战》等视频，涵盖 Modbus 配置、程序下载等操作演示。

3. 技术社区：

• 访问富士电机技术论坛（forum.fujielectric.com），在 “工业自动化” 板块获取用户经验分享。
