一、核心技术参数与功能

1. 硬件规格

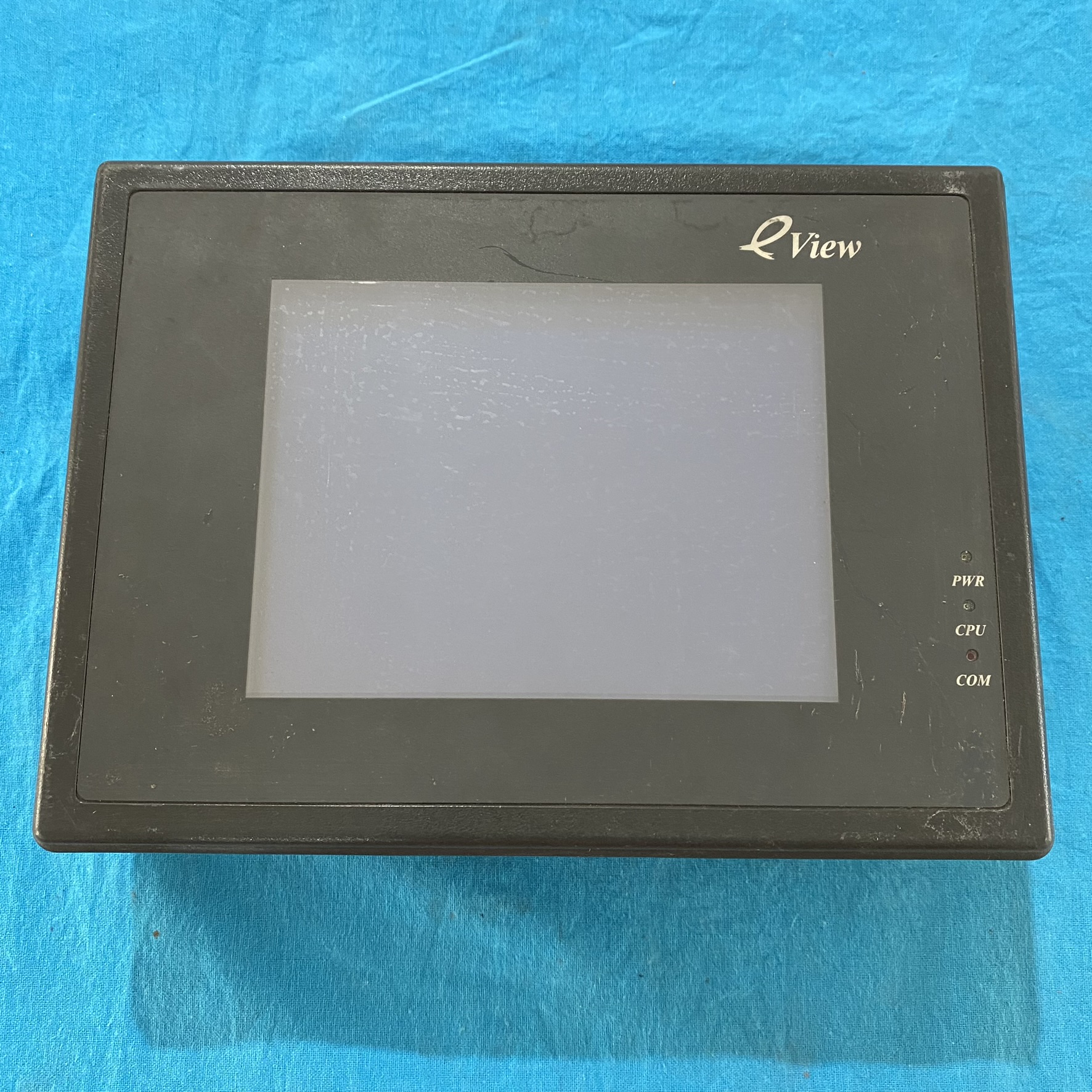

• 屏幕参数：5.6 英寸单色 STN 液晶屏，分辨率 320×240，背光类型为 LED（寿命约 50,000 小时），支持电阻式单点触控（响应时间 < 10ms）。

• 电源要求：DC 24V（允许范围 18-30V），典型功耗 3.5W，最大功耗 5W，具备过压保护（36V DC max）。

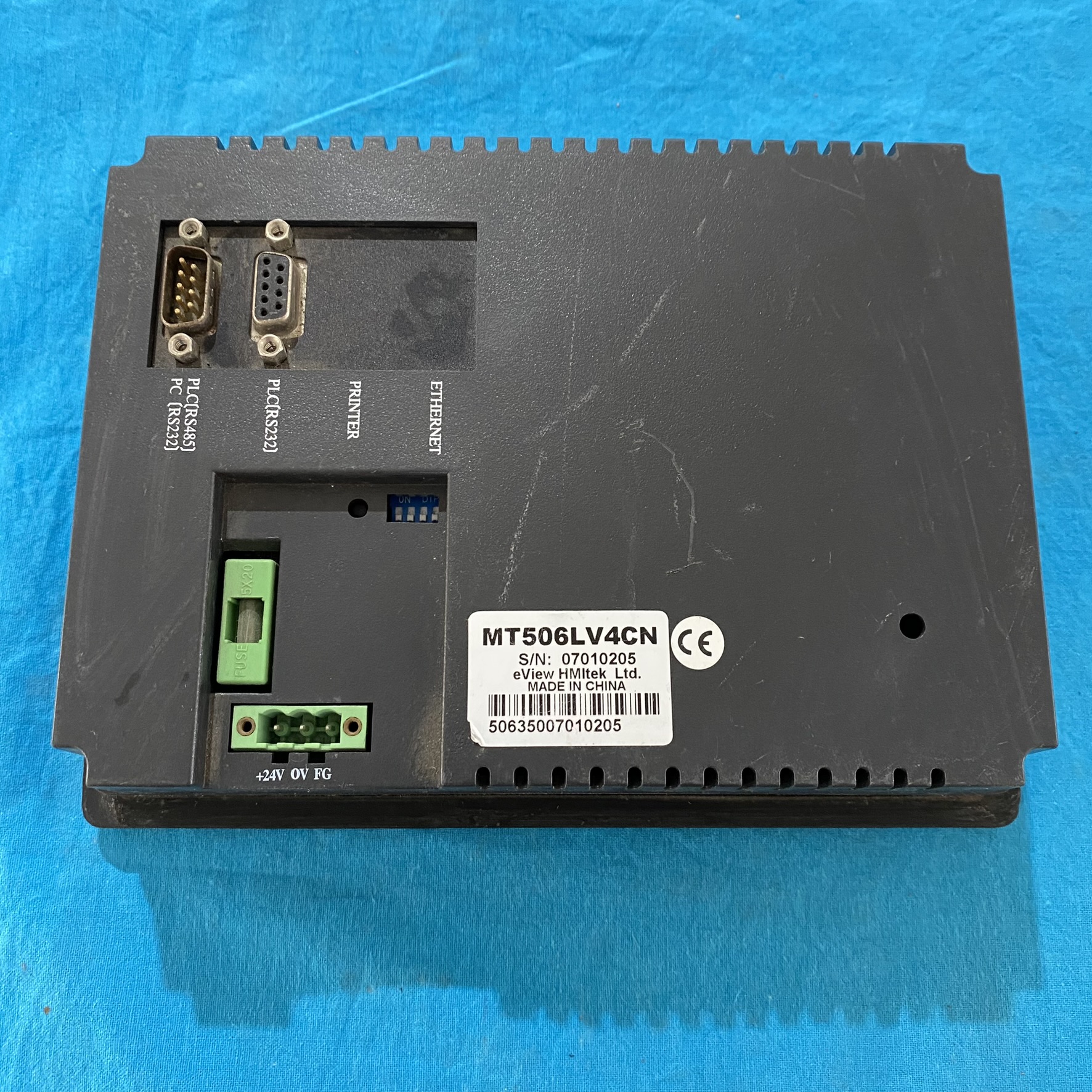

• 通信接口：1 路 RS232（DB9）、1 路 RS485（端子排），支持 Modbus RTU 协议（主 / 从模式），可直接对接西门子 S7-200、三菱 FX 系列、台达 DVP 等主流 PLC。

• 环境适应性：工作温度 0-50℃，存储温度 - 20-60℃，湿度 10%-90% RH（无凝露），前面板防护等级 IP65，适合粉尘、油污的工业现场。

• 物理规格：尺寸 192×138×55mm，重量约 400g，支持嵌入式面板安装（开孔尺寸 182×128mm）。

2. 核心功能

• 组态支持：兼容威纶通经典组态软件 “EasyBuilder 500”（需 V2.8.0 以上版本），支持基础图形控件（按钮、指示灯、数值输入框）、报警显示、数据记录（需外接存储）。

• 扩展能力：通过 RS485 可连接温度控制器、变频器等外设，支持固件通过 RS232 接口升级。

二、典型应用场景

• 小型机床：显示主轴转速、进给量，接收手动启停指令。

• 包装机械：设置包装速度、计数阈值，展示运行状态（如缺料报警）。

• 暖通设备：配合 PLC 控制风机、水泵，显示温度、压力等参数。

• 农业自动化：在灌溉系统、温室控制中，作为参数设置与状态监控界面。

三、维修支持与本地化服务（以沈阳为例）

1. 官方服务渠道

• 威纶通官方售后

• 全国服务热线：400-888-0872（周一至周五 9:00-18:00），提供远程故障诊断（如通信协议调试、固件升级指导）。

• 维修流程：通过官网 “服务支持” 提交维修申请，获取 RMA 编号后寄送至深圳总部（维修周期 7-10 个工作日）。

• 费用参考：基础检测费 150 元，屏幕更换约 400-600 元，主板维修约 300-500 元，维修后质保 3 个月。

2. 沈阳本地服务商

• 沈阳威控自动化科技有限公司

• 现场排查基础故障（如触控失灵、电源接口松动），提供屏幕校准、固件刷新服务。

• 更换易损件（如背光板、触控膜），维修周期 2-3 个工作日。

• 地址：沈河区青年大街 219 号华新国际大厦 1203 室

• 资质：威纶通东北区域授权经销商及维修服务商

• 服务范围：

• 收费标准：基础维修 200-300 元，屏幕更换 500-700 元（使用兼容备件），本地取送件免费。

• 联系方式：024-23186778

• 沈阳科创自动化技术有限公司

• 地址：铁西区兴工北街 64 号海韵广场 B 座 1208 室

• 服务特色：提供 “旧机置换” 服务（补差价更换新型号如 MT6051iP），适合设备升级需求。

四、技术文档获取渠道

1. 官方平台

• 威纶通官网：
  登录www.weintek.com→ 点击 “服务与支持”→“下载中心”→ 在 “人机界面” 栏目搜索 “MT506LV4CN”，可获取：

• 《MT506LV4CN 硬件手册》（含接口定义、安装尺寸、电气参数）。

• 《EasyBuilder 500 组态软件操作指南》（指导界面设计与下载）。

• 《故障排除手册》（常见代码如 “E01 通信失败” 解析）。

• 技术支持邮箱：
  发送邮件至 support@weintek.com，注明 “MT506LV4CN 文档申请”，可获取定制化资料（如拆解步骤示意图）。

2. 本地化资源

• 沈阳威控自动化可提供纸质版手册（需现场登记领取），并协助解读文档中的维修步骤（如 “RS485 接口检测方法”）。

• 威纶通技术论坛（forum.weintek.com）的 “legacy HMI” 板块，有用户分享的维修经验及手册补充说明。

五、常见故障与排查

1. 屏幕无显示

• 排查：检查 24V 电源是否正常（用万用表测输入电压）；若电源正常，可能为背光板损坏（LED 老化）。

• 解决：更换背光板（费用约 200 元），建议同时检查电源稳定性（加装滤波器）。

2. 通信失败

• 排查：确认 RS485 接线（A/B 线序是否正确）；用 “Modbus 调试助手” 测试 PLC 侧通信是否正常；检查 HMI 的波特率、地址是否与 PLC 匹配（默认波特率 9600，地址 1）。

• 解决：若接口损坏，需维修主板通信芯片（如 MAX485，费用约 300 元）。

3. 触控无响应

• 排查：用软布清洁屏幕表面（避免油污影响触控）；通过 EasyBuilder 软件执行 “触控校准”（需用触摸笔点击校准点）。

• 解决：触控膜磨损需更换（费用约 150 元），建议选择耐磨型替代件延长寿命。

六、使用建议

1. 组态设计：因屏幕为单色，建议用对比度高的黑白界面设计，关键参数用闪烁效果突出显示。

2. 备件储备：针对老旧设备，可提前采购易损件（如电源模块、触控膜），通过沈阳本地供应商（如沈阳森美瑞科技）现货采购。

3. 升级替代：若设备需扩展功能（如彩色显示、以太网通信），可考虑威纶通新型号 MT6051iP（5.6 英寸彩色，兼容原有组态文件），含税价约 1200 元

一、前期准备

1. 软件安装

• 从威纶通官网（www.weintek.com）下载对应版本的 EasyBuilder Pro（需注册账号），支持 Windows 系统，安装时勾选 “USB 驱动”（用于 HMI 与电脑连接）。

• 安装完成后，启动软件，首次使用需选择 “新建项目”。

2. 硬件型号匹配

• 在新建项目窗口，选择对应的 HMI 型号（如 “MT8102iE”“TK6071iP” 等），若不确定型号，可通过 HMI 背面标签查询，或选择 “通用型号” 后在后续步骤中修改。

• 选择 PLC 品牌及型号（如西门子 S7-1200、三菱 FX5），软件会自动匹配通信协议（如 Modbus、MPI）。

•

二、界面设计核心步骤

1. 创建基础页面

• 软件默认生成 “页面 0”（首页），可通过左侧 “页面管理” 右键添加新页面（如 “参数设置页”“报警页”），最多支持 255 个页面。

• 页面属性设置：双击页面名称，可修改页面标题、背景颜色（推荐工业灰 R:240 G:240 B:240）、切换动画（如淡入淡出）。

2. 添加界面控件

• 显示类：

• 数值显示：绑定 PLC 寄存器（如 D100），显示温度、压力等数值，可设置单位（℃、MPa）、小数位数。

• 指示灯：通过 PLC 位状态（如 M0）控制亮灭，用于显示设备运行 / 停止状态（绿色运行、红色停止）。

• 文本标签：添加静态文字（如 “水泵控制”“设定压力”），支持字体大小、颜色调整。

• 操作类：

• 按钮：设置 “按下时” 动作（如置位 M0 启动设备、复位 M1 停止设备），可添加文字（“启动”“停止”）和图标。

• 数值输入：用于修改参数（如设定温度），绑定 PLC 寄存器（如 D200），可设置输入范围（如 0-100℃）。

• 切换开关：用于模式切换（如手动 / 自动），通过位状态（M2）控制。

• 辅助类：

• 页面切换按钮：绑定目标页面编号（如点击跳转到 “页面 1”），实现多页面导航。

• 报警显示：添加 “报警显示” 控件，自动关联报警变量，显示故障信息（需提前配置报警组）。

3. 控件属性配置（以 “启动按钮” 为例）

• 拖拽 “按钮” 控件到页面，双击打开属性窗口：

• 基本属性：设置按钮大小（如 80×40 像素）、位置、文字 “启动”、字体红色。

• 事件设置：选择 “按下时”→“置位”→ 选择 PLC 寄存器（如 M0，对应 PLC 的启动信号）。

• 样式设置：勾选 “按下效果”（如颜色变深），提升操作反馈。

4. 变量关联（核心步骤）

• 所有控件需关联 PLC 变量才能实现数据交互，通过左侧 “数据词典” 管理变量：

• 点击 “新增”→ 选择变量类型（如 “PLC 寄存器”→“D 寄存器”）→ 填写地址（如 D100）、数据类型（整数 / 浮点数）、注释（“实际温度”）。

• 控件绑定变量：选中控件（如数值显示），在属性窗口的 “关联变量” 中选择已创建的变量（如 “实际温度”）。

5. 通信参数设置

• 在左侧 “系统参数”→“设备列表”，确认 PLC 通信参数：

• 协议：默认 Modbus RTU（适用于多数 PLC），或选择对应品牌专用协议（如西门子 PPI）。

• 端口：HMI 的 COM 口（如 COM1），波特率（如 9600）、数据位（8）、停止位（1）、校验位（无），需与 PLC 设置一致。

• 测试通信：点击 “通信测试”，若提示 “连接成功”，则参数正确。

三、模拟与下载

1. 模拟运行（推荐先测试）

• 点击顶部工具栏 “模拟” 按钮（或按 F5），软件会启动虚拟 HMI 界面，可模拟操作按钮、查看数值变化。

• 若需与真实 PLC 通信测试，确保电脑与 PLC 连接（如通过以太网 / 串口），在模拟界面点击 “在线模拟”。

2. 下载到 HMI

• 用 USB 线连接电脑与 HMI，HMI 通电后，软件会自动识别设备（右下角显示 “已连接”）。

• 点击 “下载” 按钮，选择下载内容（“工程文件”“固件”，首次下载建议勾选 “固件升级”），等待进度条完成（约 1-3 分钟）。

• 下载完成后，HMI 会自动重启并显示设计的界面。

四、实用技巧

1. 界面美化

• 使用 “图库” 功能：软件内置工业图标（如泵、阀、电机），拖拽到页面可提升专业性。

• 统一风格：按钮、指示灯尺寸保持一致（如按钮统一 80×40 像素），颜色遵循行业规范（启动绿、停止红、报警黄）。

2. 高效设计

• 复制粘贴：相同类型的控件（如多个指示灯）可复制后修改关联变量，减少重复操作。

• 模板页面：将常用布局（如标题栏、返回按钮）保存为模板，新页面直接调用。

3. 故障排查

• 若变量无数据：检查 “数据词典” 中变量地址是否正确（如 PLC 实际地址为 D200，而非 D100）、通信参数是否匹配。

• 控件无响应：确认按钮 “事件设置” 是否正确绑定变量，或 PLC 程序中是否关联了该变量。

五、学习资源

• 官方手册：在 EasyBuilder Pro 中按 F1 调用 “帮助文档”，包含详细控件说明及示例。

• 视频教程：威纶通官网 “服务支持”→“技术视频”，有《零基础入门界面设计》系列教程。

• 社区问答：威纶通技术论坛（forum.weintek.com）可搜索同类问题解决方案。
