一、核心技术参数与功能

1. 硬件规格

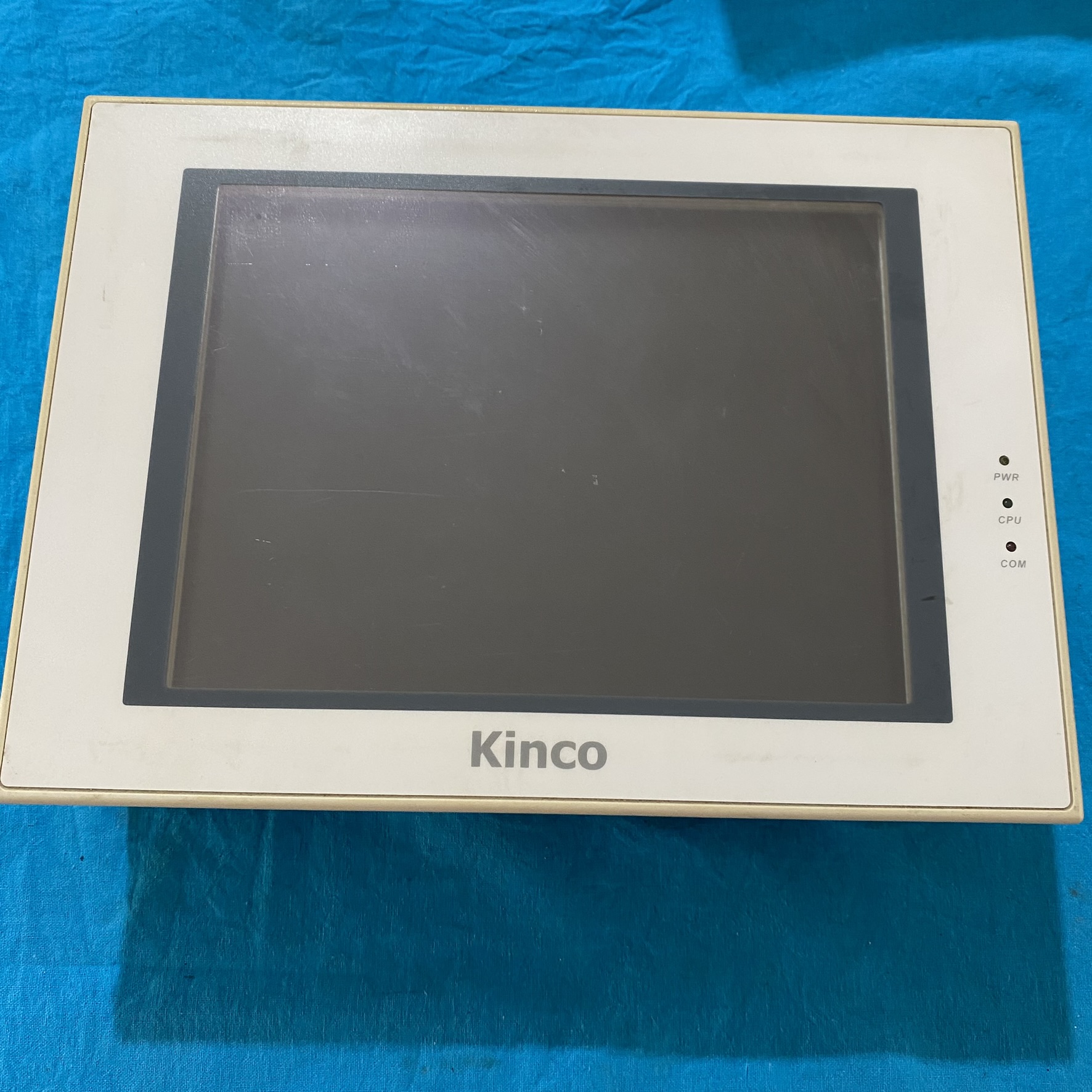

• 屏幕参数：7 英寸 TFT 真彩液晶屏，分辨率 800×480，亮度 300cd/m²，可视角度 140°（水平）/120°（垂直），支持电阻式触控（单点触摸，响应时间 < 5ms）。

• 电源要求：DC 24V（允许范围 18-30V），典型功耗 5W，最大功耗 8W，具备过压、过流保护。

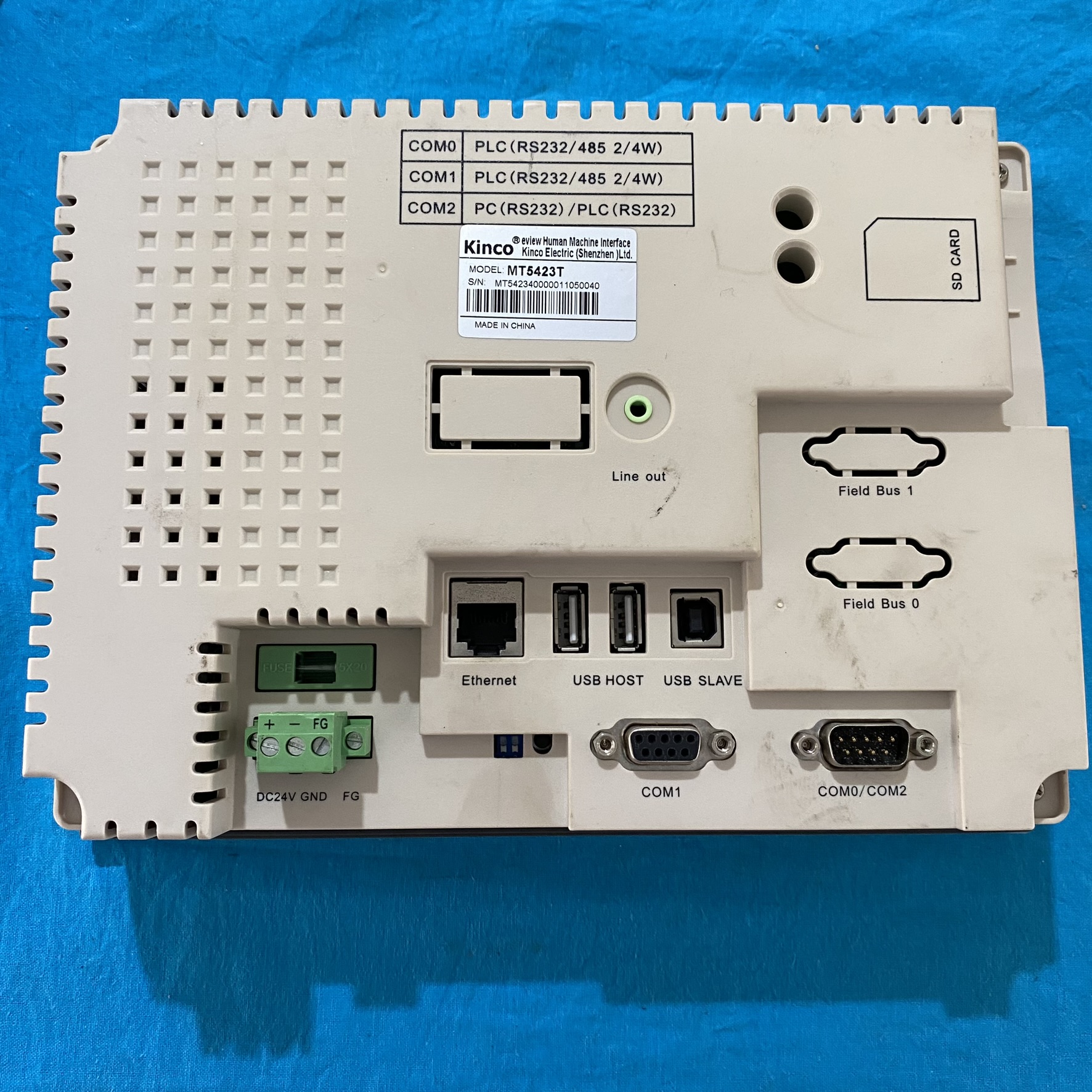

• 通信接口：1 路 RS232（DB9）、1 路 RS485（端子排），支持 Modbus RTU 协议（主 / 从模式），可直接对接西门子、三菱、台达等品牌 PLC。

• 环境适应性：工作温度 0-50℃，存储温度 - 20-60℃，湿度 10%-90% RH（无凝露），防护等级 IP65（前面板），适合粉尘、潮湿的工业现场。

• 物理规格：尺寸 206×153×53mm，重量约 500g，支持嵌入式面板安装（开孔尺寸 192×138mm）。

2. 核心功能

• 组态支持：兼容 Kinco HMI 组态软件 “Kinco DTools”（免费下载），支持图形化编程、动画效果、报警记录、数据趋势图等功能。

• 数据处理：可存储 10 万条历史数据（需外接 U 盘），支持配方管理（最多 1000 组配方），满足批量生产参数切换需求。

• 扩展能力：通过 RS485 可扩展连接温湿度传感器、条码扫描枪等外设，支持 U 盘更新固件或导出数据。

二、典型应用场景

1. 机械制造：用于数控机床、包装机械的参数设置（如转速、压力）与状态监控（运行 / 停机 / 报警）。

2. 生产线控制：在流水线设备中，作为中间层实现 PLC 与操作人员的交互，显示工位状态并接收手动指令。

3. 暖通空调：配合 PLC 控制空调机组的温度、湿度调节，展示实时运行数据与故障代码。

4. 小型自动化系统：替代传统按钮与指示灯，降低布线复杂度，提升操作便捷性（如小型泵站、传送带控制）。

三、维修支持与本地化服务（以沈阳为例）

1. 官方服务渠道

• 步科（KINCO）官方售后

• 全国服务热线：400-820-8877（周一至周五 9:00-18:00），提供远程技术诊断（如通信故障、组态软件问题）。

• 维修流程：通过官方微信公众号 “Kinco 自动化” 提交维修申请，获取 RMA 编号后寄送至上海总部（维修周期 7-10 个工作日）。

• 费用参考：基础检测费 200 元，主板维修约 500-800 元，屏幕更换约 600-1000 元（含备件与人工），维修后质保 6 个月。

2. 沈阳本地服务商

• 沈阳工控自动化有限公司

• 现场故障排查（如触控失灵、通信中断），基础维修（含屏幕校准、固件升级）。

• 更换备件（如电源模块、触控面板），维修周期 3-5 个工作日。

• 地址：和平区三好街 90 号艾特国际花园 1 号楼 1503 室

• 资质：步科东北区域授权经销商及维修服务商

• 服务范围：

• 收费标准：基础维修 300-500 元，屏幕更换 800-1200 元（使用原厂兼容件），本地取送件免费。

• 联系方式：024-23962887

• 沈阳科创自动化技术有限公司

• 地址：铁西区兴工北街 64 号海韵广场 B 座 1208 室

• 服务特色：提供 “备用机租赁”（300 元 / 天），适合紧急停机场景，维修后支持现场调试。

四、采购渠道与备件供应

1. 官方渠道

• 步科天猫旗舰店：MT5423T 含税价约 1500-1800 元 / 台，现货供应，支持 7 天无理由退换（未拆封），质保 1 年。

• 步科官网授权经销商查询：通过官网可定位沈阳本地经销商（如沈阳工控自动化），提供上门演示与技术咨询。

2. 第三方平台

• 阿里巴巴：沈阳本地供应商 “沈阳森美瑞科技” 报价 1450 元 / 台（含 13% 增值税），支持次日达，附出厂检测报告。

• 注意事项：需确认产品标签含 “KINCO” 原厂标识及序列号（可官网验证真伪），避免二手翻新设备。

五、常见故障与快速排查

1. 触控失灵

• 排查：检查屏幕表面是否有油污 / 划痕（用软布蘸酒精清洁）；通过 “Kinco DTools” 软件执行 “触控校准”（需用触摸笔点击校准点）。

• 解决：若校准无效，可能为触控面板损坏，联系服务商更换（费用约 800 元）。

2. 通信中断

• 排查：检查 RS485 接线（A/B 线是否接反）；用万用表测量通信端口电压（正常约 3-5V）；在 PLC 侧测试 Modbus 协议是否正常。

• 解决：若端口损坏，需维修主板通信模块（费用约 500 元）。

3. 无法开机

• 排查：检查 24V 电源是否正常（推荐用稳压电源测试）；查看电源接口是否松动或氧化（用砂纸清洁触点）。

• 解决：电源模块损坏需更换（费用约 300 元），建议同时检查外部供电稳定性（加装浪涌保护器）。

六、使用与维护建议

1. 组态设计：通过 “Kinco DTools” 软件设计界面时，建议将常用按钮尺寸设为≥20×20mm，避免误触；重要参数设置添加密码保护。

2. 定期维护：每 3 个月清洁屏幕（用专用工业清洁剂），检查安装螺丝是否松动（防止振动导致接触不良）。

3. 数据备份：定期通过 U 盘导出组态文件（.kob 格式）和历史数据，避免设备故障导致数据丢失

一、官方技术文档平台

1. 步科官网资料下载中心

• 访问路径：
  登录步科官网（www.kinco.cn）→ 点击顶部导航栏「服务」→ 选择「资料下载」→ 在搜索框输入 “MT5423T” 或相关关键词（如 “维修手册”“用户手册”）。

• 可获取文档：

• 《MT5423T 硬件安装手册》：包含模块拆解步骤、接口定义、电气参数及环境要求。

• 《HMI 组态软件用户手册》：指导使用 Kinco DTools 软件进行工程备份、参数配置及固件升级。

• 《故障诊断指南》：提供常见故障代码解析（如通信中断、触控失灵）及排查流程。

• 操作建议：

• 优先选择 PDF 格式文档，支持离线查阅；若需纸质版，可联系沈阳工控自动化（和平区三好街 90 号）代购。

2. 技术支持邮箱与热线

• 邮件申请：
  发送邮件至步科技术支持邮箱（support@kinco.cn），主题注明 “MT5423T 维修手册申请”，正文提供设备序列号及用途说明，通常 2 个工作日内回复。

• 热线咨询：
  拨打全国技术支持热线 400-700-5281，按语音提示转接工业 HMI 技术组，工程师可指导文档下载或通过邮件发送定制化资料。

•

二、本地化技术支持资源

1. 沈阳授权服务商

• 沈阳工控自动化有限公司

• 提供 MT5423T 维修手册纸质版（需现场登记领取）。

• 工程师可现场演示文档中涉及的触控校准、通信协议配置等操作（需提前预约）。

• 地址：和平区三好街 90 号艾特国际花园 1 号楼 1503 室

• 服务内容：

• 联系方式：024-23962887（工作日 9:00-17:00）。

2. 步科沈阳办事处

• 地址：浑南区创新路 155 号（距用户所在地约 15 公里）

• 服务范围：

• 提供MT5423T 维修手册电子版（存储于 U 盘，现场拷贝）。

• 针对复杂故障（如主板芯片级维修），可提供原厂级维修方案及文档中的拆解工艺指导。

• 预约方式：通过官网 “联系我们” 页面提交预约申请，或拨打沈阳办事处电话 024-83789123。

三、配套工具与资源

1. 组态软件与固件

• Kinco DTools 软件：

• 官网 “下载中心”→“HMI 软件” 栏目下载最新版本（V3.5.2 及以上），包含 MT5423T 专用驱动及工程模板。

• 软件内置在线帮助文档，可通过 F1 快捷键调用，覆盖硬件配置、通信调试等操作指南。

2. 视频教程与案例库

• 步科官方 B 站频道：
  搜索 “步科自动化”，观看《MT5423T 维修实战教程》系列视频，涵盖屏幕更换、通信模块测试等实操演示。

• 技术社区问答：
  访问步科技术论坛（bbs.kinco.cn），在 “HMI 板块” 搜索 “MT5423T”，可获取用户分享的维修经验及文档补充说明。

四、注意事项

1. 文档版本验证：

• 官网文档均标注发布日期（如 “2025 年 6 月修订”），建议优先使用最新版本，避免因旧版文档导致操作偏差。

• 维修手册封面应带有步科防伪水印，可通过官网 “防伪查询” 功能验证真伪。

2. 数据安全提示：

• 文档中涉及的工程备份操作需使用专用 U 盘（FAT32 格式），避免病毒感染导致数据丢失。

• 若需远程获取文档，建议通过步科加密文件传输平台（safe.kinco.cn）接收，确保信息安全。

3. 紧急情况处理：

• 若设备因故障无法读取本地文档，可通过微信公众号 “Kinco 自动化”→“在线客服” 获取应急维修指南（精简版 PDF）。

• 沈阳本地用户可申请4 小时内上门技术支持（需签订服务协议），工程师携带纸质手册及检测工具现场指导。

五、典型应用场景文档示例

1. 硬件检测：

• 依据《MT5423T 硬件安装手册》第 3 章 “触控面板拆解指南”，使用防静电工具拆卸屏幕模组。

• 参照第 5 章 “传感器测试方法”，用万用表检测触控层排线通断（正常阻值＜5Ω）。

2. 软件校准：

• 启动 Kinco DTools 软件，进入 “系统设置”→“触控校准”，按提示点击屏幕十字光标完成校准。

• 若校准无效，需更换触控面板（备件编号：MT5423T-Touch-001），费用约 800 元，可通过沈阳森美瑞科技（和平区三好街）现货采购
