一、核心参数与硬件设计

1. 压力测量特性

• 量程范围：0-1.6 MPa（16 bar），覆盖中压场景，适用于液压泵、压缩机及管道压力监控。

• 测量精度：±1.0% FS（集成机械压力表），触点调整精度≤1.0% FS，重复性≤0.5% FS，满足工业级控制需求。

• 超压保护：可承受 1.5 倍满量程压力（2.4 MPa），真空安全范围 - 1 bar，防止异常压力损坏。

2. 机械与电气设计

• 防护等级：IP65（防尘防喷水），适应车间粉尘、油污环境，符合 IEC 60529 标准。

• 触点类型：单刀双掷（SPDT）或双刀双掷（DPDT）继电器输出，AC250V/5A（阻性负载），直接驱动接触器或 PLC 信号输入。

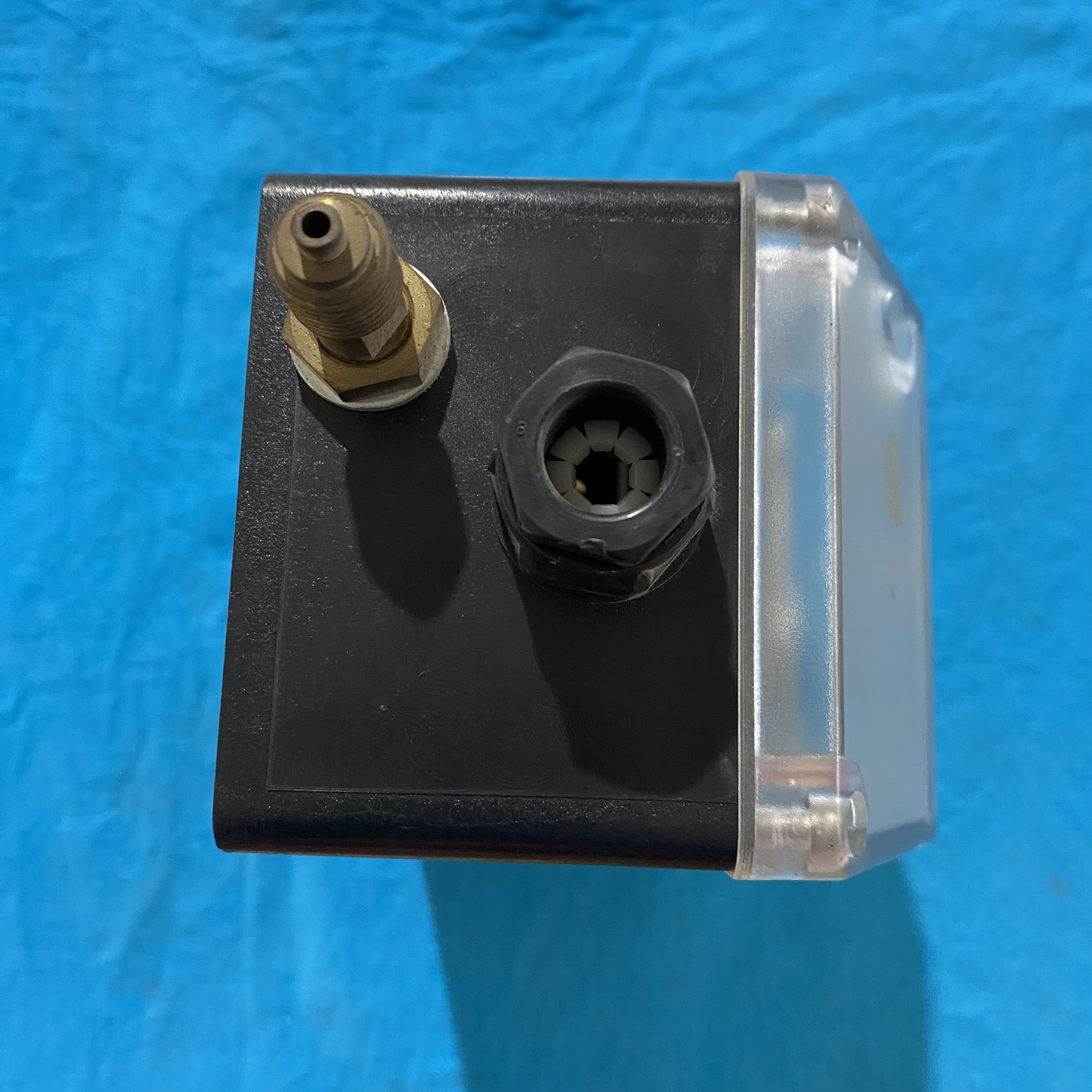

• 过程连接：G1/2"内螺纹（标准）或 NPT 1/2"（可选），兼容主流工业管道接口。

3. 材质与环境适应性

• 接液部件：黄铜（标配）或不锈钢 1.4571（AISI 316Ti，耐腐蚀版本），密封材料为 FKM 氟橡胶，适配水、油、气体介质。

• 温度范围：介质温度 - 20°C 至 + 80°C（不锈钢版本至 + 130°C），环境温度 - 20°C 至 + 80°C，适应宽温工业场景。

二、功能特性与典型应用

1. 基础控制功能

• 压力阈值触发：通过机械旋钮调节设定点（如 0.8 MPa），当压力超过或低于阈值时触点动作，可实现泵启停、阀门开关等逻辑控制。

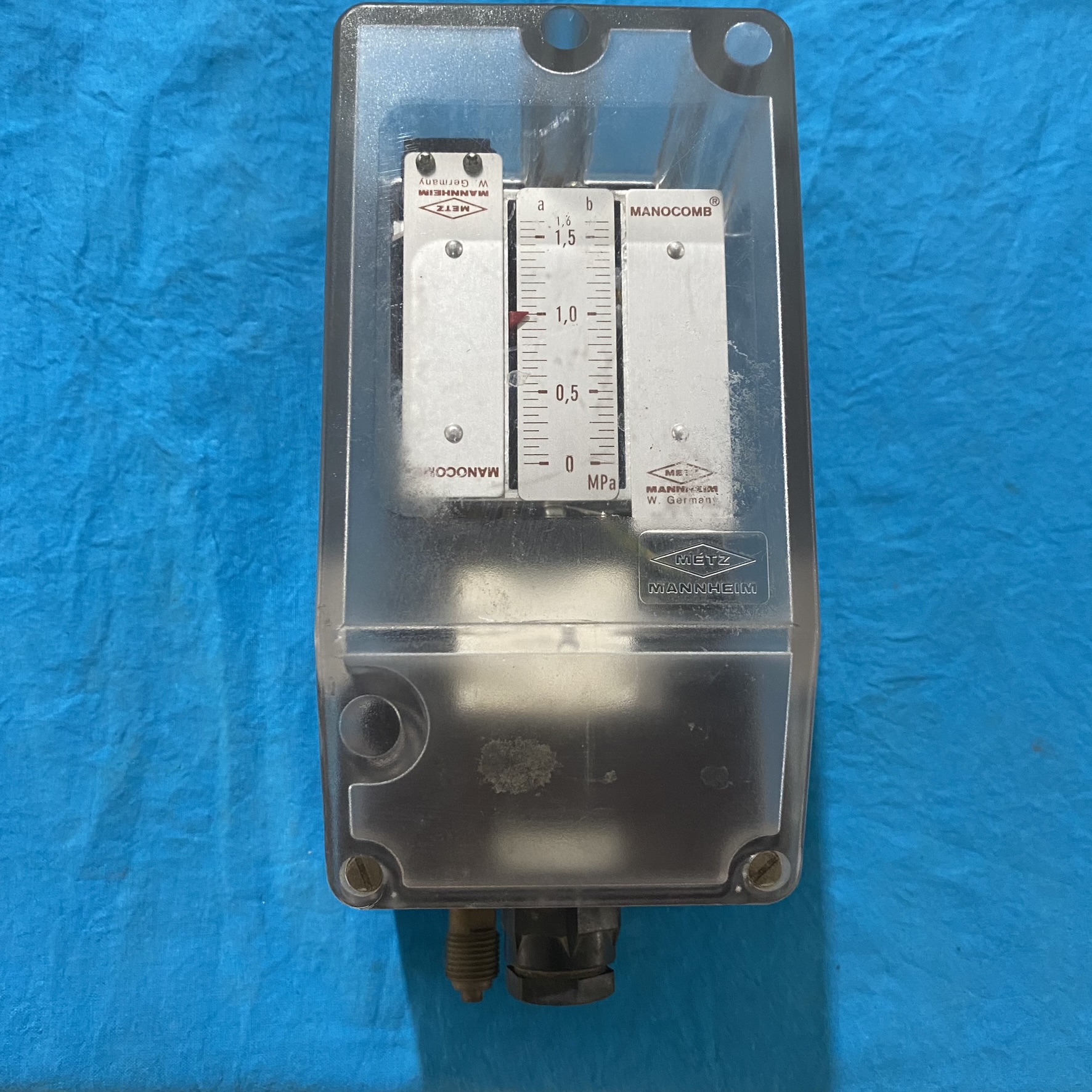

• 集成压力表：标配 1.0 级精度机械压力表，实时显示当前压力值，便于现场校准与监控。

2. 行业适配场景

• 洁净室环境：监控压缩空气压力（如 0.8 MPa），确保无菌灌装系统稳定性。

• 管道监控：在天然气输送管线中，监测 1.6 MPa 临界压力，触发紧急切断阀防止超压泄漏。

• 反应釜控制：配合安全阀，当压力达到设定值时启动泄压流程（如石化反应釜压力联锁）。

• 过载保护：在注塑机液压回路中，当压力超过 1.6 MPa 时触发停机，防止模具损坏。

• 压力补偿：联动比例阀调节油压，维持液压缸稳定输出（如机床工作台定位）。

• 液压系统：

• 能源与化工：

• 食品与制药：

3. 安全与可靠性

• 防爆认证：可选 ATEX 认证型号（如 07-7331 系列），适用于 1 区 / 21 区危险环境（需额外定制）。

• 抗振设计：通过 10-500Hz、10g 振动测试，适应压缩机、泵类设备的高频振动环境。

三、采购与技术支持

1. 供货与价格

• 参考价格：国内市场约 ¥2,500-¥4,000（全新），国际市场约 $350-$600，二手平台（如 AX Control）价格约 ¥1,200-¥2,000，但需注意保修风险。

• 渠道建议：通过 PINTER 授权经销商（如上海航欧机电）或工业备件平台（如 Misumi）采购，部分型号需预订。

2. 技术文档与服务

• 手册资源：《MANOCOMB 系列操作手册》包含接线图、参数表及故障代码（如 E.OC 为过流），可从 PINTER 官网下载。

• 校准建议：建议每 12 个月使用标准压力源（如 AMETEK XP3i）校准，确保精度偏差≤1.0% FS。

3. 生命周期与替代方案

• 停产状态：当前（2025 年）逐步停产，库存有限，新系统建议升级至 PINTER MANOCOMB-IP65/2KA（支持 24V DC 本安输出）或 数字压力开关（如 WIKA A-10，带 4-20mA 模拟量输出）。

• 升级优势：数字型号（如 PINTER EDS346）支持 RS-485 通信与远程参数配置，精度提升至 ±0.5% FS，适配智能化产线需求。

•

四、安装与调试要点

1. 布线规范

• 信号隔离：控制线缆使用双绞屏蔽线（如 RVVP 2×0.75mm²），与动力线间距≥30cm，屏蔽层单端接地。

• 电源要求：继电器输出需独立供电（如 DC24V），避免与 PLC 共用电源导致干扰。

2. 参数设置

• 机械校准：通过调节旋钮设定压力阈值（如 1.2 MPa），使用压力校验仪（如 Fluke 700G）验证触点动作值。

• 触点测试：用万用表测量触点通断，确保在设定压力 ±0.05 MPa 范围内可靠触发。

3. 维护提示

• 定期检查：每 6 个月清洁压力表玻璃，检查螺纹连接处密封性，防止介质泄漏。

• 备件管理：建议储备备用继电器模块（如 PINTER 07-7331-8112），因停产型号维修周期较长。

五、注意事项与替代方案

1. 单位与型号澄清

• 单位转换：用户提到的 “1.6 MPa” 对应 16 bar，而 PINTER 官网部分文档可能以 bar 为单位标注，需注意单位换算。

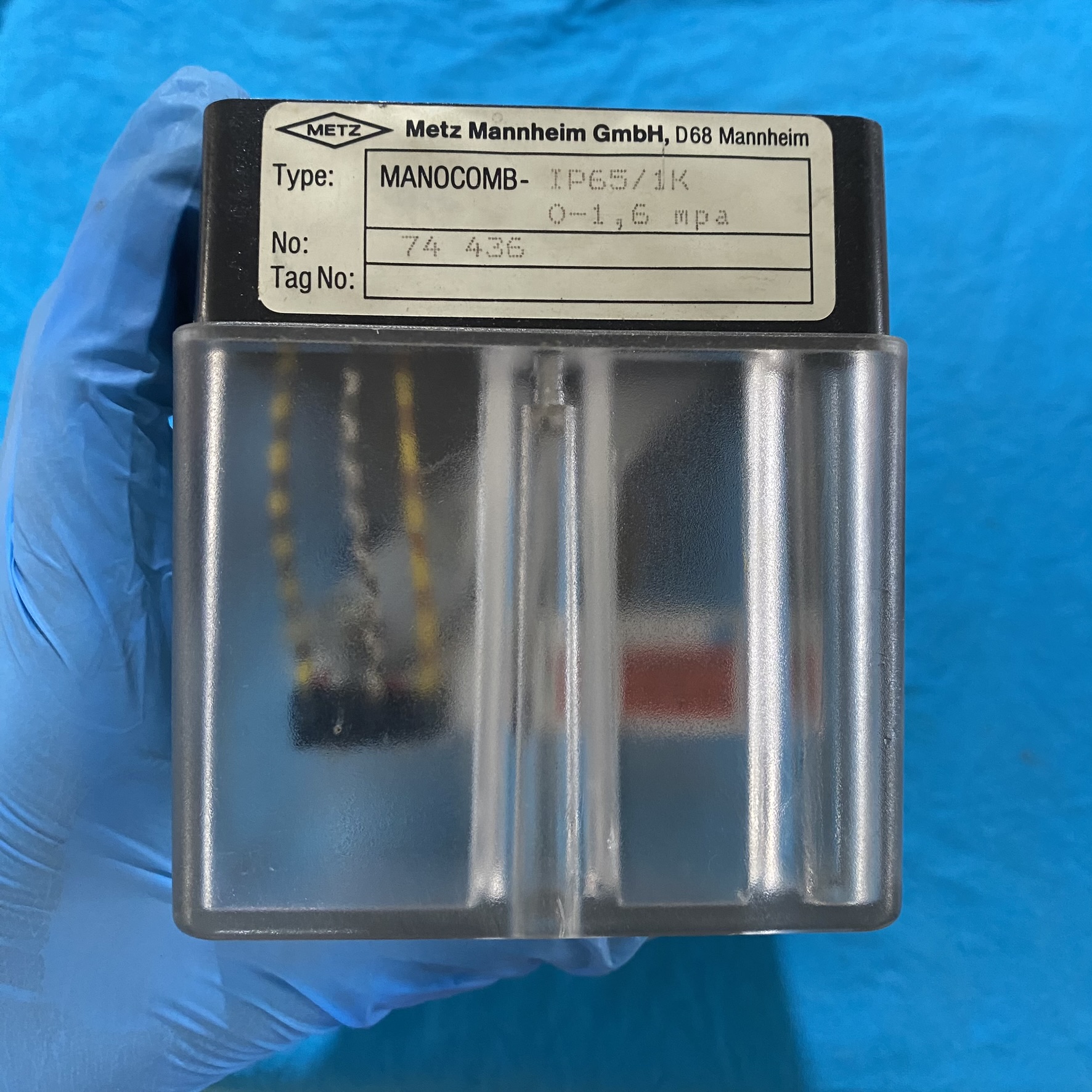

• 型号差异：“MANOCOMB-IP65/1K” 中的 “1K” 可能代表触点类型（如 1 组 SPDT），具体需根据铭牌确认。

2. 危险环境适配

• 防爆升级：若用于 1 区危险环境，需选择 ATEX 认证型号（如 PINTER 07-7331-8112），并搭配本安栅使用。

• 接地要求：设备需独立接地（接地电阻≤10Ω），与 PLC 系统共地以减少电位差。

3. 替代方案推荐

• Endress+Hauser PMP51：带 HART 通信与 Web 服务器功能，支持参数远程配置。

• WIKA A-10：带 4-20mA 输出与 LCD 显示，精度 ±0.5% FS，支持远程监控。

• AMETEK M1：±0.2% 读数精度，支持真空至 15000 psi，适合高精度测试场景。

• 数字压力开关：

• 智能压力传感器：

六、总结
