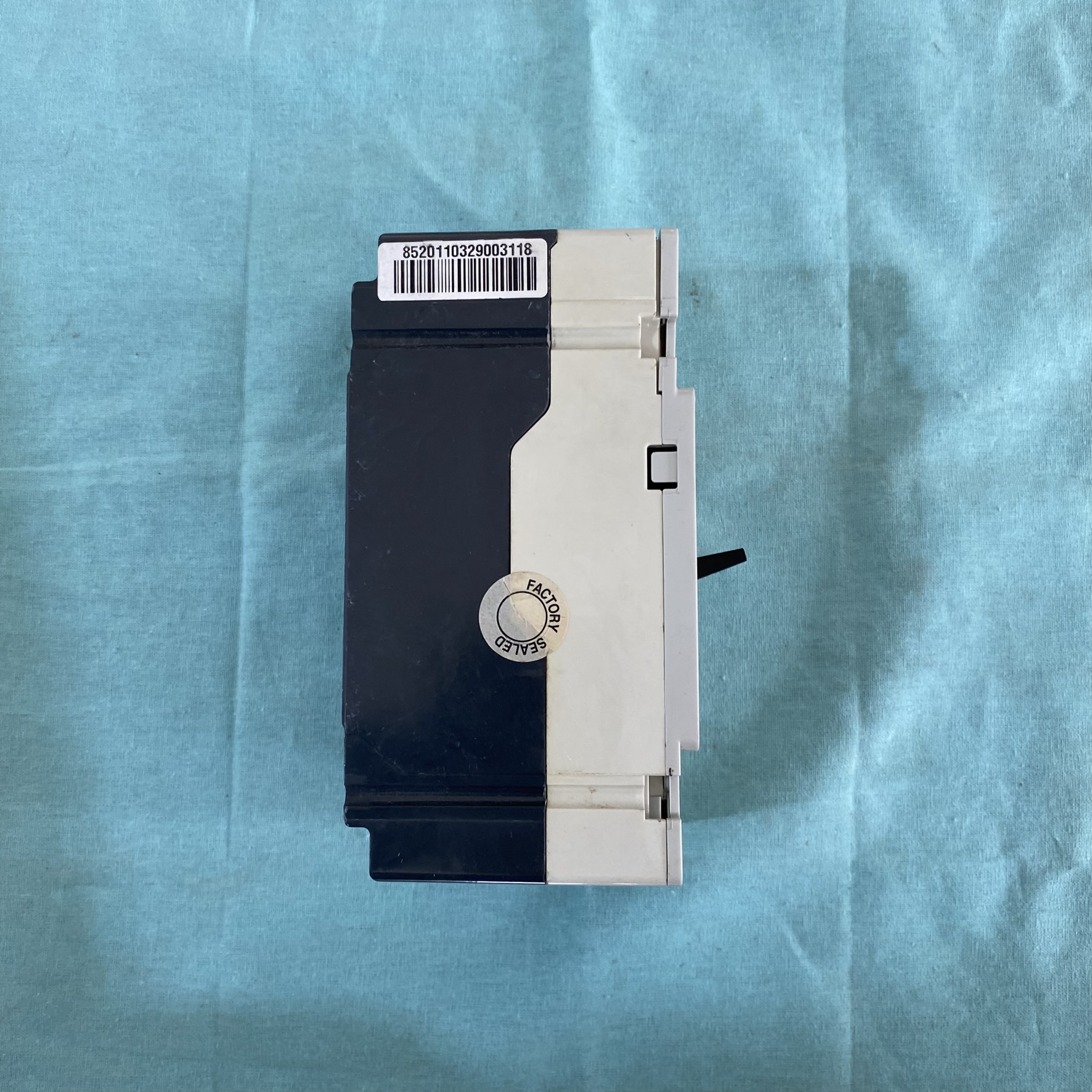

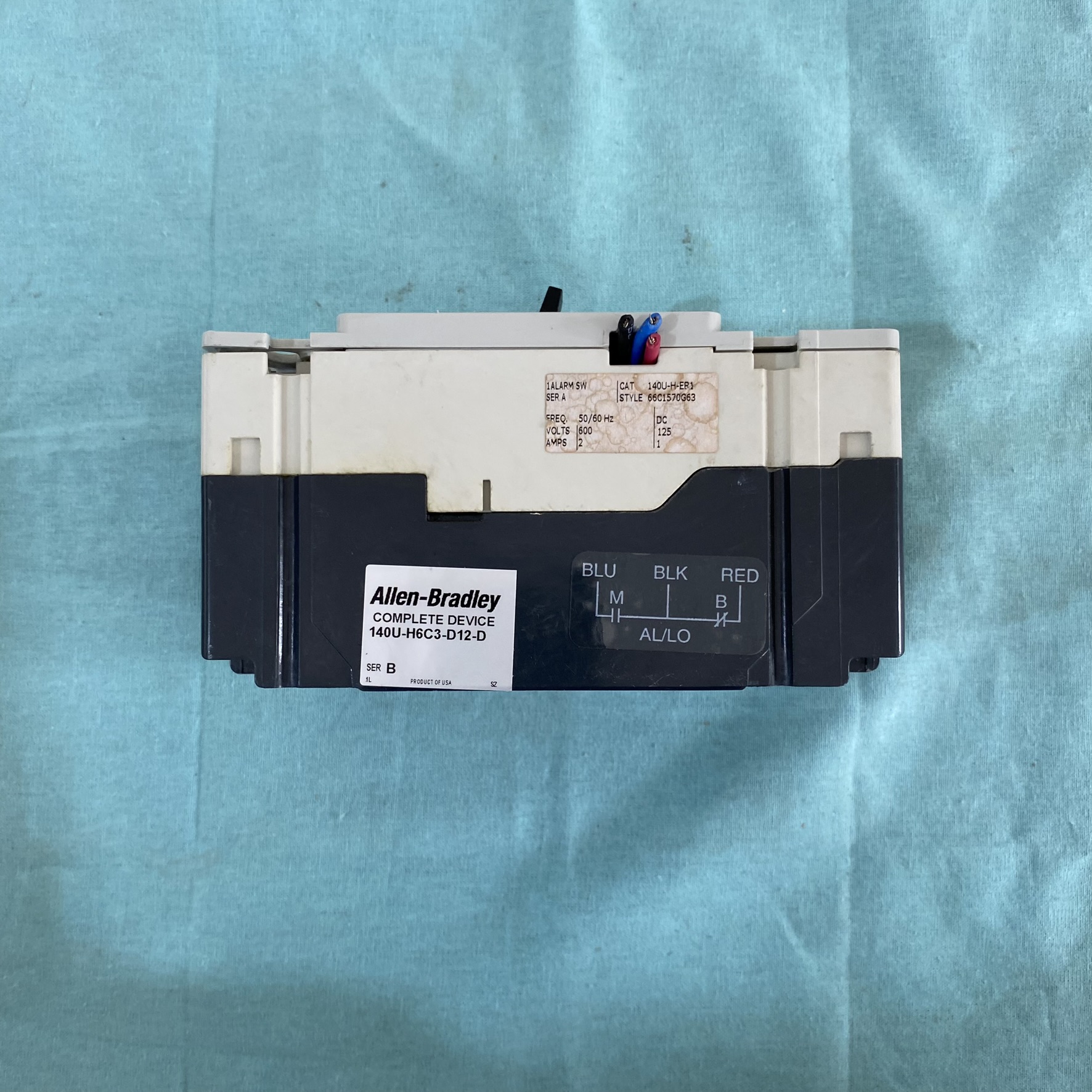

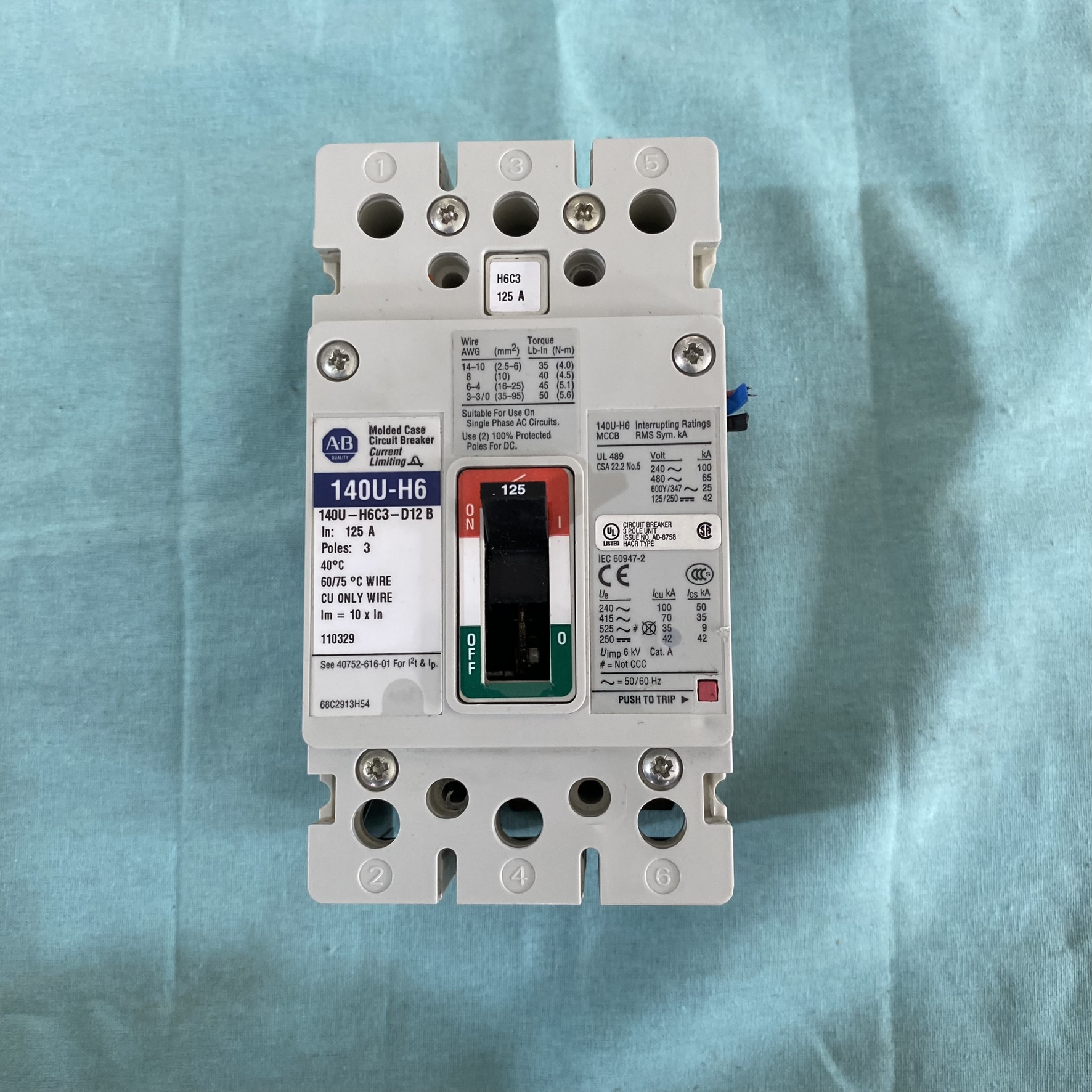

AB罗克韦尔140U-H6C3-D12 塑壳断路器

1. 产品基本信息

• 系列特性：140U 系列为紧凑型塑壳断路器，符合 UL 489 和 IEC 60947-2 标准，适用于交流和直流电路。该系列已停产，官方建议迁移至 140UT 系列。

• 框架与极数：

• H6C3 中的 H 代表框架类型（Frame），对应 125A 框架电流，支持最大额定电流 125A；6 可能表示框架尺寸或分断能力等级；C3 代表 3 极配置（3-pole）。

• D12 中的 D 表示 固定热磁脱扣特性（Fixed Thermal/Fixed Magnetic），12 为 额定电流 12A，即该断路器在 12A 电流下触发过载保护。

2. 关键技术参数

• 分断能力（Interrupting Rating）：

• 在 480V AC 下，分断能力通常为 65kA（如 140U-D6D3-C12 型号）。H 框架断路器可能支持更高分断能力，例如 140U-H3C3-D12 在 220/240V AC 下分断能力达 85kA。

• 电压范围：支持 240V AC、480Y/277V AC 等常见工业电压，部分型号兼容直流电路。

• 脱扣特性：

• 热脱扣：基于双金属片原理，对长期过载敏感。

• 磁脱扣：电磁线圈快速响应短路电流，动作时间通常在毫秒级。

•

3. 应用场景

• 工业配电：适用于工厂、变电站等场景的分支电路保护，例如电机控制中心（MCC）、配电箱等。

• 电机保护：配合接触器和继电器，为三相电机提供过载和短路防护。

• 直流系统：部分型号支持直流应用，如 140U-D6D3-C12 在 600V DC 下分断能力为 25kA。

注意事项

• 库存与采购：停产型号可能通过分销商获取库存，但需确认兼容性和供货周期。

• 技术文档：查阅罗克韦尔官方手册（如 140U-TD101）获取安装、接线和选择性配合指南。

• 环境要求：工作温度范围通常为 -25°C 至 60°C，存储温度 -40°C 至 80°C，需注意海拔和湿度限制。
