一、核心功能与技术特性

1. 信号处理与隔离

• 输入输出能力：

• 输入：1 路 0/4-20mA（兼容 2 线制 HART 变送器供电，供电电压≥17V）。

• 输出：1 路 0/4-20mA，支持负载≤500Ω。

• HART 透明传输：通过端子测试孔（2mm）可直接连接 HART 手操器（如艾默生 475），实现变送器参数远程配置，信号传输无失真。

• 电气隔离：

• 输入、输出与电源间采用 2.5kV RMS 隔离，符合 ATEX/IECEx 标准，可有效防止地电位差干扰。

• 反极性保护设计，避免因接线错误损坏设备。

2. 防爆与安全认证

• 危险区域适用性：

• 符合 ATEX II 1G Ex ia IIC T4（本质安全型）认证，适用于 Zone 1（气体）和 Zone 22（粉尘）环境。

• 同时通过 UL、cFMus、TR CU 等多国认证，适配全球防爆标准。

• 功能安全：

• SIL2 等级（IEC 61508），适用于安全仪表系统（SIS），可用于对可靠性要求极高的场合（如紧急停车系统）。

3. 硬件设计与参数

• 电源与功耗：

• 24VDC 供电（19-29VDC 宽幅输入），功耗≤3.2W，可直接为 2 线制变送器提供 17V/20mA 供电。

• 精度与响应：

• 测量精度≤±0.1% 满量程，温度漂移≤0.005%/K，响应时间≤50ms，满足高速控制需求。

• 物理特性：

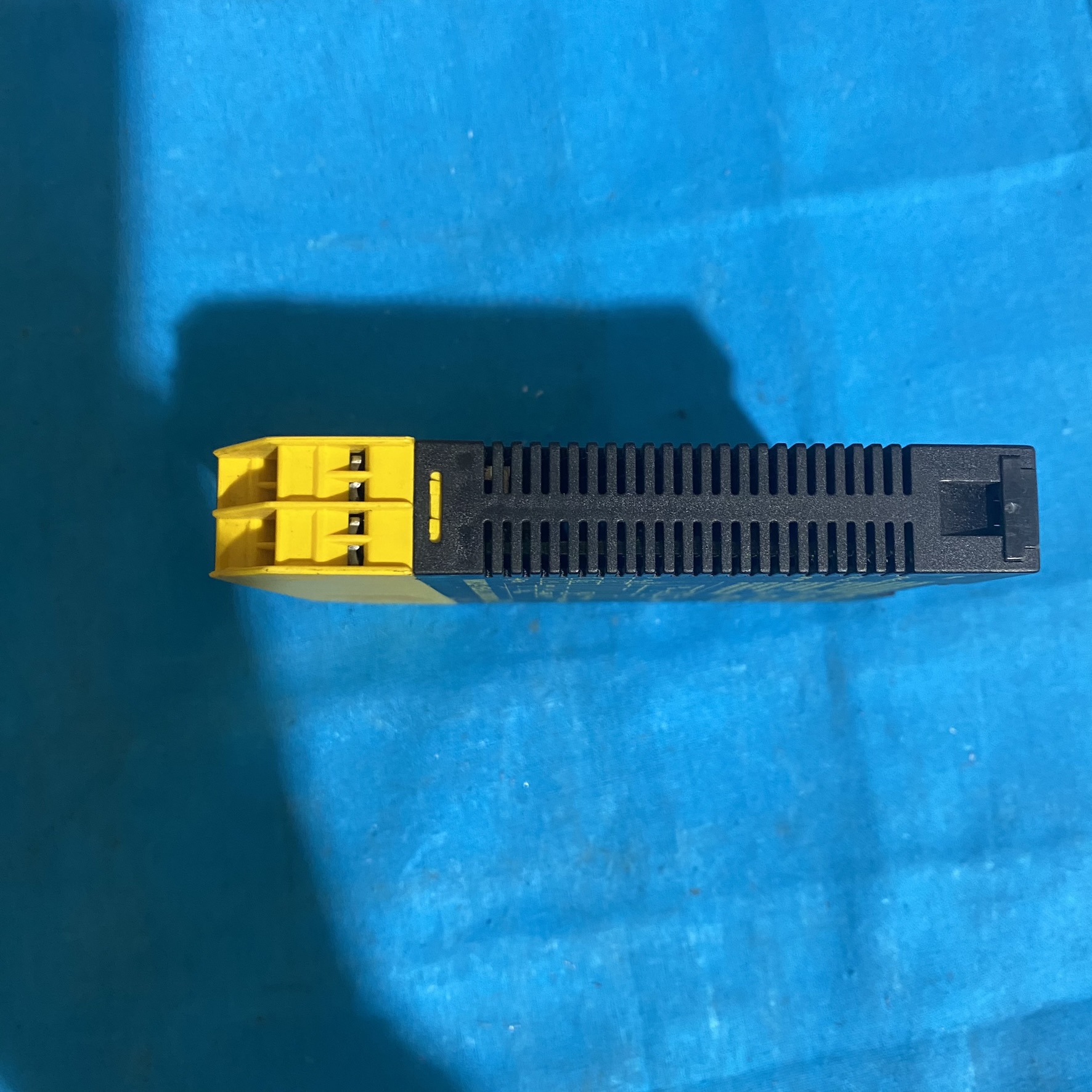

• 18mm 窄体设计，支持 35mm DIN 导轨安装，重量仅 110g，适合高密度机柜布局。

• 外壳采用 V-0 阻燃等级的聚碳酸酯 / ABS 材料，工作温度范围 - 25℃~+60℃。

二、K36 端子模块特性

1. 端子类型与连接

• 笼式弹簧端子（Cage Clamp）：

• K36 配置的 笼式弹簧端子 支持快速接线，无需工具即可实现导线的可靠固定，适合振动环境（如化工设备）。

• 兼容导线截面积：0.2~2.5mm²（AWG 24~14），支持硬线和软线直接接入。

• 测试孔设计：

• 端子旁集成 2mm 测试孔，可直接连接万用表或 HART 手操器，无需断开电路即可进行信号测量。

2. 安装便捷性

• 导轨安装兼容性：

• 支持 35mm DIN 导轨安装，配合 TURCK 的 IM-CC-3X2BU/2BK 笼式弹簧端子模块，可实现密集安装（每 18mm 宽度支持 1 通道）。

• 防误插设计：

• 端子模块采用编码式设计，避免与非本安端子混淆，符合 EN 60079-11 标准。

三、典型应用场景

1. 化工与石化行业

• 危险区域信号传输：

• 在炼油厂的催化裂化装置中，将本安型压力变送器（如罗斯蒙特 3051）的 4-20mA 信号隔离传输至 DCS 系统，同时通过 HART 协议远程校准变送器量程。

• 监测储罐区可燃气体探测器（如催化燃烧式传感器）的信号，当浓度超标时触发继电器关停泵组，响应时间≤50ms。

2. 制药与生物技术

• 洁净室过程控制：

• 在无菌灌装线中，将层流罩风速传感器（如 TSI 8380）的信号隔离后传输至 PLC，结合 SIL2 功能安全等级确保生产过程合规性。

• 支持 CIP/SIP 过程中高温蒸汽（134℃）和强腐蚀性清洁剂（如 NaOH 溶液）环境下的稳定运行，符合 FDA 和 ASME BPE 标准。

3. 能源与电力

• 防爆电机监控：

• 在天然气压缩机房，将本安型振动传感器（如 Bently Nevada 3300）的信号隔离后传输至状态监测系统，通过 HART 协议实时获取设备健康数据。

• 集成温度补偿算法，可消除环境温度波动对测量的影响，确保在 - 25℃的北极地区仍能稳定工作。

4. 食品饮料

• 无菌环境信号管理：

• 在 UHT 灭菌系统中，将电磁流量计（如 Endress+Hauser Promag）的信号隔离后传输至 SCADA 系统，同时通过 HART 协议远程配置流量计 K 因子，确保杀菌时间精准控制。

• 316L 不锈钢端子模块（可选配件）满足 NSF 认证，适合乳制品和饮料生产中的 CIP 清洗流程。

•

四、安装与配置要点

1. 接线规范

• 端子定义：

• 电源：端子 1（+24V）、端子 2（GND）。

• 输入：端子 3（+）、端子 4（-），支持 2 线制 HART 变送器（需并联 HART 通讯线）。

• 输出：端子 5（+）、端子 6（-），默认输出同步 HART 信号。

• 接地要求：

• 建议将设备接地端子（PE）与机柜接地排可靠连接，接地电阻≤4Ω，以降低电磁干扰。

2. 参数配置

• HART 通讯设置：

• 使用 HART 手操器连接测试孔，可修改变送器量程、阻尼时间等参数，支持 HART 5/6/7 协议。

• 报警阈值设定：

• 通过外部 PLC 或 DCS 系统设置输出信号上下限（如 4-20mA 对应 0-100% 量程），当输入信号超出范围时触发继电器动作。

3. 维护建议

• 定期检查：

• 每月通过测试孔测量输入 / 输出信号，验证精度是否在 ±0.1% 范围内，若偏差超过 ±0.5% 需更换模块。

• 每季度清洁端子排，防止粉尘堆积影响接触可靠性，特别是在化工粉尘环境中。

五、选型与替代方案

1. 型号扩展

• 双通道版本：IM33-22EX-Hi/24VDC（货号 7506441），支持 2 路独立输入输出，适合需要多参数监测的场景（如同时监测温度和压力）。

• 高防护等级：若需 IP65 防护，可选择 IM34-11Ex-CI 型号，但需额外配置防爆接线盒。

2. 替代品牌

• P+F 隔离栅：型号 KFD2-UT2-Ex1，支持 HART 通讯，但 SIL 等级为 SIL1，价格约低 15%，适合对安全要求较低的场合。

• 倍加福信号隔离器：型号 NCS1000，具备冗余电源输入，但体积较大（22.5mm 宽），不适合密集安装。

六、合规与认证

• 防爆认证组合：

• Zone 1 气体环境：选择 Ex ia IIC T4 认证。

• Zone 22 粉尘环境：选择 Ex tb IIIC T85℃认证，需在订货时明确环境类型。

• 行业标准适配：

• 制药行业：需额外选择 FDA 认证的密封件（如 FKM 材质），并提供材质相容性报告。

• 石油天然气：建议搭配 TURCK 的 IM-CC-3X2BU/2BK 笼式弹簧端子，确保防爆接线可靠性。

七、购买与订货信息

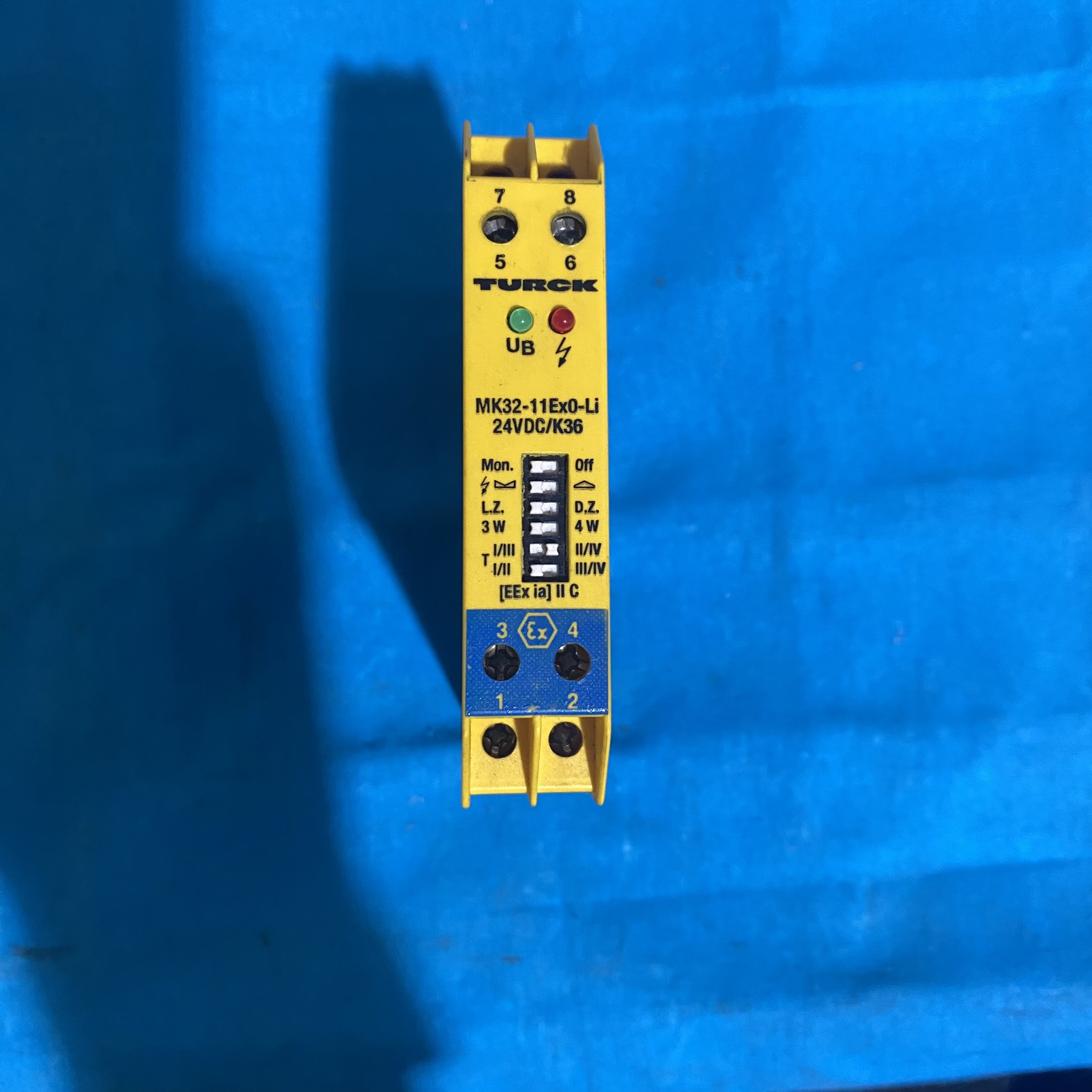

• 订货号：MK32-11Ex0-Li/24VDC/K36（完整型号需包含表头、底座及配件）。

• 供应商渠道：

• 官方渠道：TURCK 官网或授权经销商（如佳武实业，电话：021-80392064），提供技术支持和原厂认证。

• 工业平台：阿里巴巴、中国智能制造网等平台可比价，但需验证供应商资质。

八、典型案例与数据

• 某石化企业：在催化裂化装置中应用 MK32-11Ex0-Li/24VDC/K36，将本安型差压变送器信号隔离传输至 DCS，HART 通讯成功率从 85% 提升至 99.5%，维护成本降低 30%。

• 某生物制药厂：在发酵罐控制系统中使用该模块，结合 SIL2 功能安全等级，将批次不合格率从 0.8% 降至 0.05%，符合 FDA 21 CFR Part 11 电子记录要求
