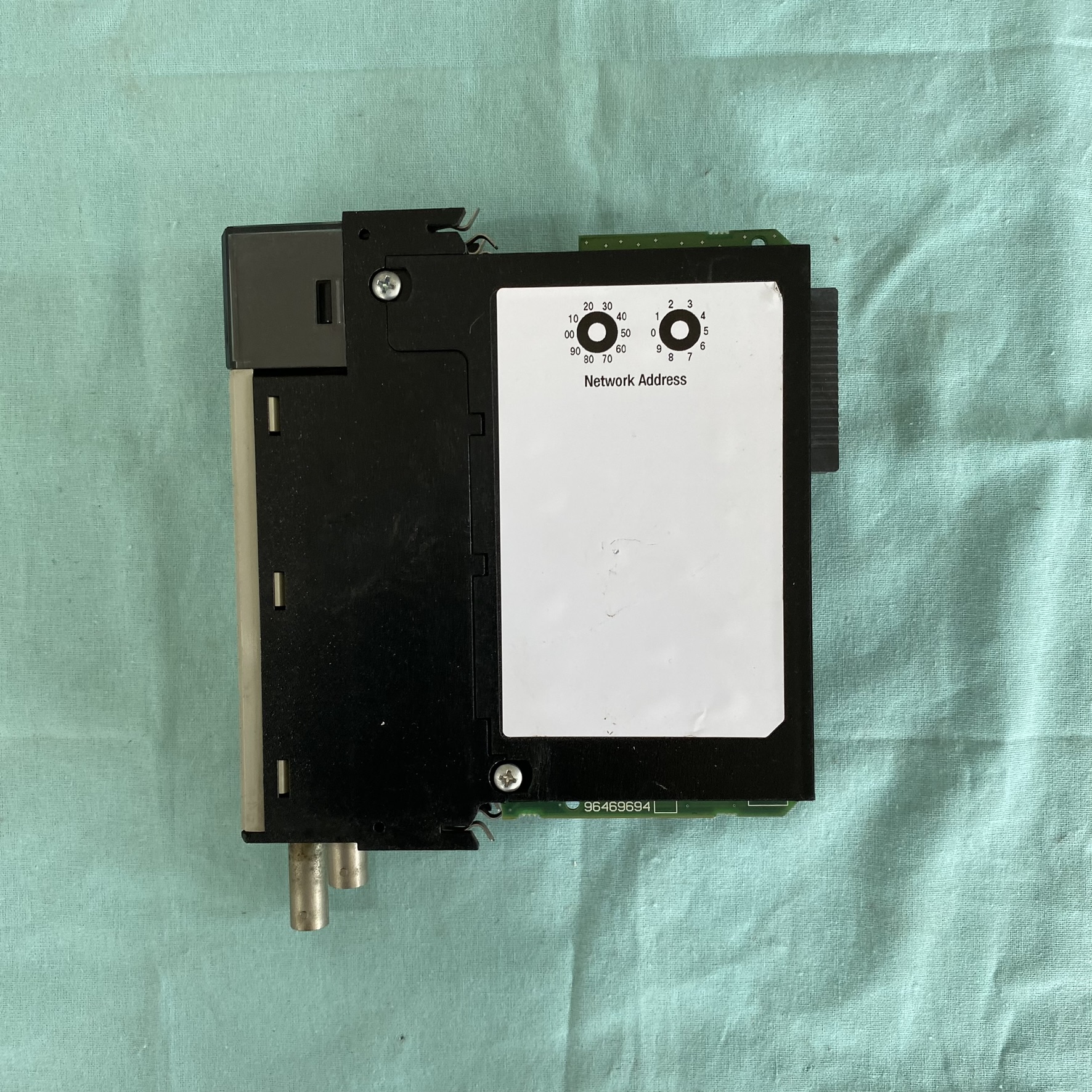

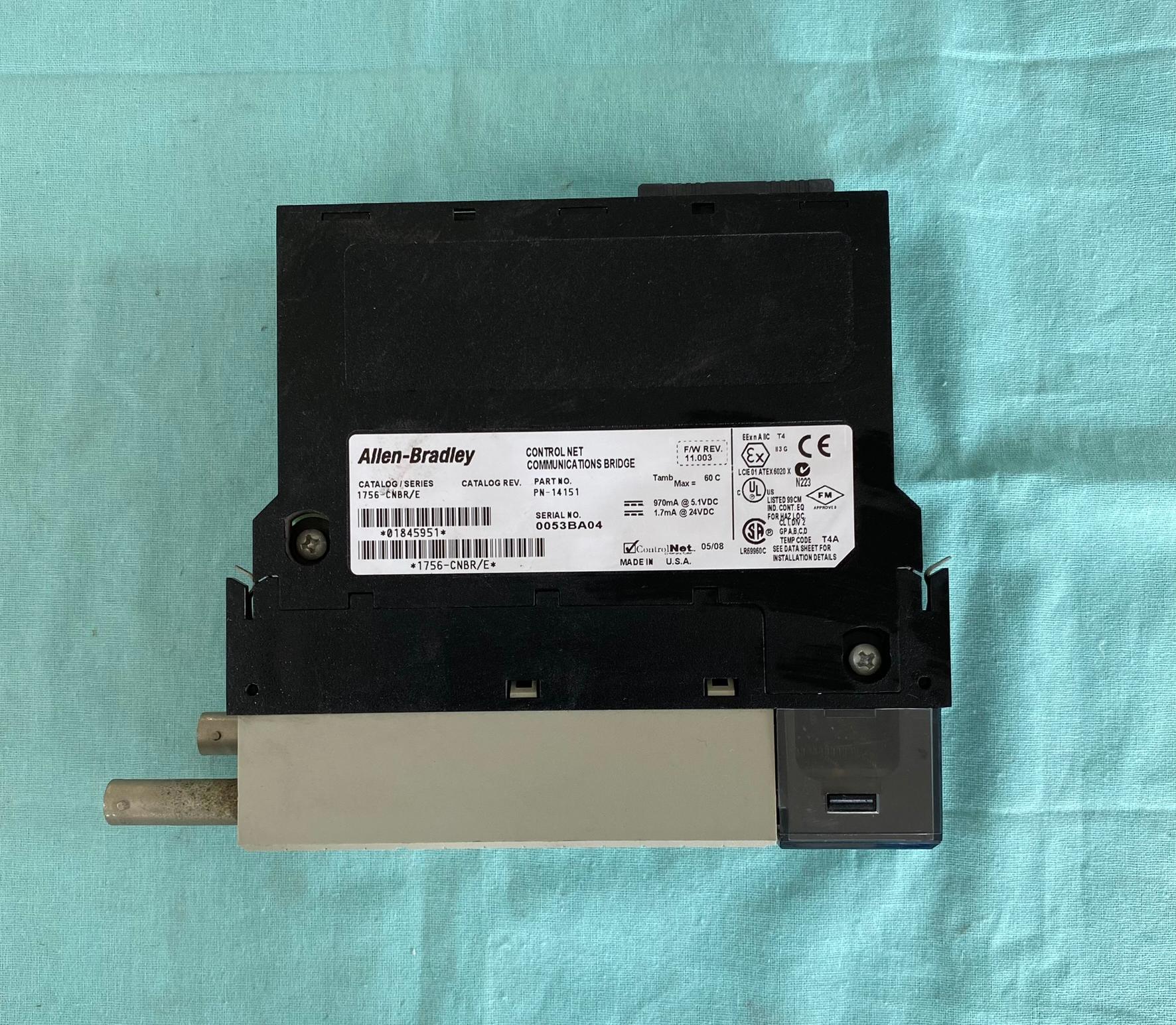

AB罗克韦尔1756-CNBR/E通信模块

核心功能与技术参数

1. 冗余通信能力

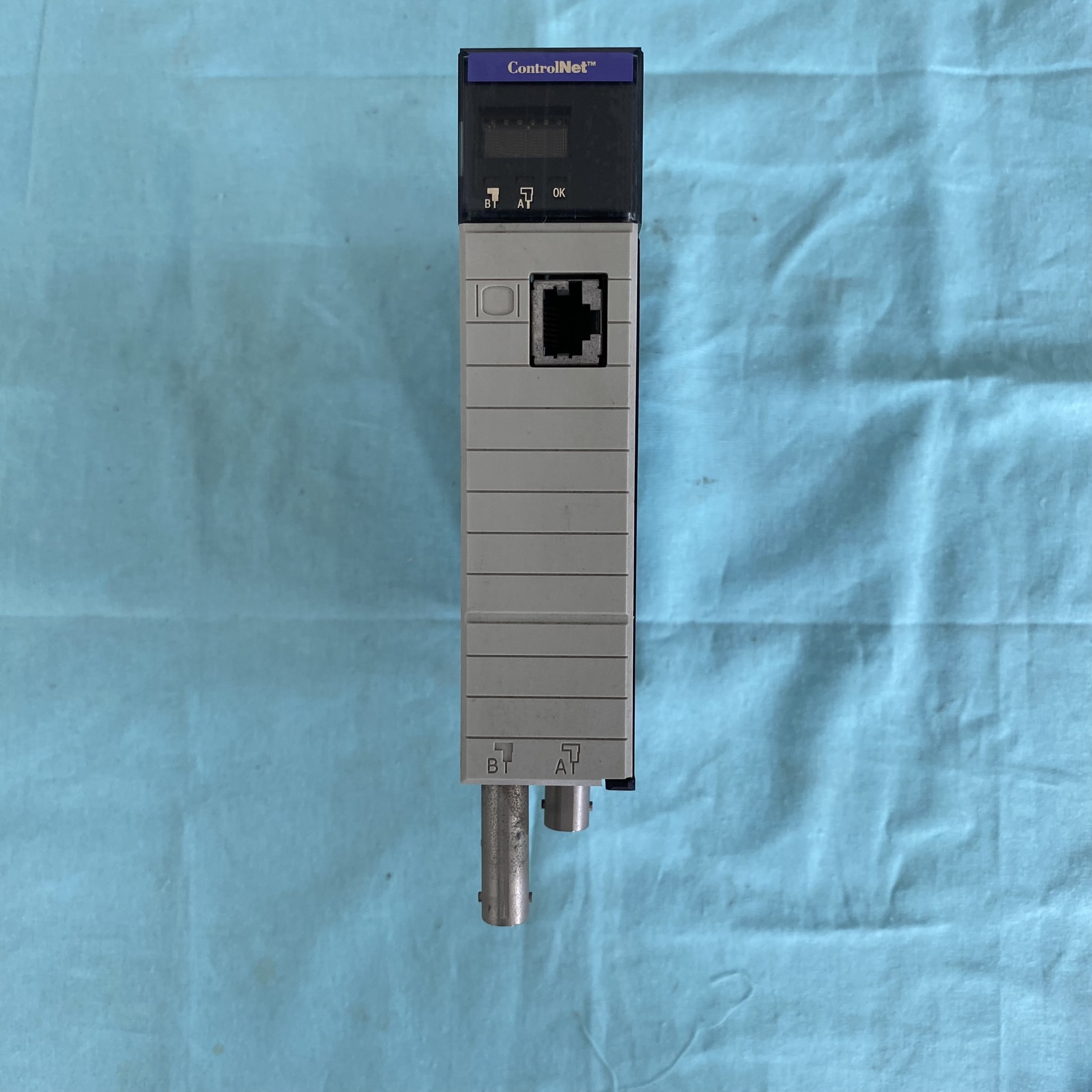

   该模块支持双 ControlNet BNC 端口（A 和 B 通道），可构建冗余通信网络，确保在单条链路故障时仍能维持数据传输。其冗余设计尤其适用于对可靠性要求极高的场景，如能源、制造业中的关键流程控制。
2. 通信协议与速率

• 支持 ControlNet 协议，传输速率为 5 Mbps，可与 DeviceNet、EtherNet/IP 等网络共享应用层协议。

• 提供 1 个 RJ45 网络访问端口（NAP），用于配置和监控网络状态。

3. 连接能力

• 支持 40-48 个逻辑连接（如消息传递、生产 / 消费标签），最大可处理 64 个双向预定和非预定连接，适用于复杂网络环境。

• 支持 99 个节点，可连接分布式 I/O、PLC、HMI 等设备。

4. 物理特性

• 尺寸：4.90 x 1.38 x 5.57 英寸（约 124.5 x 35.1 x 141.5 mm）。

• 供电：19-32V DC，电流 100 mA。

• 工作温度：0-60°C，适用于污染等级 2 的工业环境，最高海拔 2000 米。

5. 诊断与维护

• 配备 LED 状态指示灯，可实时监控网络通信、电源、模块状态。

• 支持带电插拔（RIUP），便于维护时更换模块而不中断系统运行。

•

关键应用场景

1. 工业自动化控制系统
   常用于制造业、能源领域的生产线控制，例如煤气加压站中通过冗余 ControlNet 网络实现燃气轮机的稳定运行。
2. 冗余网络架构
   作为冗余通信桥接模块，可与其他 ControlLogix 控制器（如 1756-L6x 系列）配合，构建高可用性系统，确保关键流程不中断。
3. 分布式 I/O 管理
   连接远程 I/O 模块（如 1756-IB16、1756-OB32），实现跨机架的数据采集与指令下发。

停产与替代方案

1. 停产信息
   罗克韦尔自动化已于 2024 年 12 月 31 日正式停产 1756-CNBR 系列模块，替代型号为 1756-CN2Rrockwellautomation.com。
2. 替代型号 1756-CN2R 的优势

• 更高性能：支持 25.004 版本固件，处理能力和协议兼容性优于前代。

• 扩展功能：新增对时间戳（Time Stamping）和 Studio 5000 Logix Designer 向导工具的支持，简化编程流程。

• 国内供应：国内经销商提供现货，价格约 888 元人民币，且与原有系统兼容度高。

注意事项

1. 固件与兼容性

• 1756-CNBR/E 属于 Series E，需搭配 Studio 5000 16.057 及以上版本使用，升级固件时需通过 Control Flash 工具操作，并备份原程序。

• 与 ControlLogix 控制器（如 1756-L55M13）通信时，需确保电子匹配功能开启，避免版本不兼容导致的故障。
