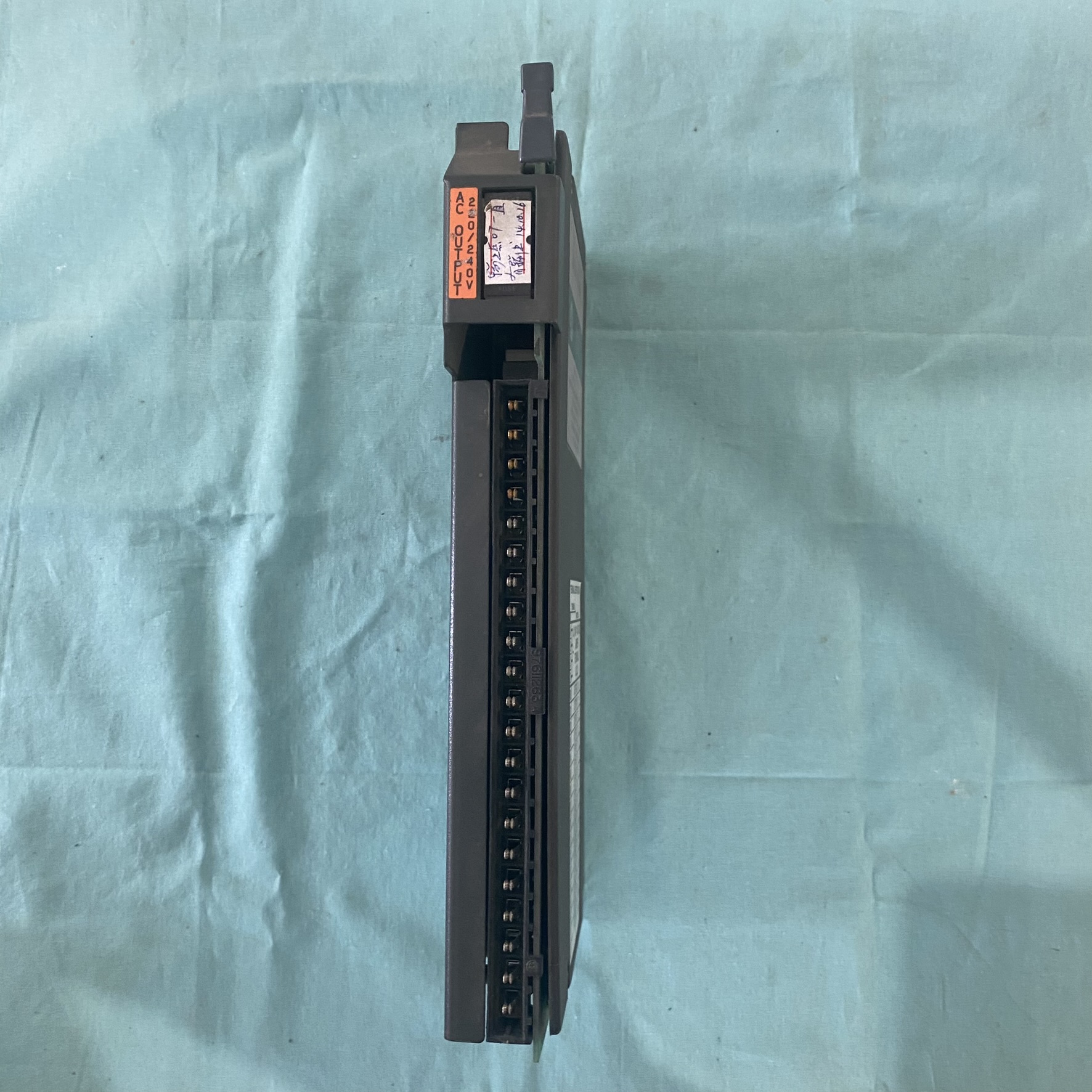

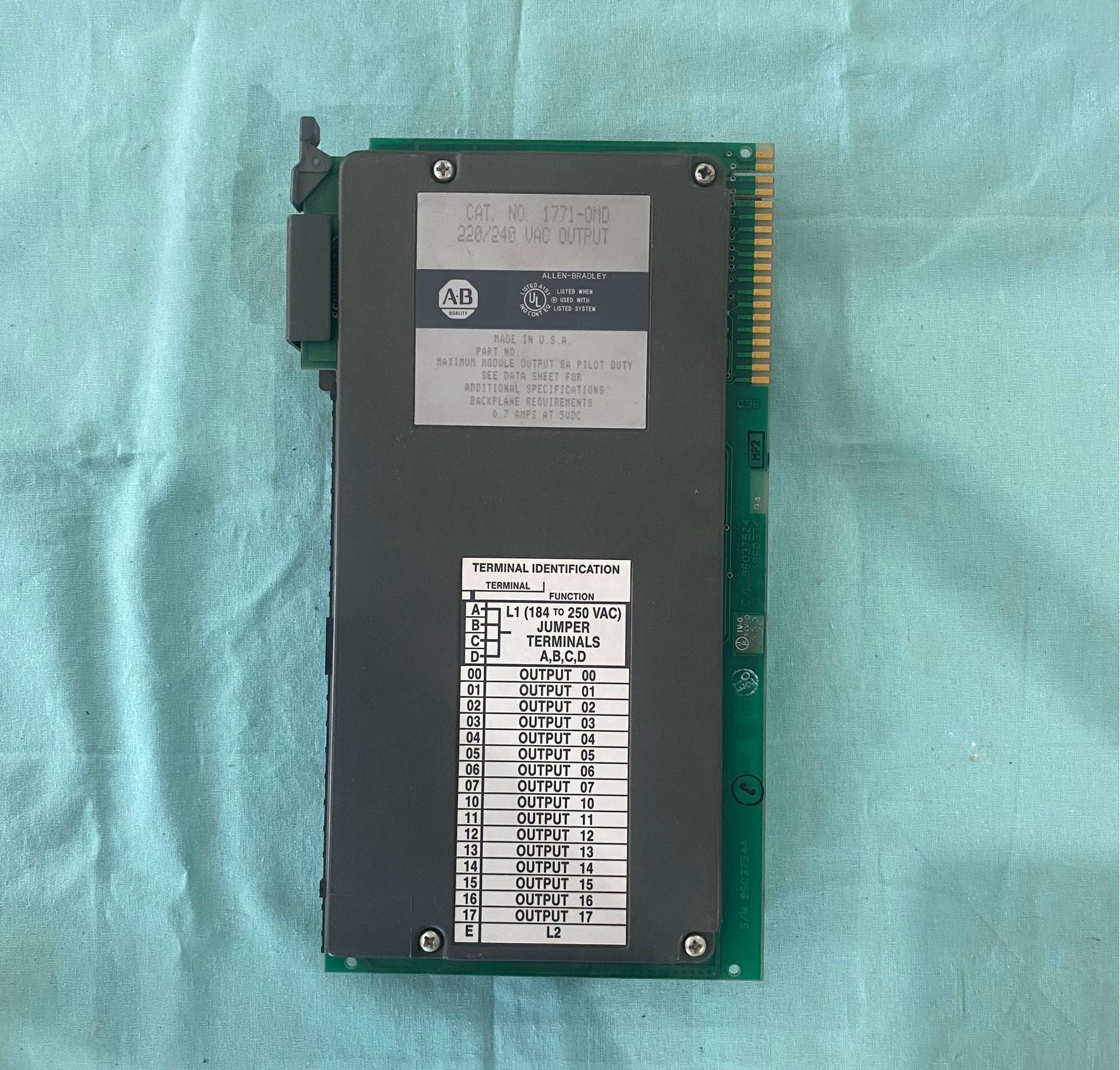

AB 罗克韦尔1771-OMD 数字量交流输出模块

1. 基础规格

• 输出点数：16 点，支持单插槽安装于 1771 I/O 机箱。

• 电压范围：184-250V AC（47-63Hz），适用于驱动交流负载如电机、电磁阀等。

• 电流特性：每个输出点最大持续电流 2A，总电流需超过 8A；浪涌电流 25A（100ms / 次，1 秒间隔）。

• 信号延迟：开启时 10ms，关闭时 8.3-9.1ms（60Hz 时），满足工业实时控制需求。

• 诊断功能：每个输出通道配备 LED 状态指示灯，支持快速故障定位。

一、核心技术参数与功能

1. 基础规格

• 输出点数：16 点，支持单插槽安装于 1771 I/O 机箱。

• 电压范围：184-250V AC（47-63Hz），适用于驱动交流负载如电机、电磁阀等。

• 电流特性：每个输出点最大持续电流 2A，总电流需超过 8A；浪涌电流 25A（100ms / 次，1 秒间隔）。

• 信号延迟：开启时 10ms，关闭时 8.3-9.1ms（60Hz 时），满足工业实时控制需求。

• 诊断功能：每个输出通道配备 LED 状态指示灯，支持快速故障定位。

2. 电气特性

• 漏电流：关闭状态下每个输出点漏电流≤4mA（220V AC）。

• 电压损耗：开启状态下 2A 电流时最大电压损耗 1.5V，确保负载稳定运行。

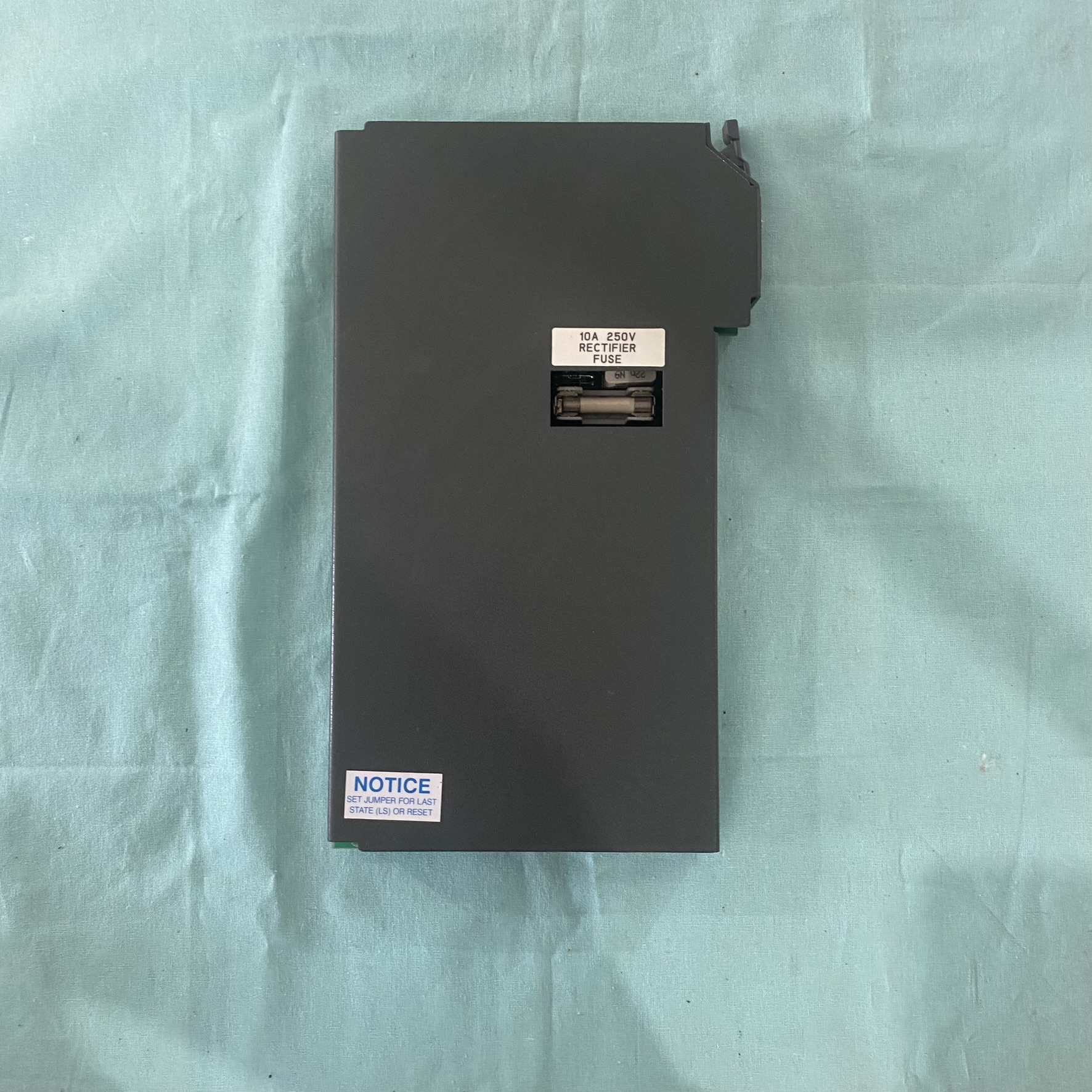

• 熔断保护：内置熔丝设计，可防止短路或过载损坏模块。

二、兼容性与系统集成

1. 硬件兼容性

• 兼容PLC-5 系列控制器及 1771 I/O 机箱，可通过背板供电（24V DC）。

• 支持与ControlNet、DeviceNet等工业网络集成，实现分布式控制。

2. 软件支持

• 使用RSLogix 500编程软件进行配置，支持梯形图、功能块图等编程语言。

• 若需迁移至现代控制系统（如 ControlLogix），可通过Studio 5000实现兼容性过渡。

• 一、工业自动化核心场景

• 离散制造业

• 汽车制造：在焊装车间驱动气动夹具电磁阀（如 ABB 机器人末端执行器），实现车身部件精准定位；涂装线控制烘房加热接触器（西门子 3RT 系列），确保温度均匀性。沈阳华晨宝马大东工厂仍在使用该模块控制老化生产线的输送链电机。

• 包装机械：驱动 Festo 气动阀实现药品铝塑泡罩包装的冲压动作，或控制 Bosch 贴标机的伺服电机启停，支持每分钟 200 件的高速包装线。

• 物料输送：在富士康郑州工厂的仓储 AGV 系统中，通过 1771-OMD 控制 Sick 激光传感器的供电继电器，实现路径纠偏信号的实时输出。

• 过程控制扩展

• 化工反应釜：与 Emerson DeltaV 系统联动，驱动 Fisher 气动调节阀（如 EDF 系列）调节反应釜进料流量，同时控制西门子 3RW 软启动器实现搅拌电机的平滑启停。

• 石油炼化：在中海油惠州炼厂的蒸馏塔控制系统中，配合 Rosemount 压力变送器，通过 1771-OMD 控制气动切断阀（ASCO Numatics 8342 系列），实现紧急工况下的安全联锁。

•

• 二、能源与基础设施关键应用

• 智能建筑管理

• HVAC 系统：在沈阳华润万象城的中央空调系统中，控制江森自控的电动风阀执行器（如 M9100 系列），结合西门子 Desigo CC 系统实现区域温度精确调节，节能率可达 18%。

• 照明控制：通过 ABB i-bus 系统实现办公区域的 LED 照明分组启停，支持定时控制与光照度传感器联动，满足 GB 50034-2013 节能标准。

• 市政工程

• 水处理：在沈阳浑南污水处理厂，驱动格兰富潜污泵的接触器（施耐德 LC1D 系列），配合 Hach 浊度仪实现曝气池水位的 PID 闭环控制，处理量达 5 万吨 / 日。

• 轨道交通：在沈阳地铁 10 号线的变电所中，控制西门子 3AH 断路器的合闸线圈，实现牵引供电系统的过流保护联锁。

• 三、重工业与特殊环境应用

• 冶金与矿山

• 钢铁轧制：在鞍钢鲅鱼圈热轧厂，通过 1771-OMD 控制液压 AGC 缸的比例阀（Parker D1VW 系列），配合 ABB ACS800 变频器实现带钢厚度 ±0.03mm 的高精度控制。

• 矿山机械：在本溪钢铁集团的露天矿卡车调度系统中，驱动 Siemens Sirius 3RV 电机保护断路器，实现电动轮卡车的过流保护与故障停机。

• 恶劣环境场景

• 石油平台：在中海油渤海平台的原油外输系统中，控制 Emerson TopWorx 限位开关的供电继电器，适应 - 30℃至 60℃的极端温度环境，满足 DNV GL 认证要求。

• 食品加工：在沈阳桃李面包的烘焙车间，驱动 Bürkert 无菌阀的气动执行器，配合 Sartorius 称重传感器实现面团定量分切，符合 FDA 21 CFR Part 11 标准。

• 四、传统行业升级与教育领域

• 纺织与印刷

• 纺织机械：在恒力石化大连基地的化纤生产线中，控制 Siemens G120 变频器的使能信号，实现卷绕机的张力闭环控制，断头率降低 40%。

• 印刷设备：在辽宁报业传媒集团的轮转印刷机中，驱动 Heidelberg 墨斗电机的接触器，配合 KBA 套准系统实现彩色印刷的精准套印。

• 教学与科研

• 高校实验室：东北大学自动化学院使用 1771-OMD 构建 PLC 教学平台，配合 Wonderware Intouch 实现物料分拣虚拟仿真实验，年培训学生超 500 人次。

• 技能认证：沈阳技师学院在高级电工考证实训中，通过该模块训练学员对西门子 LOGO! 控制器的硬件组态与故障诊断能力。
