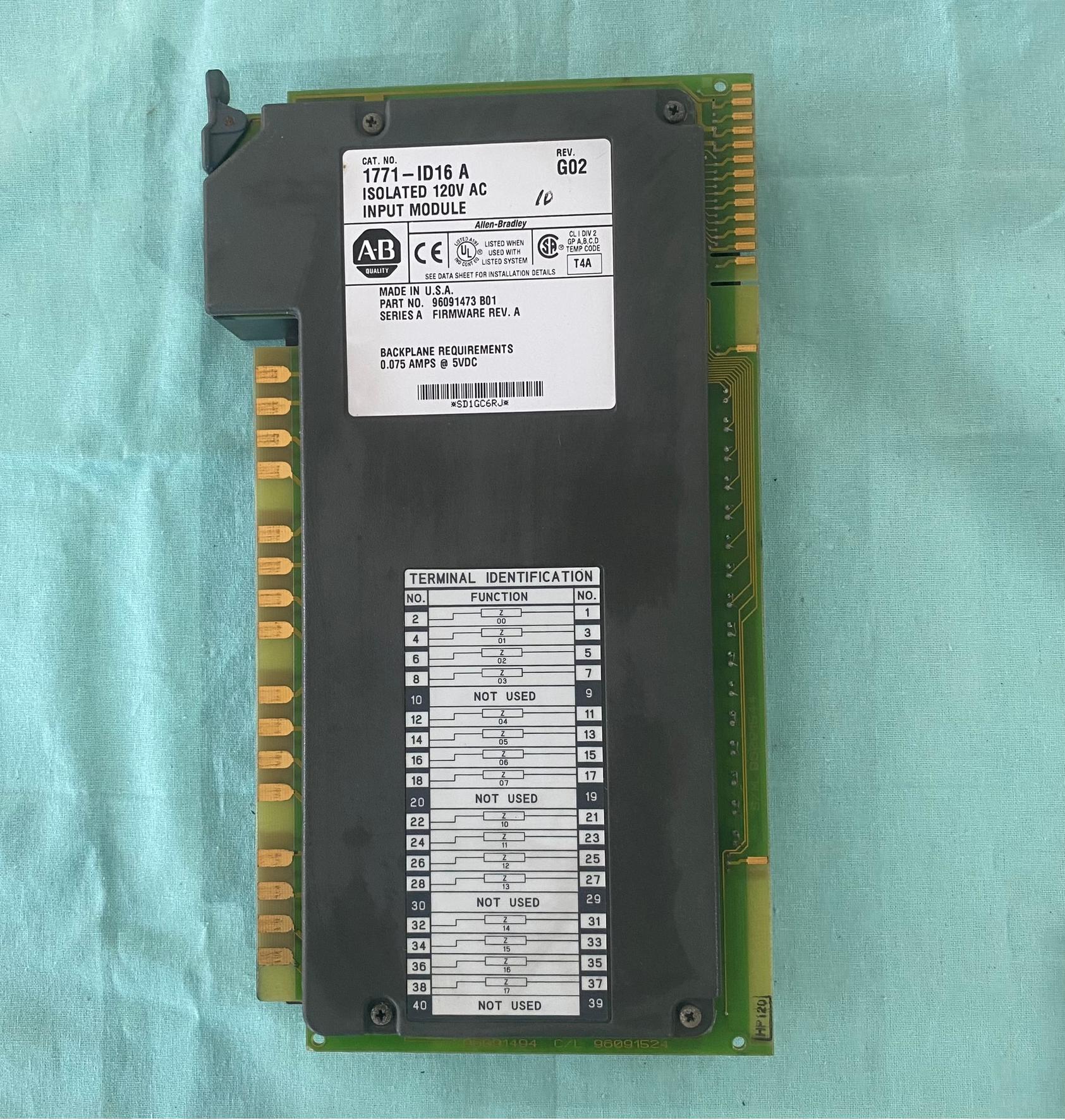

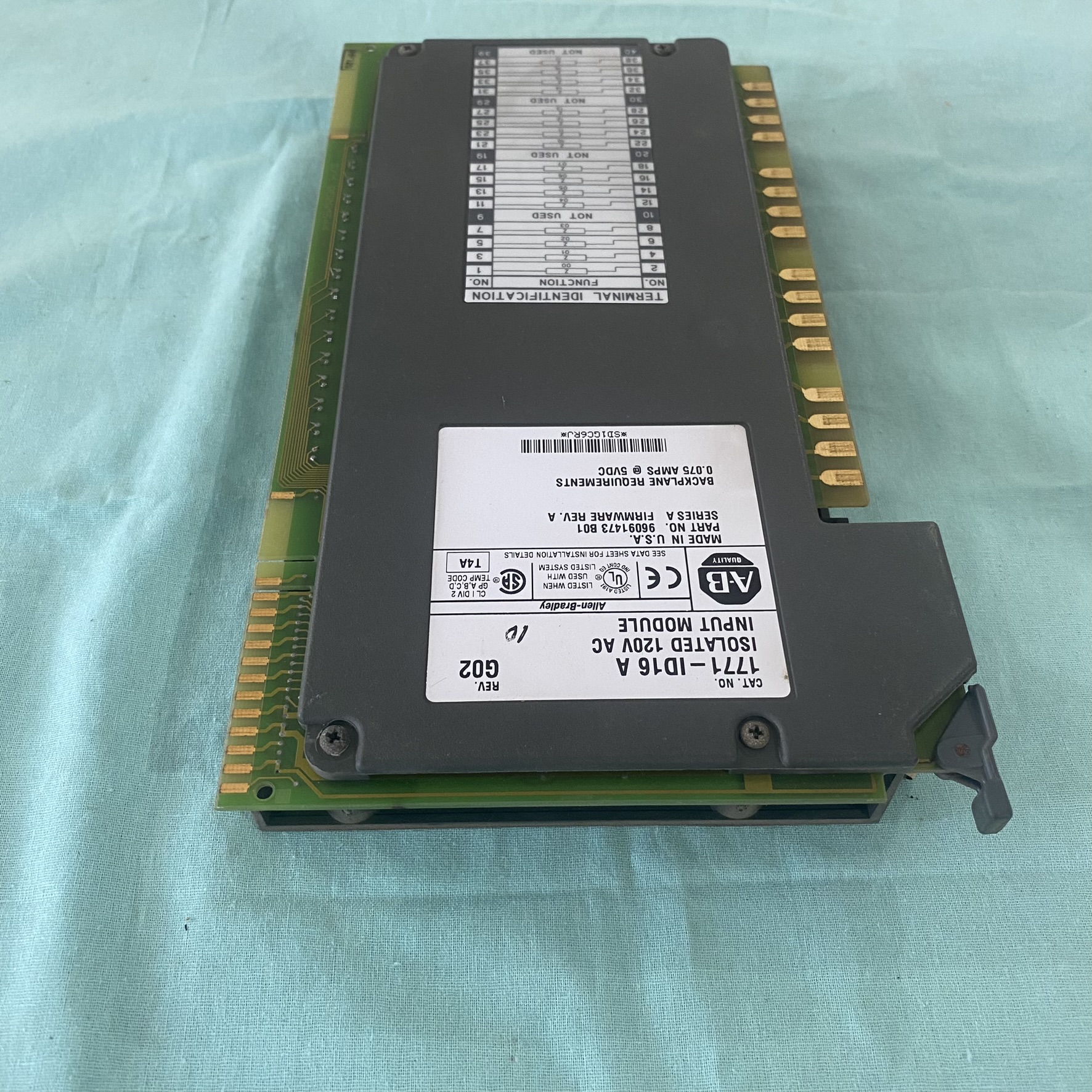

AB 罗克韦尔 1771-ID16 数字输入模块
    发布时间: 2025-08-06 16:38
  1. 基本参数

    • 输入类型:支持 AC/DC 混合电压输入(AC 77-138V,DC 105-138V),标称电压为 120V AC/DC。

    • 通道数:16 个隔离通道,每个通道带独立状态指示灯(红色),模块配备绿色 “Active” 状态灯。

    • 信号延迟:AC 输入导通延迟 1ms,关断延迟 9/18ms;DC 输入导通延迟 1.2ms,关断延迟 9ms,支持用户自定义滤波时间以抑制电压瞬变。

    • 背板电流:75mA,功耗约 1-8.8W,工作温度范围 32-140°F(0-60°C)。


AB	罗克韦尔 1771-ID16 数字输入模块

AB罗克韦尔 1771-ID16 数字输入模块

一、产品规格与功能

  1. 基本参数
    • 输入类型:支持 AC/DC 混合电压输入(AC 77-138V,DC 105-138V),标称电压为 120V AC/DC。

    • 通道数:16 个隔离通道,每个通道带独立状态指示灯(红色),模块配备绿色 “Active” 状态灯。

    • 信号延迟:AC 输入导通延迟 1ms,关断延迟 9/18ms;DC 输入导通延迟 1.2ms,关断延迟 9ms,支持用户自定义滤波时间以抑制电压瞬变。

    • 背板电流:75mA,功耗约 1-8.8W,工作温度范围 32-140°F(0-60°C)。

  2. 特性与设计
    • 可拆卸端子块:需配合 1771-WN 或 1492 系列接线模块使用,支持带电插拔(RIUP),便于维护。

    • 环境防护:敷形涂层设计,可在恶劣工业环境中抵御湿度和污染物。

    • 诊断功能:支持全面的 I/O 诊断,包括系统故障和现场故障检测,适用于事件序列(SOE)应用。

    • 兼容性:需安装在 Series B I/O 机箱中,兼容 1771-A1B/A4B 等型号的机箱,但不兼容 1771-AL 本地 I/O 适配器。

    • 1. 制造业自动化生产线

    • 在汽车制造、机械加工、电子装配等生产线中,1771-ID16 主要用于采集各类设备的开关状态信号,例如:
    • 传送带的启停传感器(检测工件是否到位)、机械臂的限位开关(确认运动位置);

    • 冲压机、注塑机的安全门联锁信号(监测门是否关闭,保障安全运行);

    • 生产线的急停按钮、操作面板的开关信号(集中监控设备操作状态)。
      其 16 通道设计适合集中采集一条生产线的分散信号,配合 PLC-5/SLC 500 控制器实现设备联动控制。

    • 2. 过程控制与水处理

    • 在化工、食品饮料、市政水处理等需要监控 “过程状态” 的场景中,模块用于采集离散型传感器信号
    • 储罐的液位开关(检测液位是否达到上限 / 下限)、管道的压力开关(监测压力异常);

    • 阀门的开 / 关反馈信号(确认气动 / 电动阀门是否执行到位);

    • 泵类设备的运行状态(如离心泵的启停反馈、过载保护开关信号)。
      宽电压兼容(AC/DC 77-138V)使其能适配不同类型的现场传感器,简化接线复杂度。

    • 3. 能源与电力系统

    • 在火力发电、变电站、新能源(如风电、光伏)的辅助系统中,用于监控电气设备状态
    • 高压柜的断路器、隔离开关的分合闸状态反馈;

    • 变压器冷却风扇的启停信号、油温过高保护开关;

    • 电缆沟的漏水检测开关、配电室的门禁联锁信号。
      其抗干扰设计(隔离通道、滤波功能)能适应电力系统中复杂的电磁环境,保证信号稳定。

    • 4. 冶金与矿山行业

    • 在钢铁、有色金属冶炼或矿山开采的恶劣环境中(高温、粉尘、振动),模块凭借敷形涂层防护和高可靠性,用于采集:
    • 破碎机的运行状态开关、输送带的跑偏检测信号;

    • 冶炼炉的炉门联锁开关、冷却系统的流量开关;

    • 矿山提升机的限位保护信号、紧急制动反馈。

    • 5. 交通与物流设备

    • 在港口起重机、机场行李分拣线或铁路货运系统中,用于监控。
    • 起重机的起升限位、旋转角度开关信号;

    • 分拣线的包裹到位传感器、道闸开关反馈;

    • 铁路道口的栏杆状态、信号灯联锁信号。
