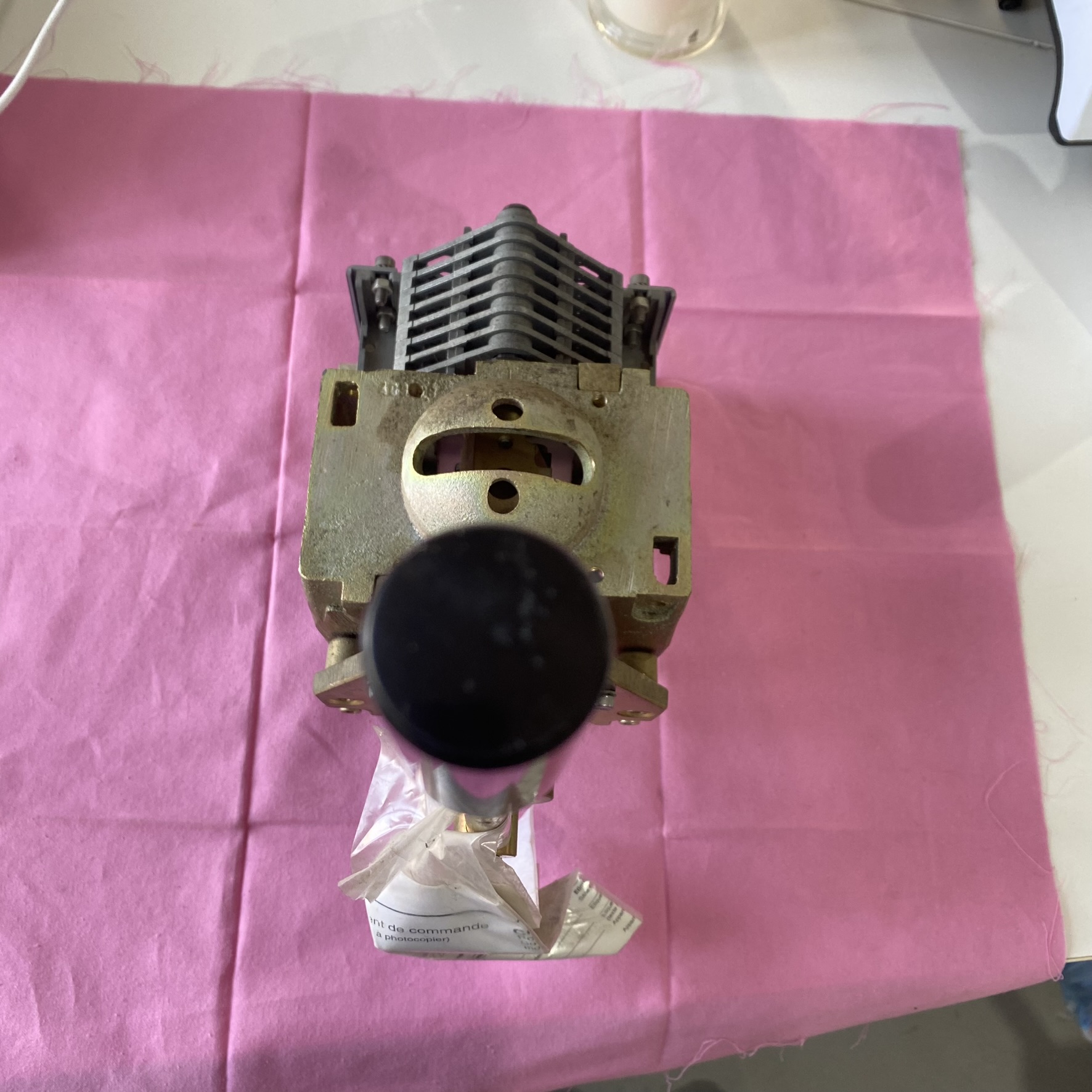

• 结构特点：采用侧面控制杆，控制杆长 240mm，单方向可偏移 54°。一般配备标准手柄，单方向最多 9 档，可选择每方向 9 档（6°、12°、18°、24°、30°、36°、42°、48°、54°）或每方向 8 档（12°、18°、24°、30°、36°、42°、48°、54°）的档位设置。运动方式可选择有档位手感且保持位置，或有档位手感且弹簧复位。

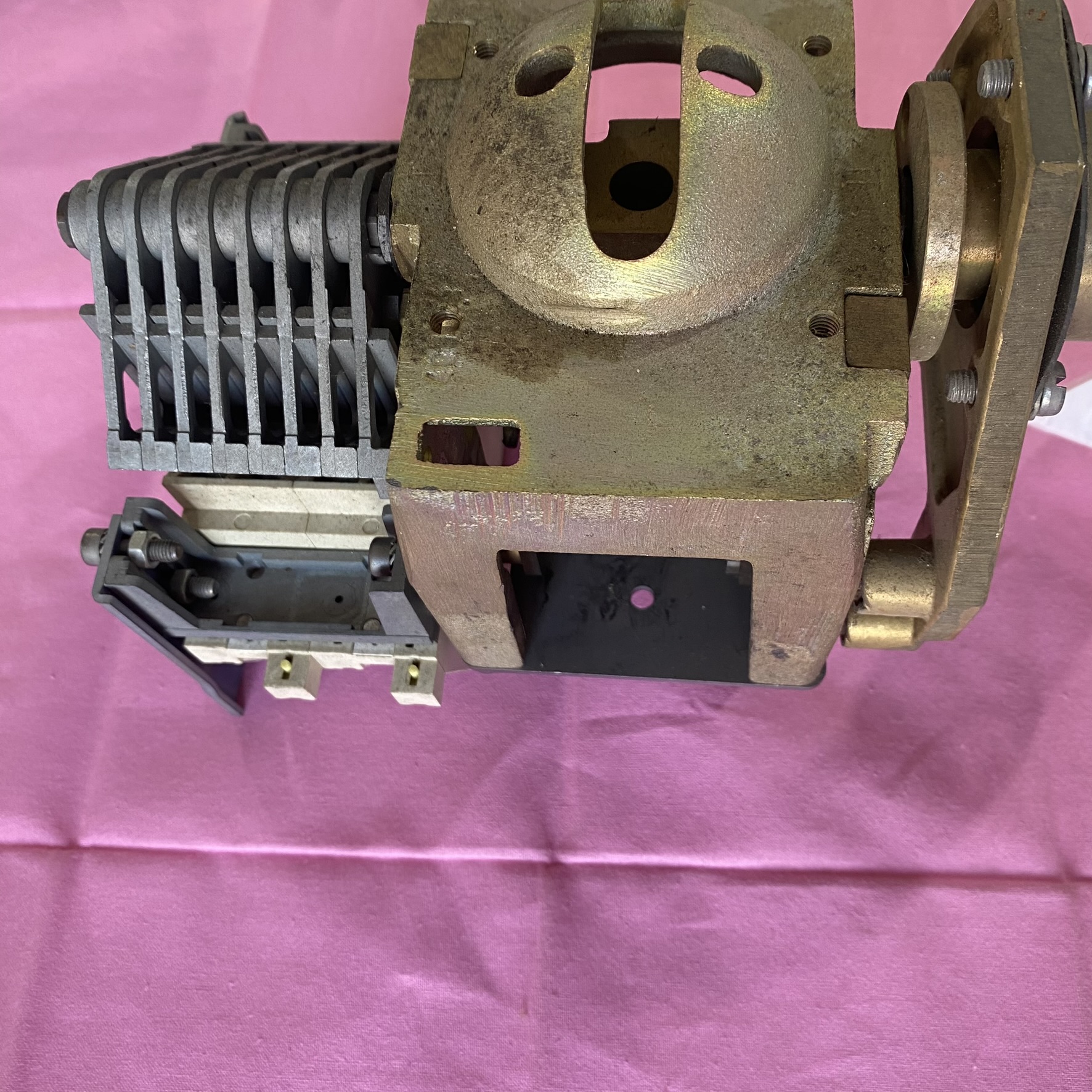

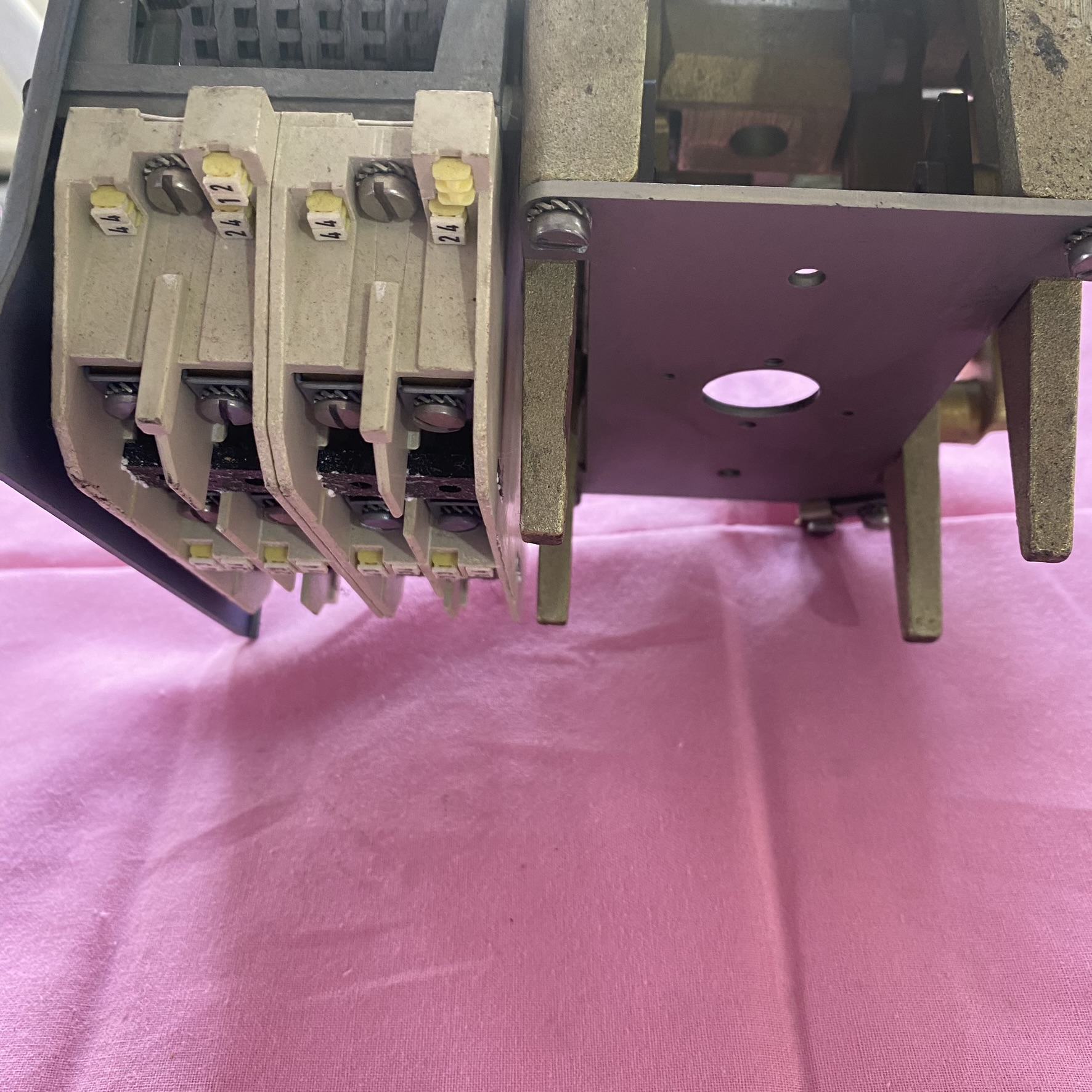

• 触点系统：每运动机构最多 24 副触点，为双分断触点，带磁吹弧，可满足多种控制线路的需求。每运动机构最多带 24 副凸轮，4 副一组，由于技术原因，第一副凸轮必须为方向凸轮或零位凸轮。

• 性能参数：工作温度为 - 10°C 到 + 70°C，防护等级为 IP54，需装配到适当的防尘防潮外壳中使用，机械寿命可达 400 万次，额定发热电流为 16A，具有配置灵活性高、使用寿命长等特点。

• 应用领域：适用于重型负载应用，可用于控制机械设备、起重机、行车等，广泛应用于工地、仓库、货场等场所的普通物料搬运起重机控制系统中

• 开孔尺寸：XKM 系列主令控制器可能有不同的开孔尺寸规格，部分型号可能采用开孔 Ø22mm，至多 8 单元；或开孔 Ø30mm，1 到 7 孔等。XKM-C11230 若与这些型号不同，其开孔尺寸会有差异，可能影响到安装面板的选择和加工。

• 整体外形尺寸：不同型号的主令控制器因功能复杂度、触点数量、操作方式等不同，整体外形尺寸会有所不同。XKM-C11230 采用侧面控制杆，控制杆长 240mm。若其他型号为正面控制杆或控制杆长度不同，会导致整体长度尺寸有别。且每运动机构最多 24 副触点的 XKM-C11230，与触点数量少的型号相比，可能在宽度或厚度上更大，以容纳更多触点组件。

• 安装孔间距：虽然通常可通过 4 个 M6 螺钉安装，面板厚度适用范围为 1 到 6mm，但不同型号的安装孔间距可能不同。XKM-C11230 的安装孔间距需根据具体产品手册确定，若与其他型号不一致，会影响到在安装面板上的固定方式和位置

一、系列定位决定基础尺寸

1. 轻型系列（XKB）

• 控制杆短（130mm），单方向最大行程 28°。

• 安装面板厚度 1-6mm，整体重量约 0.85kg。

• 开孔尺寸多为 φ22mm 或 φ30mm，适配标准面板。

• 典型型号如 XKB A/E，整体尺寸紧凑，适合空间有限的场景。

• 适用场景：小型起重机、输送机等轻载设备。

• 尺寸特点：

2. 中型系列（XKD）

• 安装孔间距 64mm，中心孔直径 75mm，需配套特定面板安装。

• 控制杆方向和角度设计介于轻型与重型之间，如 XKD F 型支持多方向操作。

• 触点数量适中（如每运动机构 4-8 副），尺寸介于 XKB 与 XKM 之间。

• 适用场景：中型起重机、冶金设备等中等负载。

• 尺寸特点：

3. 重型系列（XKM）

• 控制杆长度 240mm（XKM-C 侧装式）或 200-250mm（XKM-A/B 垂直式），单方向最大偏移 54°，整体长度显著增加。

• 触点数量最多（每运动机构 24 副），需更宽或更厚的外壳容纳，如 XKM-C 的外形尺寸达 275mm 宽 ×115mm 高 ×295mm 深。

• 防护等级 IP54，需加装防尘罩，进一步增加安装空间需求。

• 适用场景：港口机械、大型行车等重载设备。

• 尺寸特点：

•

二、控制杆设计影响安装布局

1. 控制杆位置：

• 垂直式（XKM-A/B）：控制杆位于正面，整体宽度较窄，适合并排安装。

• 侧装式（XKM-C）：控制杆位于侧面，长度 240mm，需额外空间避免干涉，常用于操作台侧面或悬挂式安装。

2. 操作角度与档位：

• 重型系列（如 XKM-C）支持单方向 9 档（6°-54°），需更大的操作空间；轻型系列（XKB）单方向最多 3 档（12°-28°），布局更紧凑。

三、触点数量与模块化扩展

1. 触点数量决定尺寸：

• 轻型系列（XKB）每运动机构 4 副触点，中型（XKD）4-8 副，重型（XKM）最多 24 副。触点越多，外壳宽度或厚度越大，如 XKM-C 因 24 副触点需更宽的凸轮组安装空间。

2. 模块化设计：

• 部分型号支持触点模块扩展（如从 1A+1B 扩展至 8A+8B），基础型号尺寸紧凑，扩展后宽度或厚度增加24。例如，XKM 系列通过叠加凸轮组实现多触点控制，整体尺寸随模块数量递增。

四、开孔尺寸与安装兼容性

1. 标准开孔尺寸：

• 主流型号采用 φ22mm 或 φ30mm 开孔，适配施耐德标准面板（如 XB2B 系列按钮面板）。

• 重型型号（如 XKM-C）可能需定制开孔，或通过 DIN 导轨安装实现灵活布局。

2. 安装面板厚度：

• 全系支持 1-6mm 厚度面板，通过螺纹圈或卡扣固定，确保安装稳固。

五、防护等级与环境适应性

1. 高防护等级型号：

• 重型系列（如 XKM）防护等级 IP54，需更坚固的外壳和密封设计，导致尺寸略大于同系列低防护型号。

• 部分型号（如 XKB）需额外加装防尘罩，进一步增加安装空间需求。

2. 特殊环境设计：

• 防爆或耐腐蚀性型号（如 XKM-C 特殊处理版本）可能采用加厚外壳或定制安装接口，尺寸与标准型号差异显著
