产品类型：分 / 合指示接点，触点构成为 1NO/NC（1 个常开触点和 1 个常闭触点）。

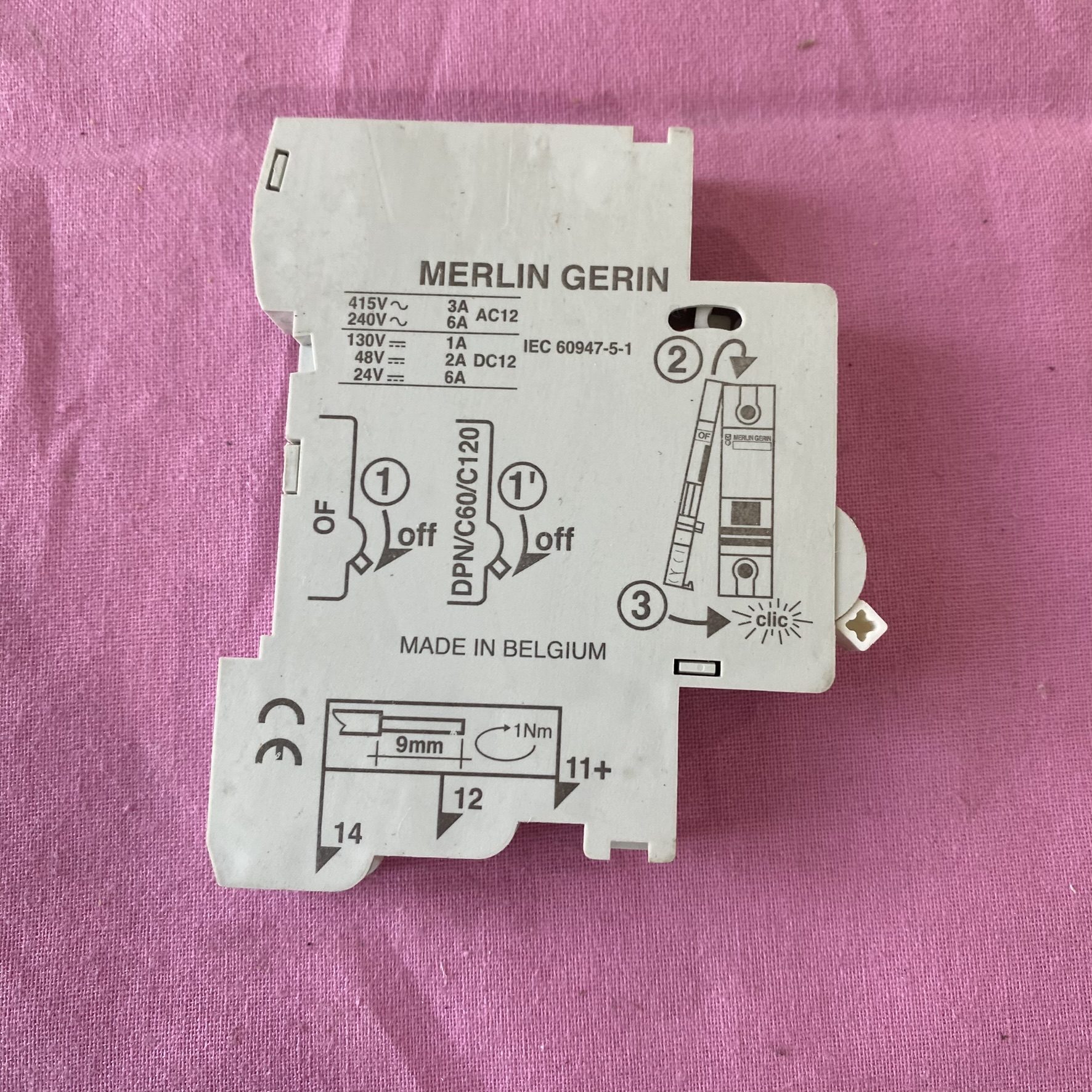

额定电流：不同电压下额定电流不同，具体为 6A 在 240V AC - 50/60Hz；3A 在 415V AC - 50/60Hz；2A 在 48V DC；1.5A 在 60V DC；1A 在 130V DC；6A 在 24V DC。

适用范围：适用于 Acti 9 系列的 iC65、iDPN、iID、RCA、ARA、iC60、iC60 RCBO、iDPN Vigi 等产品。

额定绝缘电压：500V。

额定冲击耐受电压：4kV。

防护等级：IP20，符合 EN/IEC 60947 - 5 - 1 标准。

符合标准：EN/IEC 60947 - 5 - 1。

与断路器联动：当断路器合闸时，其内部机械结构会通过传动装置带动状态指示接点的内部机构动作；同理，断路器分闸时也会引发相应动作。这种联动可以是直接的机械连接，也可能是通过一些间接的方式，如磁力等。

触点状态变化：状态指示接点具有 1 个常开触点（NO）和 1 个常闭触点（NC）。在断路器合闸过程中，与之联动的指示接点动作，常开触点闭合，常闭触点断开；断路器分闸时，常开触点恢复断开，常闭触点恢复闭合。

状态指示：通过将指示灯等设备连接到状态指示接点的触点上，可直观显示断路器状态。例如将指示灯连接到常开触点两端，断路器合闸时，常开触点闭合，指示灯通电亮起，表明断路器处于合闸状态；断路器分闸时，常开触点断开，指示灯熄灭，显示断路器处于分闸状态。

信号传输：在电力监控系统中，状态指示接点的触点状态变化还可作为信号传输到远程监控设备。例如，将其接入 PLC（可编程逻辑控制器）或其他监控系统的输入端口，监控系统根据接收到的触点信号，实时显示断路器状态，方便操作人员远程了解设备运行情况，也可用于后续的逻辑控制和数据分析等

安装方法：可方便地安装在 DIN 国际标准轨道上，无需特别工具。可根据需要在轨道上垂直或水平安装，不影响其性能，其双稳态锁定夹设计，让安装更加方便。

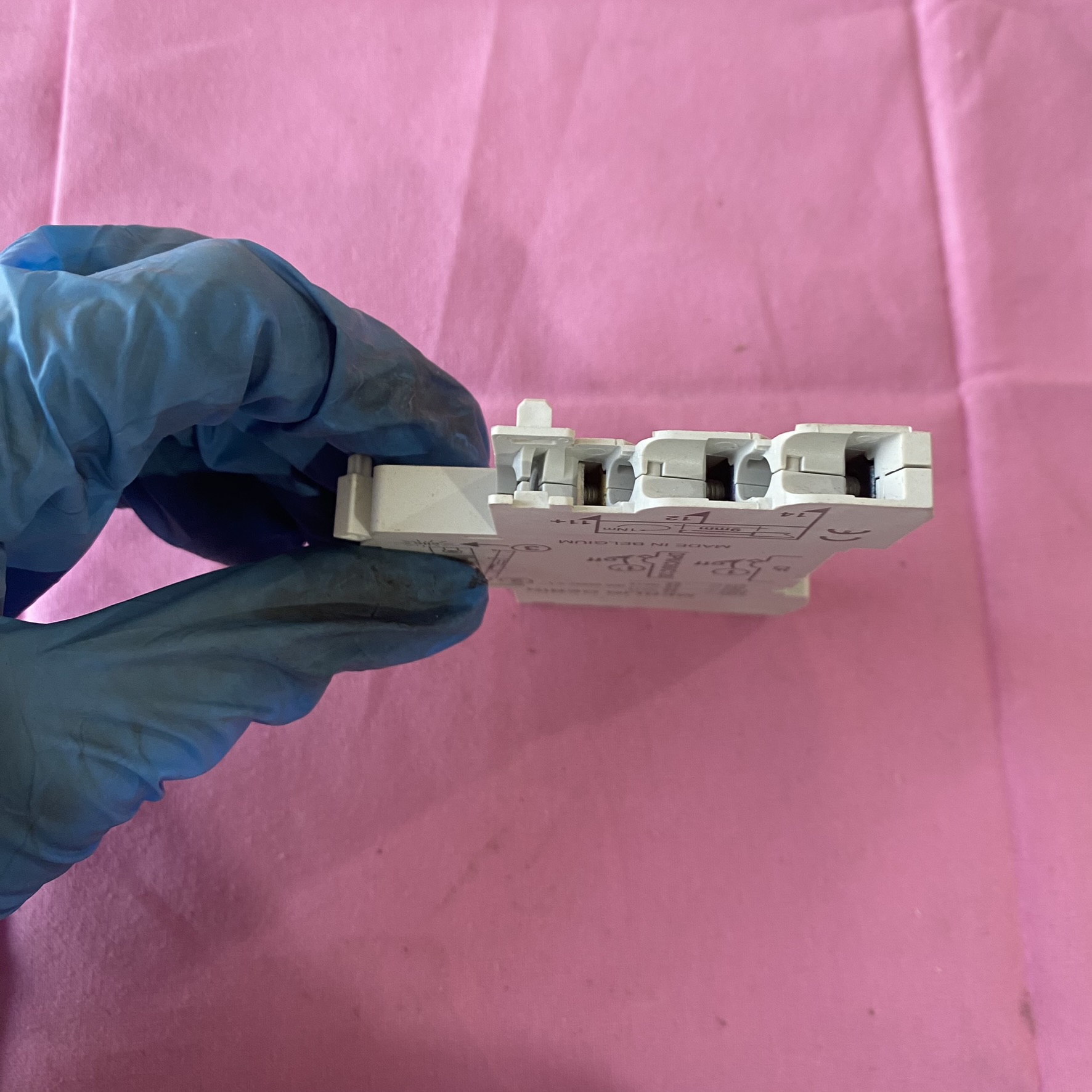

接线方法：产品采用螺旋压入式端子（下接线）。可接入 1 根截面积为 1-4mm² 的单股硬线，或 1 根截面积为 0.5-2.5mm² 的软线，也可以接入 2 根截面积为 2.5mm² 的单股硬线，或 2 根截面积为 1.5mm² 的带线箍的软线，剥线长度一般为 10mm。将导线按上述规格要求插入端子，然后拧紧螺丝固定即可，注意要确保导线连接牢固，避免松动

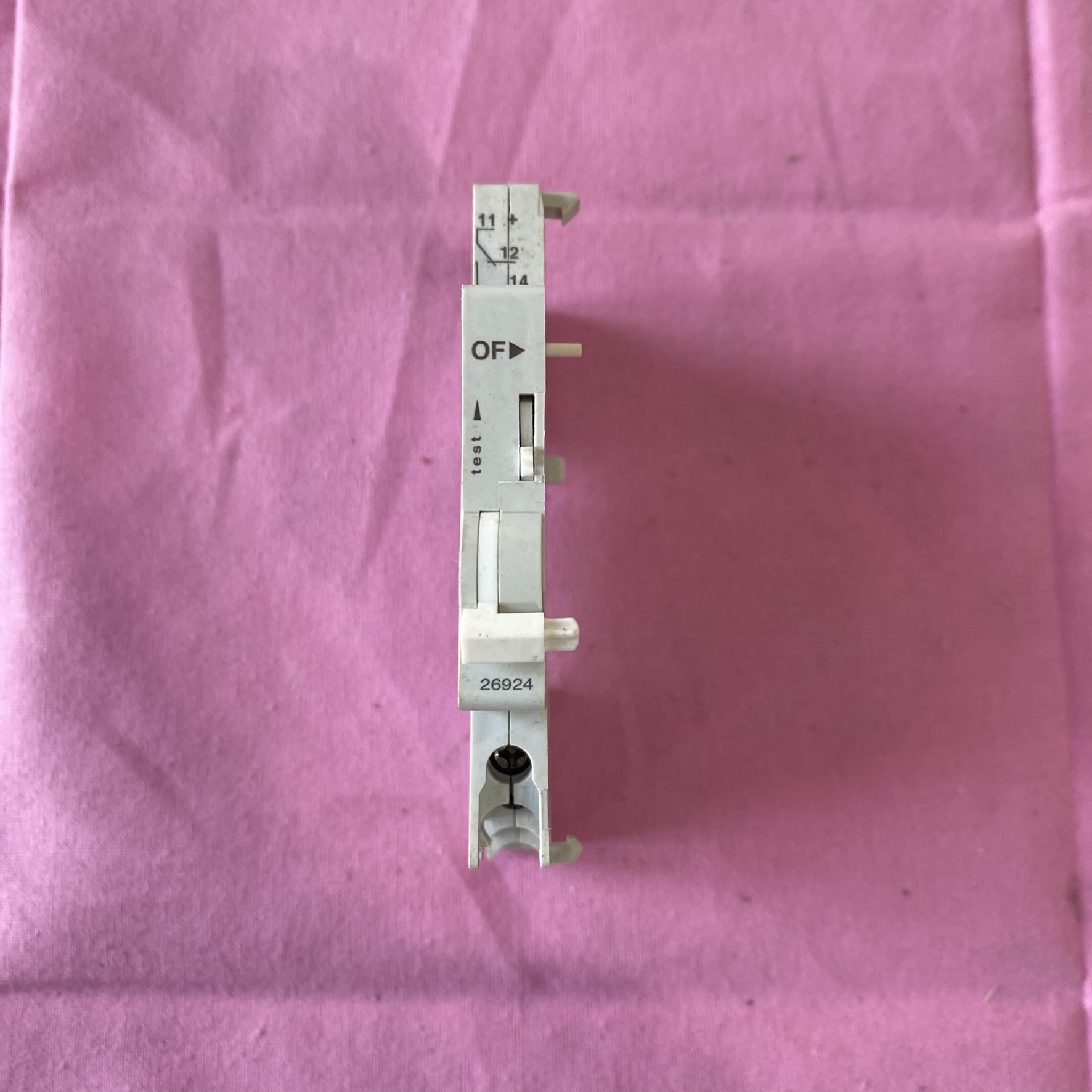

26924
