• 技术特性：

• 高精度测量：测量精度高达 ±0.2% 满量程，采用 12 位 A/D 转换器，能精准测量压力、温度、液位和流量等物理量。

• 多功能输出：提供 4 个开关量输出和 1 个模拟量输出，模拟量输出可选 4-20mA 或 0-10VDC，可满足不同控制系统的需求。

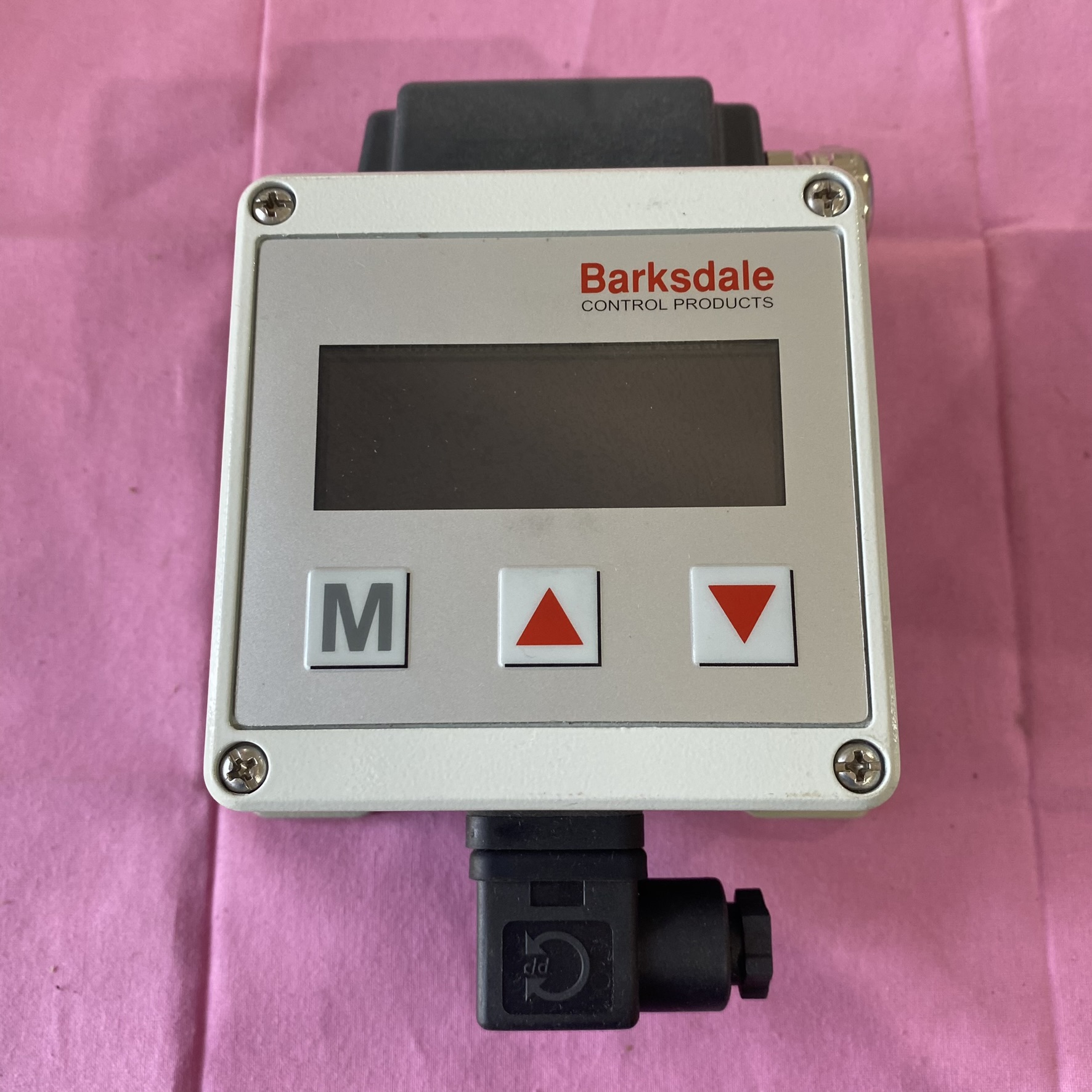

• 直观显示：配备 8 位 14 段 LCD 显示屏，以红色条形图形式直观显示测量值，便于现场监控。显示单位可在 psi、bar、kpa、°C 和 °F 之间切换。

• 微处理器控制：内置 12 位微处理器，具有自诊断功能，可实现自我监督，确保设备稳定运行。

• 快速响应：扫描速度高达 1 毫秒，能对物理量的变化做出快速响应。

• 防篡改设计：可选键盘锁功能，防止非法更改设置，提高设备安全性。

• 宽温范围：工作温度范围为 - 10°C 至 + 70°C，适应多种恶劣环境。

• 工作原理：基于热敏电阻或热电偶等传感元件，将温度等物理量信号转换为电信号，然后将传感元件输出的微弱电信号进行放大，再通过内置的模数转换器将放大后的模拟信号转换为数字信号，微处理器对数字信号进行运算处理，根据预设的算法计算出实际测量值，最后根据计算得到的值，控制开关量输出和模拟量输出，实现监控和控制功能

一、核心原则：确保测量精度与信号稳定性

1. 靠近测量点，缩短信号传输距离

• UAS3V3 需接收传感器（如热电偶、压力变送器）的信号，安装位置应尽量靠近被测设备（如液压阀组、管道、反应釜），使传感器与显示器之间的线缆长度≤10 米（最长不超过 15 米）。

• 原因：过长的线缆会导致信号衰减（尤其是 4-20mA 模拟信号），或引入电磁干扰（如附近有电机、变频器），影响测量精度（UAS3V3 的 ±0.2% 满量程精度依赖稳定的信号输入）。

2. 避免信号干扰源

• 远离强电磁设备：如大功率电机、变压器、电焊机、高频变频器等，这些设备会产生电磁辐射，干扰传感器信号（尤其是热电偶的 mV 级微弱信号）。若必须安装，需保持至少 1 米距离，或对信号线穿金属管屏蔽。

• 远离高压线缆：与 AC 220V 及以上动力线缆的平行距离≥30cm，交叉时需垂直交叉，避免感应电压影响。

二、环境适应性：匹配设备工作条件

1. 温度与湿度控制

• 高温环境（如靠近加热炉）：需加装隔热板（如石棉或铝合金挡板），避免直接热辐射；若环境温度＞60°C，需强制通风（如加装小型散热风扇）。

• 低温环境（如冷库）：确保设备启动时温度≥-10°C，避免 LCD 冻屏（低温下 LCD 响应速度会变慢）。

• 工作温度范围：-10°C 至 + 70°C（超出此范围会导致 LCD 显示异常或电子元件老化加速）。

• 湿度要求：相对湿度≤85%（无冷凝）。若安装在潮湿环境（如清洗车间、户外），需加装防水外壳（IP65 及以上防护等级），并在外壳底部开排水孔，防止冷凝水积聚。

2. 避免振动与冲击

• 远离高频振动源：如往复式压缩机、泵组等，振动会导致接线端子松动或内部元件疲劳。若必须安装，需使用防震支架（如橡胶减震垫）固定，确保振动加速度≤10g（频率 10-2000Hz）。

• 避免机械冲击：安装位置应远离可能发生碰撞的区域（如叉车通道、物料堆放区），必要时加装防护栏。

3. 防尘与腐蚀性环境

• 粉尘环境（如水泥厂、矿山）：选择密封安装（如嵌入式安装在控制柜内），并定期清洁显示屏表面（用干燥软布擦拭），防止粉尘进入设备内部堵塞散热孔。

• 腐蚀性环境（如化工车间）：确保安装位置无直接腐蚀性气体（如氯气、氨气）或液体飞溅，必要时选用防腐蚀外壳（材质为 316 不锈钢），并对线缆接口做密封处理（如缠绕防水胶带）。

•

三、操作与维护便利性

1. 人机交互友好性

• 安装高度：显示屏中心距离地面 1.2-1.5 米，便于操作人员平视读取数据（UAS3V3 的 8 位 LCD 屏需清晰可见，避免逆光或反光）。

• 光照条件：避免阳光直射屏幕（会导致反光看不清显示内容），可加装遮阳板；若环境光线过暗，需在附近安装照明灯具（建议使用 LED 灯，避免高温影响设备）。

2. 接线与检修空间

• 背部预留空间：设备背部需预留≥10cm 空间，便于接线（UAS3V3 的接线端子位于背部）和散热（自然通风散热依赖背部空气流通）。

• 靠近电源与控制箱：确保供电线缆（通常为 24VDC）长度合理，且便于连接至 PLC 或控制系统（若需输出开关量 / 模拟量信号），减少布线复杂度。

四、安装方式适配

• 嵌入式安装：若安装在控制柜面板上，需根据设备尺寸（参考 UAS3V3 的安装开孔尺寸，通常为 92×45mm 或定制尺寸）精准开孔，面板厚度建议 2-5mm（过厚会导致设备固定不稳），安装后用密封胶圈填充缝隙，防止粉尘进入柜体。

• 壁挂式安装：使用配套的安装支架（材质为镀锌钢板）固定在墙面或设备框架上，确保支架承重≥5 倍设备重量（UAS3V3 重量约 0.5kg），螺丝拧紧力矩为 0.5-0.8N・m（避免过紧损坏外壳）。

五、特殊场景补充建议

• 防爆区域：若安装在危险场所（如加油站、化工防爆区），需确认 UAS3V3 是否具备防爆认证（如 ATEX II 3G 或 IECEx），并严格按照防爆规范布线（如使用防爆挠性管连接线缆），避免产生电火花。

• 户外安装：需加装防雨罩（倾斜角度≥15°，防止雨水积聚），并选择防晒材质的安装支架（如铝合金），避免高温环境下支架变形
