日立MPD310A输入输出模块
    发布时间: 2025-07-14 13:25

功能用途:用于接收和发送信号,以控制自动化设备,可广泛应用于工业自动化领域,常用于机器人、机床、生产线等设备的控制。

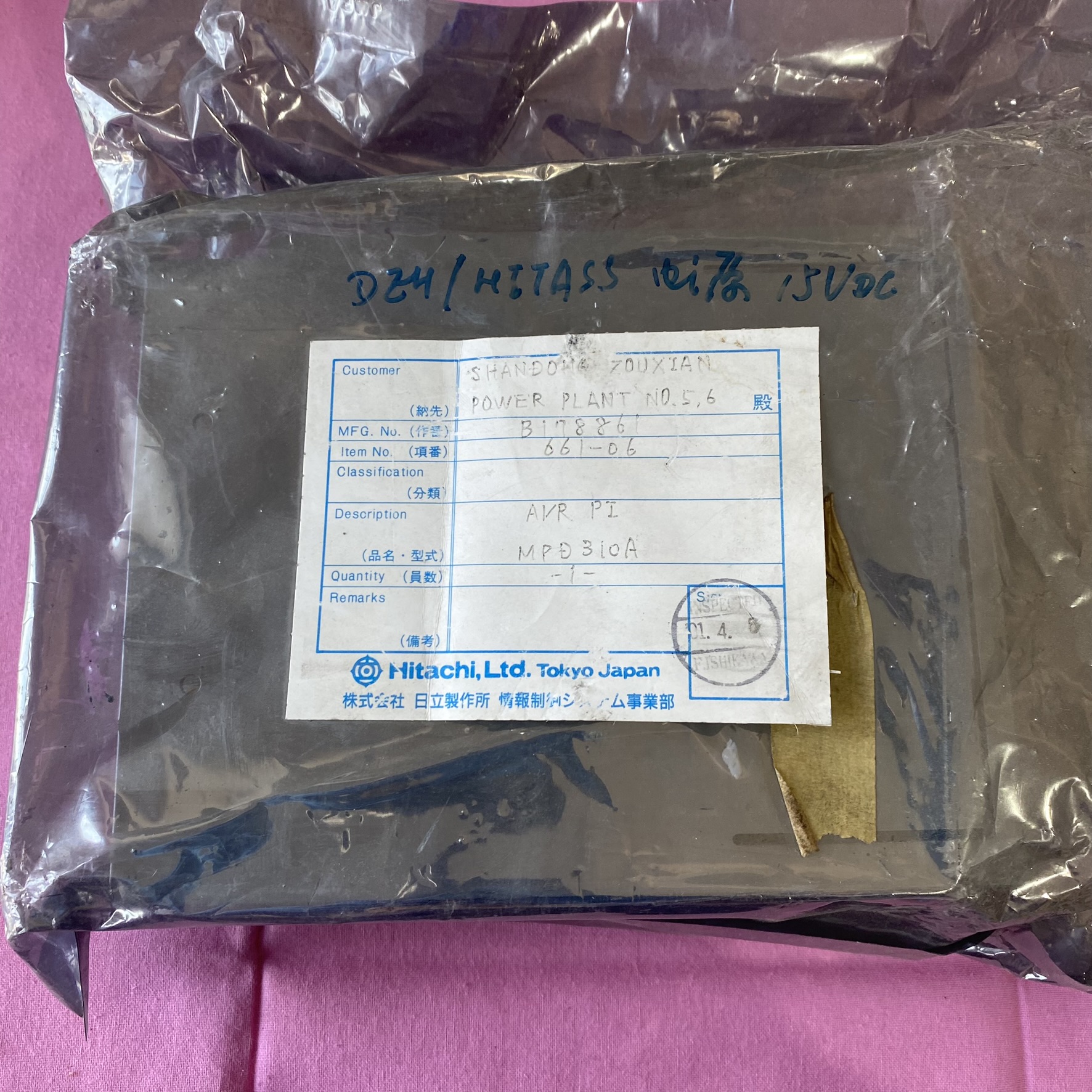

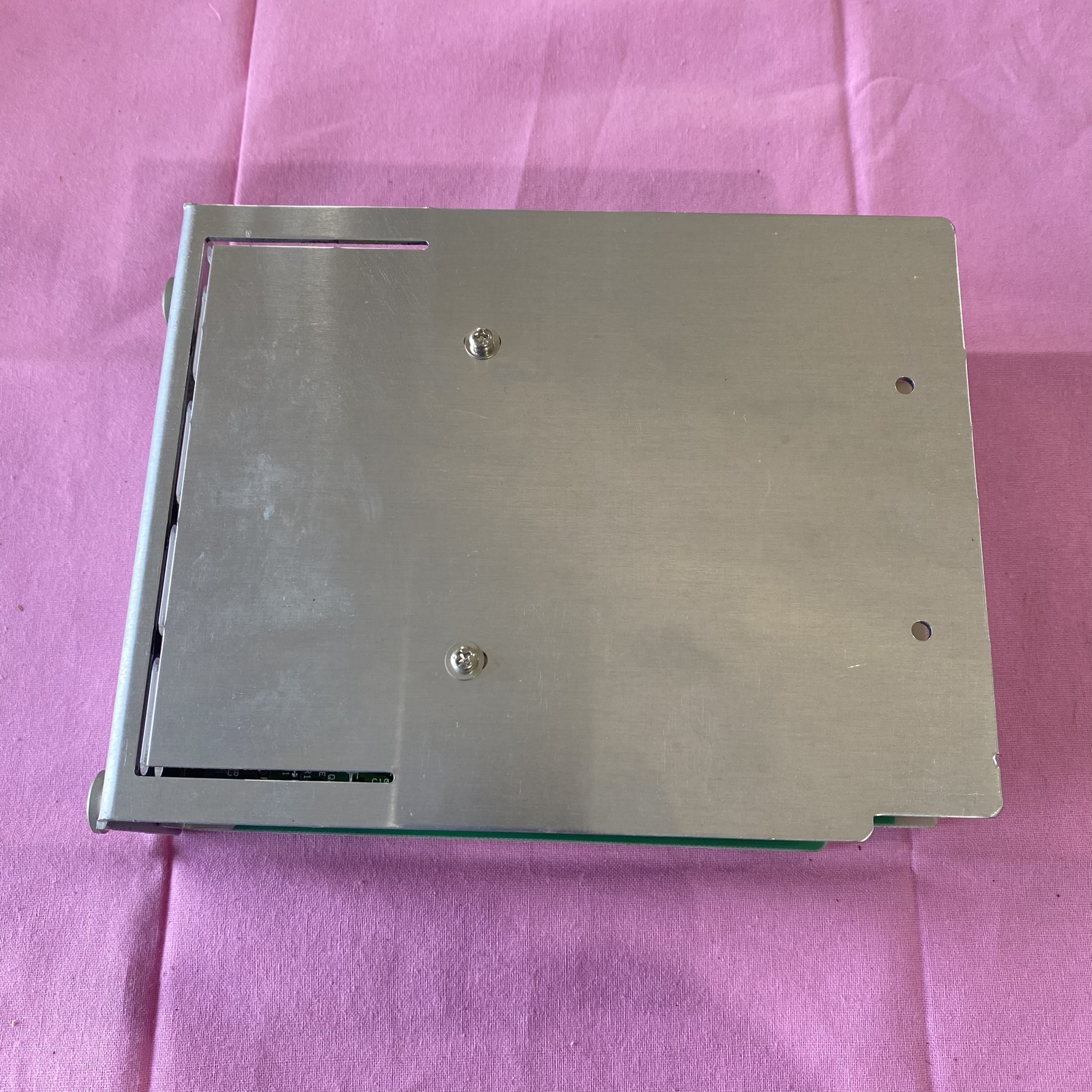

日立MPD310A输入输出模块
  • 功能用途:用于接收和发送信号,以控制自动化设备,可广泛应用于工业自动化领域,常用于机器人、机床、生产线等设备的控制。

  • 性能特点:具有高度的灵活性和可靠性,可接受多种类型的输入信号,并能产生对应的输出信号。它采用先进的信号处理技术,具备多种输入输出通道,可配置为不同输入输出模式,能够实现高精度、高稳定性的输入输出控制,还具有多种保护功能。此外,该模块处理能力强大,反应时间快速,有助于提高生产效率。

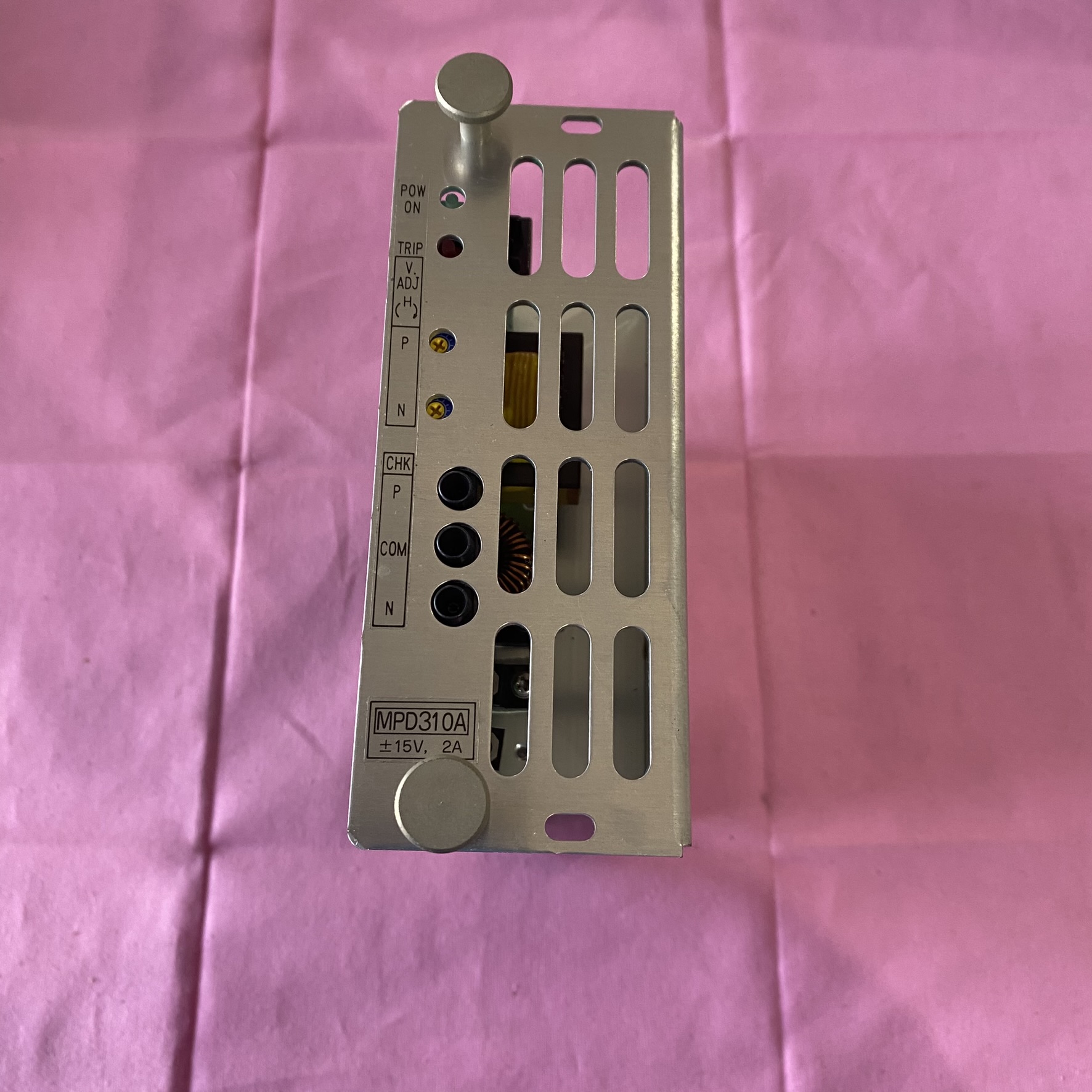

  • 电气参数:属于 PD6000 电源装置的输出模块,输出电压为 15V,输出电流为 2A。

  • 安装前准备

    • 确认配件与工具:检查模块及相关安装配件是否齐全,准备好螺丝刀等必要工具。

    • 检查安装环境:确保安装位置符合模块要求,周围应无强电磁干扰、无大量灰尘和水汽,有足够的散热空间,且电源供应稳定,符合模块的电压要求。

  • 选择安装位置:输入输出模块一般可安装在模块箱内,若没有模块箱,可安装在需要模块控制的设备上方。同时,需考虑便于接线和维护,且要符合相关电气安装规范。

  • 固定模块:该模块在安装单元中占一个槽位。通常可将其安装在机柜内的导轨上或直接固定在安装板上,若为导轨安装,可参照类似模块沿 DIN 导轨安装的方式,对准模块的缺口处,将模块沿箭头方向推入 DIN 卡销,固定在导轨上。若为安装板安装,根据模块安装孔位置,使用合适的螺丝将其固定,确保模块安装牢固,不会晃动。

  • 连接线路:模块通过 2 个印制接插件与总线相联。根据系统设计和接线图,连接输入信号线至模块的输入端口,输出信号线连接到相应的受控设备,同时正确连接电源线,注意电源线的极性以及电压和电流要与模块匹配。此外,为了提高抗干扰能力和安全性,建议将模块的接地端可靠接地。

  • 安装屏蔽板(如有需要):当模块安装在特定插件的槽内时,应务必安装屏蔽板,以减少电磁干扰,具体需参照相关说明书确定是否需要安装。

  • 检查与测试:安装完成后,仔细检查所有连接是否正确、牢固,有无松动或短路等情况。确认无误后,可通电进行测试,观察模块的指示灯状态是否正常,是否能按照预期接收和输出信号,如有异常,应及时断电检查,排除故障。

一、环境与工具防静电准备

  1. 工作区域防静电处理
    • 接地地板与工作台:确保安装工作台铺设防静电橡胶垫(表面电阻 10⁶-10⁹Ω),并通过接地线(截面积≥1.5mm²)连接至建筑接地极(接地电阻≤4Ω),避免静电积累。

    • 湿度控制:保持工作环境湿度在40%-60%RH(使用温湿度计监测)。湿度过低(<30%)会加剧静电产生,可通过加湿器调节;湿度过高(>70%)可能导致设备受潮,需配合除湿机使用。

    • 消除环境静电源:远离塑料、化纤材质物品(如塑料袋、化纤工作服),避免在工作区域内快速移动(如摩擦地面),减少静电产生。

  2. 工具与设备防静电改造
    • 使用防静电工具:螺丝刀、钳子等工具需为防静电型号(表面喷涂防静电涂层),或在工具手柄上缠绕防静电胶带,确保工具与工作台接地垫良好接触。

    • 设备接地:电烙铁、示波器等调试设备需连接三芯接地插头,其电源插座的接地端必须可靠接地,避免设备漏电产生静电。

    • 禁止使用非防静电容器:模块及配件需放置在防静电包装袋(法拉第笼结构)或防静电周转箱内,禁止直接放在塑料托盘、纸箱等绝缘表面上。

二、人员操作防静电规范

  1. 人体静电释放
    • 佩戴防静电手环:操作人员必须佩戴有线防静电手环,手环一端通过鳄鱼夹连接至工作台接地垫的接地端子,确保接触电阻≤1MΩ(可通过手环测试仪定期检测)。操作过程中不得擅自取下手环。

    • 接触模块前放电:每次接触模块前,先用手触摸工作台的接地金属部分(如接地柱),持续 2-3 秒,释放人体积累的静电(人体静电电压可达数千伏,足以击穿元件)。

  2. 着装要求
    • 穿着纯棉或防静电工作服,禁止穿化纤、羊毛衣物(此类材质易摩擦产生静电)。

    • 头发较长时需束起并佩戴防静电帽,避免头发与衣物摩擦产生静电。

三、模块取放与安装过程防护

  1. 模块取出与搬运
    • 从包装取出时:需在防静电工作台上打开包装,手持模块的金属外壳或边缘(避免触碰模块表面的引脚、接口或电路焊点)。若模块无外壳,需用指腹捏住 PCB 板的无元件区域。

    • 禁止堆叠与摩擦:模块取出后不可堆叠放置,避免模块间相互摩擦产生静电;暂不安装时,需放回防静电包装袋内,袋口密封。

  2. 安装过程防静电操作
    • 避免带电操作:安装前务必断开模块所在系统的主电源及关联设备电源,确保模块处于断电状态(静电在断电时仍可能通过人体转移至元件)。

    • 接线时的防护:连接信号线、电源线时,先将线缆的接地端(如屏蔽层)与模块的接地端子连接,再连接其他引脚,通过 “先接地后接信号” 的顺序释放线缆上的静电。

    • 禁止用手触摸敏感元件:模块表面的集成电路(如芯片引脚、贴片电阻电容)、接口端子(如 RS485 接口、电源引脚)是静电敏感区,严禁用手指直接触摸,必要时可佩戴防静电指套(一次性使用,避免重复使用导致污染)。

四、应急处理与验证

  1. 静电损坏的初步判断
    • 若安装后模块指示灯不亮、无信号输出或通信故障,且排除接线错误后,可能是静电损坏导致。此时需断电检查,不可反复通电测试,以免扩大故障。

  2. 防静电措施有效性验证
    • 定期使用静电场测试仪检测工作区域静电电压,确保静电场强度<100V(人体可感知的静电电压约 3000V,此时已足以损坏元件)。

    • 每月检查防静电手环、接地垫的接地电阻(使用兆欧表测量),确保符合规范(手环与接地端电阻 1-10MΩ,接地垫与接地极电阻<1Ω)。
