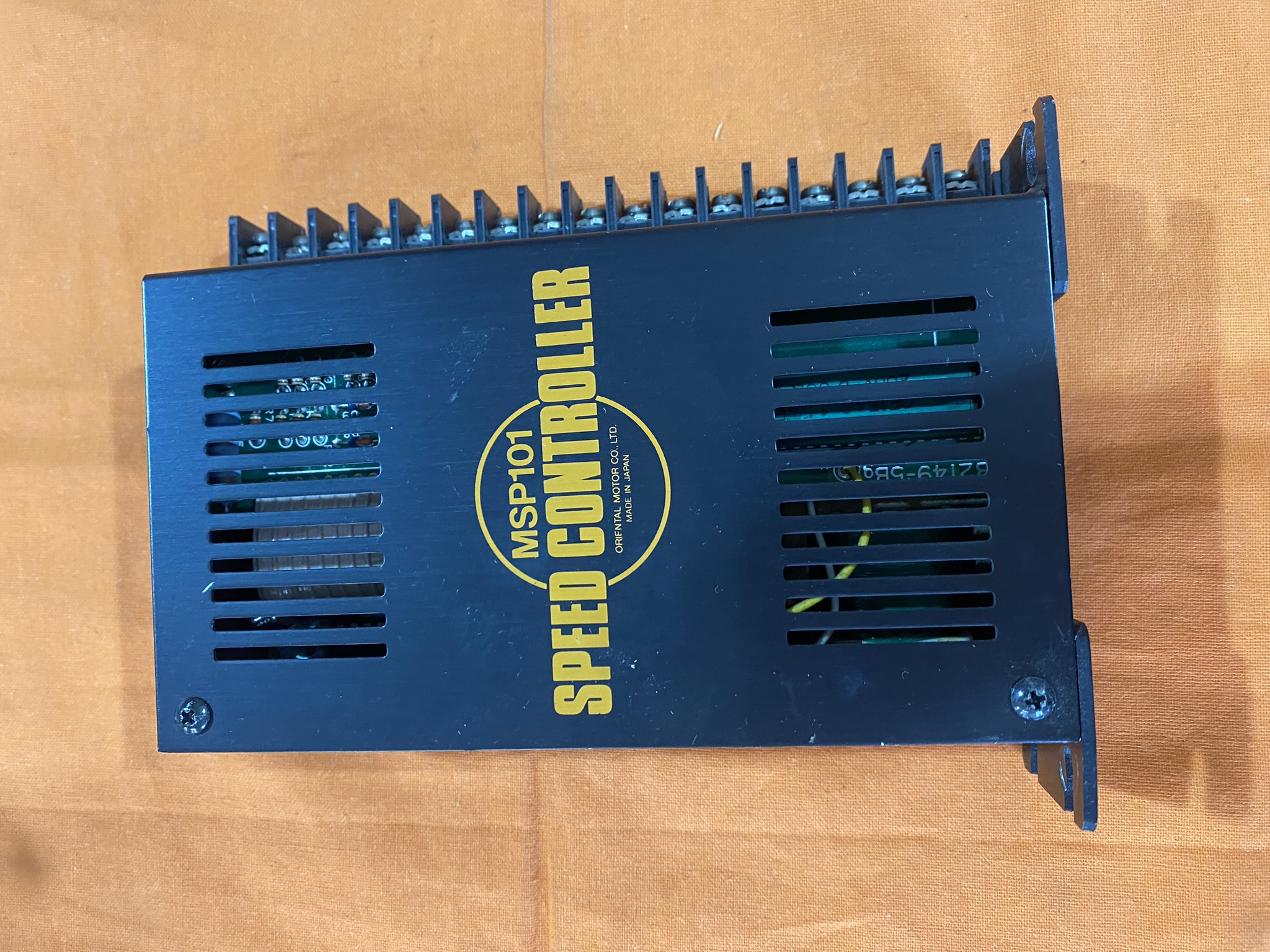

ORIENTAL MOTOR MSP101交流电机速度控制器
    发布时间: 2025-11-21 08:50

  • 配备电位器和按钮，无需额外控制器即可实现本地速度调节

  • 17 个端子螺丝接口，4 个指示灯 (电源、运行、正转、反转)，便于安装与状态监控


ORIENTAL MOTOR MSP101交流电机速度控制器

产品定位

MSP101 是东方马达 (ORIENTAL MOTOR) 生产的单相交流电机速度控制器，专为 K 系列交流电机设计，提供精确的速度控制功能，适用于需要灵活调整转速的小型自动化设备。

核心规格参数

参数规格
输入电压单相 AC 100V (50/60Hz)
适配电机K 系列交流电机，功率范围 6~60W
调速范围50Hz: 70~1400r/min; 60Hz: 70~1700r/min
控制功能速度控制、缓慢启动 / 降速、4 段速设置、正反转控制
外形尺寸约 229×159×76mm (9.0×6.25×3.0 英寸)
重量约 0.73kg (1.6 磅)
防护等级IP20 (室内使用)

产品特点

1️⃣ 简洁操作

  • 配备电位器和按钮，无需额外控制器即可实现本地速度调节

  • 17 个端子螺丝接口，4 个指示灯 (电源、运行、正转、反转)，便于安装与状态监控

2️⃣ 多功能控制

  • 缓慢启动 / 降速：减少设备启动冲击，延长机械寿命

  • 4 段速预设：可通过外部信号选择预设速度，适合需要多种运行速度的应用

  • 正反转控制：支持电机双向运转，扩展应用场景

  • 失电制动：断电时电机快速停止，提高安全性

3️⃣ 可靠性高

  • 内置过热保护和堵转保护功能，防止电机损坏

  • 符合国际安全标准，适用于各类工业环境

应用领域

1️⃣ 办公自动化设备

  • 复印机 / 打印机：控制纸张传输速度，确保精确打印和顺畅进纸

  • 扫描仪：驱动扫描平台，实现稳定、精确的图像采集

  • 碎纸机：根据纸张厚度自动调整转速，提高碎纸效率

2️⃣ 家电与日常设备

  • 厨房小家电：搅拌机、食品加工机的多档速度控制

  • 通风设备：风扇转速调节，实现风量按需控制

  • 电动窗帘 / 遮阳系统：平稳、安静的开合控制

3️⃣ 工业自动化

  • 小型生产线：控制传送带、转盘等输送设备速度

  • 包装机械：标签贴附、灌装和封盖等工序的精确速度匹配

  • 检测设备：驱动精密定位平台，确保检测精度

4️⃣ 医疗与实验室设备

  • 离心机：精确控制旋转速度，满足不同样本分离需求

  • 分析仪器：驱动样本载台和液体分配系统，确保测量精度

MSP101 vs MSP302N: 核心区别

特性MSP101MSP302N
控制对象交流电机 (速度控制)步进电机 (位置控制)
适用电机K 系列单相交流电机 (6~60W)VEXTA 系列步进电机 (2 相 / 5 相)
输入电压AC 100V (50/60Hz)AC 200V (50/60Hz)
控制方式电压调节 (电位器 / 外部信号)脉冲 + 方向信号 (步进 / 梯形波控制)
精度类型速度精度约 ±1%位置精度达 ±0.05°(细分后)
应用场景速度调节为主 (如传送带、风扇)精确定位为主 (如半导体、医疗设备)

总结

MSP101 是一款经济实用的交流电机速度控制器，专注于为 K 系列交流电机提供平滑、精确的速度控制，适用于办公设备、家电、小型工业生产线等对位置精度要求不高但需要灵活调速的场景。

如果您需要精确位置控制(如半导体设备、精密检测仪器)，应选择MSP302N 步进电机驱动器；若只需灵活速度调节，MSP101 是更经济可靠的选择。

一、基本原理

MSP101 的 4 段速功能通过三个控制端子 (D1/D2/D3) 的二进制组合选择预先设定的四种固定速度，实现电机在不同工况下的精确速度控制。

二、实现步骤

1. 参数设置阶段

首先需要在 MSP101 内部设置 4 个速度段对应的具体转速值：

  • 通过操作面板进入参数设置模式

  • 在参数 P253~P256 中分别设置 4 段速度值 (单位:r/min)

    • P253: 第 1 段速度 (1X)

    • P254: 第 2 段速度 (2X)

    • P255: 第 3 段速度 (3X)

    • P256: 第 4 段速度 (4X)

  • 设置范围: 50Hz 时 70~1400r/min; 60Hz 时 70~1700r/min

2. 外部接线阶段

将三个控制端子 (D1/D2/D3) 与外部控制设备 (如开关、PLC 输出点) 连接:
端子编号默认功能说明
D1(+)多段速度控制 1接外部控制信号正极 (+24V)
D2(+)多段速度控制 2接外部控制信号正极 (+24V)
D3(+)多段速度控制 3接外部控制信号正极 (+24V)
COM公共端接外部控制信号负极 (0V)
注意: 这些端子为有源输入，需要外部提供 + 24V 电源

3. 速度选择逻辑

MSP101 通过检测 D1/D2/D3 三个端子的通断状态组合来确定选择哪一段速度，遵循二进制编码规则:
D1 状态D2 状态D3 状态选择的速度段运行速度
OFFOFFOFF第 1 段 (1X)P253 设定值
ONOFFOFF第 2 段 (2X)P254 设定值
OFFONOFF第 3 段 (3X)P255 设定值
ONONOFF第 4 段 (4X)P256 设定值
OFFOFFON保留 (无效)-
ONOFFON保留 (无效)-
OFFONON保留 (无效)-
ONONON保留 (无效)-
注：只有前四种组合有效，其余组合会被忽略，电机保持当前速度运行

4. 运行控制流程

要实现电机按预设速度运行，还需配合基本控制信号:

  1. 接通电源

  2. 输入 FWD (正转) 或 RVS (反转) 信号使能电机运行

  3. 通过 D1/D2/D3 的状态组合选择所需速度段

  4. 电机按选定速度段运行，直至:

    • 改变 D1/D2/D3 组合选择新速度

    • 断开 FWD/RVS 信号停止运行

    • 电源关闭

三、实际应用连接示例

方案 A: 使用三个独立开关控制
plaintext
   +24V ──┬── SW1 ── D1
          ├── SW2 ── D2
          └── SW3 ── D3
               │
           COM ────┘
操作说明:

  • 只闭合 SW1: 电机运行于第 1 段速度 (P253)

  • 只闭合 SW2: 电机运行于第 2 段速度 (P254)

  • 只闭合 SW3: 电机运行于第 3 段速度 (P255)

  • 同时闭合 SW1+SW2: 电机运行于第 4 段速度 (P256)

方案 B: 使用 PLC 控制
将 D1/D2/D3 分别连接到 PLC 的三个输出点 (Y0/Y1/Y2)，通过 PLC 程序控制各点通断，实现 4 段速自动切换

四、注意事项与补充功能

  1. 速度优先级: 多段速信号优先于面板电位器设定的速度，一旦 D1/D2/D3 中任一端子接通，电机将按选定的固定速度运行，忽略电位器设定
  2. 平滑启停: MSP101 的 4 段速切换具有缓慢启动 / 降速功能，避免速度突变造成机械冲击，可通过参数设置加减速时间
  3. 速度修改: 运行过程中可随时通过操作面板修改 P253~P256 的设定值，新值将在下一次速度段选择时生效

总结

MSP101 的 4 段速功能通过三个控制端子的二进制组合选择预设速度，实现电机在四种固定转速间精确切换。这种方式简单可靠，无需额外控制器即可实现多工况速度控制，广泛应用于需要不同运行速度的自动化设备中，如输送线、包装机械和办公设备等
