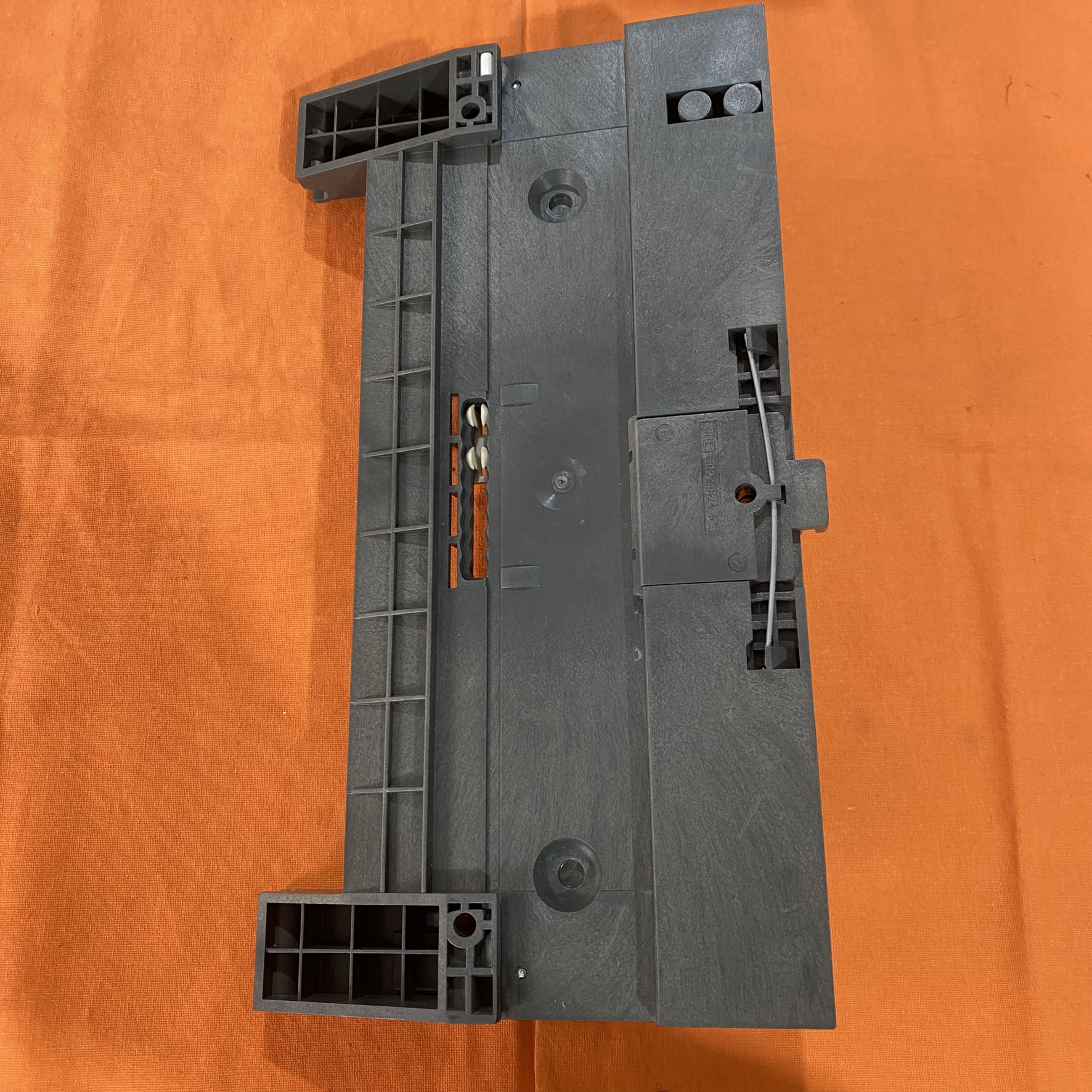

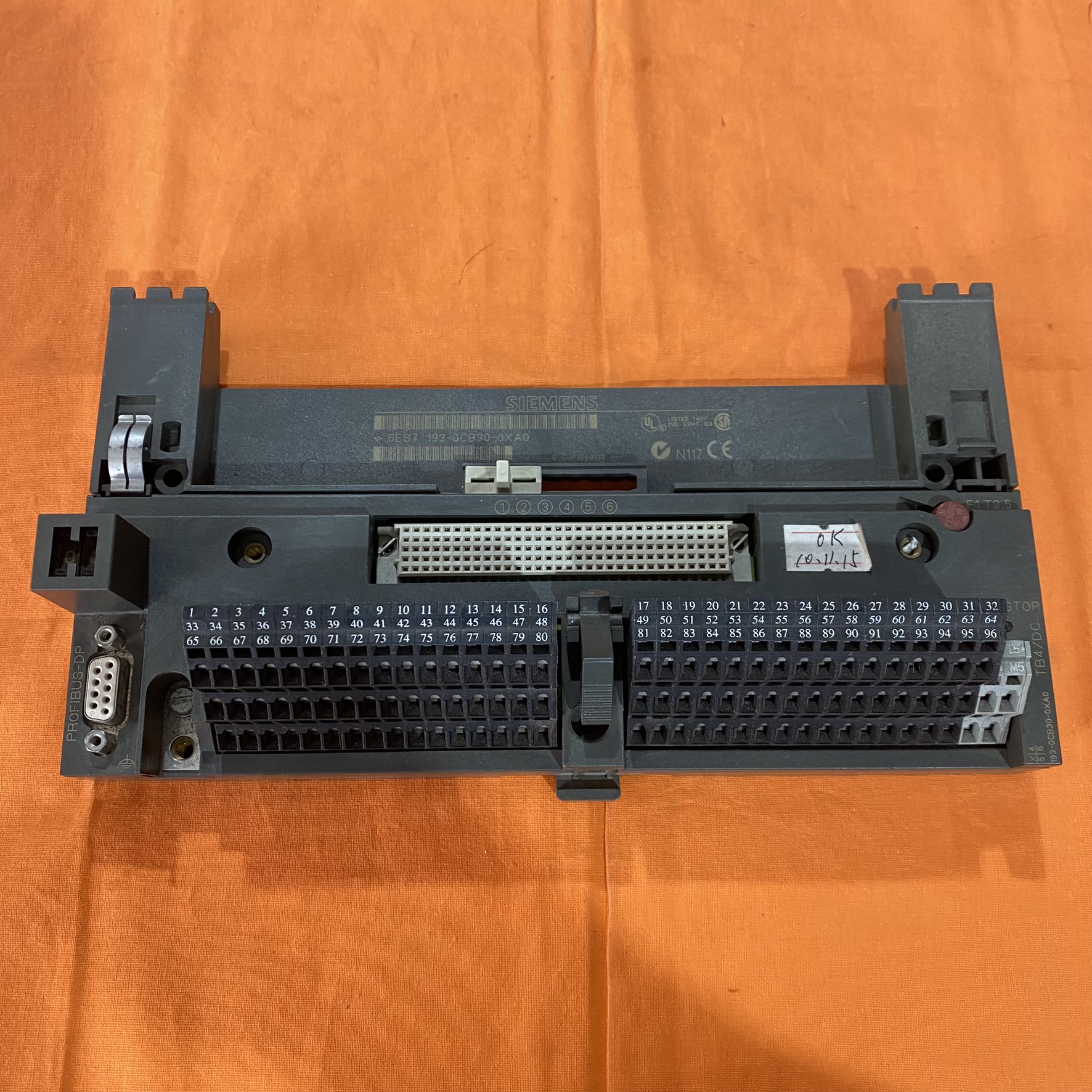

西门子 6ES7193-0CB30-0XA0 终端模块详解

产品基本信息

技术规格

核心功能

1. PROFIBUS-DP 总线信号优化内置 120Ω 终端电阻，可消除 PROFIBUS-DP 总线传输中的信号反射和干扰，尤其适用于总线链路的 “起始端” 或 “末端” ET200M 站。对于由多个 40mm 宽 I/O 模块组成的紧凑式 ET200M 站，该模块能确保总线通信的稳定性，避免因信号失真导致的控制延迟或通信中断。
2. 40mm 宽模块的机械固定与收尾作为 ET200M 站的 “末端挡板”，安装在 40mm 宽 I/O 模块（或 6ES7195-7HB00-0XA0 总线模块外侧），提供机械支撑，防止模块在振动环境（如机床、输送线）中松动，同时封闭安装位，起到防尘、防潮的防护作用，优化控制柜内部布局。
3. 系统电气防护集成过压、短路保护电路，可抵御工业环境中的电网浪涌、电磁干扰，避免总线异常对 IM153 接口模块和 I/O 模块造成损坏，提升整个分布式系统的抗干扰能力和可靠性。

与 ET200M 系列关键模块的配合关系（对比清晰化）

应用场景

1. 紧凑式 ET200M 分布式 I/O 站配置

• 电子制造、食品饮料生产线等场景中，由多个 40mm 宽标准 I/O 模块（如数字量输入 / 输出模块、基础模拟量模块）组成的 ET200M 站，需用该模块完成终端匹配和收尾。

• 典型案例：小型自动化设备（如包装机、贴标机）的分布式控制站，通过多个 40mm 宽模块实现信号采集与执行器控制，本模块保障总线稳定。

2. 总线链路中间 / 末端节点防护

• 汽车零部件生产线、轨道交通辅助系统（如通风、照明）的分布式控制中，ET200M 站作为总线链路的中间或末端节点，该模块可优化信号传输，避免多节点通信干扰。

• 化工、制药行业的小型反应单元监控系统，通过紧凑式 ET200M 站实现温度、压力信号采集，本模块的电气保护功能适配工业恶劣环境。

3. 高振动 / 高干扰工业环境

• 机床、机器人工作站等振动较大的场景，本模块的机械固定功能可防止 40mm 宽 I/O 模块松动；钢铁冶金、电厂等电磁干扰较强的环境，其总线匹配和抗干扰设计能保障通信稳定。

注意事项

1. 安装位置严格限定必须安装在 ET200M 站的最末端（远离 IM153 接口模块的一侧），若误装在中间位置，会导致总线阻抗不匹配，引发通信故障。
2. 适配宽度不可混淆仅适用于 40mm 宽的标准 I/O 模块，若搭配 80mm 宽模块（如大型特殊功能模块），需更换为 6ES7193-0CA10-0XA0 终端模块，两者不可混用。
3. 总线节点必装组件ET200M 站若为 PROFIBUS-DP 总线链路的 “首尾节点”，必须安装本模块；若为中间节点，当总线长度超过 100m 时，建议加装以提升信号稳定性。
4. 无独立通信 / 控制功能本模块仅为终端保护和匹配组件，不参与 I/O 信号传输或数据处理，需与激活总线模块（6ES7195-7HB00-0XA0）、IM153 接口模块配合，才能构成可正常工作的 ET200M 站。

总结
