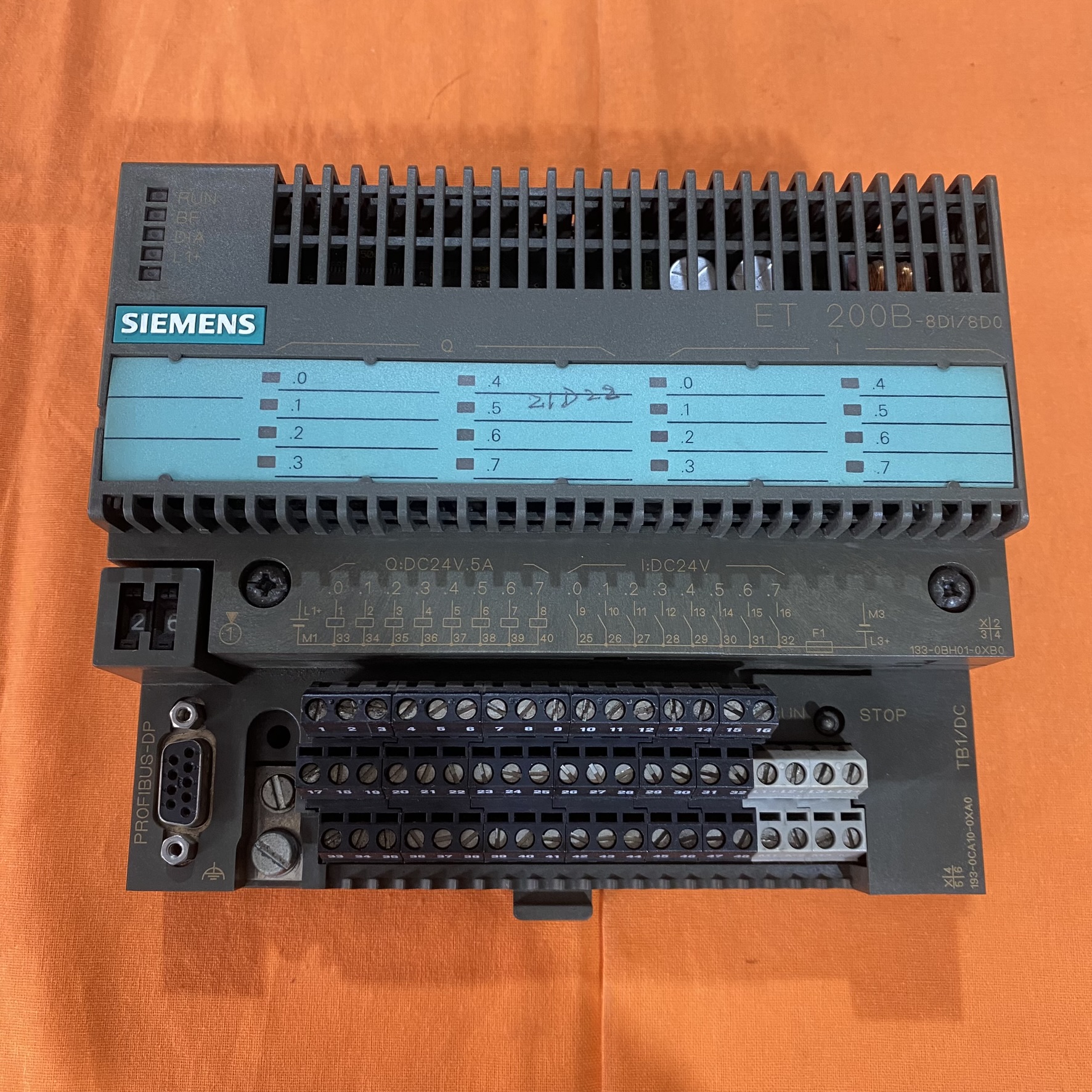

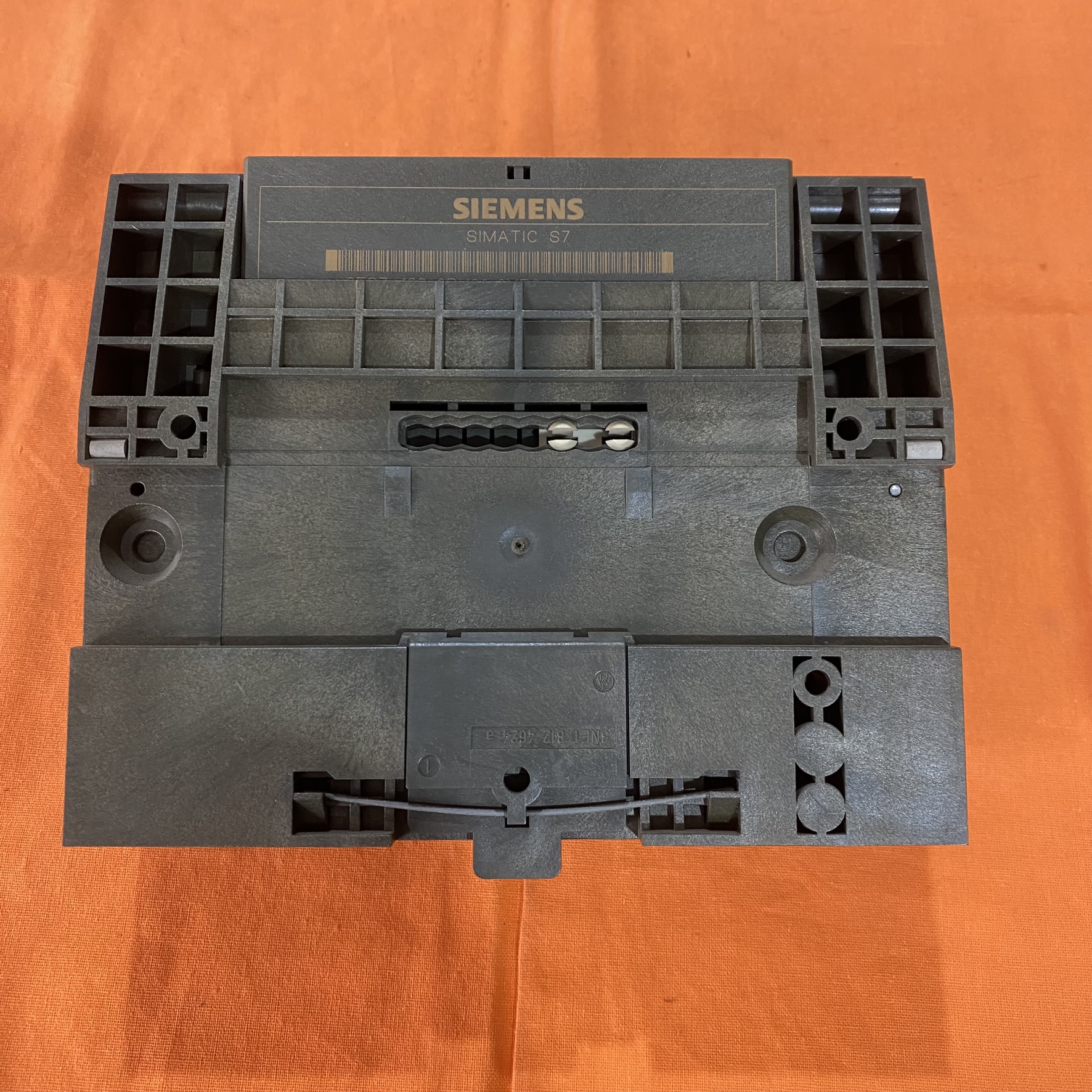

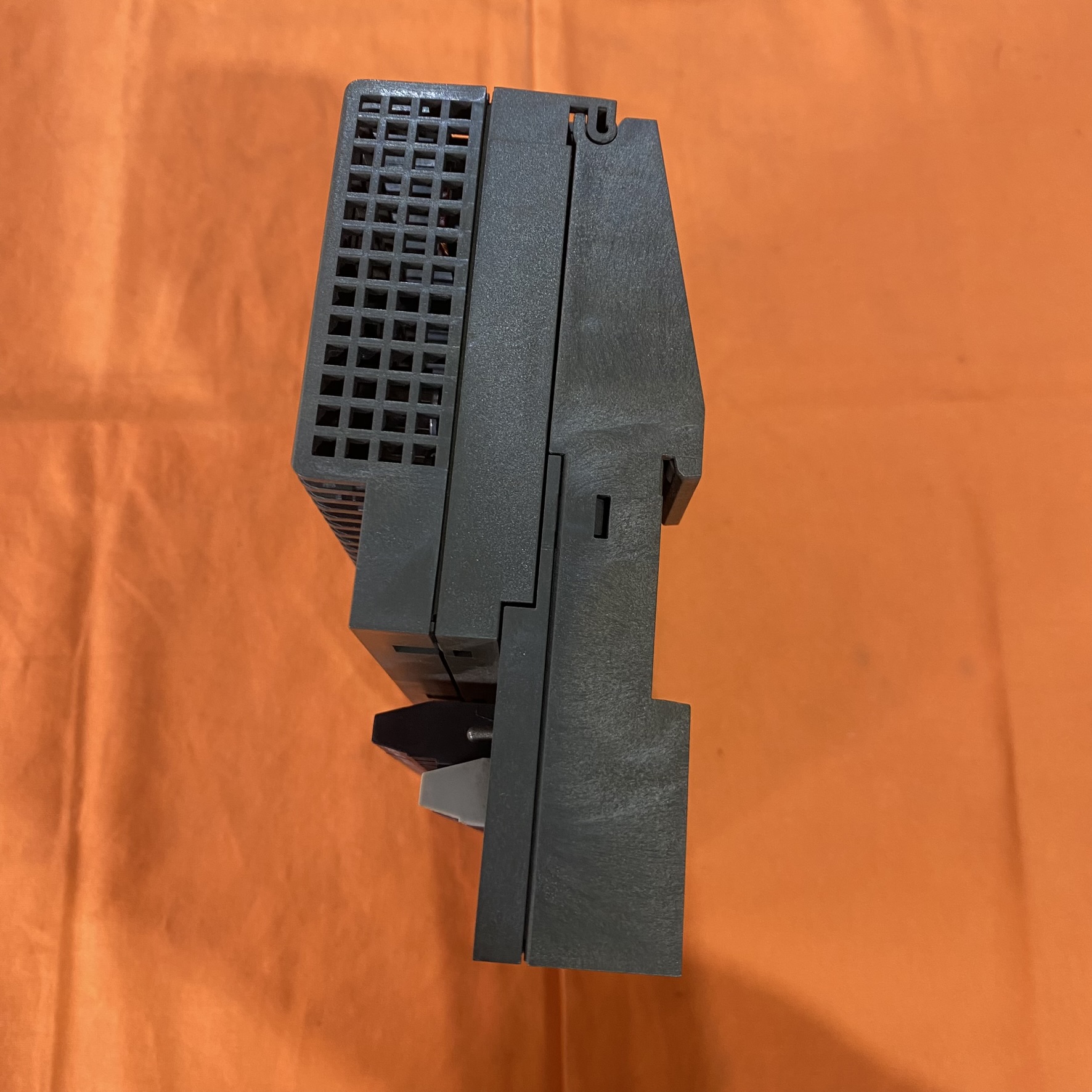

西门子 6ES7193-0CA10-0XA0 终端模块详解（注：完整型号为 6ES7193-0CA10-0XA0）

产品基本信息

技术规格

核心功能

1. PROFIBUS-DP 总线终端匹配内置 120Ω 终端电阻，用于消除 PROFIBUS-DP 总线传输中的信号反射，确保总线通信稳定（尤其适用于总线链路的 “起始端” 或 “末端” 站点）。ET200M 站作为分布式 I/O 节点，需在总线链路的首尾两端安装该终端模块，避免信号干扰导致的通信中断。
2. 80mm 宽模块的机械固定与收尾作为 ET200M 站的 “末端挡板”，安装在 80mm 宽 I/O 模块（如大型模拟量模块、特殊功能模块）的外侧，提供机械支撑，防止模块因振动、插拔等导致松动，同时封闭控制柜内的模块安装位，防尘防潮。
3. 电气保护内置过压、短路保护电路，可避免总线浪涌电压或短路对 ET200M 站接口模块（IM153 系列）和 I/O 模块的损坏，提升系统抗干扰能力。

4.

与 ET200M 其他模块的配合关系（关键区别）

应用场景

1. ET200M 分布式 I/O 站的总线终端配置

• 汽车制造、化工、能源等行业的 ET200M 站中，当 I/O 模块为 80mm 宽（如 32 点数字量模块、8 通道模拟量模块）时，需在该模块外侧安装本终端模块，完成总线链路的终端匹配。

• 典型案例：电厂锅炉监控系统的 ET200M 分布式站，用于连接大型温度、压力传感器模块，通过本模块确保总线通信稳定。

2. 高干扰工业环境的系统防护

• 钢铁冶金、轨道交通等电磁干扰较强的场景，本模块的总线匹配和电气保护功能可降低信号干扰，避免通信丢包或模块损坏。

3. 需要稳定机械固定的场景

• 振动较大的设备（如机床、输送线）上的 ET200M 站，本模块可加固 80mm 宽 I/O 模块，防止长期振动导致的模块松动或接触不良。

注意事项

1. 安装位置要求必须安装在 ET200M 站的最末端（远离接口模块 IM153 的一侧），若安装在中间位置会导致总线阻抗不匹配，影响通信。
2. 配套使用限制仅适用于 80mm 宽的 I/O 模块对应的 ET200M 站，40mm 宽模块需搭配其他终端模块（如 6ES7193-0CB10-0XA0），不可混用。
3. 不可省略的组件ET200M 站若为总线链路的首尾节点，必须安装本终端模块；若为中间节点，可根据总线长度选择是否安装，但建议长距离总线（超过 100m）中间节点也加装，提升信号稳定性。
4. 无通信功能本模块仅为终端保护组件，不承担 I/O 信号传输或通信功能，需与激活总线模块（如 6ES7195-7HA00-0XA0）、接口模块（IM153 系列）配合，才能构成完整的 ET200M 站。

总结
