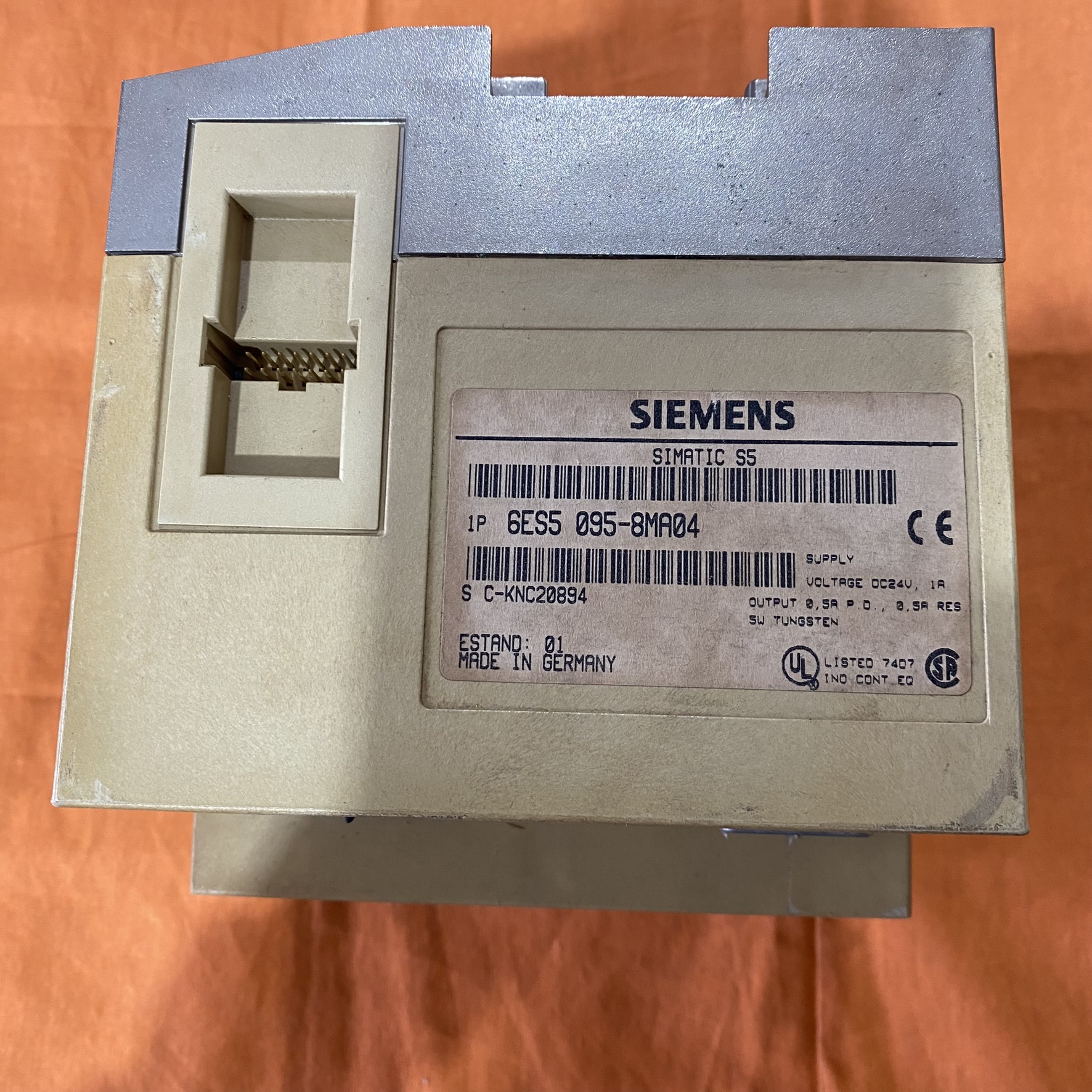

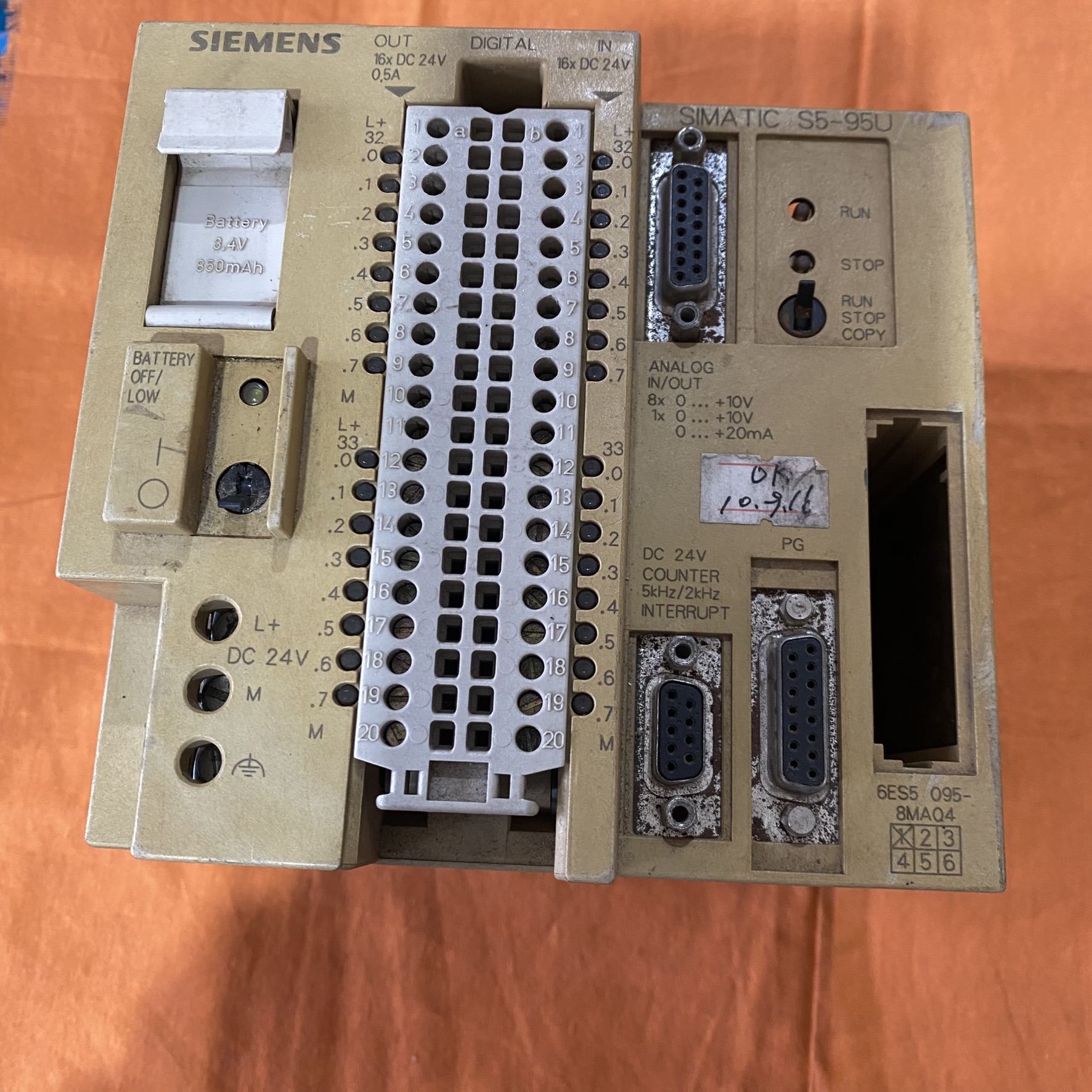

西门子6ES5095-8MA04紧凑型PLC控制器
    发布时间: 2025-11-19 16:29

6ES5095-8MA04 是西门子 SIMATIC S5 系列的一款紧凑型 PLC 控制器，属于 S5-95U 系列，集成了 CPU、I/O 和通信功能于一体，专为中小型工业自动化应用设计。该产品已停产 (替代型号为 6ES5095-8MA05)，目前市场上主要为二手或库存备件，适用于 S5-95U 系统维护和老旧设备升级。

西门子6ES5095-8MA04紧凑型PLC控制器

产品概述

6ES5095-8MA04 是西门子 SIMATIC S5 系列的一款紧凑型 PLC 控制器，属于 S5-95U 系列，集成了 CPU、I/O 和通信功能于一体，专为中小型工业自动化应用设计。该产品已停产 (替代型号为 6ES5095-8MA05)，目前市场上主要为二手或库存备件，适用于 S5-95U 系统维护和老旧设备升级。

核心参数与规格

参数类别详细规格
产品类型紧凑型 PLC 控制器 (S5-95U 系列)，集成 CPU 与 I/O 功能
处理器16 位微处理器 (类似 Intel 80186)，主频约 8MHz
存储容量16KB RAM (用于程序执行)，无内置 EPROM (需外插存储卡)
内置 I/O・数字输入：16 点 (24VDC)・数字输出：16 点 (24VDC/0.5A)・模拟输入：2 点 (0-10V/4-20mA)・模拟输出：1 点 (0-10V/0-20mA)
通信接口・1×20mA 电流环接口 (TTY)，用于连接编程设备 (PG/PC) 或 SINEC L1 网络・可选：PROFIBUS-DP 接口 (部分版本)
电源24VDC (额定)，允许范围：19.2-30VDC
物理特性尺寸：约 250×125×100mm (长 × 宽 × 高)；重量：约 0.8kg
工作环境温度：0°C~60°C (运行)，-25°C~70°C (存储)；湿度：≤95% RH (无凝露)
产品状态已停产，替代型号：6ES5095-8MA05

型号含义解析

6ES5095-8MA04：

  • 6ES5：西门子 SIMATIC S5 系列自动化设备前缀

  • 095：S5-95U 紧凑型控制器系列 (区别于 090 小型系列)

  • 8：版本 / 系列标识

  • MA04：参数代码，核心含义：

    • M：紧凑型单元 (集成 CPU+I/O)

    • A：电源类型 (24VDC)

    • 04：版本号 (早期版本，后升级为 05)

产品特点

  1. 紧凑型设计：

    • 集 CPU、I/O、通信于一体，无需额外机架和模块，节省控制柜空间

    • 适合空间受限的工业环境 (如小型生产线、单机设备)

  2. 强大的处理能力：

    • 16 位处理器支持复杂逻辑运算和数据处理

    • 可同时处理数字量 (最多 32 点) 和模拟量 (最多 3 通道) 信号

    • 程序执行速度：约 1.5μs / 指令 (基本逻辑)

  3. 灵活的通信能力：

    • 标配 20mA 电流环接口，支持与编程设备 (PG/PC)、操作员面板 (OP) 通信

    • 可选配 PROFIBUS-DP 接口 (部分型号)，实现与分布式 I/O (如 ET200U) 和其他 PLC 通信

    • 支持 SINEC L1 (点对点) 和 SINEC H1 (PROFIBUS) 工业网络

  4. 高可靠性：

    • 工业级设计，抗振动 (10-55Hz，0.15mm 振幅)、抗冲击 (15g，11ms)

    • 宽温工作范围，适应恶劣工业环境

    • 内置 Watchdog 定时器，防止程序异常

应用场景

  • 小型生产线控制：如包装机械、输送线、装配工作站

  • 单机自动化：注塑机、冲压设备、机床等独立设备控制

  • 楼宇自动化：电梯控制、空调系统、照明管理

  • 老旧设备升级：替代已停产的 S5-90U 系列或其他品牌早期 PLC

  • 教学与培训：工业自动化实验室、职业院校教学设备

与 6ES5095-8MA05 的差异

对比项6ES5095-8MA04 (旧版)6ES5095-8MA05 (升级版)
发布时间早期版本后期改进版，全面兼容替换
存储器16KB RAM (无内置 EPROM)增加至 32KB RAM，内置 2KB EPROM (可存储程序)
通信接口仅 20mA 电流环增加 RS232C 接口，通信更灵活
处理速度标准性能提升约 20%，响应更快
兼容性可被 8MA05 直接替换兼容所有 8MA04 的程序和硬件配置

安装与使用要点

  1. 机械安装：

    • 可直接安装于控制柜内 DIN 导轨 (35mm 标准)，或通过螺丝固定于面板

    • 确保周围预留≥20mm 散热空间，避免阳光直射和热源

  2. 电气连接：

    • 电源：24VDC (+) 接 L+，(-) 接 M，确保极性正确

    • I/O 接线：使用标准端子排，确保线缆牢固 (扭矩 0.5-0.8Nm)

    • 通信：使用专用 20mA 电流环电缆连接 PG/PC，或 PROFIBUS-DP 电缆 (如有)

  3. 编程与维护：

    • 使用 STEP 5 V6.6 或更低版本编程软件 (不兼容现代 TIA Portal) 西门子中国

    • 程序下载：通过 PG/PC 的 20mA 接口，或通过可选的 PROFIBUS-DP 网络

    • 程序存储：需外插 EPROM 存储卡 (如 6ES5980-0MA11) 保存程序，防止断电丢失

注意事项与替代建议

  1. 采购注意：

    • 外观无变形、无烧痕，接口无损坏

    • 通电测试：电源指示灯亮，无报警

    • I/O 功能测试：通过编程验证输入输出响应正常

    • 市场流通多为二手或翻新件，购买前检查：

  2. 维护要点：

    • 定期 (6-12 个月) 检查端子连接是否松动，清洁积尘

    • 长期不用时，建议断开电源，存放于干燥环境 (温度：5°C~40°C)

    • 程序备份：对重要设备，定期备份程序至 PC

  3. 系统升级方案：

    • 编程软件升级至 TIA Portal (支持 STL/LAD/FBD/SCL)

    • 通信升级：PROFINET (100Mbps) 替代 PROFIBUS (1.5Mbps)

    • 维护便捷：支持在线诊断、远程维护、程序版本管理

    • 备件供应更充足，技术支持更长久

    • 直接替换：使用兼容的 6ES5095-8MA05 (需更新程序以利用新增功能)

    • 现代升级：迁移至 S7-1200/1500 系列 + ET 200SP 分布式 I/O，优势：

总结

** 西门子 6ES5095-8MA04 是 S5-95U 系列的早期紧凑型 PLC 控制器，以集成化设计和稳定性能见长，适合中小型工业自动化应用。虽已停产多年，但在老旧设备维护和备件市场仍有一定需求。** 如需长期使用，建议考虑升级至现代 S7 系列 PLC，获得更好的性能、通信能力和技术支持
