产品概述

核心参数与规格

型号含义解析

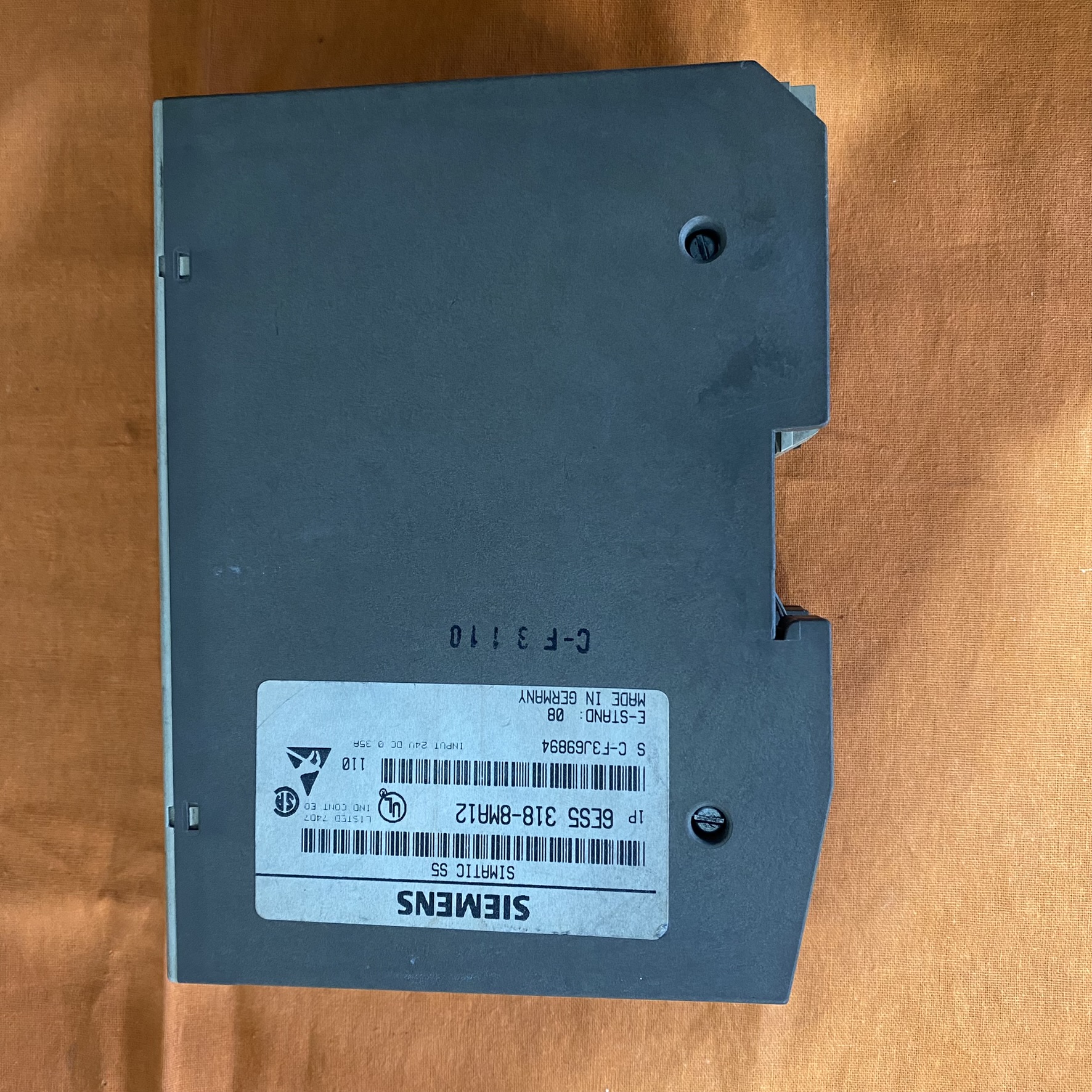

• 6ES5：西门子 SIMATIC S5 系列自动化模块的通用前缀；

• 318：模块类型代码，代表单通道高性能计数器模块（S5 系列中 “3xx” 多为计数 / 定时类模块）；

• 8：版本 / 系列标识（区分同类型模块的生产代次）；

• MA12：参数代码，核心信息为输入类型（DC 24V 编码器信号）、计数性能（支持高速脉冲），与同系列其他型号的差异主要体现在计数频率或功能细节。

产品特点

1. 高速计数能力：支持最高 100kHz 差分脉冲输入（50kHz 单端），可适配工业级增量式编码器（如光电编码器、旋转编码器），满足中高速设备的计数需求（如传送带速度检测、机床主轴定位）。
2. 灵活计数模式：支持三种计数模式：

• 加计数（仅 A 相脉冲触发）；

• 减计数（仅 B 相脉冲触发）；

• 双向计数（A/B 相正交脉冲，通过相位差判断方向），适配需要正反转计数的场景（如机械臂旋转角度检测）。

3. 预设与中断功能：可设置 2 个独立预设值，当计数值达到预设值时，模块可输出开关量信号（用于控制外部设备）或向 PLC 发送中断请求（触发程序跳转），实现精确的位置控制（如流水线定长裁切、物料定位）。
4. S5 系统深度集成：通过背板总线与 S5 PLC 的 CPU 通信，支持通过 STEP 5 编程软件配置计数参数（如计数方向、预设值、中断使能），无需额外通信协议，集成便捷。

典型应用场景

• 工业计数与计量：生产线产品数量统计、包装机物料计数、灌装设备容量计量；

• 位置与位移检测：机床工作台移动距离检测、电梯轿厢位置定位、机械臂旋转角度反馈；

• 速度监测：通过单位时间内脉冲数计算电机转速、传送带运行速度；

• 过程控制触发：当计数达到预设值时，触发下一步动作（如停机、切换工序、报警），如印刷机的色标定位控制。

安装与使用要点

1. 信号接线：

• 增量编码器的 A 相、B 相（及 Z 相，可选）分别接入模块对应端子，编码器电源（DC 24V）需与模块公共端（M）共地；

• 差分信号输入时，需使用屏蔽双绞线，屏蔽层单端接地（控制柜侧），减少高频脉冲干扰；

• 避免与动力电缆并行布线，降低电磁干扰对脉冲信号的影响。

2. 参数配置：

• 通过模块侧面的拨码开关设置基础参数（如计数模式、中断使能）；

• 需在 S5 PLC 程序（STEP 5 编写）中配置计数范围、预设值、触发条件等，通过数据块（DB）读写计数值。

3. 状态监控：

• 模块配备 LED 指示灯：电源灯（PWR）、计数运行灯（RUN）、预设值触发灯（P1/P2），可直观判断工作状态；

• 计数值可通过 PLC 程序读取并显示在 HMI 上，方便实时监控。

注意事项与替代建议

1. 停产与采购：该模块已停产，市场流通多为二手或翻新件，采购时需检测计数精度（通过信号发生器输入已知频率脉冲，验证计数值准确性）和预设功能是否正常，避免因老化导致计数偏差。
2. 干扰防护：高频脉冲信号易受电磁干扰，需确保编码器电缆屏蔽良好、接地可靠；若现场干扰较强，建议增加信号隔离器（如 DC 24V 脉冲隔离模块）。
3. 系统升级方案：若需对老旧 S5 系统升级，建议迁移至西门子 S7 系列 PLC（如 S7-1200/1500），并选用对应计数模块或集成计数功能的 CPU：

• S7-1200 可搭配 SM 1223（集成高速计数）或 SB 1223（信号板）；

• S7-1500 可选用 ET 200SP 系列的高速计数模块（如 6ES7138-6AA00-0BA0），支持更高计数频率（最高 1MHz）和更丰富的功能，需重新设计硬件组态和控制程序。
