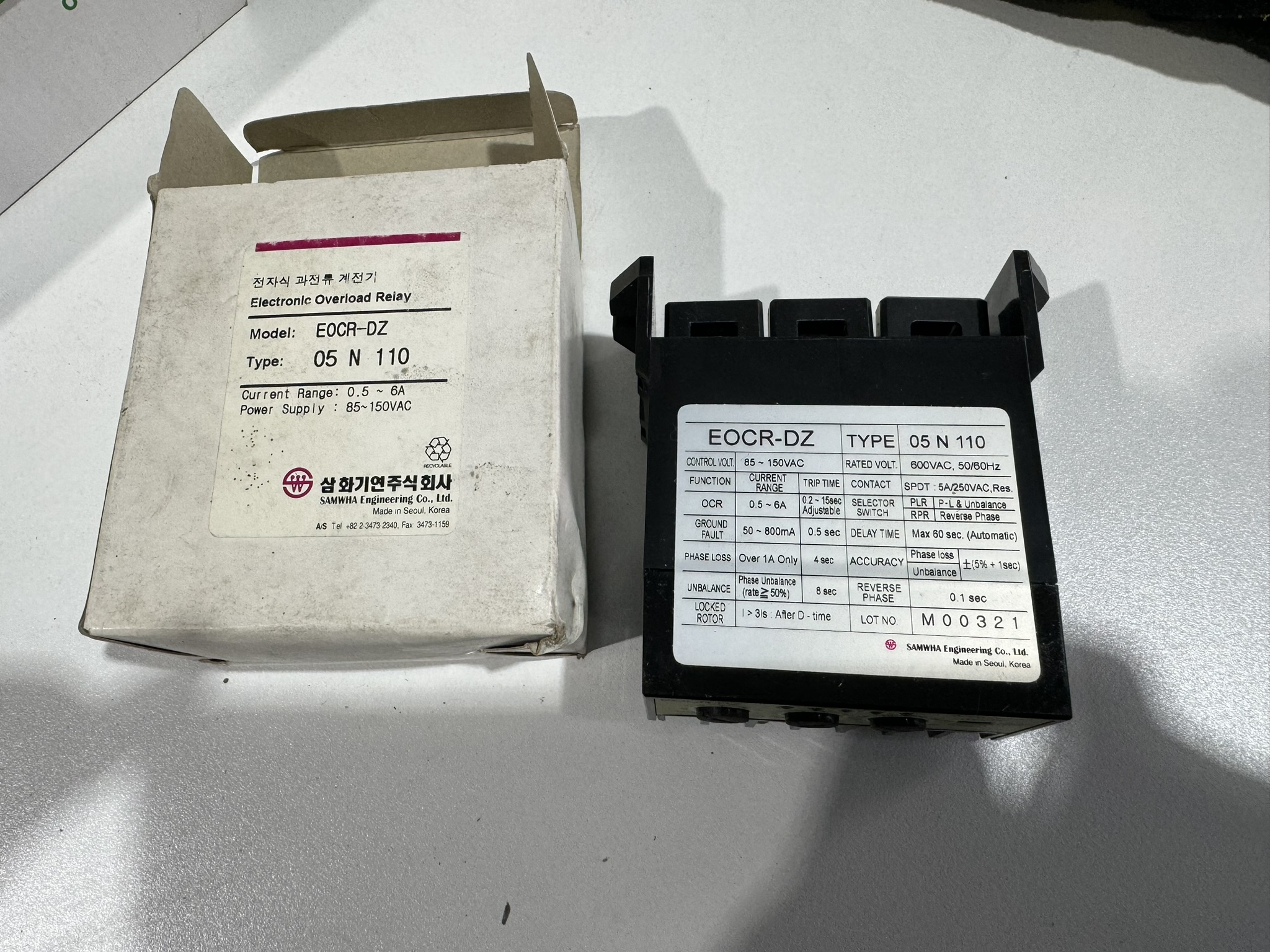

EOCR-DZ 电子过流继电器

产品概述

• DZ：贯穿型 (导线直接穿过)

• DZT：端子型 (通过接线端子连接)

核心功能

• 过电流保护：监测负载电流，超过设定值时触发保护

• 缺相保护：检测三相电源中任一相缺失 (≤4 秒内动作)

• 反转保护：检测电源相序错误 (0.1 秒内动作)

• 不平衡保护：检测三相电流不平衡 (≤8 秒内动作)

• 堵转保护：检测电机锁定状态 (D-TIME 后电流> 设定值 ×3)

• 接地故障保护：通过 ZCT 检测漏电电流 (0.5 秒内动作)

技术参数

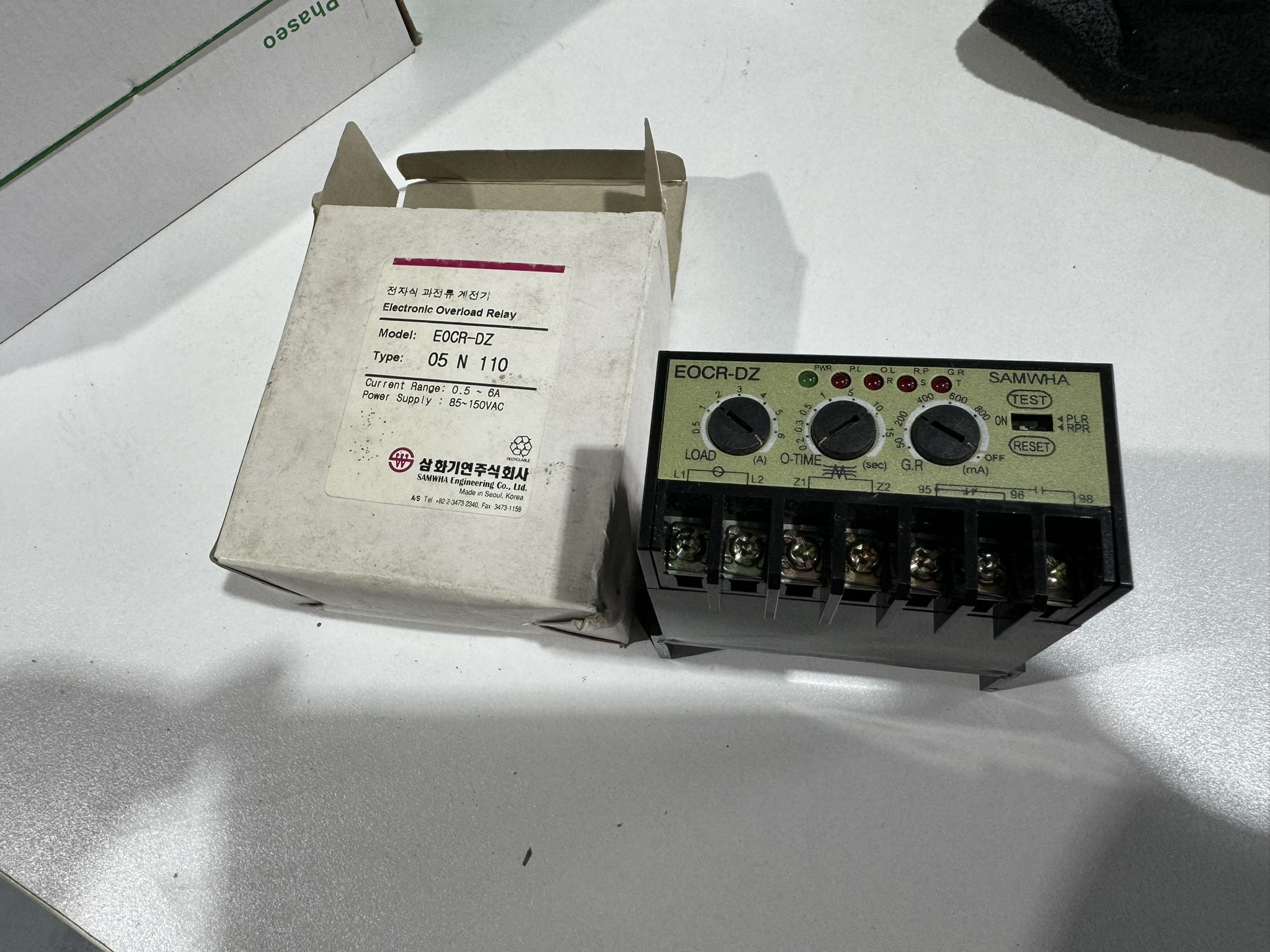

指示灯含义

• PWR：电源指示灯 (绿色)

• PL：缺相指示灯 (黄色)

• OL：过流指示灯 (红色)

• RP：反转指示灯 (黄色)

• GR：接地故障指示灯 (红色)

应用场景

1. 工业电机保护：广泛用于三相异步电动机保护

2. 医疗设备：对漏电保护要求高的场所

3. 数据中心：需要高可靠性保护的关键设施

4. 配电系统：防止接地故障引起的电气火灾

5. 无人值守设备：可设置自动复位功能

6.

产品优势

• 全面保护：一个装置集成多种保护功能，降低系统复杂度

• 精确检测：采用 MCU 微处理器，精度高 (电流 / 时间误差≤±10%)

• 智能特性：自动检测起动延迟时间，简化设置

• 宽温工作：适应恶劣工业环境 (-20℃~+60℃)

• 节能设计：功耗低，绿色环保

• 故障诊断：LED 直观显示故障类型，便于维护

选型指南

• 根据电机额定电流选择适当规格 (05 型：0.5~6A、10 型：1~10A、60 型：5~60A)

• 根据安装方式选择 DZ (贯穿型) 或 DZT (端子型)

• 根据电源电压选择 110V (AC85~150V) 或 220V (AC180~260V) 版本

• 如需远程监控选择带电动复位功能的型号

简要安装步骤

1. 断电后安装，确保安全

2. DZ 型：将负载导线穿过继电器中心孔

3. DZT 型：通过端子连接电源线和负载

4. 连接 ZCT (零序电流互感器) 检测漏电

5. 根据电机参数设置过流值和时间参数

6. 选择安全模式 (R/N)

7. 通电测试，观察指示灯状态
