一、产品定位与基本特性

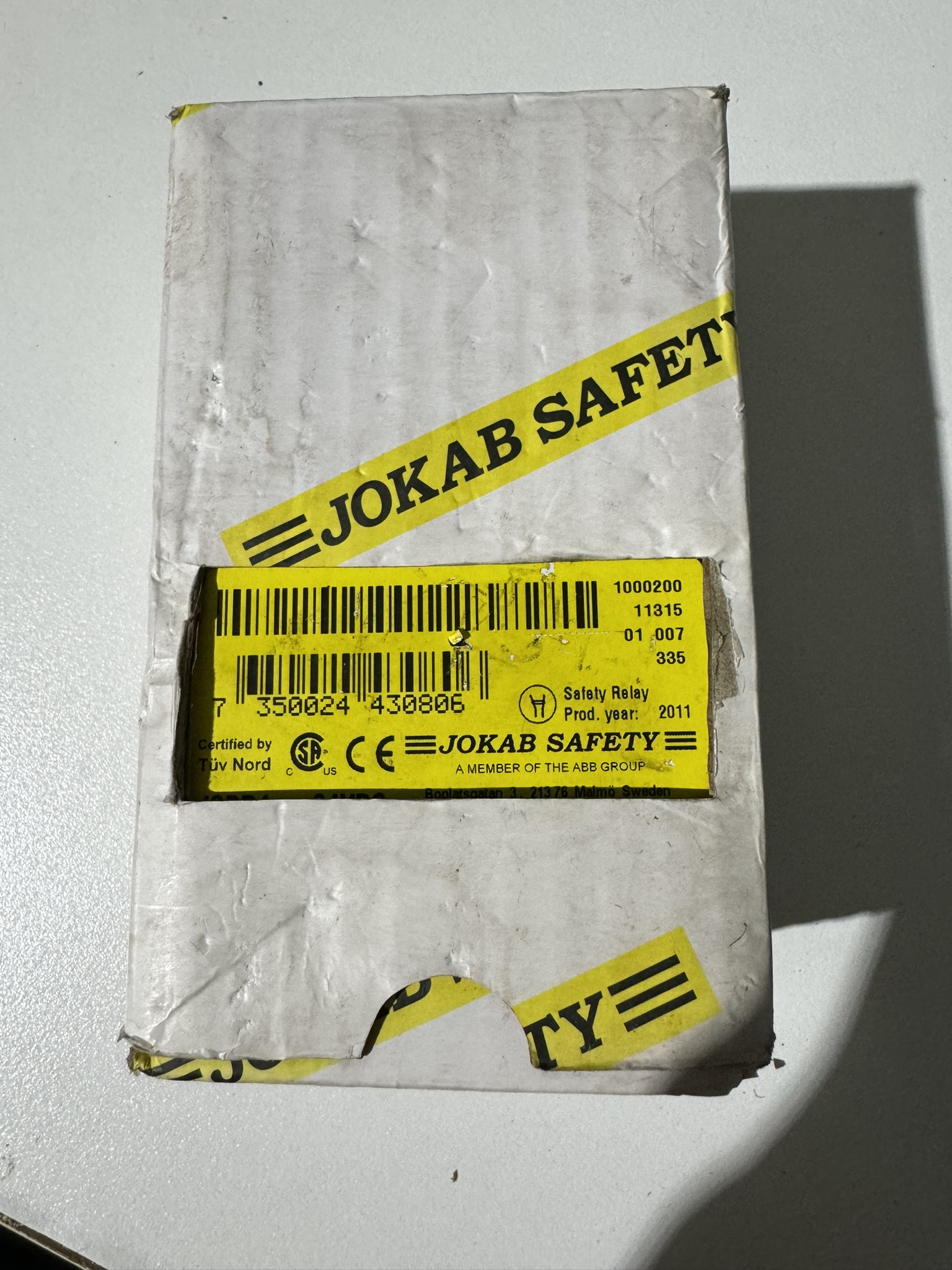

• 品牌: ABB JOKAB SAFETY (瑞典)

• 类型: 双通道安全继电器，符合 EN ISO 13849-1 标准

• 安全等级: 最高安全级别 (PL e/SIL 3)

• 设计特点: 双监控电路，短路保护，自动复位

• 防护等级: IP20/IP40

• 安装方式: 35mm DIN 导轨安装

• 尺寸: 74mm × 45mm × 120mm (L×W×D)

二、核心技术参数

1. 电气规格

2. 安全特性

• 监控功能: 双通道输入，需同时激活 (时间差 < 0.5s) 才视为有效

• 故障安全: 任何单一故障均触发安全输出断开

• 强制导向触点: 确保触点状态明确，避免粘连风险

• LED 指示: 电源、输入、输出状态可视化

• 测试输入: 支持安全回路功能测试

•

三、工作原理

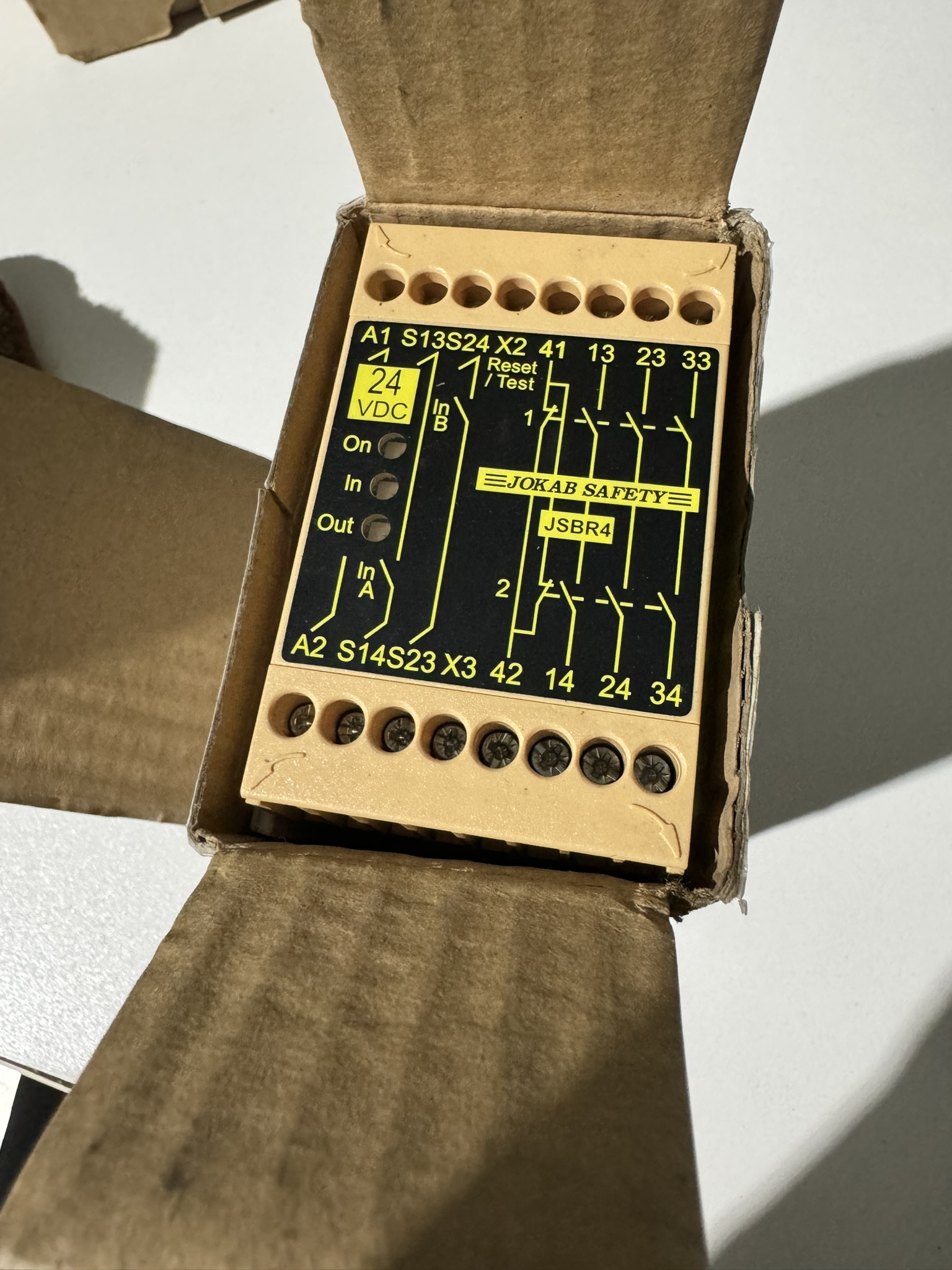

1. 启动条件: 两个输入通道 (S13-S14 和 S23-S24) 必须同时闭合(时间差 < 0.5s)，继电器才会激活
2. 保持机制: 输出触点闭合后，即使短暂断电也能保持状态，确保系统稳定运行
3. 安全响应: 当检测到以下情况时，立即断开输出:

• 任一输入通道断开

• 输入通道间短路

• 内部电路故障

• 复位监控失效

四、典型应用场景

1. 双手控制保护

• 冲床、液压机等危险设备操作

• 要求双手同时操作，防止单手误触

• "双手必须同时按下，且间距 > 300mm" 的安全规范实现

2. 紧急停止系统

• 各类设备的急停按钮监控

• 多级安全联锁，确保故障时全系统停机

3. 安全门 / 防护栏监控

• 设备防护罩开启检测

• 移动机器人工作区域隔离防护

4. 其他安全应用

• 安全垫 / 安全边缘检测 (如 AGV 障碍物探测)

• 脚踏开关安全控制

• 三位选择开关状态监控

五、与 JSBT4 的区别

六、选型与使用建议

1. 电压匹配: 确认供电电压与控制系统一致 (24V DC 最常见)
2. 触点容量: 根据负载类型选择，感性负载需降额使用
3. 安装要点:

• 确保 35mm DIN 导轨安装稳固

• 接线牢固，避免松动引发误动作

• 留出足够散热空间

4. 应用匹配: 特别适合 IIIC 型双手控制装置、急停电路和联锁门监控

总结
