一、产品定位与核心功能

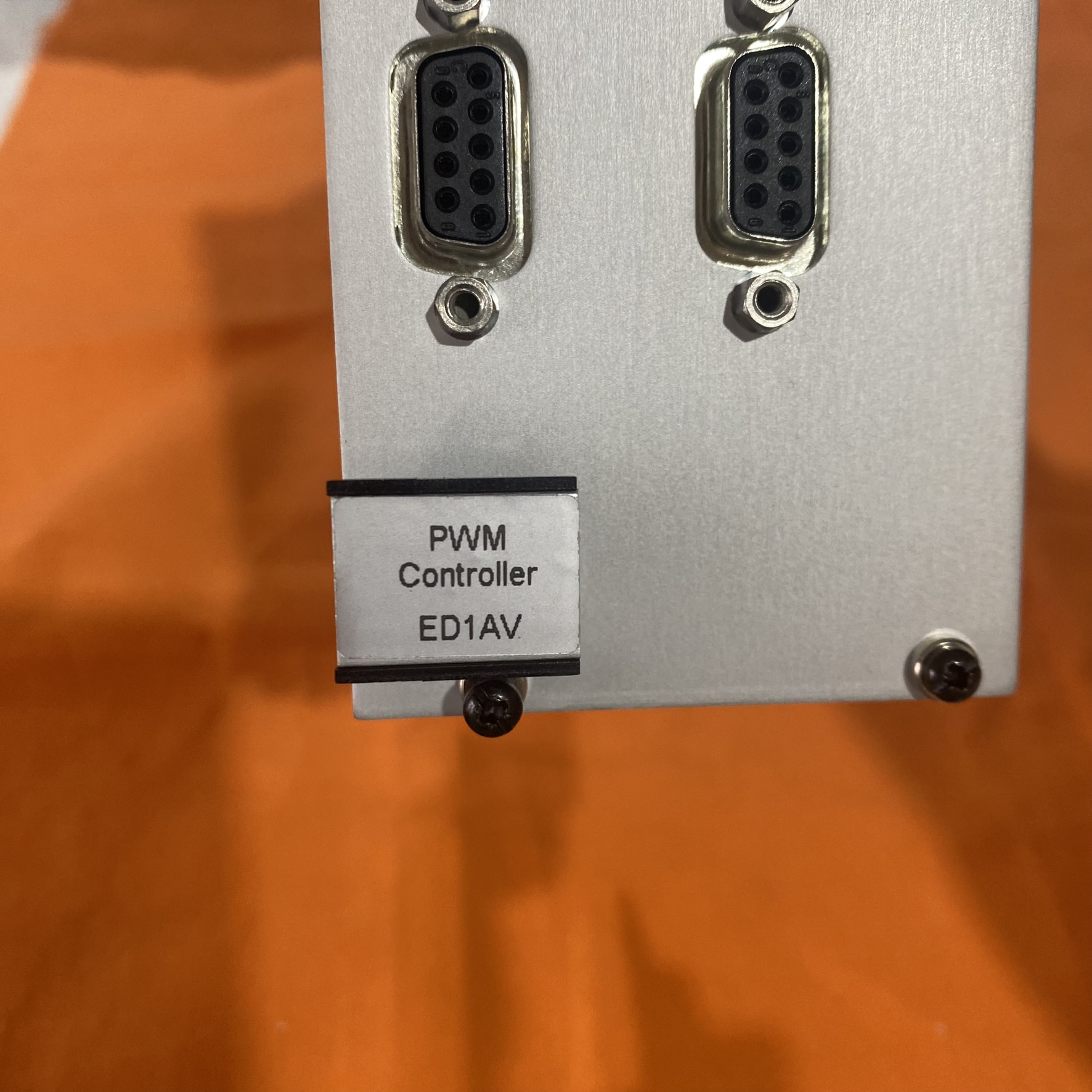

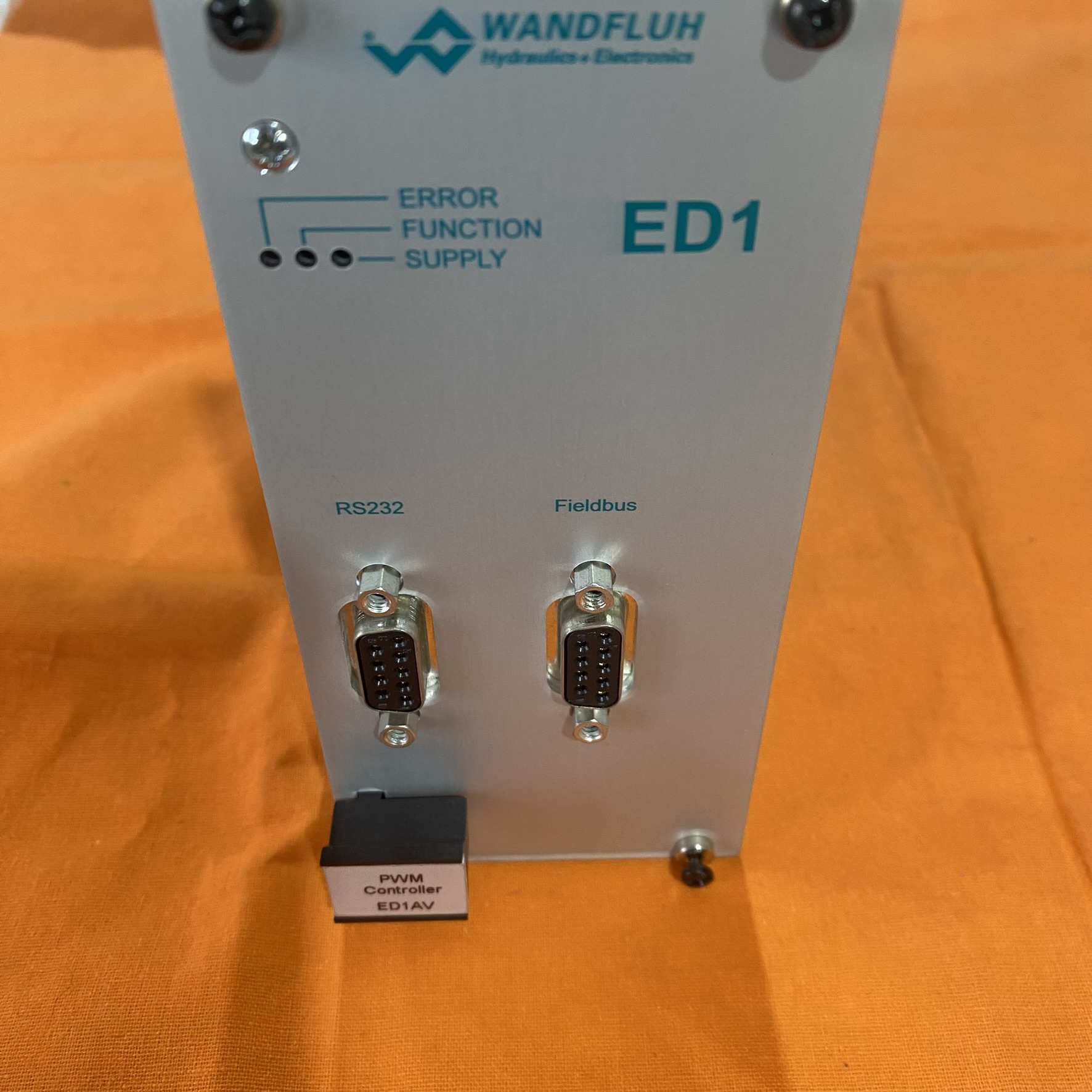

1. 类型与用途ED1AV 属于脉冲宽度调制（PWM）控制器，通过调节输出信号的占空比实现对电机或液压阀的精准控制。其核心功能包括：

• 高精度速度调节：支持 0-100% 占空比输出，适配直流电机、比例阀等执行器。

• 多协议通信：标配 CANopen 和 Modbus RTU 接口，可无缝集成至 PLC/DCS 系统，实现远程监控与参数配置。

• 宽电压输入：支持 12-24 V DC（部分型号兼容 24 V DC），适应不同电源环境。

2. 技术特性

• 快速响应：响应时间＜1 ms，适用于动态负载变化场景（如机床进给系统）。

• 高可靠性：IP65 防护等级（前部防尘防水），可在粉尘、潮湿环境中稳定运行。

• 安全设计：内置过流、过热保护，支持故障诊断与报警输出，降低系统停机风险。

二、关键技术参数

三、应用领域

1. 工业自动化

• 电机控制：AGV 驱动电机、输送带调速系统，通过 PWM 信号实现平滑启停与精确速度匹配。

• 液压系统：比例方向阀、压力阀的闭环控制，例如注塑机合模压力调节。

2. 新能源设备

• 光伏追踪系统：控制电机驱动光伏板跟踪日照角度，提升发电效率。

• 风电变桨系统：调节叶片角度以适应风速变化，保障机组安全运行。

3. 工程机械

• 混凝土泵车：控制液压油泵转速，实现泵送压力的无级调节。

• 矿山机械：在粉尘环境中稳定控制破碎机电机，减少维护频次。

•

四、型号解析与选型建议

1. 型号后缀含义

• ED1AV 727.2101：典型型号，代表双路输出、CANopen 通信，适配中小功率负载。

• 其他后缀：如 “-K001” 可能表示定制功能（如防爆认证），需与厂商确认。

2. 配件与扩展

• 传感器接口：支持连接增量式编码器或电位器，实现位置 / 速度闭环反馈。

• 通信模块：可扩展 Profibus DP 或 EtherCAT 协议，满足高端自动化系统需求。

五、安装与维护

1. 安装要点

• 布线规范：信号电缆与动力电缆分开敷设，采用屏蔽双绞线并单点接地，减少 EMI 干扰。

• 散热设计：垂直安装以确保空气流通，避免在高温环境中直接暴晒。

2. 维护建议

• 定期清洁：每季度用压缩空气吹扫外壳，防止灰尘堆积影响散热。

• 固件升级：通过官方软件（如 Wandfluh Studio）更新固件，获取新功能与稳定性优化。

六、典型案例

1. 汽车制造

• 某汽车厂涂装线采用 ED1AV 控制输送链电机，通过 CANopen 与 PLC 联动，实现 ±0.5% 的速度同步精度，降低漆面厚度偏差。

2. 食品包装

• 饮料灌装设备使用 ED1AV 调节计量泵转速，结合流量传感器反馈，实现每瓶灌装量 ±1 mL 的控制精度，减少物料浪费。

七、注意事项

1. 电压兼容性

• 部分型号仅支持 24 V DC 输入，选型时需确认电源规格，避免烧毁模块。

2. 负载匹配

• 单路输出最大 2 A，若需驱动高功率电机，建议搭配继电器或功率放大器。

3. 认证合规性

• 如需用于防爆区域（如化工车间），需选择带 ATEX 认证的特殊型号（如 ED1AV-EX）。

八、采购与技术支持

1. 渠道建议

• 通过 Wandfluh 官方代理商采购，确保获得原厂质保（通常 2 年）及技术支持。

• 定制需求（如特殊通信协议）需提前 8 周与厂商沟通，提供详细技术规格书。

2. 资源获取

• 技术文档：访问Wandfluh 官网下载 PDF 手册、接线图及软件工具。

• 培训服务：厂商提供线上 / 线下培训，内容包括参数配置、故障诊断与系统优化。
