ABB PMC916 多功能电力参量测控装置

1. 物理特性

• 尺寸：面板安装方式，门板开孔尺寸为 141mm × 96mm，设备本体厚度需参考安装手册。

• 重量：约 1kg，轻便易安装。

• 防护等级：正面防护等级为 IP40，可抵御灰尘和固体异物侵入。

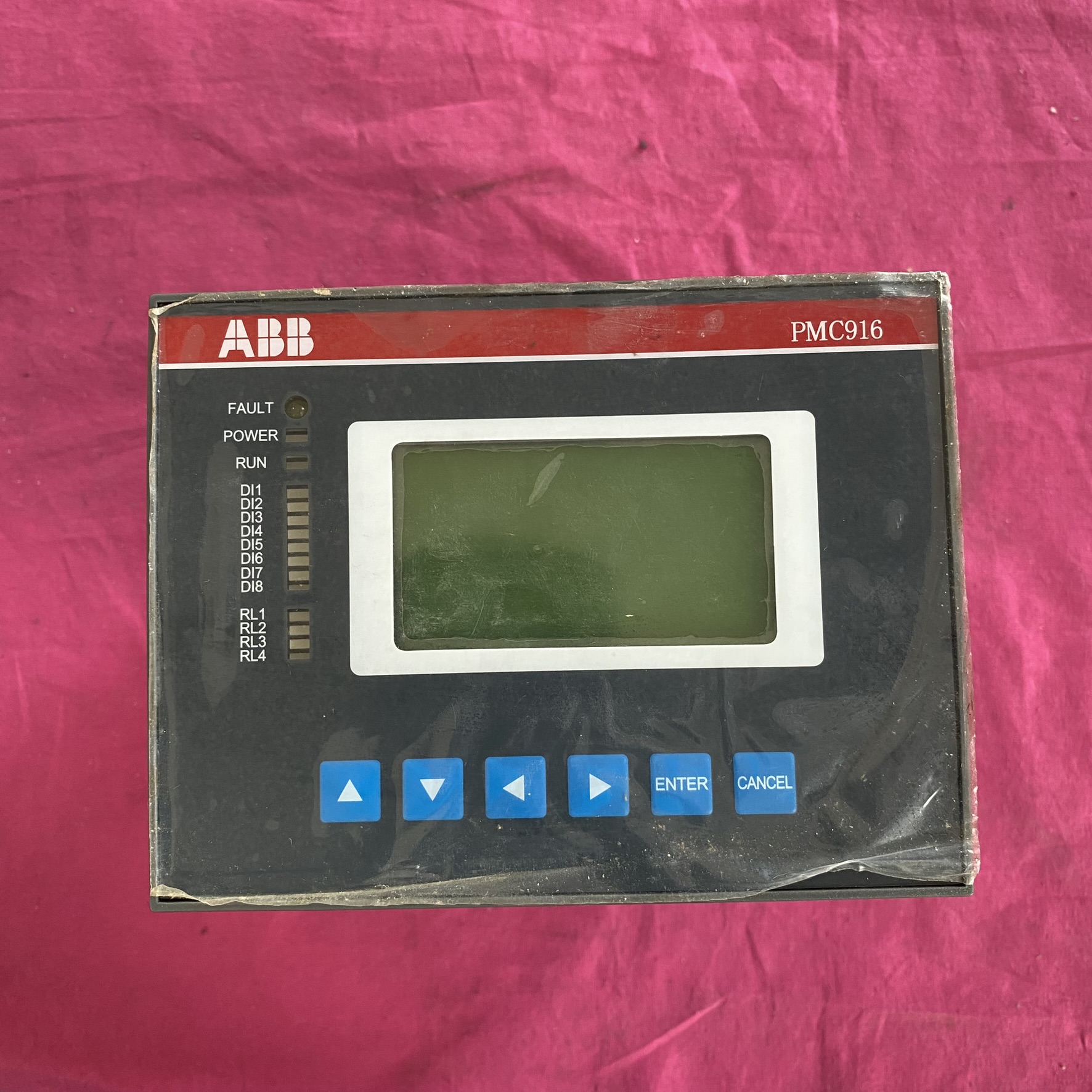

• 显示与操作：配备 128×64 像素 LCD 显示屏，支持中英文菜单；面板集成 6 个操作按键（上、下、左、右、确认、取消），可直接进行参数设置和状态查看。

2. 电气参数

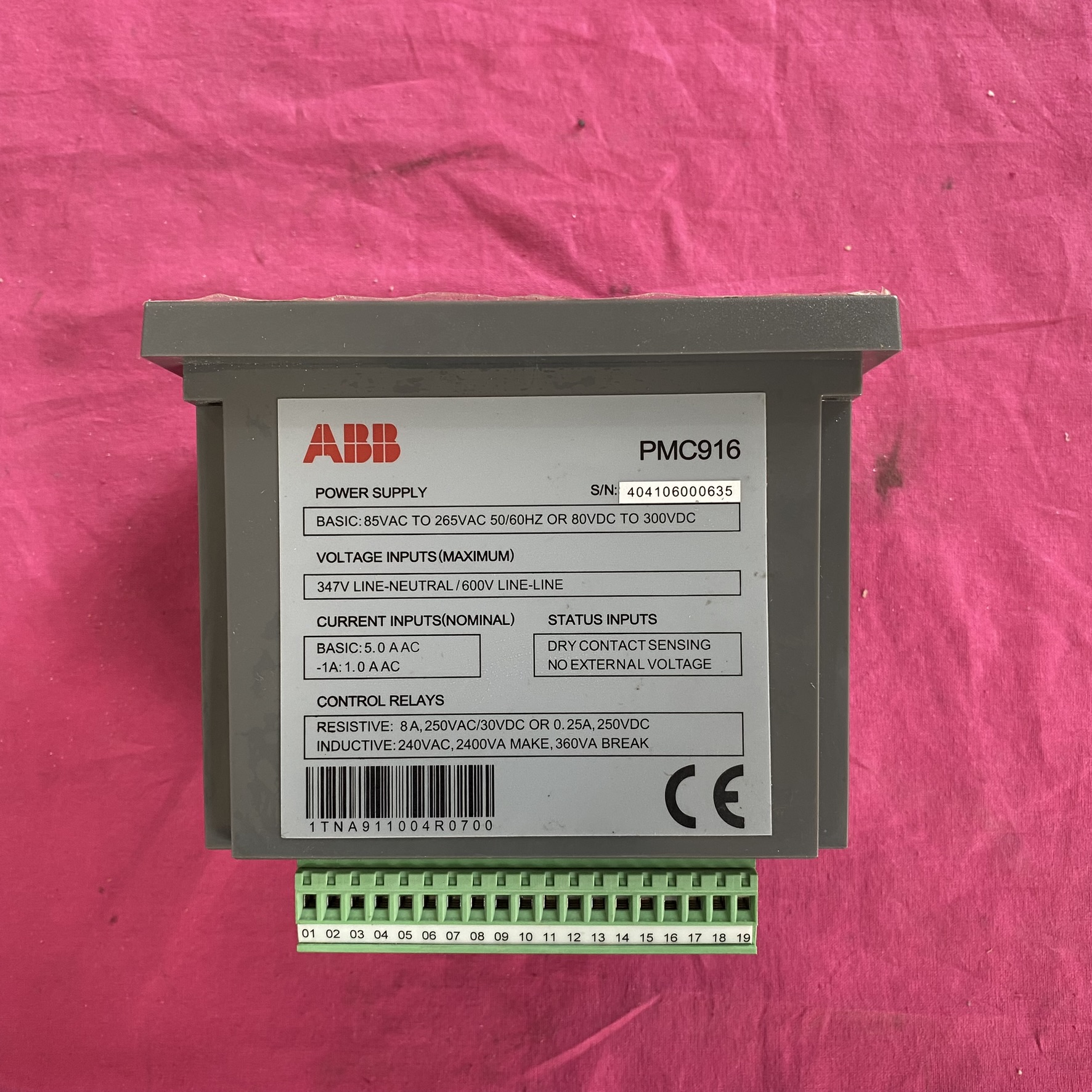

• 工作电源：

• 交流（AC）：85V–265V，50/60Hz。

• 直流（DC）：80V–300V。

• 功耗：≤15W，低功耗设计适合长期运行。

• 输入信号：

• 电压测量：范围 0–999,999V，支持直接输入（≤400V）或通过电压互感器（PT）输入（≤35kV）。

• 电流测量：范围 0–32,000A，支持直接输入（≤5A）或通过电流互感器（CT）输入（＞5A），零序电流测量范围 0.02–1A。

• 频率测量：45–75Hz，精度 ±0.2Hz。

• 输出信号：

• 4 路继电器输出：触点容量为 250V AC/8A（阻性负载）或 30V DC/8A，可配置为越限告警、遥控分合闸等功能，支持延时动作（0–99 秒）和保持时间设置（1–99 秒）。

• 8 路无源开关量输入：支持 SOE（顺序事件记录）功能，时间分辨率≤2 毫秒，可监测断路器位置、保护状态等信号。

3. 通信能力

• 接口类型：

• RS485：支持 MODBUS-RTU 协议，速率可选 300/600/1200/2400/4800/9600/19200bps，节点容量 32 个。

• CAN（PMC916-C 型号）：支持 Hilon 协议 B，速率可选 5/10/20/50/100/125Kbps，节点容量最大值 64 个。

• 通信线缆：推荐使用屏蔽双绞线，阻抗匹配电阻 120Ω（RS485/CAN 总线）。

4. 功能特点

• 全电量测量：实时监测三相电压、电流、功率因数、有功 / 无功功率、视在功率、频率及电能累计值，精度达 0.5%（电压 / 电流）和 1.0%（功率 / 电能）。

• 保护与控制：

• 支持过流、零序过流、欠压 / 失压 / 过压、频率异常、功率因数越限等告警，并联动继电器输出。

• 支持遥控操作（如断路器分合闸）和手动面板操作。

• 事件记录：

• SOE 功能：记录开关量动作时间顺序，分辨率≤2 毫秒，便于故障溯源。

• 历史数据存储：部分型号支持存储电参量极值、事件日志等（需确认具体配置）。

5. 环境适应性

• 工作温度：-5℃至 55℃，存储温度 - 20℃至 70℃，适用于多数工业环境。

• 抗干扰能力：通过 IEC 61000-4 系列电磁兼容测试（静电放电、射频辐射、电快速瞬变等），符合工业级标准。

• 认证标准：

• 符合欧盟 RoHS、REACH 指令，不含有害物质。

• 符合 IEC 61000-4-2/3/4/5/6/11、EN 55011 等国际标准。

•

6. 应用场景

• 电力系统：35kV 及以下变电站、配电室的电参量监测与控制，支持进线、母联、馈线等回路的实时监控。

• 工业自动化：工厂配电系统的能效管理、设备状态监测，可集成至 BAS（楼宇自动化系统）、DCS（分布式控制系统）或 SCADA 系统。

• 智能配电：与 ABB 智能配电管理单元（PMU）配套使用，实现从数据采集到远程控制的全流程管理。

7. 安装与接线

• 安装方式：标准面板嵌入式安装，通过背部支架固定，适合开关柜或控制柜使用。

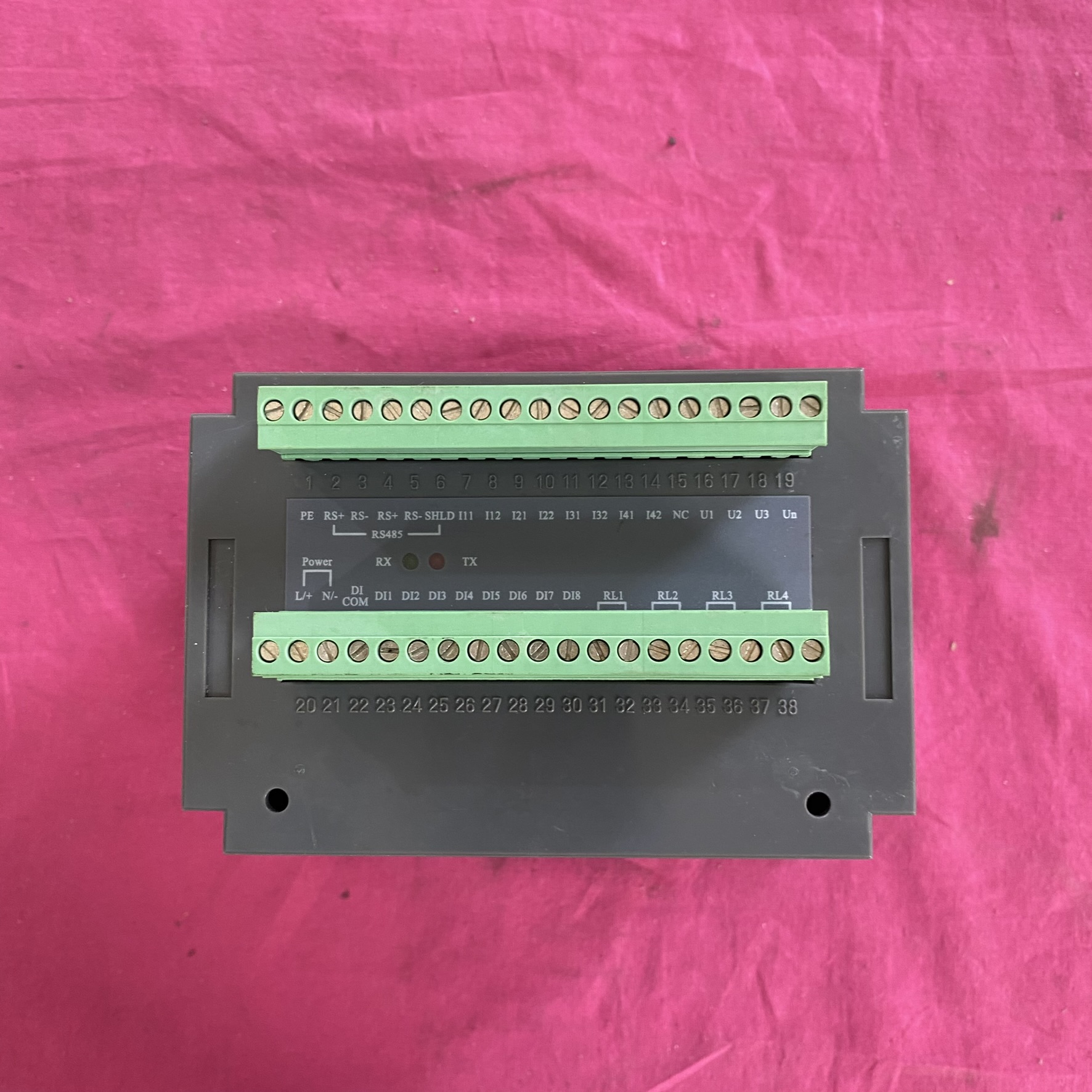

• 接线端子：

• 模拟量输入：支持三相电压（Ua、Ub、Uc）、三相电流（Ia、Ib、Ic）及零序电流（In）接入，需根据电压等级选择 PT/CT 配置。

• 开关量输入 / 输出：8 路 DI（无源触点）和 4 路 DO（继电器触点），支持公共端 DICOM 接地。

• 通信接口：RS485/CAN 接口采用二线制屏蔽双绞线，需注意信号地与保护地的隔离。
