一、核心功能与技术参数

1. 安全性能与认证

• 安全完整性等级（SIL）：符合 IEC 61508 SIL 3 和 EN 62061 SIL CL 3，可用于高风险安全场景。

• 性能等级（PL）：达到 EN ISO 13849 PL e 和 Category 4，满足欧盟机械指令（MD）的严苛要求。

• 危险失效率（PFHD）：仅 2.0 × 10⁻⁷ / 小时，长期运行稳定性高，适合 20 年以上的任务周期。

2. 电气特性

• 输入规格：

• 供电电压：24 V AC/DC（±15%，纹波 ≤ 2.4 Vpp），兼容工业现场常见电源。

• 功耗：AC 模式 2.7 VA，DC 模式 1.5 W，低功耗设计减少能源浪费。

• 输出规格：

• 安全输出：4 路常开（NO）强制导向继电器接点，单通道最大负载 6 A（230 V AC）或 4 A（24 V DC），支持直接驱动电磁阀、接触器等执行器。

• 诊断输出：2 路常闭（NC）信号接点，用于反馈模块状态（如故障、输出过载），便于系统监控。

• 外部设备监控（EDM）：1 路反馈接点（Y1/Y2），可检测外部继电器或接触器的触点状态，防止安全功能失效。

3. 物理与环境参数

• 尺寸：22.5 mm（宽）× 114 mm（高）× 96.5 mm（深），体积紧凑，适合高密度安装。

• 防护等级：IP40（防尘），适合工业控制柜内使用；端子防护等级 IP20，需避免直接接触液体或灰尘。

• 工作温度：-25°C ~ +55°C，适应宽温环境（如户外设备或高温车间）。

二、典型应用场景

1. 机器人与自动化产线

• 安全输出扩展：配合 SICK 基础安全继电器（如 UE43-2MF），将安全输出通道从 2 路扩展至 6 路，同时控制多个急停按钮、光幕或安全门磁开关。

• 外部设备监控：通过 EDM 接点监测机器人刹车接触器的状态，若触点粘连，模块自动触发安全停机，防止设备失控。

2. 压力机与冲床控制

• 冗余安全控制：4 路安全输出分别连接压力机的离合器、制动器和报警灯，确保紧急情况下所有危险动作同步停止。

• 诊断功能：2 路诊断输出可分别反馈 “离合器未释放” 和 “制动器故障” 信号，通过 PLC 或 HMI 实时显示设备状态，缩短故障排查时间。

3. 包装与物流设备

• 多设备协同安全：在自动分拣机中，扩展模块控制分拣气缸、皮带机电机和光电传感器的安全回路，确保设备检修时所有动力源可靠切断。

• 抗干扰设计：继电器接点采用 银合金 + 闪镀金 材质，耐电弧腐蚀，适合频繁启停的物流设备（如穿梭车、码垛机）。

•

三、安装与配置要点

1. 硬件连接

• 端子类型：采用 螺丝式接线端子，支持 0.25~2.5 mm² 导线，需使用扭矩扳手确保接线牢固（推荐扭矩 0.5~0.6 N・m）。

• 接线规范：

• 安全输出线：使用 黄色屏蔽双绞线，与动力线间距 ≥ 10 cm，避免信号干扰。

• EDM 回路：反馈线长度 ≤ 10 m，且需与输出线分开敷设，防止共模干扰。

2. 软件组态

• 基础配置：通过 SICK Safety Designer 软件 或基础继电器的 DIP 开关设置模块参数（如响应时间、诊断延迟）。

• 安全逻辑编程：在 PLC 中使用符合 IEC 61131-3 的编程语言（如梯形图），将诊断输出信号与设备状态指示灯关联，实现可视化监控。

3. 故障诊断

• LED 指示灯：

• 绿色 PWR：电源正常；

• 红色 ERR：模块故障（如过载、接点粘连）；

• 黄色 CH1~CH4：安全输出激活状态。

• 故障代码查询：通过基础继电器的状态显示屏或 Safety Designer 软件，可读取 30 余种故障代码（如 “输出过载”“EDM 断开”），指导快速修复。

四、替代型号与兼容性

1. 同品牌升级方案

• UE10-4XT3D2：6 路安全输出 + 2 路诊断输出，适合需要更多通道的复杂系统，但体积增加 15%。

• UE410-XU4T50：支持 0~50 秒输出延迟，可用于需要顺序停机的设备（如大型风机的惯性制动），但需搭配专用基础继电器。

2. 第三方兼容方案

• 皮尔磁 PNOZ X4P：4 路安全输出 + 2 路诊断输出，支持安全总线（如 PROFIsafe），但需重新设计安全回路，成本增加 20%~30%。

• 欧姆龙 G9SP-2202：6 路安全输出，支持 SIL 3/PL e，但响应时间较长（80 ms），不适合对速度敏感的设备（如高速冲床）。

五、供货与技术支持

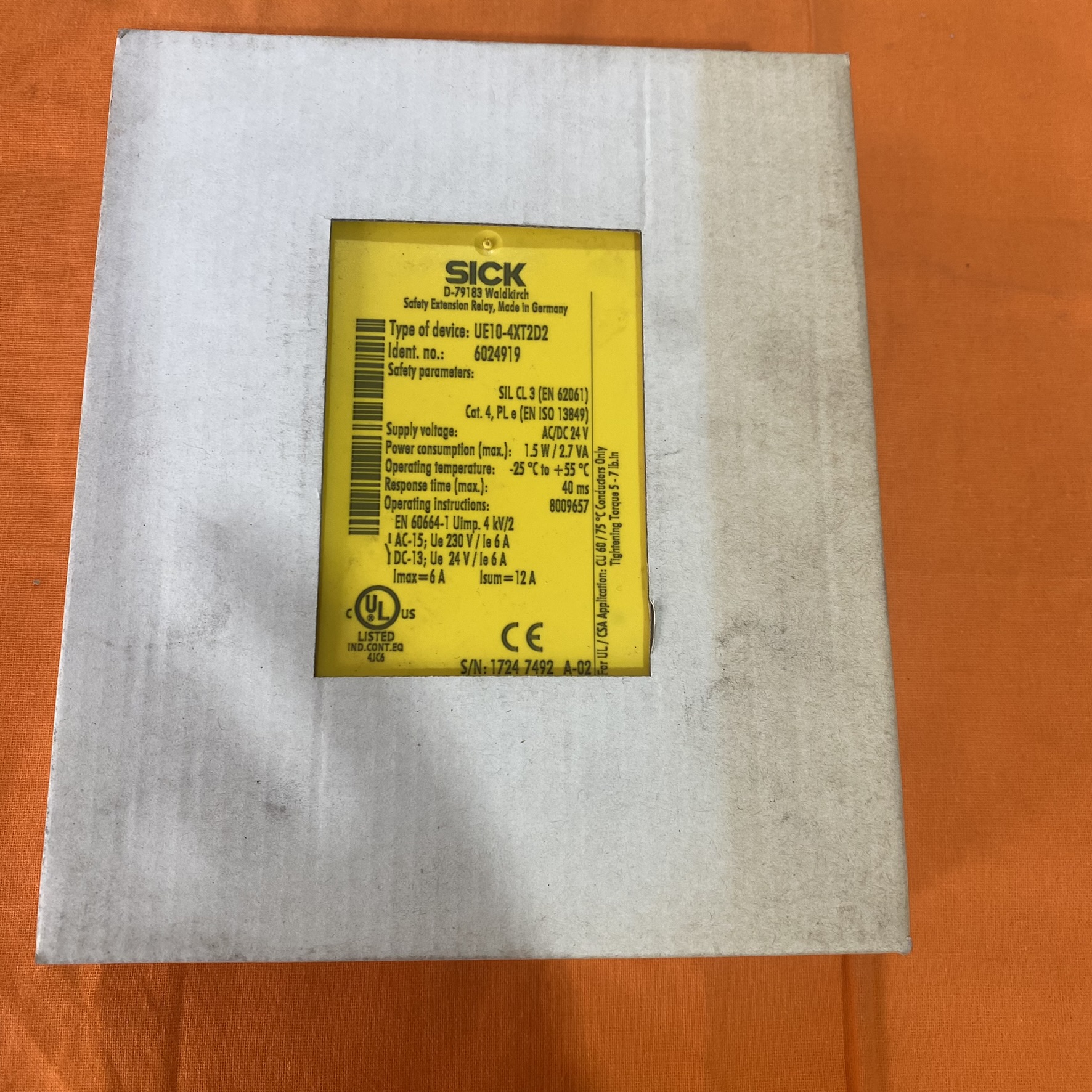

• 市场状态：UE10-4XT2D2 为 SICK 现役主力产品，2025 年无停产计划，现货充足，标准货期 1~2 周（通过授权代理商采购）。

• 价格参考：单台价格约 145~153 美元（批量采购可享 10%~15% 折扣），性价比优于同类进口品牌。

• 文档资源：

• 用户手册：可从 SICK 官网下载《UE10-4XT2D2 操作指南》，包含接线图、参数列表及安全回路设计示例。

• 培训服务：参加 SICK 安全继电器认证课程，学习安全系统设计、模块组态及故障排除技巧。

六、关键注意事项

1. 认证合规性：必须与 SICK 基础安全继电器 配套使用，单独使用无法满足 SIL 3/PL e 认证要求。

2. 负载匹配：单通道负载电流不得超过 6 A（AC）或 4 A（DC），驱动大功率设备时需加装中间继电器。

3. 环境限制：避免在湿度 > 90% RH 或粉尘浓度高的环境中使用，否则可能导致接点氧化或短路。
