一、核心技术参数与功能

1. 信号规格与精度

• 输入通道：8 路，支持 4-20 mA DC 电流信号（兼容 2 线制或 4 线制变送器），输入阻抗 290~450 Ω（随电流变化），精度 ±0.1% FS。

• 输出通道：8 路，4-20 mA DC 电流输出，负载阻抗 0~750 Ω，精度 ±0.1% FS，响应时间 ≤ 40 ms。

• 非隔离设计：输入与输出通道无电气隔离，适合对成本敏感且干扰较小的场景（如洁净车间、实验室环境）。

2. 通信与协议支持

• 数字通信：基础型（S00）不支持 HART 协议，若需远程组态与诊断，需选择 AAI841-H50 型号（带 HART 通信功能）。

• 系统集成：通过横河 CENTUM VP/DCS 系统或第三方 PLC（如西门子 S7-400）实现数据交互，支持冗余配置以提升可靠性。

3. 电源与功耗

• 供电要求：5 V DC（±5%）和 24 V DC（±10%）双电源输入，总功耗 ≤ 310 mA（5 V 时）或 ≤ 290 mA（24 V 时）。

• 浪涌保护：可选 A4S10/A4D10 端子型号（带浪涌吸收器），增强抗干扰能力，适用于工业现场复杂电磁环境。

二、典型应用场景

1. 过程控制与监测

• 流量 / 压力调节：连接电磁流量计、压力变送器，实时采集信号并通过 4-20 mA 输出控制调节阀开度，实现闭环控制（如化工反应釜的物料流量调节）。

• 温度补偿系统：与温度传感器（如 Pt100）配合，通过模拟量输入修正其他传感器的温度漂移（如气体质量流量计的温压补偿）。

2. 工业设备状态监控

• 电机 / 泵组状态监测：采集振动传感器、轴承温度传感器的模拟信号，通过阈值判断设备运行状态，实现预防性维护（如石油钻机的电机健康管理）。

• 环境参数监测：监测车间温湿度、有害气体浓度（如制药厂洁净室的 VOC 浓度），联动通风系统或报警装置。

3. 中小型自动化系统

• 混合控制系统：作为 PLC 扩展模块，在中小型生产线中实现模拟量与数字量的混合控制（如食品饮料灌装线的液位控制与设备启停逻辑）。

• 实验台架测试：在实验室环境中模拟工业过程，支持数据记录与分析（如新能源电池测试平台的电压 / 电流监控）。

三、安装与配置要点

1. 硬件安装

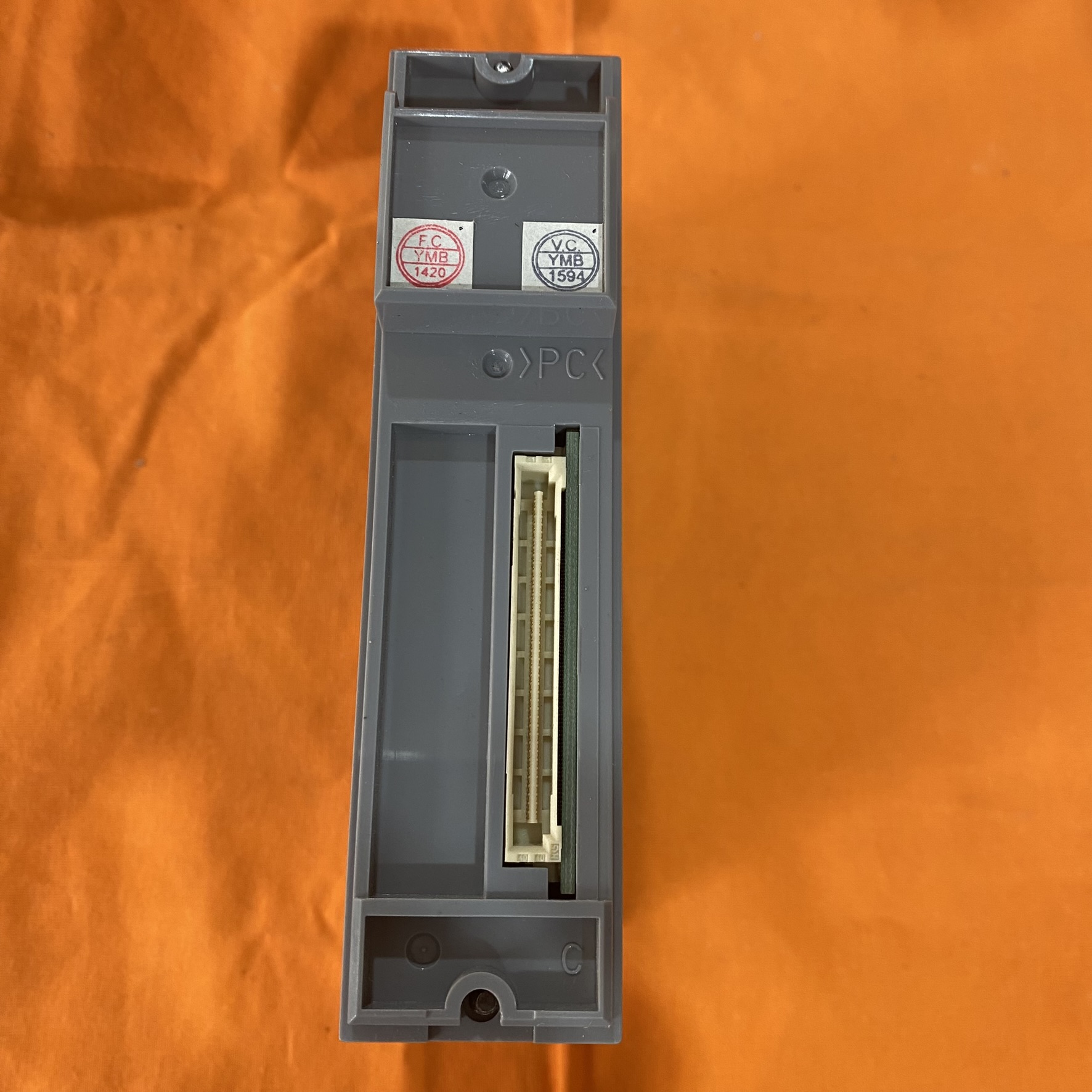

• 尺寸与安装方式：100 mm × 150 mm × 110 mm（宽 × 高 × 深），支持 35 mm DIN 导轨安装或机柜内固定安装，需预留 20 mm 散热空间。

• 接线要求：

• 输入信号：使用屏蔽双绞线（AWG 24~22），屏蔽层单端接地，避免与动力线并行敷设（间距 ≥ 10 cm）。

• 输出信号：负载阻抗需匹配模块规格（0~750 Ω），长距离传输时需使用线径 ≥ AWG 20 的电缆以减少压降。

2. 软件组态

• 工程工具：通过横河 CENTUM VP 工程工作站或第三方组态软件（如 Wonderware InTouch）进行通道映射与参数配置，支持梯形图、功能块图等编程语言。

• 参数设置：

• 输入滤波：可设置 10~100 ms 滤波时间，抑制高频干扰（如变频器谐波）。

• 输出限幅：定义输出信号上下限（如 4-20 mA 对应 0-100% 量程），防止设备过载。

•

3. 故障诊断

• LED 指示灯：提供电源（PWR）、通信（COM）、通道故障（CH ERR）等状态指示，快速定位硬件问题。

• 自诊断功能：通过软件实时监测通道开路、短路、超量程等故障，并触发报警（如 DCS 画面闪烁提示）。

四、替代型号与兼容性

1. 同品牌升级方案

• AAI141-S50：16 通道模拟量输入模块（4-20 mA），支持隔离设计，适合 I/O 点数需求更高的场景。

• AAI841-H50：8 通道模拟量 I/O 模块（带 HART 通信），支持远程参数整定与设备诊断，适合智能化工厂改造。

2. 第三方兼容方案

• 西门子 SM 334：8 通道模拟量 I/O 模块（4-20 mA/0-10 V），支持 S7-300/400 PLC，需额外配置通信卡件。

• ABB 800xA AO810：8 通道模拟量输出模块（4-20 mA），支持 ABB AC 800M 控制器，具备冗余功能。

五、供货与技术支持

• 市场状态：AAI841-S00 仍在产，2025 年无停产计划，现货充足，货期约 1~2 周（通过横河授权代理商采购）。

• 文档资源：

• 用户手册：可从横河官网下载《AAI841-S00 操作指南》，涵盖硬件接线、参数列表及故障代码说明。

• 应用案例：参考《横河 DCS 在化工行业的模拟量控制方案》白皮书，获取实际项目配置经验。

• 培训服务：参加横河 CENTUM VP 系统工程师认证课程，学习模拟量模块的高级组态与故障处理技巧。

六、关键注意事项

1. 信号兼容性：确认现场设备输出信号类型（4-20 mA 或 0-10 V），避免因信号不匹配导致数据失真。

2. 环境适应性：模块工作温度为 -20°C ~ +70°C（带 ISA G3 选项时），高温环境需选择散热型机柜或增加风扇。

3. 冗余设计：对于关键控制回路，建议采用 双模块冗余配置（如 AAI841-S00 + AAI841-S00），并通过 DCS 实现无缝切换。
