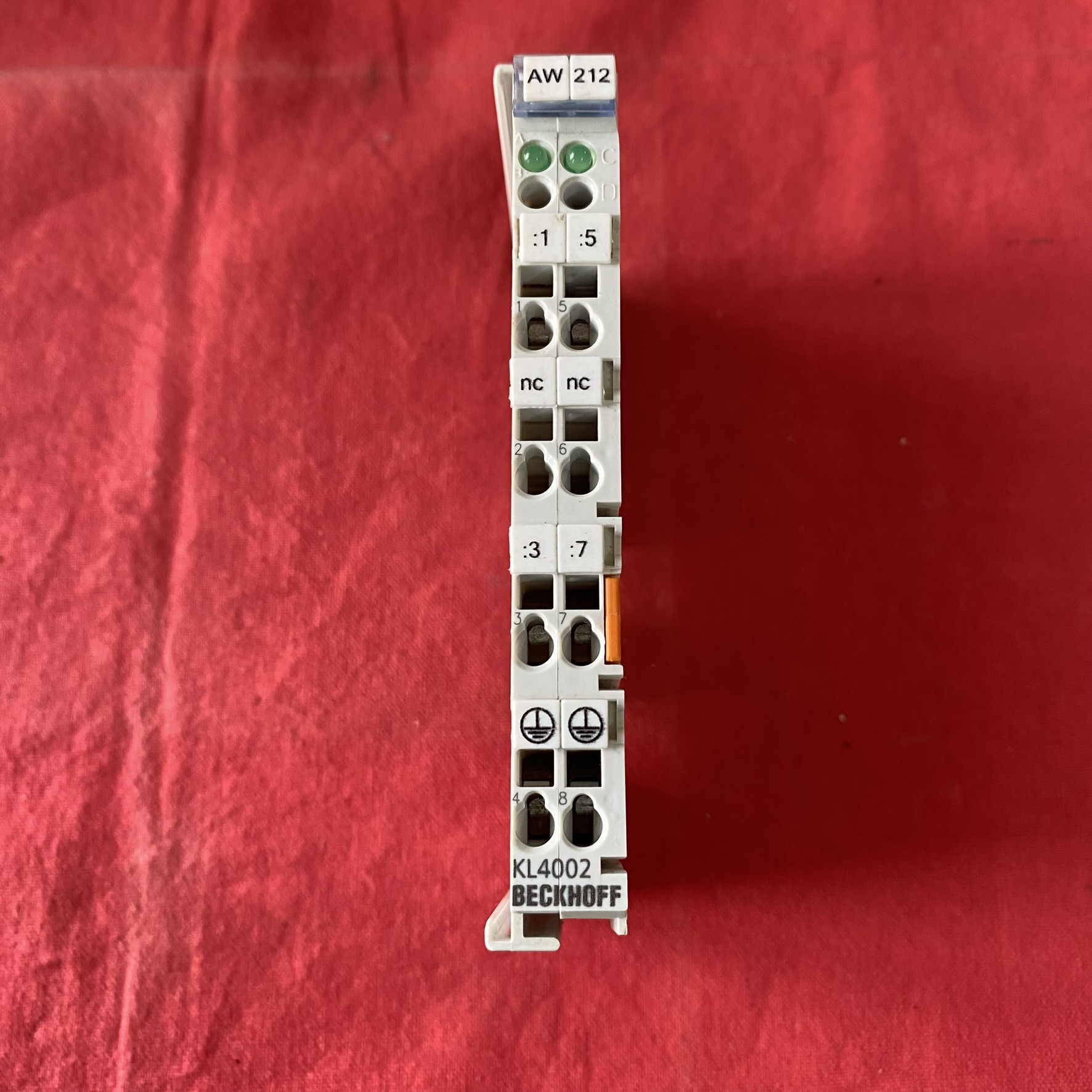

1. 硬件架构与信号特性

• 输出能力：

• 信号范围：0~10 V DC 差分输出，支持驱动比例阀、变频器等模拟量执行器，负载阻抗需≥5 kΩ 以确保精度。

• 分辨率：12 位（0~4095 数字量），输出精度 ±0.1% F.S.，可满足大多数工业控制场景的精度需求。

• 转换时间：约 1.5 ms / 通道，适用于中速动态控制（如温度调节、流量控制）。

• 电气隔离：

• K 总线与现场电位之间通过 500 Vrms 隔离，符合 EN 61000-6-2/6-4 标准，抗电磁干扰能力强。

• 短路保护机制可自动切断输出，故障恢复后自动重启。

2. 功能特性与系统集成

• 通信协议：

• 通过 K 总线与上层控制器（如 PLC、工控机）通信，过程映像占用 2 个 16 位输出地址（4 字节），支持即插即用配置。

• 电子部分由 K 总线提供 24 V DC，无额外电源触点，简化布线设计。

• 参数化与诊断：

• 可通过 TwinCAT 软件或 KS2000 工具进行寄存器级配置（如滤波时间、校准系数），支持 COE 服务写入模块参数。

• 每个通道配备独立绿色 LED，常亮表示输出正常，熄灭提示信号中断或过载。

3. 应用场景与典型案例

• 工业过程控制：

• 在化工反应釜中，KL4002 输出 0~10 V 信号控制调节阀开度，结合压力传感器反馈实现闭环控制，调节精度达 ±0.5%。

• 食品饮料生产线中，驱动电磁流量计的励磁线圈，通过输出电压调节励磁频率，确保流量测量准确性。

• 运动控制：

• 伺服系统中，KL4002 输出模拟量速度指令（如 0~10 V 对应 0~3000 rpm），配合编码器反馈实现位置同步控制，典型应用于包装机械的物料输送轴。

• 自动化立体仓库中，控制堆垛机的升降电机速度，通过 TwinCAT NC PTP 实现精准定位

• 能源管理：

• 光伏逆变器中，输出 0~10 V 信号调节 DC/AC 转换模块的占空比，优化 MPPT 算法以提升发电效率

• 风力发电机中，控制变桨系统的液压泵比例阀，根据风速实时调整桨叶角度。

4. 安装与接线规范

• 物理安装：

• 12 mm 宽度 DIN 导轨安装，重量仅 85 g，适合紧凑型控制柜。

• 支持弹簧式压接端子，导线截面积范围 0.08~2.5 mm²，确保可靠接触。

• 信号接线：

• 通道 1~2：差分输出（+V、-V），屏蔽层单端接地以减少 EMI 干扰。

• 长距离传输（>100 米）时，建议使用双绞屏蔽线，并在负载端并联 100 pF 电容以增强稳定性。

•

5. 选型对比与替代方案

6. 认证与合规性

• 安全认证：

• CE、UL 认证，符合 EN 61000-6-2（工业抗扰度）和 EN 61000-6-4（工业发射）标准，可在 - 25°C 至 + 60°C 环境下稳定工作。

• ATEX 和 IECEx 认证（需确认型号后缀），适用于潜在爆炸性气体或粉尘环境。

7. 维护与故障排查

• LED 状态分析：

• 绿色 RUN 灯：模块正常通信；熄灭表示 K 总线故障或未激活。

• 通道 LED 异常：检查负载阻抗是否 < 5 kΩ，或通过 TwinCAT 诊断工具查看输出地址状态。

• 常见问题处理：

• 输出波动：通过 TwinCAT 软件启用 IIR 低通滤波器（如 10 Hz 截止频率），抑制高频干扰。

• 无信号输出：使用万用表测量端子电压，验证模块是否正常供电，或通过寄存器读取输出状态字。
