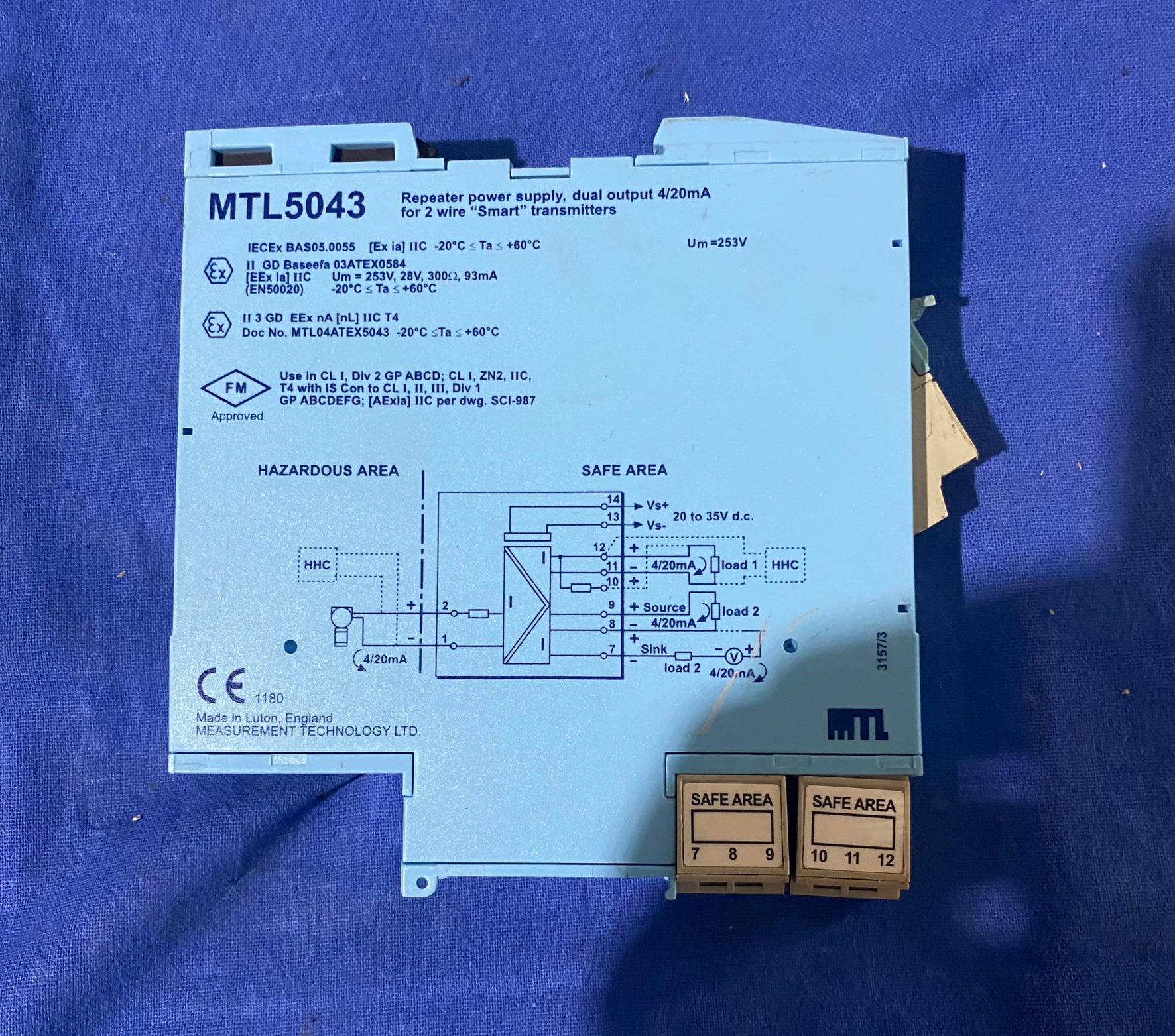

MTL MTL5043 安全隔离栅

1. 产品定位与功能

• 用途：为危险区域（如 Zone 0、IIC 级爆炸性环境）中的 2 线制 4-20mA 变送器提供本质安全供电，并将信号重复输出至安全区域的两个负载。

• 协议支持：后期型号（2003 年后）集成 HART 通信功能，可叠加数字信号实现智能变送器的双向通讯。

• 输出特性：双通道独立输出，最大电压 250V，电流 28V/93mA，支持浮地设计以避免地环路干扰。

2. 技术参数与认证

• 供电范围：20-35V DC，纹波 < 125µA 峰峰值。

• 精度与稳定性：传输精度优于 20µA（典型值 < 5µA），温度漂移 < 0.5µA/℃。

• 隔离性能：250V AC/DC 隔离（电源、输入、输出间），符合 EN 50020 标准。

• 防爆认证：ATEX 认证（EEx ia IIC T4-T6），适用于 Class I, II, III 危险区域。

3. 应用场景

• 化工与石化：在危险区域（如炼油厂、化工厂）中为压力、温度变送器供电并传输信号至 DCS 系统。

• 海洋与船舶：支持恶劣环境下的可靠运行，如海上平台的液位或流量监测。

• 智能仪表集成：通过 HART 协议实现变送器参数远程配置与诊断，减少现场维护需求。

安装与维护要点

• 接线规范：

• 危险区侧：通过本安端子连接变送器，确保接地可靠。

• 安全区侧：双通道输出可分别连接 PLC 模拟量输入模块或其他负载。

• 组态工具：使用 PCS45 软件进行 HART 参数配置（如量程、阻尼时间），需通过专用适配器连接。

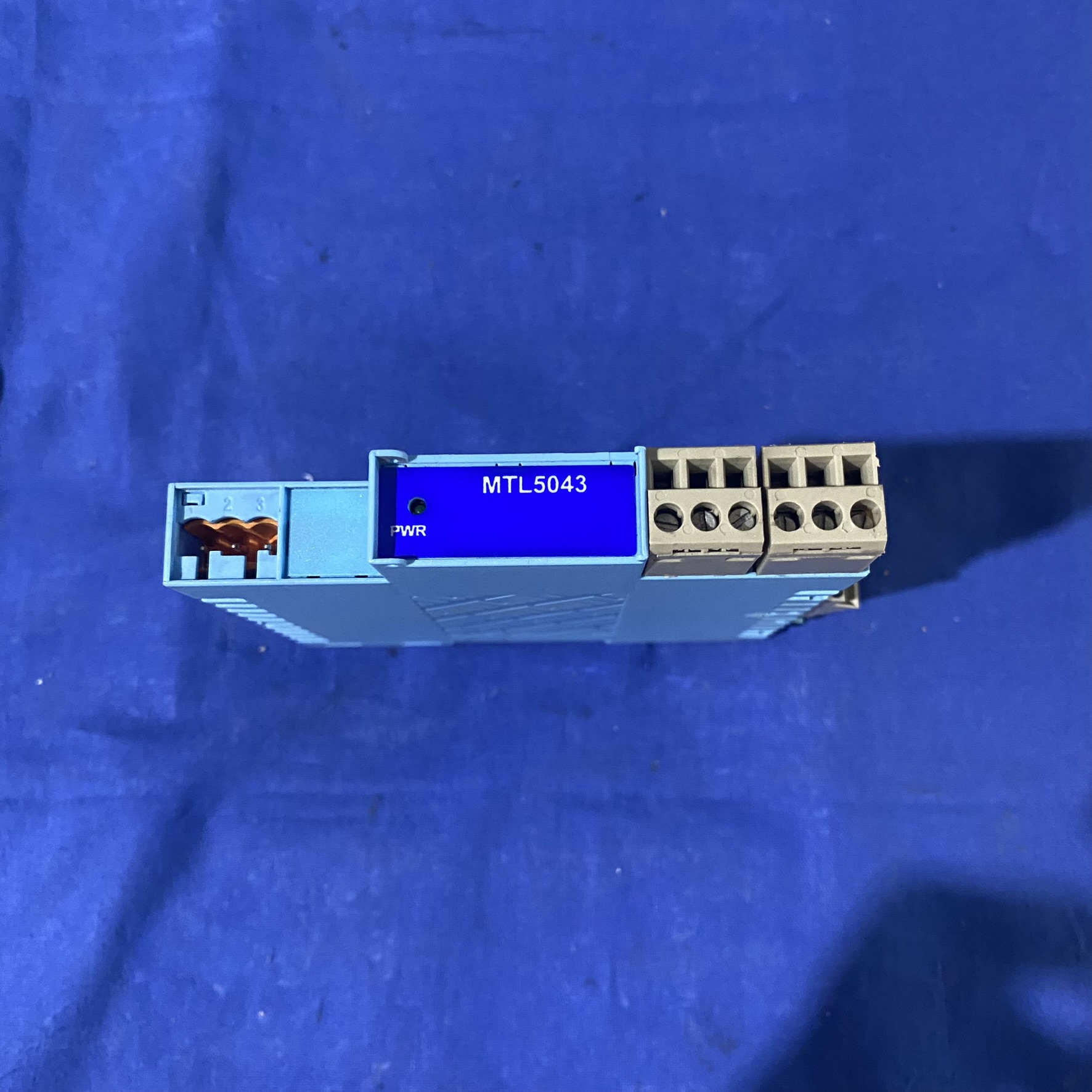

• 故障排查：绿色 LED 指示灯表示电源正常，若输出异常需检查回路阻抗（建议 < 300Ω）及接地是否合规。

6. 行业标准与合规性

• 符合 IEC 61508 功能安全标准，可用于 SIL2 级安全仪表系统（SIS）。

• 满足 UL、FM、ATEX 等全球主流防爆认证，适配多地区法规要求。

•

• 1. 化工与石化行业

• 核心场景：在炼油厂、化工厂的反应釜、管道、储罐等区域，为压力变送器、温度变送器、液位变送器（4-20mA 信号）提供本安供电，并将信号隔离传输至中央控制室（DCS 系统）。

• 必要性：该行业存在大量易燃易爆介质（如汽油、甲醇、乙烯等），属于 Zone 0/1 危险区域（IIC 级爆炸性环境），需通过本安设备避免电火花引发爆炸；同时，MTL5043 的 HART 功能可支持智能变送器的远程参数配置（如量程校准、阻尼调整），减少现场开盖操作的风险。

• 2. 油气开采与输送

• 核心场景：陆地油田、海上钻井平台、输油 / 输气管道中，连接井口温度传感器、管线压力变送器、流量计量仪表，将信号安全传输至 SCADA 系统。

• 必要性：油气开采中存在天然气（甲烷）、轻质原油等可燃物质，且环境恶劣（高温、振动、盐雾），MTL5043 的防爆认证（ATEX、UL）和耐环境设计（宽温 - 20~+60℃）可保障稳定运行；其双通道输出还能同时连接控制回路和监测回路，提高系统冗余性。

• 3. 制药与食品加工

• 核心场景：在溶剂反应釜（如酒精、丙酮等有机溶剂）、粉尘车间（如糖粉、淀粉加工）中，为洁净室压力传感器、发酵罐 PH 变送器提供本安供电，信号传输至 PLC 或批处理系统。

• 必要性：部分工艺涉及可燃溶剂或粉尘，需符合防爆规范；同时，MTL5043 的高传输精度（<5µA 误差）可保障关键参数（如温度、浓度）的测量准确性，满足 GMP 等质量标准。

• 4. 冶金与矿业

• 核心场景：钢铁厂的高炉煤气管道、矿山井下（瓦斯或粉尘环境）中，为煤气压力变送器、矿浆流量传感器提供供电，信号传输至生产监控系统。

• 必要性：冶金过程中产生的煤气（含一氧化碳、氢气）属于可燃气体，矿山存在瓦斯爆炸风险，需本安设备隔离危险区域与安全区；其 250V 隔离性能可避免地环路干扰，适应厂区复杂接地环境。

• 5. 水处理与环保

• 核心场景：污水处理厂的沼气收集区（甲烷气体）、危废处理池，为液位变送器、溶解氧传感器提供本安供电，信号传输至环保监测平台。

• 必要性：污水处理中产生的沼气属于易燃易爆气体，MTL5043 的本质安全设计可防止设备故障引发爆炸；同时，其浮地输出设计可避免污水池金属结构带来的接地干扰，保证信号稳定性。

• 6. 船舶与海洋工程

• 核心场景：船舶燃油舱、海上平台的油气处理模块，为舱底液位传感器、燃油流量变送器提供供电，信号传输至船舶控制系统（ECS）。

• 必要性：海洋环境存在盐雾、振动等恶劣条件，且燃油、油气泄漏可能形成危险区域，MTL5043 的抗振动（10-500Hz）、抗冲击（10g）设计及防爆认证可适应此类环境，保障航行安全。
