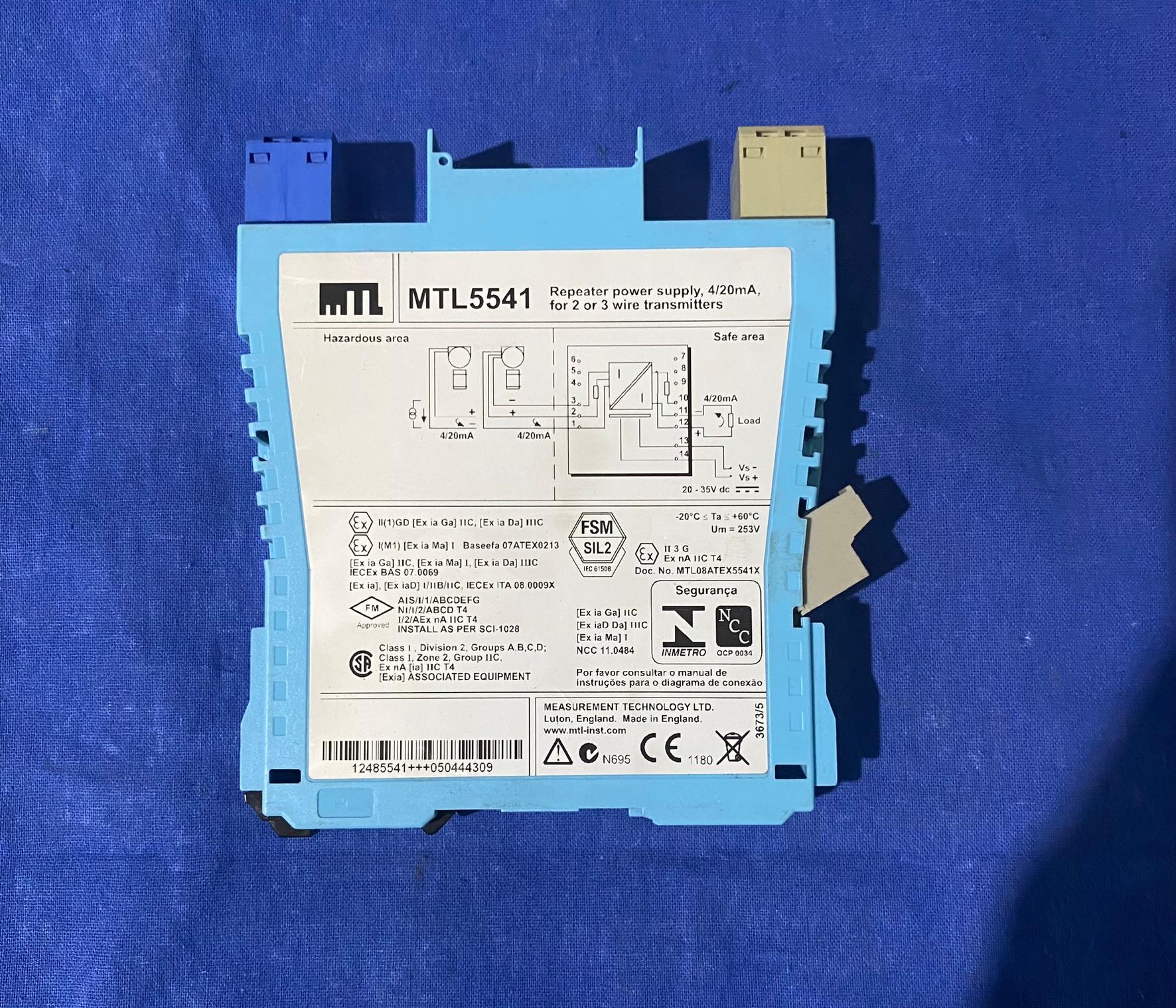

MTL MTL5541 单通道隔离式安全栅

一、核心功能与技术特性

1. 本质安全设计
   该产品通过中国国家级仪器仪表防爆安全监督检验站（NEPSI）认证，防爆标志为Ex ia Ga IIC，适用于 0 区、II C 类气体环境（如氢气、乙炔等），温度组别覆盖 T4-T6（-20°C 至 + 60°C）。其内部电路设计确保在危险区域不会产生足以引燃爆炸性气体的能量，例如最大开路电压 28V、短路电流 93mA、功率 0.65W。
2. 信号处理能力

• 模拟信号：支持危险区域 2 线 / 3 线制变送器的 0-24mA 输入，在安全区域输出 4-20mA 信号，传输精度优于 15µA（20°C 时），温度漂移 < 0.8µA/°C。

• 数字通讯：通过端子 1 和 2 支持 HART 协议，允许智能变送器与控制系统进行双向数据交互，如参数配置、诊断信息读取。

• 快速响应：50µs 内响应时间（达到终值的 10%），满足实时控制需求。

3. 电气性能

• 电源范围 20-35V DC，24V 供电时最大电流消耗 51mA（带 20mA 信号）。

• 隔离电压 250V RMS（测试电压 1500V RMS），确保危险区与安全区的电气隔离。

•

二、典型应用场景

1. 工业自动化
   常用于连接危险区域的压力、液位、温度变送器与安全区的 DCS/PLC 系统，例如石油化工装置中易燃易爆介质的监测。搭配 MTL661 防爆显示器时，可组成完整的防爆测量回路。
2. 智能仪表集成
   支持 HART 协议的变送器（如罗斯蒙特、E+H）可通过 MTL5541 实现数据上传，同时为变送器提供 16.5V（20mA 时）的本安供电。
3. 系统兼容性
   兼容 MTL5000 系列模块化安装平台，可与 MTL4546Y 等型号混合使用，满足高密度信号隔离需求。

三、安装与维护要点

1. 物理特性

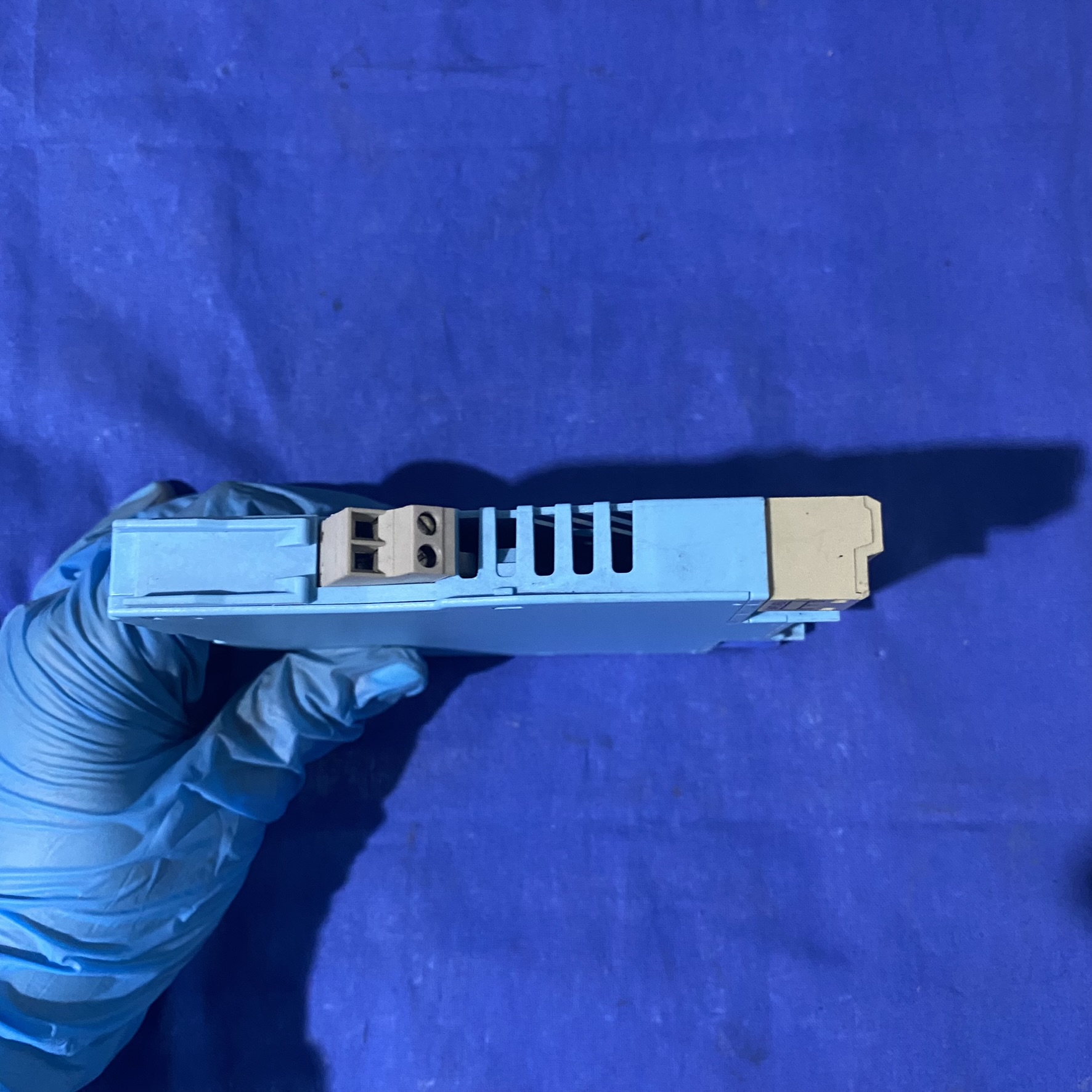

• 尺寸：1.58cm（宽）×10.98cm（高）×12.36cm（深），采用 35mm DIN 导轨安装，支持 T 型截面（7.5mm 或 15mm）。

• 端子可接入最大 2.5mm² 导线，适合工业现场布线。

2. 接线规范

• 危险区端子（1-6）连接变送器，安全区端子（7-14）连接控制系统，需严格区分极性。

• 非本安侧最高电压限制为 250V，避免过载损坏。

3. 状态监测

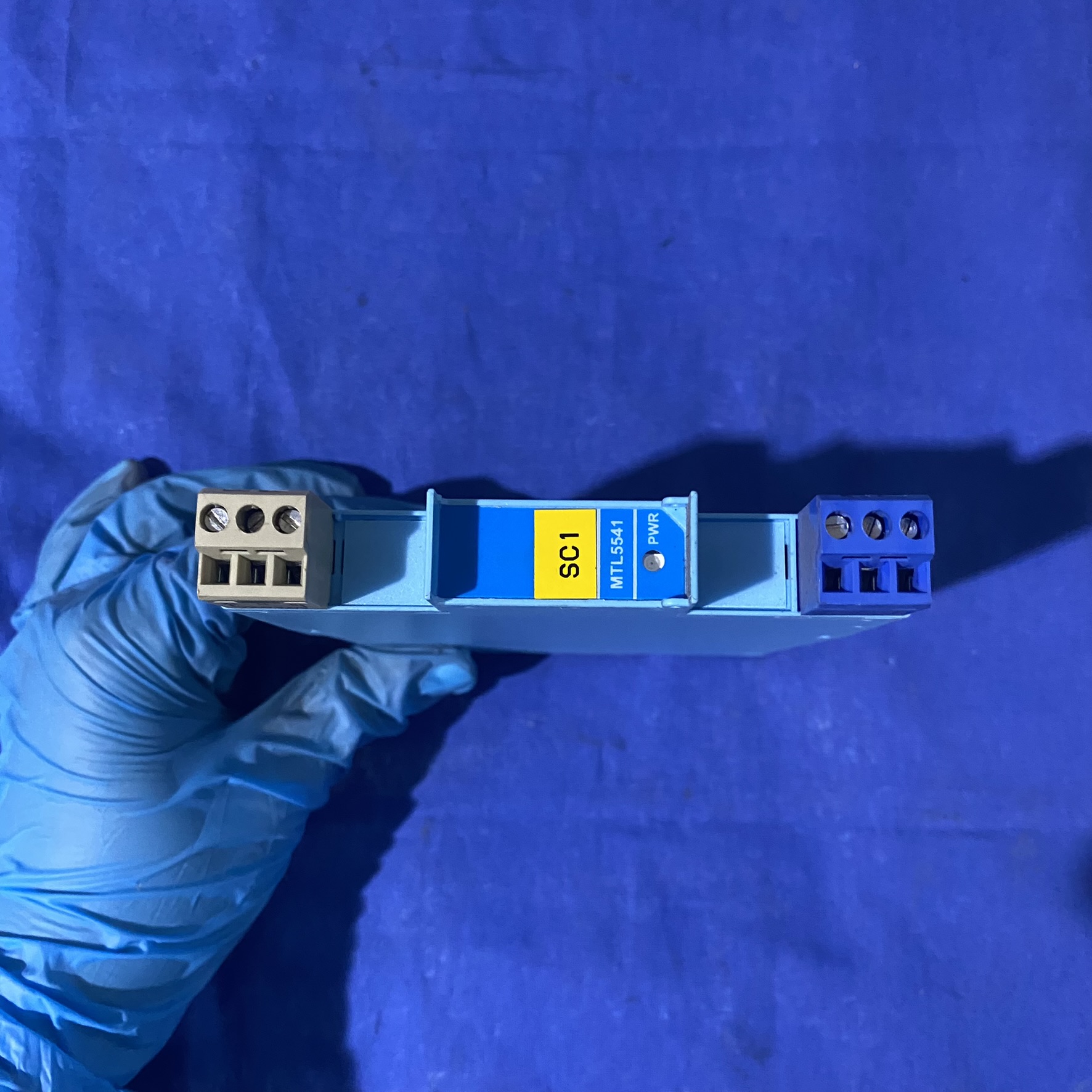

   绿色 LED 指示灯显示电源状态，异常时需检查回路阻抗（安全区负载≤360Ω@24mA）或通讯线缆质量。
