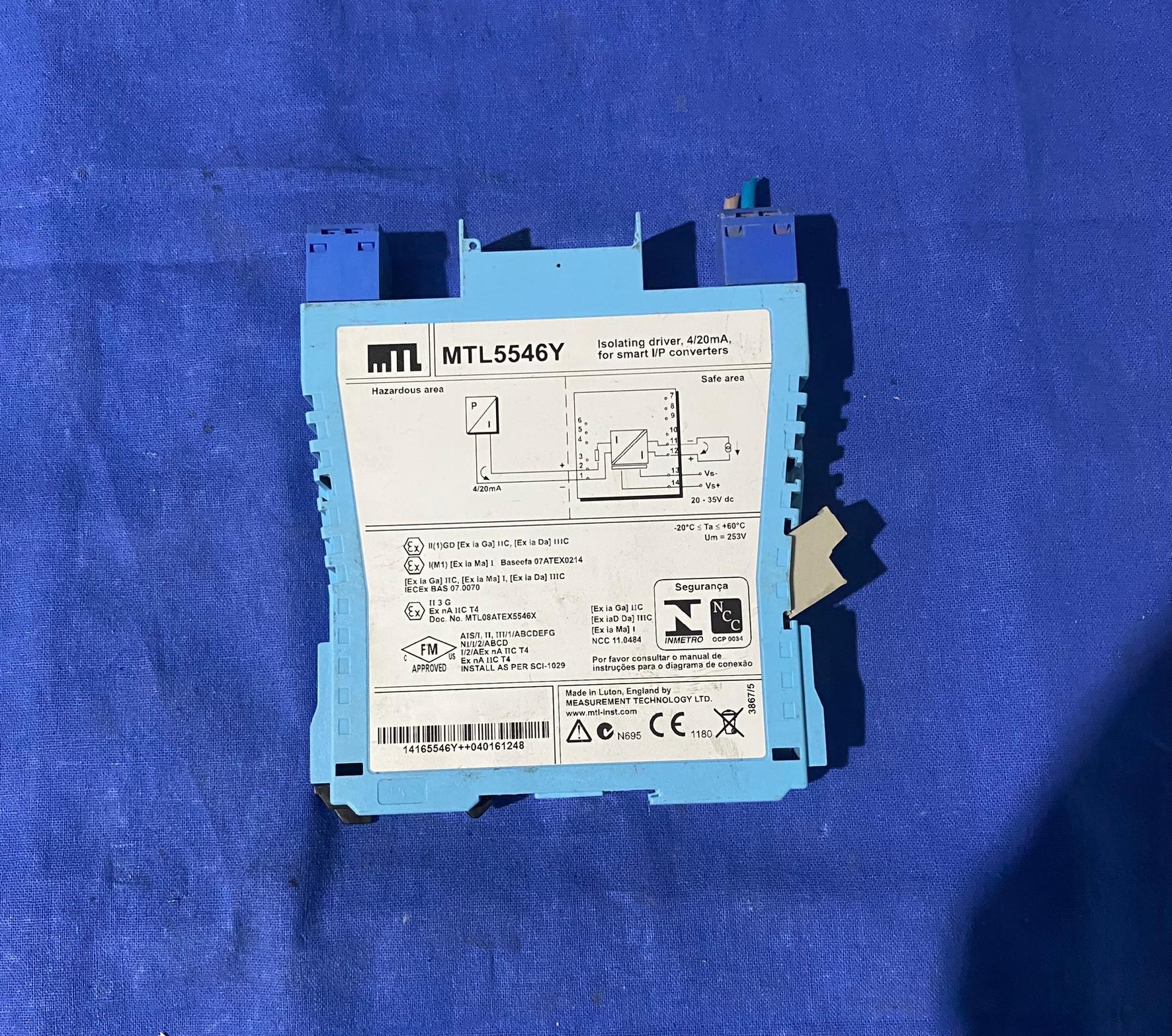

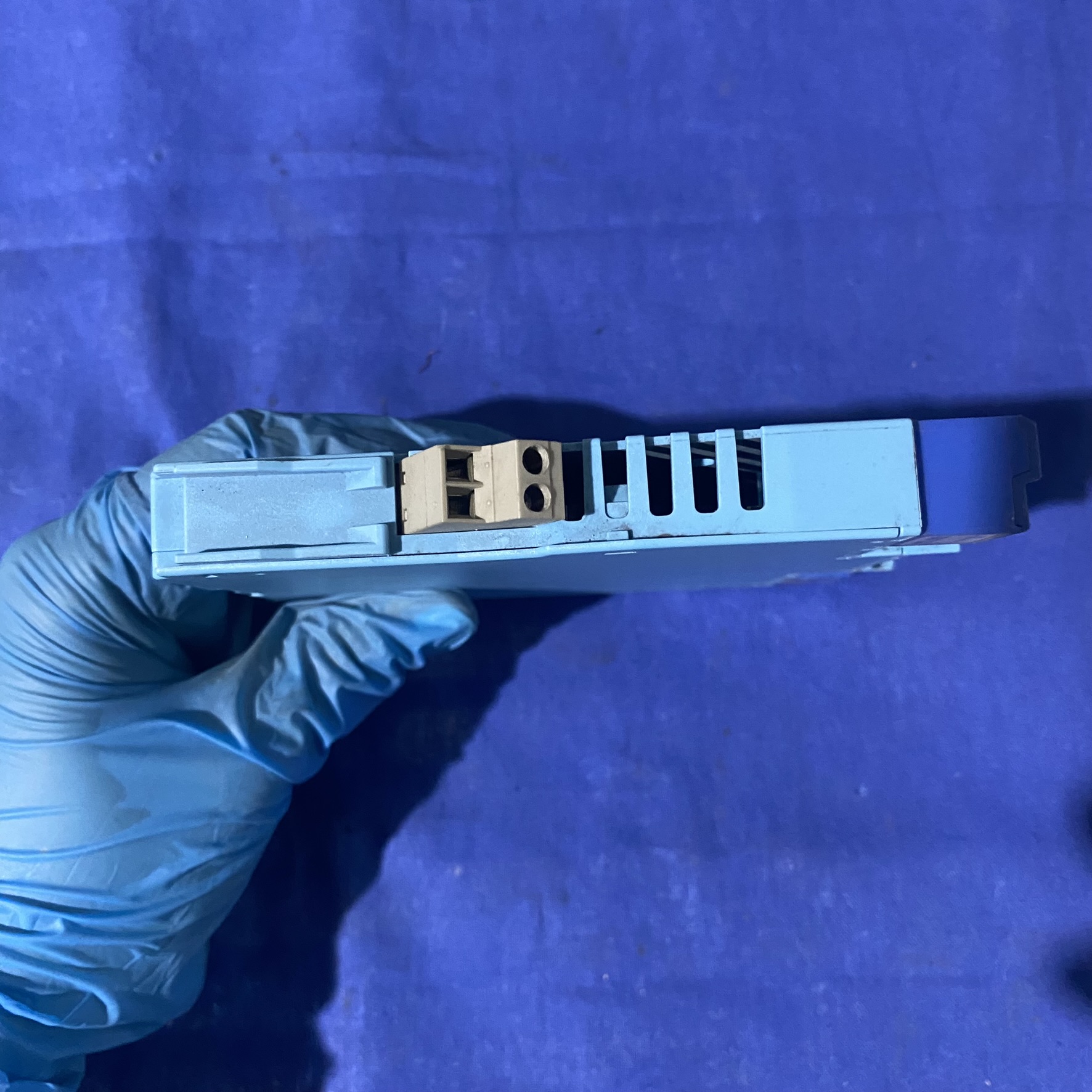

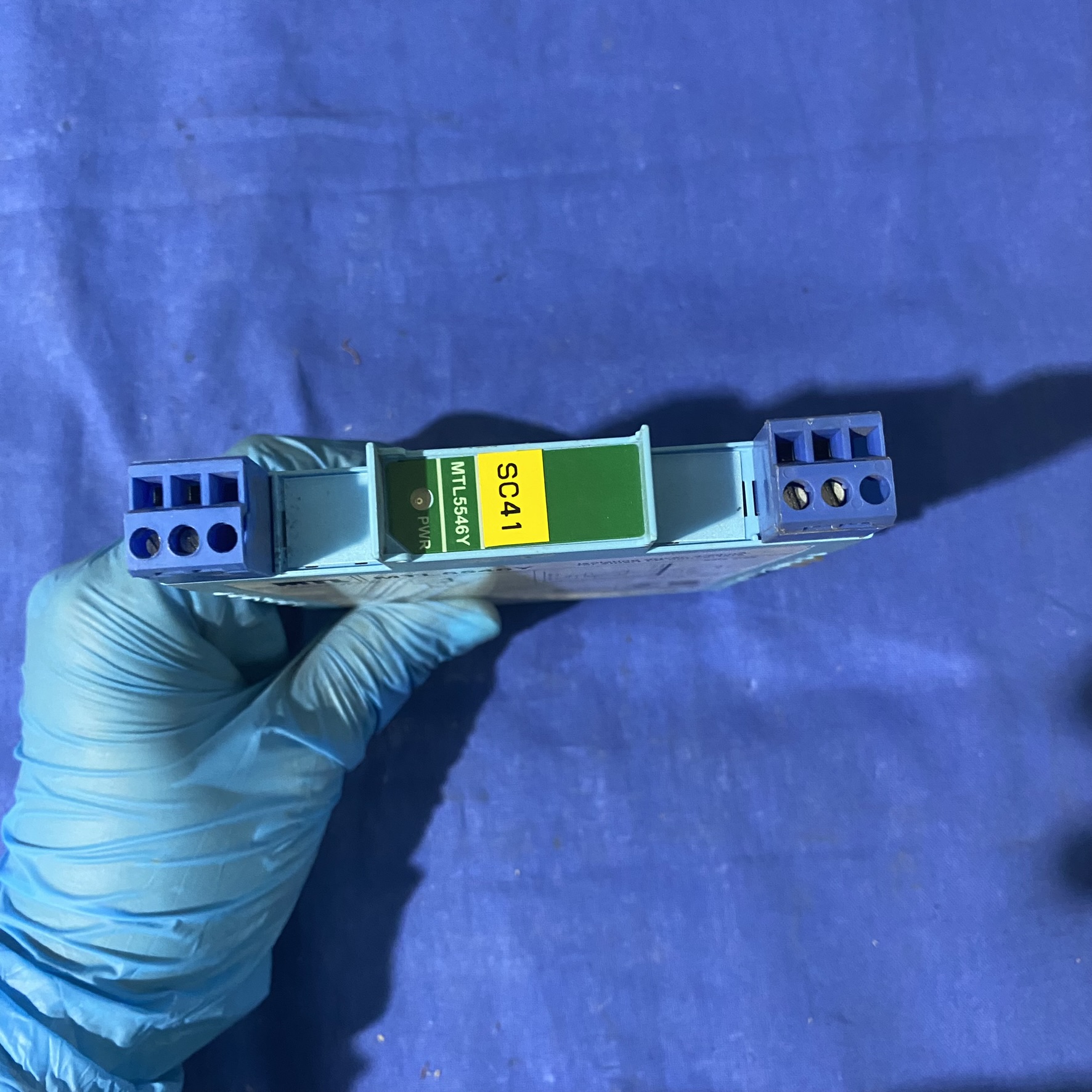

MTL MTL5546Y 模拟量输出隔离式安全栅

一、技术规格与功能

1. 信号处理能力

• 支持 4-20mA 浮地信号输入，驱动危险区域的电流 / 压力转换器（如 I/P 转换器），输出信号范围为 4-20mA。

• 兼容 HART 协议，允许双向数字通信，可远程配置智能阀门定位器等设备，并实现诊断功能。

• 具备线路故障检测功能：当现场线路开路时，输入端电流降至 < 0.5mA；短路时降至 < 0.9mA，便于快速定位故障。

2. 性能参数

• 精度：在 20°C 时，传输精度优于 ±20μA，温度漂移 < 1.0μA/°C。

• 响应时间：100ms 内稳定至最终值的 ±200μA 以内，满足实时控制需求。

• 负载能力：最大负载电阻 800Ω（16V 时 20mA），最小负载电阻 90Ω（短路检测 < 50Ω）。

3. 安全参数

• 本质安全认证：防爆标志为 (Ex ia Ga) IIC，符合 GB 3836.1-2010、GB 3836.4-2010 等标准，适用于 0 区、IIC 级、T4-T6 温度组别危险环境。

• 电气隔离：输入与输出之间通过变压器实现高隔离度，有效防止地环路干扰。

• 最大允许外部参数：IIB 气体组别下，外部最大电容（含电缆）≤1μF；IIC 组别下≤600nF。

•

二、认证与合规性

1. 国内认证

• 持有中国国家级仪器仪表防爆安全监督检验站（NEPSI）颁发的防爆合格证（编号 GYB20.2043），有效期至 2025 年 7 月 15 日。

• 符合 CNCA-C23-01:2019《强制性产品认证实施规则 防爆电气》要求。

2. 国际认证

• 通过 ATEX、IECEx 认证，适用于全球危险区域应用。

• 满足 FM、CSA 等北美标准，支持跨地区项目部署。

三、应用场景

1. 典型领域

• 石油化工：炼油厂、化工厂的阀门定位器控制，隔离危险区域（如储罐区）与安全区域（控制室）的信号。

• 制药与食品：在洁净室或易燃气体环境中传输控制信号，确保生产安全。

• 天然气处理：用于压缩机、计量设备的信号隔离与驱动，防止火花引发爆炸。

2. 关键优势

• 减少现场操作风险：通过 HART 协议远程调校设备，避免人员进入危险区域。

• 高可靠性：线路故障检测功能快速定位问题，提升系统稳定性。

• 灵活适配：兼容多种传感器与执行器，支持长距离信号传输（如 2km 电缆）。

四、安装与维护

1. 安装要求

• 必须安装在非危险场所，且环境温度范围为 - 20°C 至 + 60°C。

• 遵循 GB 3836.13-2013 等标准，确保接线端子（11-14 号）的最高电压不超过 250V。

• 外部电路电容 / 电感超过数据表 1% 时，需将最大允许参数降为 50%。

2. 维护建议

• 定期检查 LED 指示灯：绿色常亮表示电源正常，闪烁或熄灭需排查故障。

• 避免在运行中打开外壳，维护需由专业人员操作。
