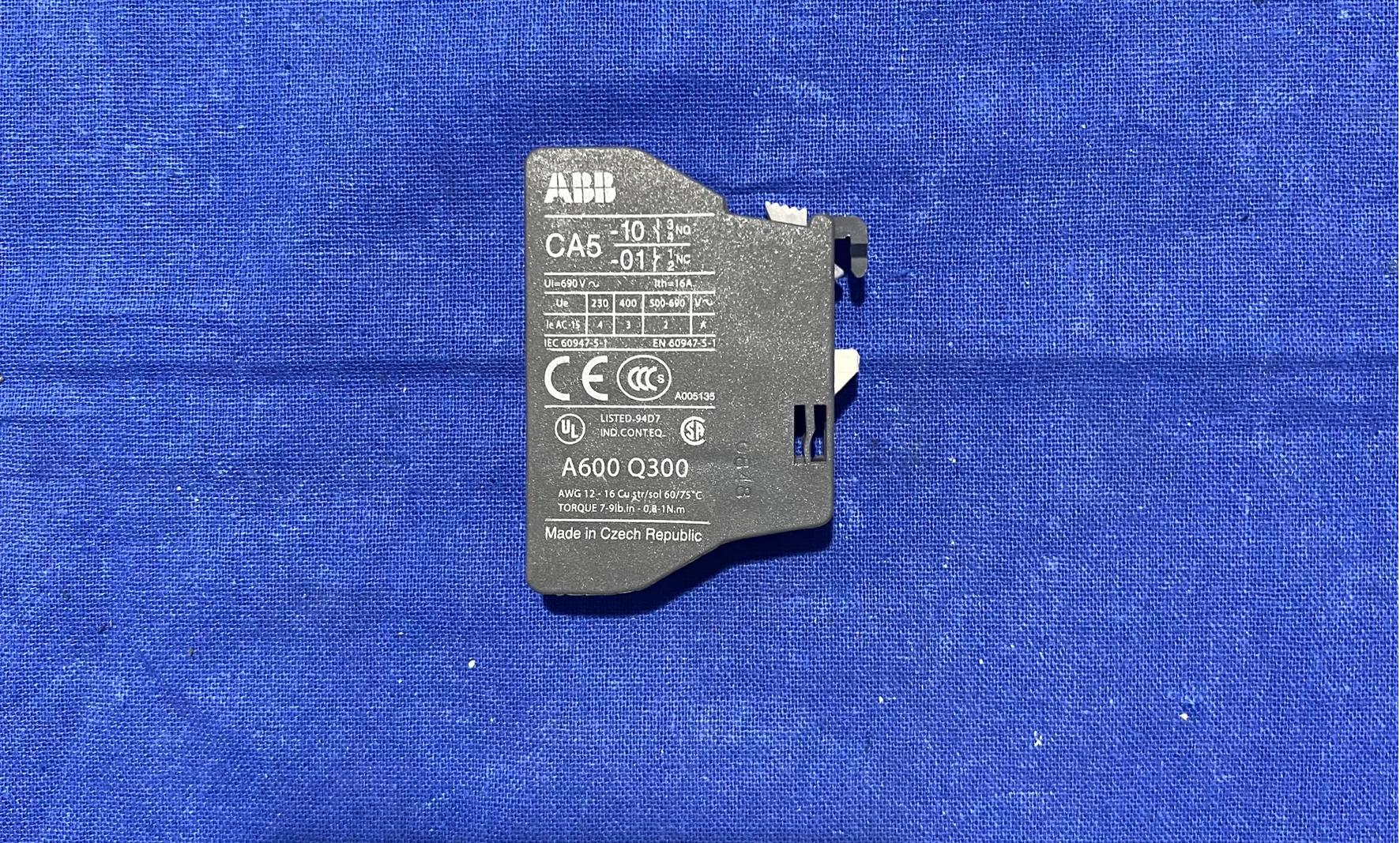

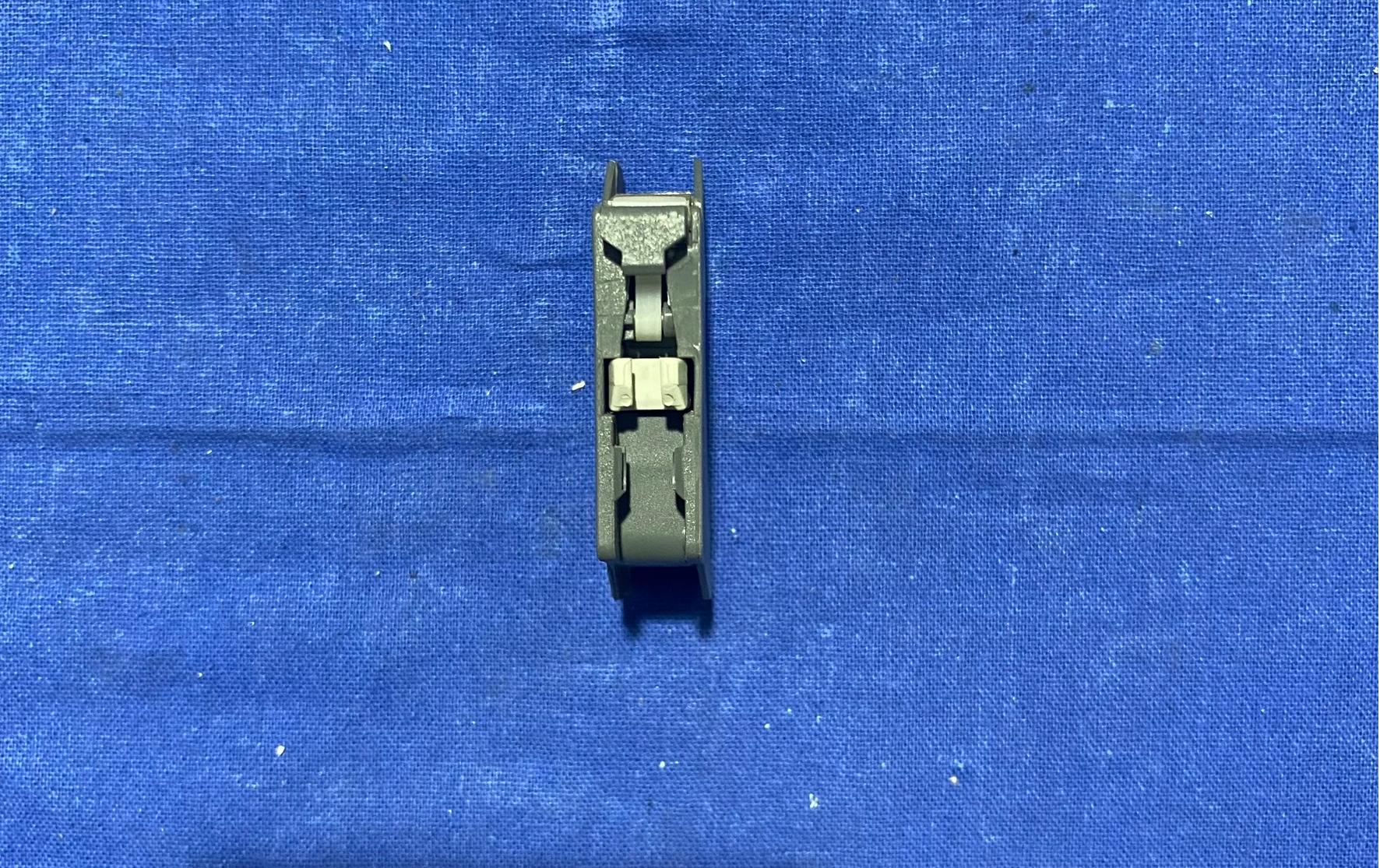

ABB CA5-01前装式辅助触点模块

一、产品功能与技术参数

1. 核心功能

• 常闭（NC）触点设计：默认状态下触点闭合，适用于需要断电保护或故障检测的场景，如电机过载保护、设备互锁等。

• 信号扩展：通过与主接触器联动，将控制信号传递至 PLC、继电器或其他设备，实现复杂的自动化逻辑。

2. 技术规格

• AC-15 负载下：220/240V 时 4A，24/127V 时 6A。

• DC-13 负载下：24V 时 6A，250V 时 0.3A。

• 额定电压：辅助电路最高支持 690V（IEC 标准），主电路适配 24V。

• 电流参数：

• 机械寿命：配合 A9-A75 接触器可达 1000 万次操作，A95-A110 接触器为 300 万次。

• 电气寿命：最高 1200 次 / 小时频繁操作。

• 防护等级：IP20（仅防固体异物），适合室内工业环境。

3. 物理特性

• 安装方式：正面卡扣式安装，兼容 35mm DIN 导轨，无需工具即可快速拆装。

• 端子类型：螺丝端子，支持硬线或软线连接，接线稳固可靠。

• 尺寸：47mm×11mm×32.5mm，体积小巧，节省配电柜空间。

•

二、应用场景

1. 工业自动化

• 电机控制回路中，用于检测接触器状态并反馈至 PLC，实现故障报警或远程监控。

• 空调、水泵等设备的连锁控制，防止多台设备同时启动导致过载。

2. 能源管理

• 配合断路器或继电器，实现光伏逆变器、储能系统的启停逻辑控制。

• 建筑照明系统中，通过辅助触点实现分时控制或光线感应调节。

3. 设备保护

• 与热过载继电器配合，当电机温度异常时，常闭触点断开，切断控制回路以保护设备。

• 电梯、起重机等特种设备的安全互锁，确保操作流程合规。

三、适配接触器型号

A 系列：A9-A40、A45-A110（覆盖 9-110A 电流范围）。

• T 系列：T9、TAL9-T40（适用于直流控制场景）。

• AF/AE 系列：AF45-AF110、AE45-AE75（适用于高电压或特殊负载）。

• N 系列控制继电器：NL/TNL 系列，用于中小功率信号放大。
