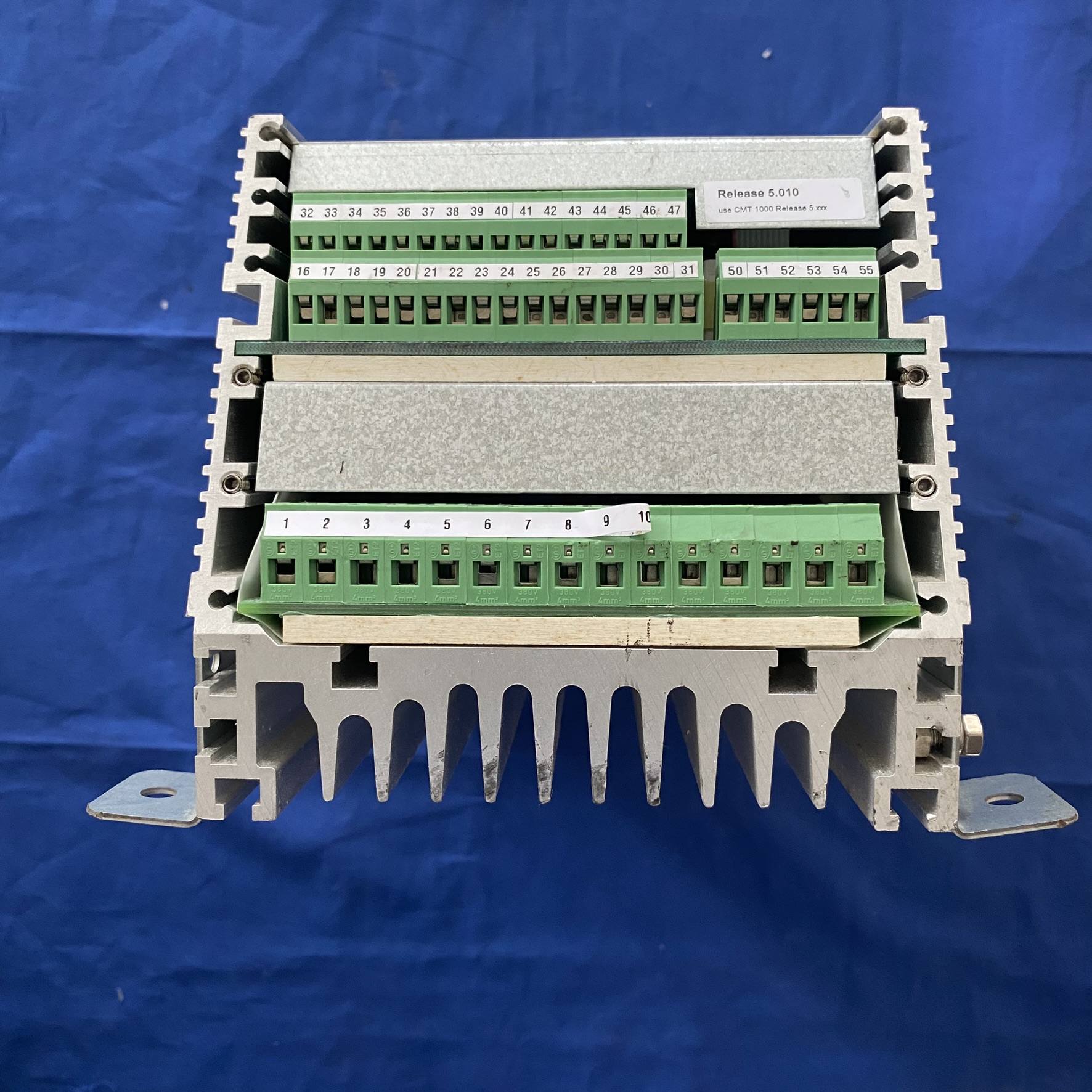

ABB UNITROL1000 3BHE014557R0003 自动电压调节器

一、核心功能与应用领域

1. 电压调节与励磁控制
   该模块通过 PID 算法实现高精度电压调节，支持同步发电机在 100 kVA 至 80 MVA 范围内的稳定运行。其软起励功能可避免电压过冲，尤其适用于残压较低的发电机启动场景。例如，当发电机残压低于 10V 时，系统会自动闭合励磁回路，逐步将电压升至额定值（如 27kV），并通过 AVR 软件全程监控。
2. 保护与可靠性设计

• 灭磁功能：内置灭磁开关（如 GERAPID8007）可在发电机故障时快速释放磁场能量，确保安全。

• 冗余与监控：支持双通道控制、旋转二极管监测（RDM）及多种限幅功能（如过励、欠励保护），提升系统可靠性。

• 环境适应性：工作温度范围为 - 20°C 至 + 50°C，防护等级 IP54，适用于船舶、电厂、石油天然气等恶劣环境。

3. 通信与兼容性
   提供 Modbus RTU（RS485）、Ethernet 等通信接口，可与上位机或其他控制系统集成，实现远程监控和参数配置。此外，支持 CMT 1000 编程工具进行本地调试，简化现场部署。

二、技术规格与性能参数

• 输入电源：支持宽范围电压输入（9–250V AC/DC），适用于不同电网环境。

• 输出能力：连续输出电流 15A DC，短时（10 秒）可达 30A DC，满足高动态响应需求。

• 控制精度：电压调节精度≤±0.5%，频率响应时间 < 0.1 秒，确保电网稳定性。

• 接口配置：4 路数字输入、4 路可配置数字输入 / 输出，3 路模拟输入及 2 路模拟输出，支持灵活扩展。

一、电力系统核心场景

1. 传统发电厂与分布式能源

• 同步发电机励磁控制：在燃煤、燃气、水电等电站中，该模块通过 PID 算法实现 ±0.5% 的电压调节精度，确保并网时的电压匹配与无功功率分配。例如，某天然气电站采用 UNITROL 1000 系列实现多台发电机并联运行，提升供电可靠性。

• 分布式发电与微电网：支持小型风力发电、生物质能等分布式电源的稳定接入，通过快速动态响应（<0.1 秒）适应可再生能源的波动性。在直流微电网中，其励磁控制可优化同步发电机与储能系统的协同运行，提升能源利用率。

2. 应急备用电源

• 数据中心与医疗设施：为柴油发电机提供稳定电压，保障 IT 设备、生命支持系统等关键负载的供电连续性。例如，UNITROL 1010（同系列产品）已应用于数据中心备用电源系统，支持远程监控与冗余切换。

二、工业领域深度应用

1. 重型机械与矿业

• 矿用卡车与港口起重机：在高振动、多粉尘环境中，通过 IP54 防护等级与 - 20°C 至 + 50°C 宽温设计，确保励磁系统稳定运行。例如，某露天煤矿采用 UNITROL 1000 控制矿用卡车的同步电动机，降低能耗并延长设备寿命。

• 冶金与化工：在钢厂电弧炉、化工厂搅拌电机等场景中，通过精确励磁控制降低谐波干扰，提升电机效率。某石化企业采用该系统后，无功功率损耗降低 15%。

2. 石油天然气行业

• 钻井平台与油气输送：在海上平台柴油发电机中，结合灭磁开关（如 GERAPID8007）实现快速故障保护，适应高湿度、盐雾等恶劣环境。其双通道冗余设计可确保油气输送泵电机的持续运行。

•

三、交通运输关键场景

1. 船舶与海洋工程

• 电力推进系统：为船舶主发电机提供励磁控制，支持动态负载（如推进器启停）下的电压稳定性。例如，某集装箱船采用 UNITROL 1000 系列实现多台发电机并联，满足雷达、通信等设备的供电需求。

• 辅助供电系统：在远洋船舶中，通过旋转二极管监测（RDM）功能实时诊断励磁回路状态，减少维护停机时间。

2. 铁路与轨道交通

• 柴油电力机车：用于内燃机车的同步发电机励磁，支持频繁启停与变速运行。例如，某铁路货运系统采用 UNITROL 1000 系列，提升牵引电机的能效与可靠性。

四、可再生能源创新应用

1. 风力发电

• 直驱同步发电机控制：在低风速区域，通过软起励功能（残压 < 10V 时自动建压）与快速响应特性，提升风力机的捕获效率。某 1.5MW 风电机组采用该系统后，年发电量提高 3%。

• 变速恒频技术：结合 IGBT 功率模块，支持双馈感应发电机的励磁调节，优化电网适应性与电能质量。

2. 太阳能与储能

• 光储一体化系统：在光伏 - 储能联合电站中，通过励磁控制实现同步发电机与储能逆变器的无缝协同，降低弃光率并提升电网调峰能力。

五、特殊场景与新兴领域

1. 高压直流输电（HVDC）配套

• 换流站同步补偿：作为 HVDC 系统中同步调相机的励磁控制器，可快速调节无功功率，支撑直流输电的稳定性。虽未直接提及具体案例，但其技术特性（如 ±250V 宽电源输入、高动态响应）与 HVDC 需求高度匹配。

2. 工业电机节能改造

• 同步电动机升级：在风机、水泵等设备中，通过将异步电机替换为同步电机并配套 UNITROL 1000，可将功率因数从 0.75 提升至 0.95 以上，年节能率达 10%-20%。

六、行业适配性与选型建议

1. 场景匹配策略

• 功率范围：100kVA 至 80MVA 的同步发电机均可适配，对于 40A 以上励磁需求，可通过外部功率模块（如 UNITROL 1000-PM40）扩展至 40A 直流输出。

• 环境兼容性：IP54 防护等级与宽温设计适用于船舶、矿山等恶劣环境；CE、UL 认证满足欧盟及北美市场准入要求。
