ABB APBU-44C 控制模块

一、产品定位与功能

信号分配与聚合：最多支持 4 个逆变器模块的信号分接（APBU-44CE 可扩展至 12 个通道），适用于机床、输送带等多电机协同控制场景。

• 数据记录与监控：内置数据记录器，可实时采集并存储模块运行数据（如电流、电压、温度），支持通过 DDCS 协议与 PC 或上位机通信，实现远程监控与故障诊断。

• 冗余与安全设计：支持双电源冗余输入（24V DC），配备电池备份功能（开关 S3 控制），确保断电后数据存储至少 6 个月不丢失。

二、技术参数与配置

1. 电气特性：

• 电源输入：24V DC（冗余供电），典型电流消耗 200mA（APBU-44C）/350mA（APBU-44CE）。

• 光纤通信：支持 PPCS 协议（10Mbps），传输距离根据模式可选（短距离：POF 光纤 20 米 / HCS 光纤 50 米；长距离：POF 光纤 30 米 / HCS 光纤 200 米）。

• 隔离电压：输入与输出隔离电压 1500V DC，符合工业级安全标准。

2. 硬件接口：

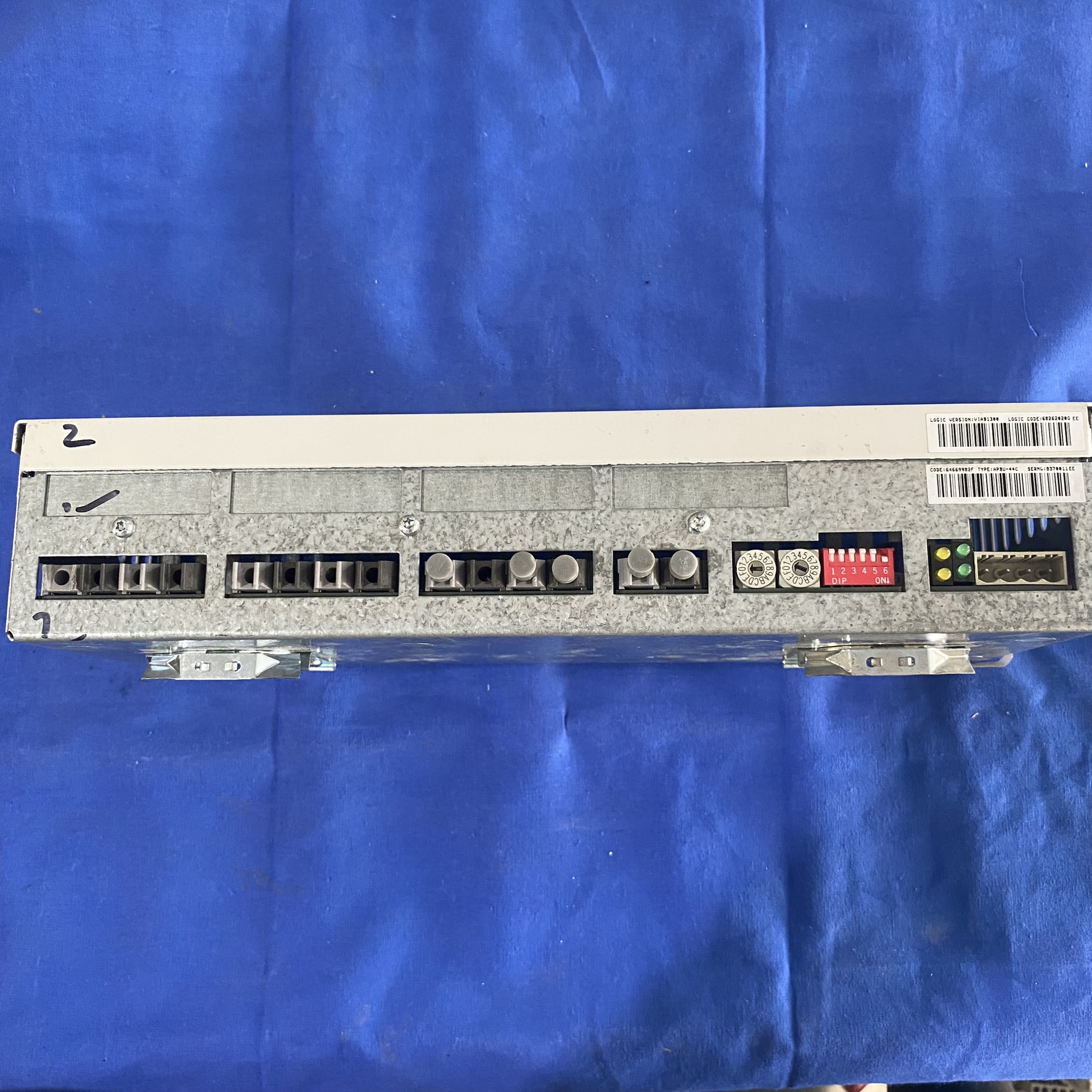

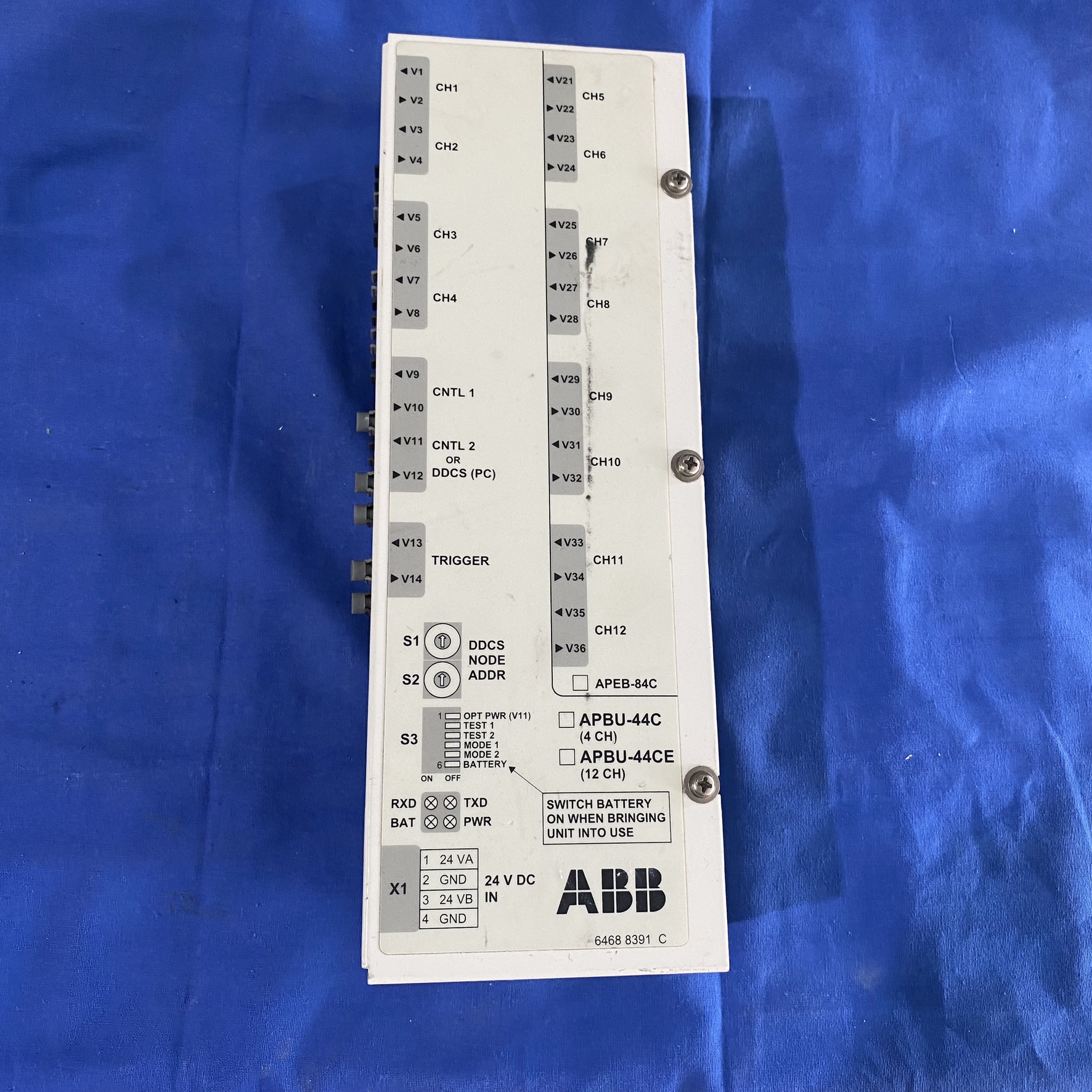

• 光纤接口：V1-V4 用于连接逆变器模块，V9-V10 连接 RDCU 控制单元，V11-V12 用于 DDCS 通信，V13-V14 支持外部触发信号输入 / 输出。

• 控制接口：X1 端子排提供 24V 电源输入，S1/S2 旋转开关设置 DDCS 节点地址（0x0000-0xFFFF），S3 DIP 开关配置光纤功率、测试模式等。

3. 物理规格：

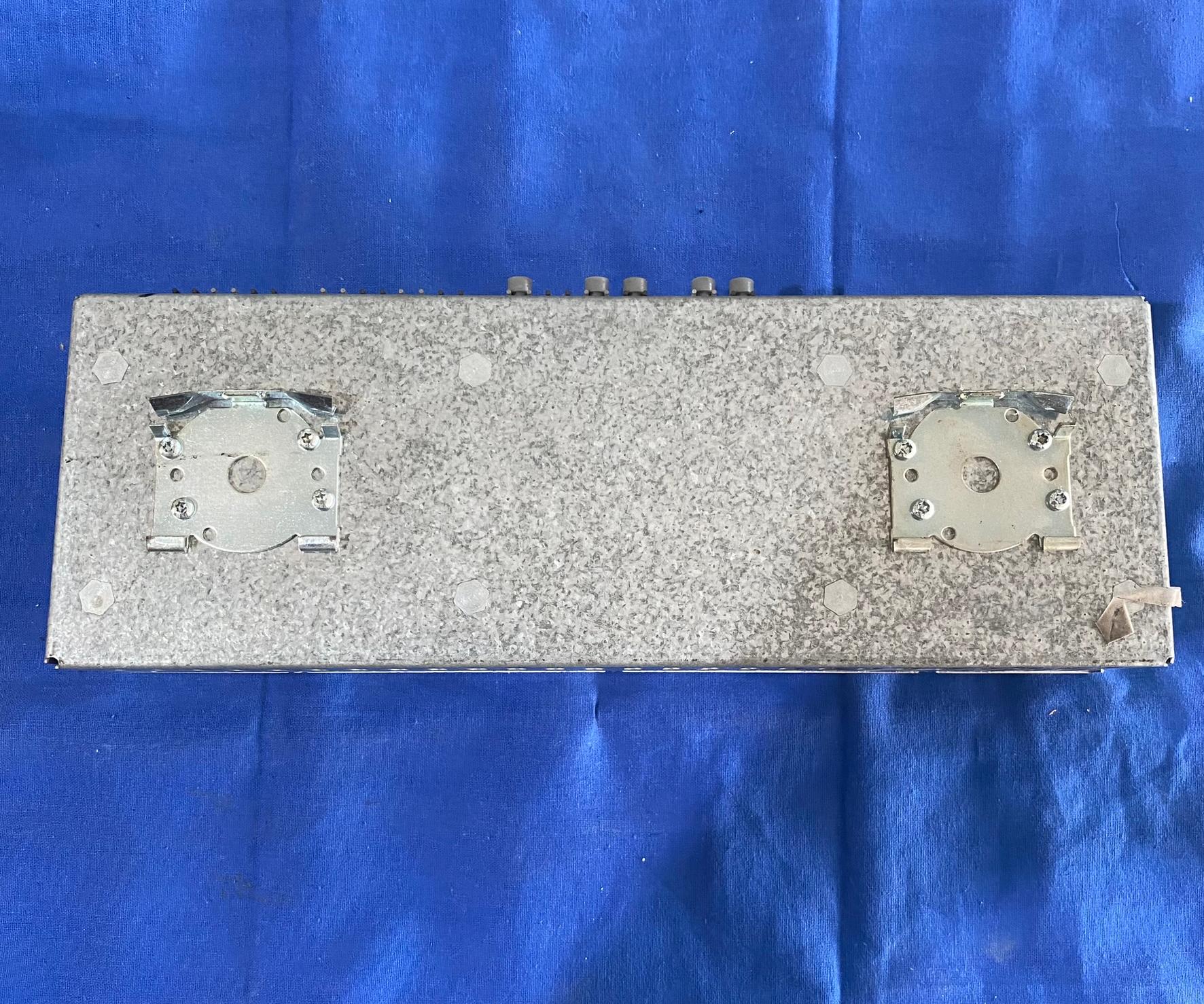

• 尺寸：紧凑设计，支持 DIN 导轨安装，适配工业控制柜环境。

• 防护等级：IP20（室内使用），需避免电磁干扰源（如继电器、接触器）。

三、应用领域与场景

1. 电力与能源：

• 断路器状态监测、风力发电变流器集群管理。

2. 制造业：

• 汽车生产线信号采集、电子制造设备控制、纺织印染机温度传感器数据处理。

3. 石油化工与冶金：

• 化工反应釜多电机协同控制、冶金设备运行数据实时监控。

4. 市政工程：

• 污水处理厂泵组集群管理、供水系统多泵变频控制。

•

四、技术文档与支持

1. 官方手册：

• 光纤连接弯曲半径要求（最小 35mm）、DDCS 地址配置步骤。

• LED 指示灯状态说明（如 “BAT” 灯灭表示电池电压低于 2.8V 需更换）。

• ABB 官网提供《APBU-44C (E) PPCS 分配和数据记录单元硬件手册》（文档编号 3AFE6846251 REV AEN），涵盖安装指南、参数设置、故障排除等详细内容。

• 手册亮点：

2. 第三方资源：

• 金锄头文库等平台提供手册下载，包含中 / 英文对照版本。

• ABB 技术支持社区可获取固件更新、应用案例等动态信息。

注意事项

1. 兼容性验证：

• 确保与 ACS800 系列变频器型号（如 ACS800-104）及 RDCU 控制单元版本兼容，避免通信协议不匹配。

2. 安装规范：

• 光纤连接需避免过度弯曲（最小半径 35mm），并使用专用护塞保护未使用的接口。

• 建议将模块安装在远离电磁干扰源（如接触器、制动单元）的位置，最小间距 200mm。
