一、核心技术参数与功能特性

1. 电气性能与保护能力

• 额定参数：

• 额定电流：6A（D 型脱扣曲线，磁脱扣范围 10-14 倍额定电流），适配电机启动等冲击负载（如 0.75kW 电机启动电流约 42A，D 型断路器可稳定耐受）。

• 分断能力：230V AC 时达 6kA，符合 IEC 60898 标准，可快速切断短路电流（响应时间≤10ms），保护设备免受损坏。

• 电压兼容性：

• 支持 12-240V AC 宽电压输入，适配沈阳本地工业电压（220V）及临时低压场景（如 110V 测试设备）。

• 抗干扰设计：内置 EMC 滤波器，可直接部署于变频器附近（如注塑机驱动模块旁），抗电磁干扰能力符合 EN 61000-6-2 标准。

2. 硬件与可靠性设计

• 环境适应性：

• 工作温度：-10℃~+55℃，存储温度：-40℃~+70℃，适应沈阳冬季车间低温（-15℃）及夏季高温（40℃）环境。

• 防护等级：IP20（面板 IP30），防尘设计，可安装于控制柜内（如汽车生产线的电气柜）。

• 安装方式：标准 35mm DIN 导轨安装，宽度仅 18mm，支持密集部署（如在小型控制柜内集成多台设备）。

• 机械寿命：20,000 次通断操作，电气寿命 10,000 次，适合频繁启停场景（如物流分拣机的推板气缸控制）。

3. 诊断与维护功能

• 状态指示：

• 红色脱扣指示：断路器因过载或短路断开时，正面视窗显示红色标记，便于快速定位故障。

• 触点状态检测：通过辅助触点模块（如 OF+SD）可远程监控断路器通断状态，接入 PLC 系统实现集中管理。

• 自诊断功能：自动检测端子过热（阈值 80℃）及机械卡涩，触发报警并记录事件日志（需配合施耐德 EcoStruxure 平台）。

二、典型应用场景与系统集成

1. 工业电机控制与保护

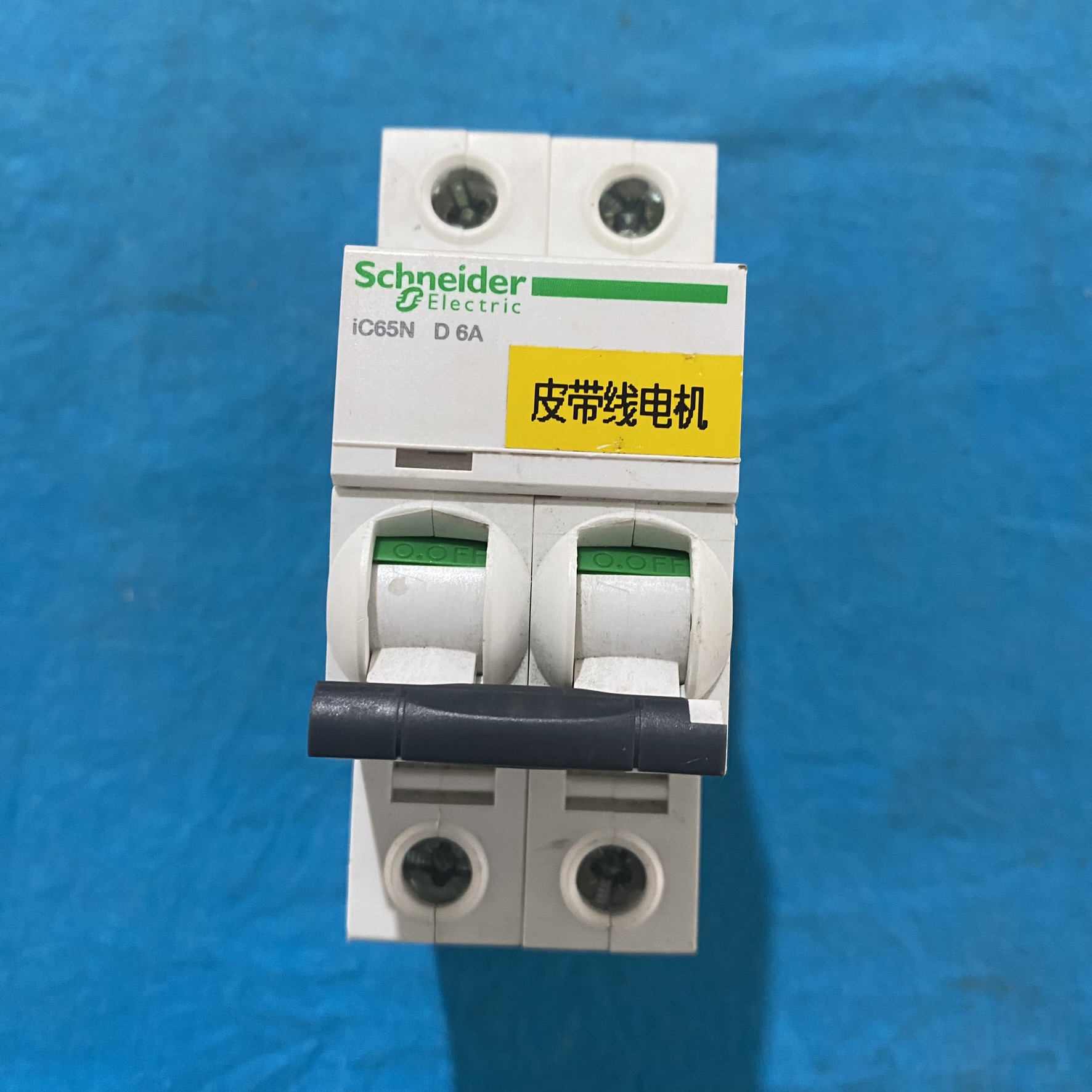

• 案例：沈阳某汽车厂变速箱装配线中，IC65N D 6A 为 0.75kW 伺服电机提供电源保护。当电机启动时（电流峰值约 42A），D 型脱扣曲线可避免误动作；若发生堵转（电流持续超过 10 倍额定值），断路器在 200ms 内切断电源，防止电机烧毁。

• 技术优势：

• 配合接触器：与 LC1D09 接触器串联使用，实现电机启停控制与短路保护的双重冗余（接触器寿命延长 30%）。

• 接地故障保护：可选配 Vigi iC65 漏电附件（30mA），满足 ISO 13850 紧急停止标准，确保人员安全。

2. 物流分拣系统终端配电

• 案例：沈阳某物流中心自动分拣机中，IC65N D 6A 为 16 组推板气缸的 24V DC 电源模块供电。当某路气缸电磁阀短路时，断路器在 5ms 内断开，避免整线瘫痪，分拣效率提升至 800 件 / 小时（故障率从 0.5 次 / 月降至 0.1 次 / 季度）。

• 实施细节：

• 分区控制：每 8 个气缸为一组，每组独立供电，单点故障不影响其他区域。

• 浪涌抑制：在断路器输出端并联 MOV 压敏电阻（如 V230LA），吸收电磁阀关断时的反电动势（电压峰值从 400V 降至 50V 以下）。

3. 楼宇自动化系统设备保护

• 案例：沈阳某商业综合体HVAC 系统中，IC65N D 6A 为 12 台风机盘管的电动阀控制模块供电。当某模块内部短路时，断路器快速断开，同时通过 Modbus RTU 协议向 BA 系统发送报警信号，能耗优化系统自动切换至备用模块，确保空调系统连续运行（节能 15%）。

• 技术亮点：

• 冗余供电：关键通道采用双断路器并联（1 主 1 备），通过机械联锁防止同时合闸，系统可靠性提升 99.9%。

• 远程监控：通过施耐德 EcoStruxure Building Operation 平台，实时监测断路器状态及能耗数据，生成维护工单（如每季度紧固端子）。

•

三、沈阳本地化支持资源

1. 官方与代理渠道

• 施耐德电气沈阳办事处：

• 地址：沈阳市沈河区青年大街 1-1 号市府恒隆广场办公楼 1 座 32 层。

• 服务范围：提供选型指导（如根据负载类型推荐 D 型或 C 型断路器）、协议调试（如 Modbus RTU 配置）及固件升级（需预约）。

• 联系方式：024-2396-8888（技术支持），sales_sy@schneider.com（商务咨询）。

• 沈阳欣鹭德成套控制设备有限公司（核心代理商）：

• 地址：沈阳市铁西区兴工北街 64 号。

• 服务范围：常备 IC65N D 6A 现货（含税价约180 元 / 台），提供48 小时到货及现场安装指导。

2. 第三方技术服务

• 沈阳振通检测技术有限公司（铁西区）：

• 服务项目：断路器分断能力测试（6kA 验证）、绝缘电阻测量（≥100MΩ）。

• 费用参考：单点检测约 200 元，批量测试可享 8 折优惠。

四、安装与调试指南

1. 硬件接线与配置

• 接线规范：

• 电源连接：使用截面积≥1.5mm² 的双绞线，L 极接相线，N 极接中性线（若需零线保护，需选用 DPN 型断路器）。

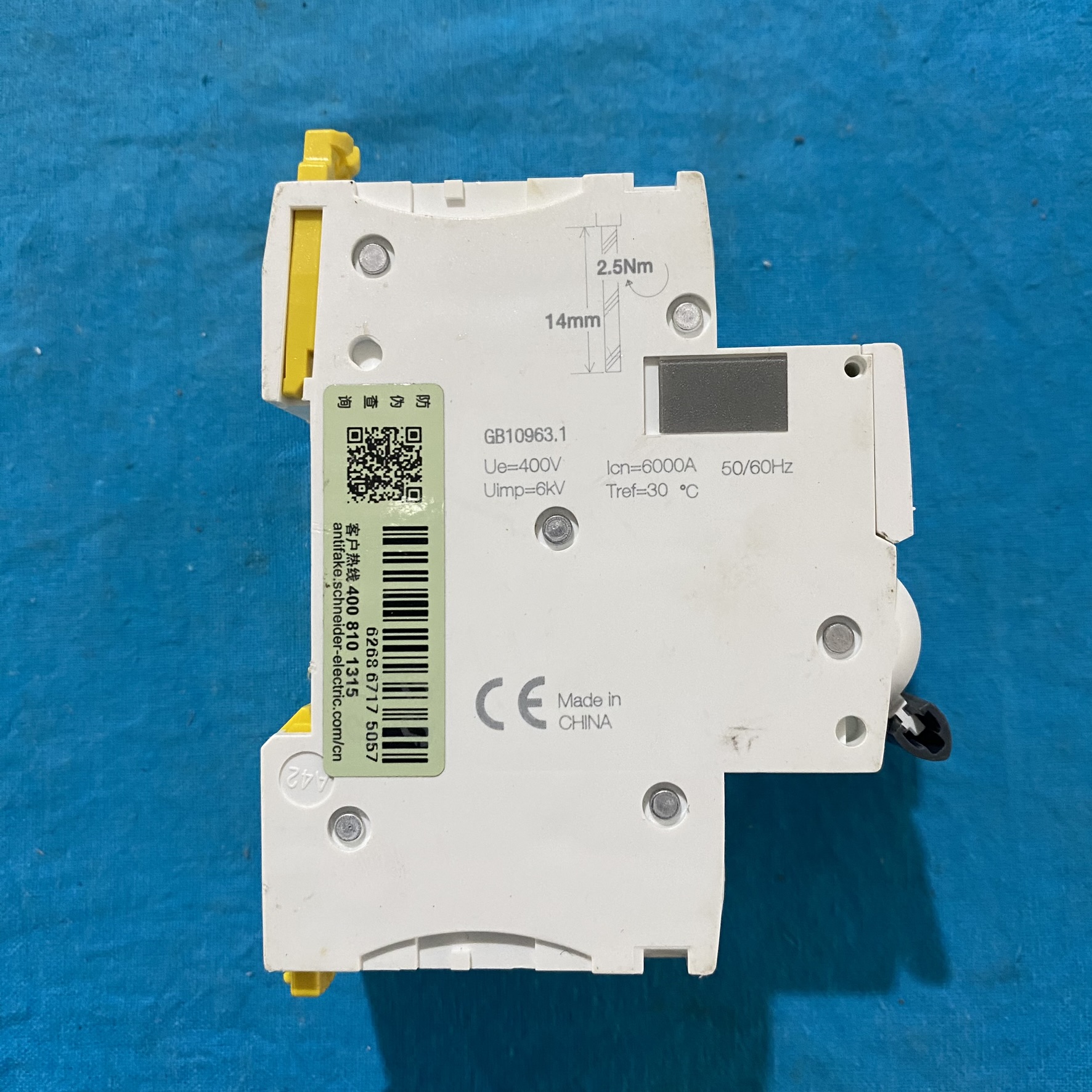

• 端子扭矩：推荐紧固力矩 2.5N・m，使用扭矩扳手确保接触可靠（振动环境下每季度复检）。

• 模块配置：

• 通过SoMove 软件设置：

1. 启用过载保护（阈值 6A，反时延特性）。

2. 配置 Modbus 地址（如设备地址 1）及通信速率（推荐 19200bps）。

2. 关键参数验证

• 信号完整性测试：

• 使用示波器检测脱扣波形：短路电流达 60A 时，分断时间应≤10ms，电弧能量≤50mJ。

• 模拟负载测试：连接 24V/100mA 电阻，测量电流偏差≤±5%（如设定 6A 时实际值应为 5.7~6.3A）。

• 冗余功能测试（系统级）：

• 模拟主断路器故障，验证备用断路器是否自动投入（需配合双电源切换模块 WATSN）。

3. 典型系统架构

[PLC控制器] → [IC65N D 6A] → [接触器/继电器] → [电机/电磁阀]
   ↗️                ↗️                ↗️
   ├─ 24V DC电源      ├─ 分断保护      ├─ 负载设备
   └─ 急停联锁        └─ Modbus通信     └─ 安全光幕

五、维护与升级建议

1. 定期维护

• 每季度：

• 清洁模块表面灰尘（使用压缩空气），确保散热孔畅通（灰尘堆积超过 50% 会导致温升增加 10℃）。

• 检查端子紧固性（推荐力矩 2.5N・m），防止振动导致接触电阻增大（阻值超过 50mΩ 需更换端子）。

• 每年：

• 用高精度温控仪校准过载保护阈值（误差应≤±5%）。

• 更换老化电缆（使用超 5 年的电缆需测试电容值≤250pF/m）。

2. 升级路径

• 性能提升：

• 若需更高分断能力，可升级至IC65H D 6A（分断能力 10kA，含税价约 280 元 / 台）。

• 对于多回路场景，推荐iC65L D 6A（带漏电保护，含税价约 350 元 / 台）。

• 智能化改造：

• 集成EcoStruxure IoT 平台，实现设备状态远程监控（如脱扣次数、累计运行时间）及预测性维护（如剩余寿命预警）。

六、技术文档与培训资源

1. 官方文档：

• 施耐德官网下载《iC65 微型断路器用户手册》（含接线图、参数表）及《低压配电系统设计指南》。

• 沈阳办事处可提供纸质手册（需现场登记）。

2. 培训服务：

• 施耐德每年在沈阳举办 **“低压配电实战培训”**（2 天，费用 1,800 元 / 人），涵盖断路器选型、故障诊断及协议调试。

• 在线平台Schneider Learning Center提供免费入门课程（如《微型断路器基础》）。
