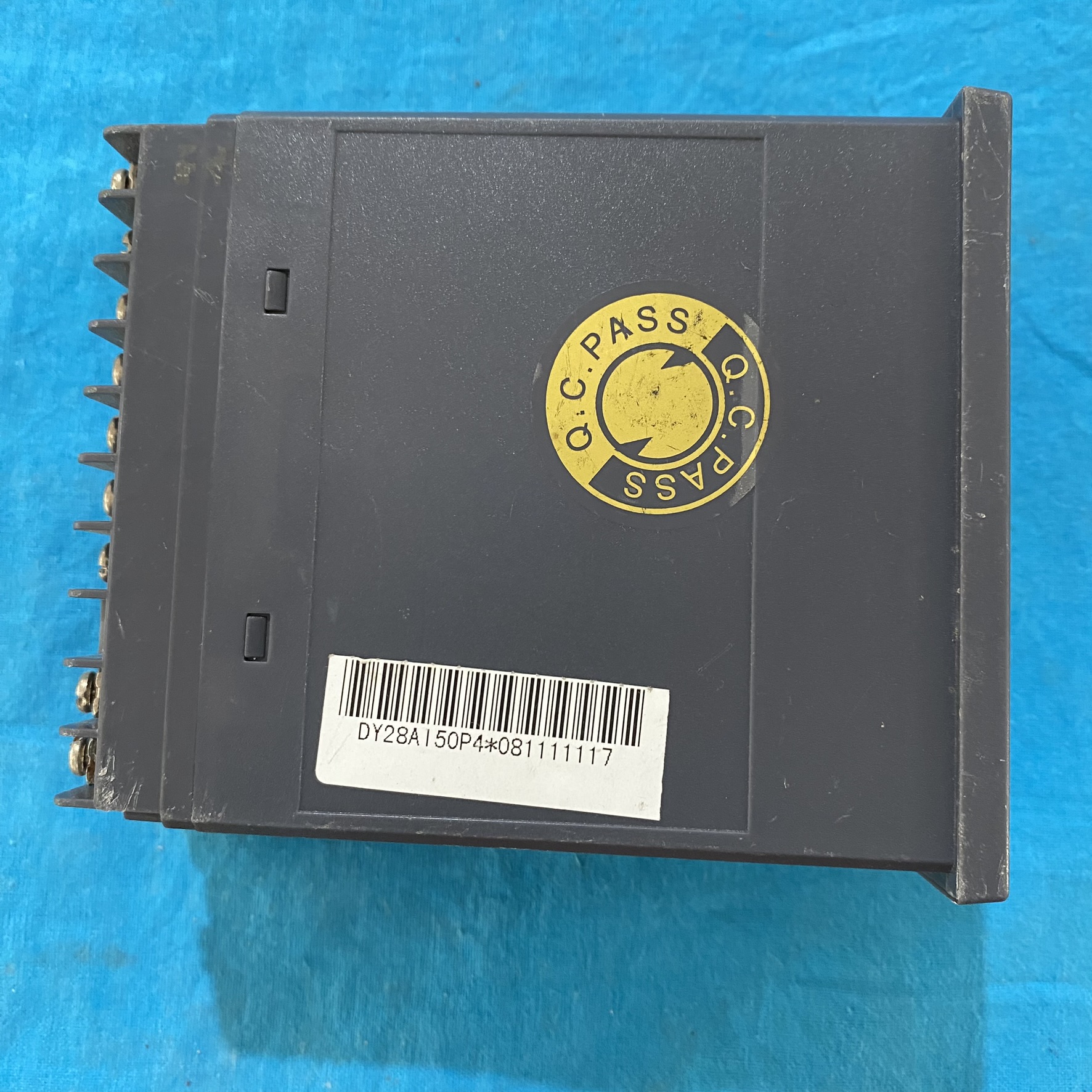

一、核心技术参数与功能特性

1. 输入特性与信号兼容性

• 输入类型：支持 ** 热电偶（K、J、E、T 等）、热电阻（PT100、CU50）、电压（0-5V/1-5V）、电流（4-20mA）** 等标准信号，适配工业传感器及变送器。

• 量程范围：

• 热电偶：如 K 型（0-1300℃）、E 型（0-800℃）；

• 热电阻：PT100（-200~600℃）；

• 电压 / 电流：支持用户自定义量程（如 0-10V、0-20mA）。

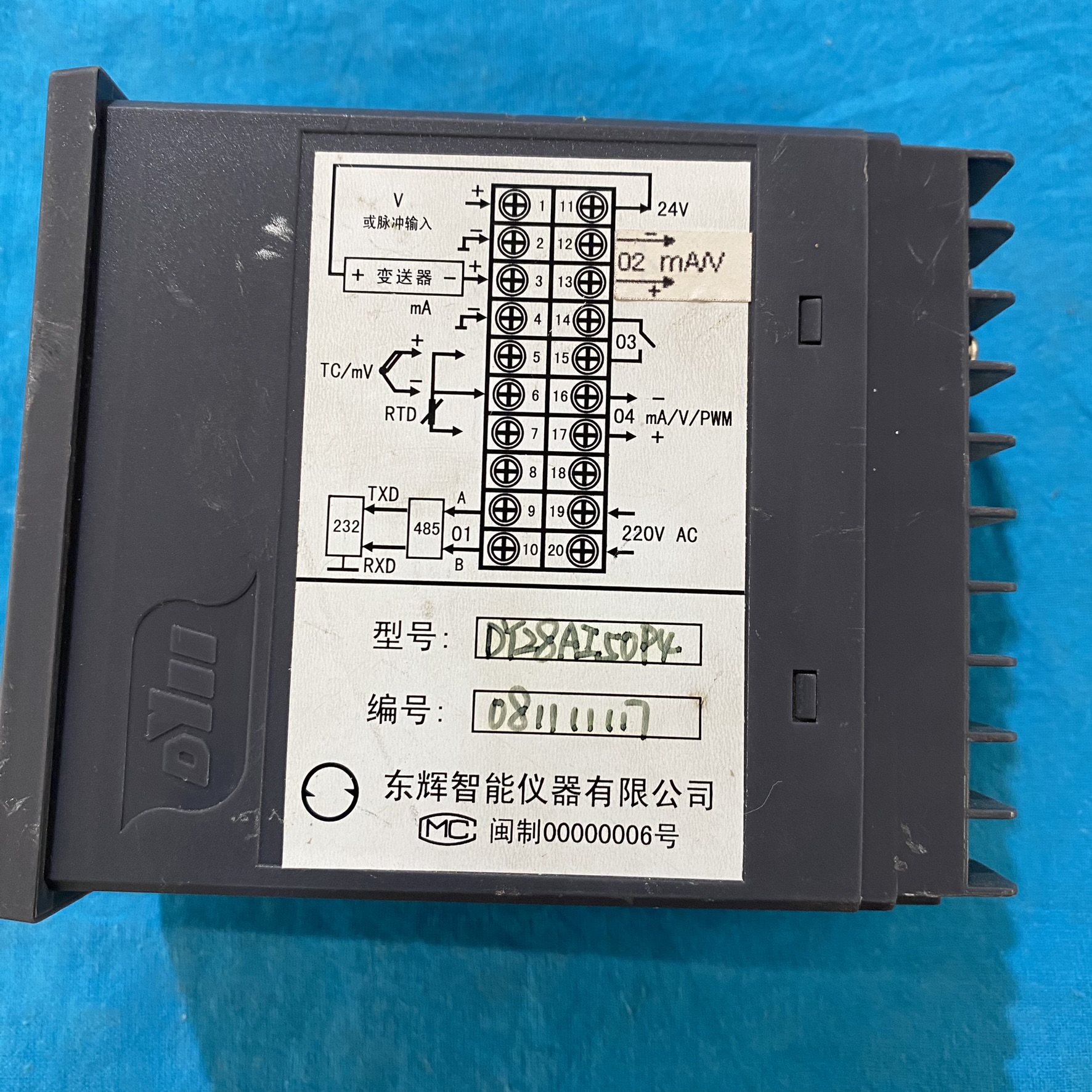

• 输入阻抗：电压型≥800kΩ，电流型 250Ω，电阻型引线电阻≤5Ω（三线制）。

2. 输出配置与控制能力

• 输出类型：

• P4 标识：代表4 路继电器输出（每路触点容量 5A/240V AC 或 5A/24V DC），可配置为上下限报警、PID 控制输出或逻辑控制。

• 可选配4-20mA 模拟量输出（负载≤750Ω）或 RS485 通信模块（需通过扩展接口实现）。

• 控制算法：支持PID 自整定（参数可通过面板按键或软件调试），控制精度 ±0.5% FS，响应时间≤0.5 秒。

3. 通信与扩展功能

• 标配接口：RS485 通信（Modbus RTU 协议，默认波特率 9600bps，从机地址 1），可与 PLC、HMI 等设备实时交互。

• 扩展能力：通过 CF 卡插槽可存储历史数据（如温度曲线、报警记录），支持多语言切换（中 / 英 / 日等 8 种语言）。

4. 环境适应性与可靠性

• 工作条件：温度 - 10~70℃，湿度≤90% RH（无凝露），防护等级 IP54（前面板），适应粉尘、振动环境。

• 抗干扰设计：采用 SMT 贴片工艺及电路屏蔽技术，通过 EN 61000-6-2 工业抗扰度测试，可在变频器、电机等强电磁环境下稳定工作。

二、系统集成与典型应用

1. 与 PLC 协同控制

• 西门子 S7-1200 连接示例：

• 目标值：写入 40001 寄存器（如温度设定值）。

• 控制模式：写入 40003 寄存器（0 = 手动，1 = 自动 PID）。

• 测量值：读取 30001 寄存器（单位：工程量）。

• 输出状态：读取 30003 寄存器（继电器通断状态）。

• 通过 Modbus RTU 协议读取寄存器：

• 写入控制指令：

2. 典型应用场景

• 温度控制：在工业炉窑、反应釜中连接 K 型热电偶，通过 4 路继电器实现加热 / 冷却分段控制（如加热段 2 路、冷却段 2 路）。

• 流量监控：接入电磁流量计的 4-20mA 信号，实时显示流量值并触发高低限报警（如流量异常时关闭阀门）。

• 老旧设备改造：替换传统指针式仪表，通过 RS485 将数据上传至 SCADA 系统，实现远程监控与数据分析。

三、沈阳本地化支持资源

1. 官方技术支持

• 东辉智能仪器沈阳办事处

• 提供硬件选型指导（如根据输入信号类型推荐适配型号）及通信协议调试（如 Modbus 寄存器映射）。

• 可协助诊断PID 控制异常（如超调、震荡）或通信中断故障（需提供仪表程序备份）。

• 地址：和平区太原南街 90 号商贸国际 B 座 27 层 2703 室

• 服务范围：

• 联系方式：电话 024-2385-7668，技术支持微信：13998125530。

2. 授权维修与备件

• 沈阳北成自动化设备有限公司（东辉东北授权服务商）

• 提供模块级维修（如电源板、I/O 板故障修复，费用约 800-1,500 元）。

• 常备DY2000 系列通用备件（如继电器模块、通信板），支持 24 小时紧急更换。

• 地址：铁西区兴华北街 30 号新财富大厦 8 层

• 服务特色：

• 联系方式：电话 024-6250-9889，备件咨询邮箱：shenyangbeicheng@163.com。

3. 替代方案与经济性分析

• 直接替换成本：DY28AI50P4 新机含税价约 4,800 元，若需扩展模拟量输出，可加装 DYH 系列扩展模块（约 1,200 元）。

• 长期收益：标准化产品可享受东辉全球技术支持网络，降低停机风险及维护成本。

•

四、参数配置与调试建议

1. 关键参数设置

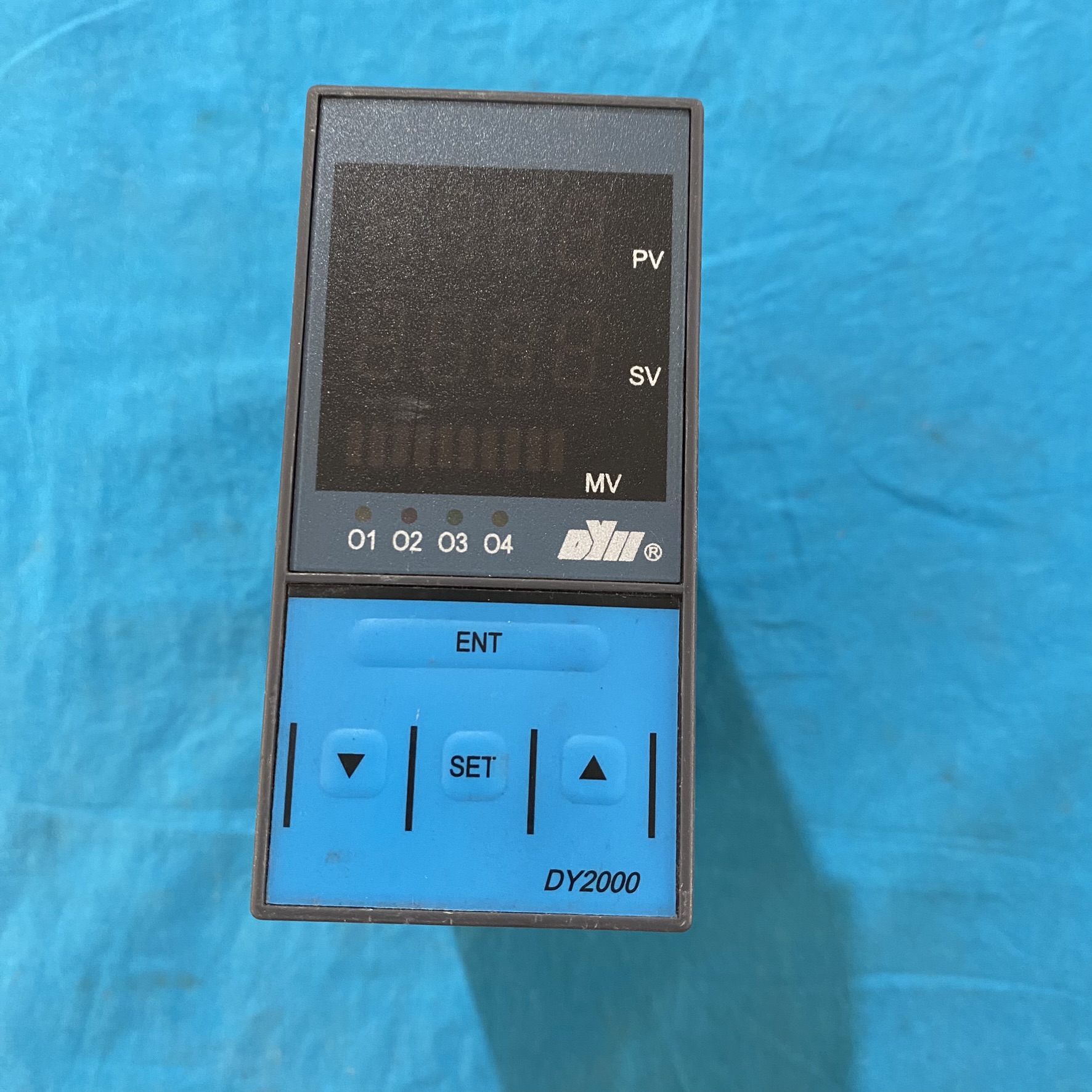

• 输入信号选择：通过面板 “SET” 键进入参数菜单，设置Sn=15（K 型热电偶）或Sn=20（4-20mA 电流）。

• PID 参数优化：

• 比例系数（P）：初始设为 1.0，逐步增大直至系统出现轻微震荡后回调 20%。

• 积分时间（I）：设为 100-300 秒，消除稳态误差。

• 微分时间（D）：设为 50-100 秒，抑制超调。

2. 通信协议验证

• Modbus RTU 测试：

• 读取测量值：01 03 00 00 00 01 84 0A

• 响应数据：01 03 02 00 00 44 0A（十进制测量值为 0）。

• 使用串口调试工具（如 Putty）发送指令：

• 注意事项：确保仪表与上位机的波特率、数据位、校验位一致（默认 8N1）。

五、风险提示与维护建议

1. 非标信号适配风险

• 若接入非标准信号（如 0-20mV、0-10mA），需通过参数菜单 “Pb”（零点修正）和 “Kr”（增益系数）进行线性化处理，建议使用东辉DYH 系列信号调理模块（如 DYH7094）实现标准化转换。

2. 预防性维护

• 定期检查：每季度清洁仪表散热孔（用压缩空气吹扫），检查接线端子是否松动（推荐力矩 2-3N・m）。

• 程序备份：通过 CF 卡或东辉 V-SFT 软件导出参数文件（.vsp 格式），存储至云端或本地硬盘，建议每月更新一次。

六、技术文档与资源获取

1. 官方文档：

• 《DY2000 系列用户手册》（含接线图、参数表）。

• 《Modbus 通信协议指南》（含寄存器地址映射表）。

• 通过东辉官网（www.dynos.com.cn）下载：

• 沈阳办事处可提供纸质版手册（需现场登记领取）。

2. 视频教程：

• 东辉官方 YouTube 频道发布《DY2000 系列 PID 调试实战》等视频，涵盖参数设置、通信配置等操作演示。

3. 技术社区：

• 访问工业自动化论坛（如 PLCopen、Control Engineering），搜索 “东辉 DY28AI50P4” 可获得同行经验分享（如 “多段 PID 控制参数优化”）。
