一、核心技术参数与功能特性

1. 硬件规格

• 显示与操作：

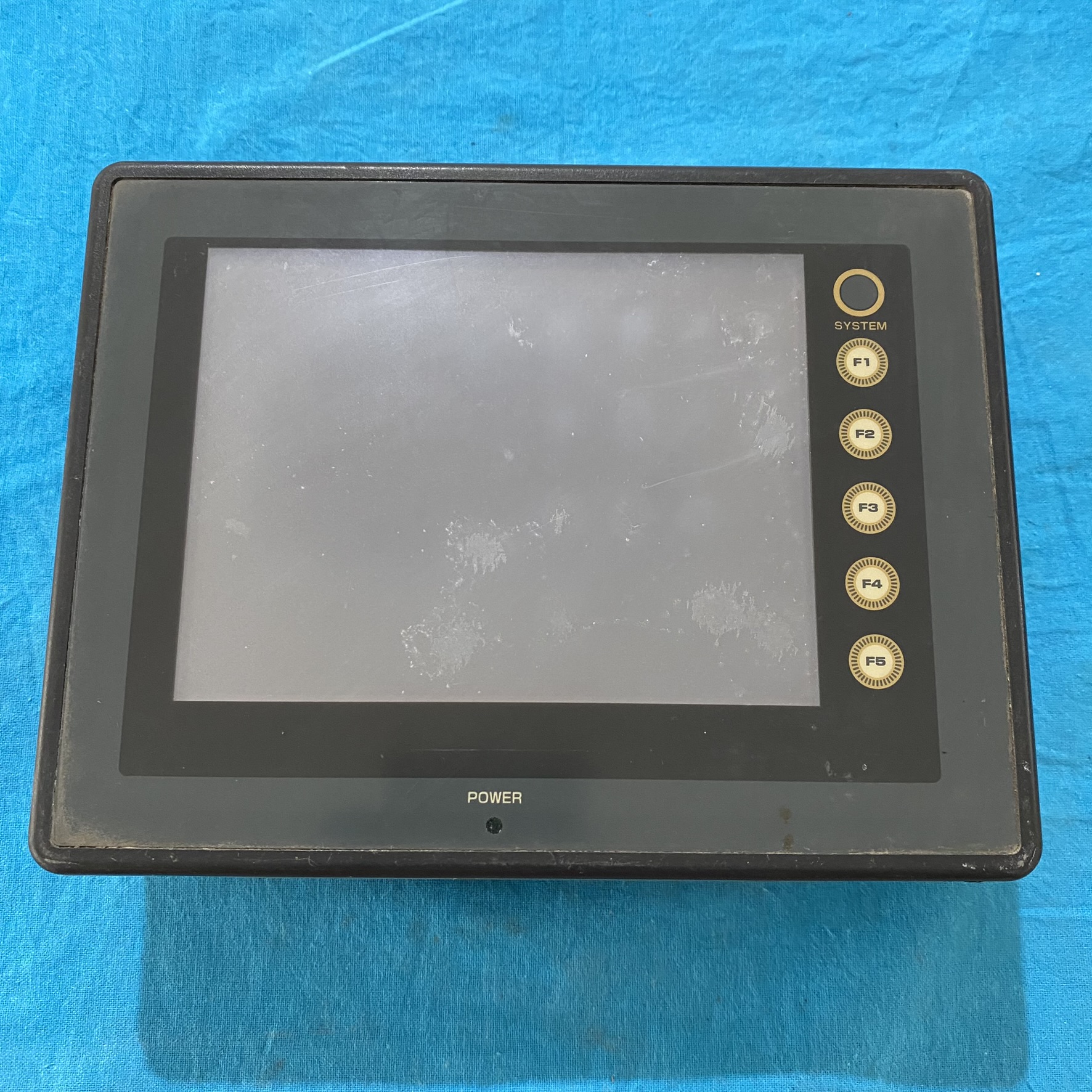

• 5.7 英寸 QVGA 单色屏幕（分辨率 320×240 像素），支持模拟电阻式触摸屏，适应工业现场戴手套操作需求。

• 内置SRAM 存储器（容量未公开）及实时时钟功能，支持 CF 卡扩展（最大 32GB），可存储历史数据、程序备份及多语言字体文件。

• 通信接口：

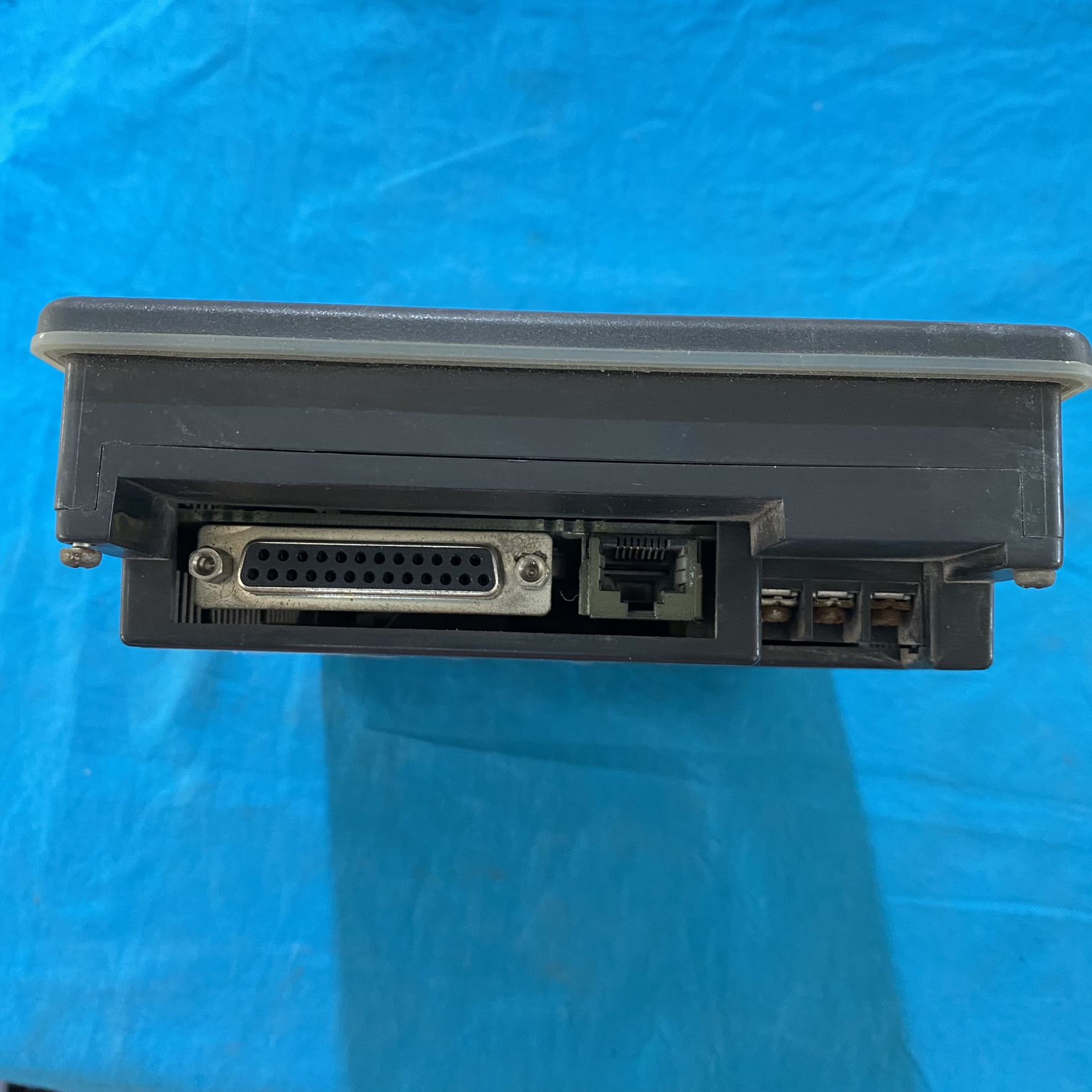

• 标配RS-232/422/485 复合串口（D-Sub 9 针），支持 Modbus RTU 协议，可与 PLC、变频器等设备无缝对接

• 扩展能力：通过模块化接口（MJ1/MJ2）可连接以太网模块（如 CUR-ET01），实现远程监控与数据上传。

• 环境适应性：

• 工作温度：0-50℃，存储温度：-20-60℃，防护等级 IP65（前面板防尘防水），适应粉尘、油污环境。

• 物理规格：尺寸 151.5×105×32mm，重量约 650g，支持嵌入式面板安装（开孔尺寸 142×92mm）。

2. 软件与编程

• 开发工具：使用富士V-SFT V5组态软件，支持梯形图（LD）、指令表（IL）等编程方式，兼容 Windows 系统。

• 功能指令：

• 支持多语言切换（8 种语言），通过 CF 卡存储不同语言字体文件实现。

• 内置数据记录功能，可将 PLC 数据按时间间隔存储至 CF 卡，生成 CSV 格式报表。

• 通信配置：

• Modbus RTU 从站地址范围 1-247，波特率支持 1200-115200bps，数据位 8，停止位 1，奇偶校验可选。

3. 典型应用场景

• 纺织机械控制：配合富士 NB 系列 PLC 实现细纱机参数设置（如锭速、钢令板升降速度）与状态监控。

• 包装生产线：连接威纶通 HMI 或西门子 PLC，显示设备运行参数（如温度、压力）并触发报警信号。

• 老旧设备改造：替换传统按键面板，简化操作界面并提升数据追溯能力（如存储故障日志）。

二、沈阳本地化支持资源

1. 官方技术支持

• 富士电机沈阳办事处

• 提供硬件选型指导及通信协议调试支持（如 Modbus 寄存器地址配置）。

• 可协助诊断程序逻辑错误（如画面切换异常）或通信中断故障（需提供 HMI 程序备份）。

• 地址：沈河区惠工街 10 号卓越大厦 1205 室

• 服务范围：

• 联系方式：电话 024-2252-8852，邮件可发送至 support@fujielectric.com.cn

2. 授权维修服务商

• 沈阳晨星自动化设备有限公司

• 提供模块级维修（如触摸屏更换、电源板修复），维修成本约 1,500-2,800 元，周期 3-5 个工作日。

• 支持备用机租赁（300 元 / 天），适合紧急停机场景。

• 地址：和平区三好街华强电子世界 3 楼

• 资质：东方马达东北区域认证经销商（兼营富士 HMI 备件）

• 服务特色：

• 联系方式：电话 024-23962887，技术支持微信：13998125530

3. 备件供应渠道

• 本地供应商：

• 沈阳科创自动化：铁西区兴工北街 64 号海韵广场 B 座，提供翻新模块（价格约新机 60%，质保 3 个月）。

• 验证方式：备件标签需含富士原厂二维码，可通过官网 “防伪查询” 验证。

• 线上采购：

• 阿里巴巴平台：厦门奥图美讯等供应商可提供沈阳地区次日达服务，全新机含税价约 2,500 元 / 台（需确认库存）。

•

三、系统集成与通信配置

1. 与 PLC 协同控制

• 西门子 S7-1200 连接示例：

• 目标位置：写入 40001 寄存器（单位：脉冲数）。

• 运行速度：写入 40003 寄存器（单位：脉冲 / 秒）。

• 在 PLC 程序中通过 Modbus RTU 协议写入寄存器：

• 状态反馈：读取 30001 寄存器（当前位置）、30003 寄存器（电机温度）。

2. 与 HMI 交互

• 威纶通 MT506LV4CN 配置：

• HMI 数值输入框关联 V606EM20 数据寄存器（如 D100），指示灯关联内部继电器（如 M0）。

• 通信协议：Modbus RTU

• 波特率：9600bps，数据位 8，停止位 1，无校验

• 从机地址：1（与 V606EM20 程序中设置一致）。

• 在 HMI 组态软件中设置：

• 数据映射：

3. 程序开发建议

• 代码优化：

• 使用画面切换脚本替代传统按钮控制，减少 I/O 点占用（如通过宏指令实现多语言切换）。

• 对关键操作（如参数修改）添加四级密码保护，防止误操作。

四、常见故障排查与处理

1. 触摸屏无响应

• 现象：屏幕亮但触摸无反馈，或校准失败。

• 排查步骤：

1. 进入 HMI 系统设置，执行触摸屏校准程序（路径：设置→系统→校准）。

2. 检查触摸屏排线是否松动，若氧化需用橡皮擦清洁触点。

3. 若校准无效，联系沈阳晨星自动化更换触摸屏模块（成本约 800 元）。

2. 通信中断

• 现象：PLC 显示 “通信超时”，HMI 通信指示灯熄灭。

• 应急方案：

1. 使用串口调试工具（如 Putty）测试 RS485 信号质量，确保 A/B 线序正确（A + 红，B + 黑）。

2. 临时接入 USB 转 485 转换器（如 MOXA UC-7424），排除 HMI 端口故障。

3. 检查 HMI 程序中通信参数设置（如从机地址、波特率）是否与 PLC 匹配。

3. CF 卡读写异常

• 现象：HMI 提示 “CF 卡错误”，无法存储数据。

• 诊断方法：

1. 更换 CF 卡（推荐使用 SanDisk 工业级卡），格式化后重新写入数据。

2. 检查 CF 卡插槽弹簧片是否变形，可用镊子轻微调整以增强接触。

五、预防性维护与升级建议

1. 定期保养

• 清洁与检查：

• 每季度使用压缩空气吹扫 HMI 散热孔，避免灰尘堆积导致过热。

• 检查扩展模块背板连接是否牢固，防止振动导致接触不良。

• 程序备份：

• 通过 V-SFT 软件导出程序文件（.vsp 格式），存储至云端或本地硬盘，建议每月更新一次。

2. 系统升级

• 硬件替代：

• 若需扩展功能，可升级至V10 系列 HMI（如 V1008iS），支持 1677 万色显示、以太网通信及视频播放功能，面板开孔与 V606EM20 兼容。

• 经济型替代方案：选择TS 系列 HMI（如 TS1070i），支持 Modbus 协议及多 PLC 连接，价格约 V606EM20 的 70%。

• 软件优化：

• 采用结构化编程（SFC 顺序功能图），提升程序可读性与维护效率。

3. 环境监控

• 在控制柜内安装温湿度传感器（如 DHT22），确保温度≤40℃、湿度≤70% RH，避免电子元件老化加速。

六、技术文档与资源获取

1. 官方文档：

• 《Monitouch V606EM20 硬件手册》（含接线图、安装尺寸）

• 《V-SFT V5 编程指南》（含指令详解与示例程序）

• 通过富士电机官网（www.fujielectric.com）下载：

• 沈阳办事处可提供纸质版手册（需现场登记领取）。

2. 视频教程：

• 富士电机官方 YouTube 频道发布《Monitouch HMI 通信调试实战》等视频，涵盖 Modbus 配置、程序下载等操作演示。

3. 技术社区：

• 访问富士电机技术论坛（forum.fujielectric.com），在 “工业自动化” 板块获取用户经验分享（如 “多语言切换实现”）
