一、核心参数与硬件设计

1. 显示与操作

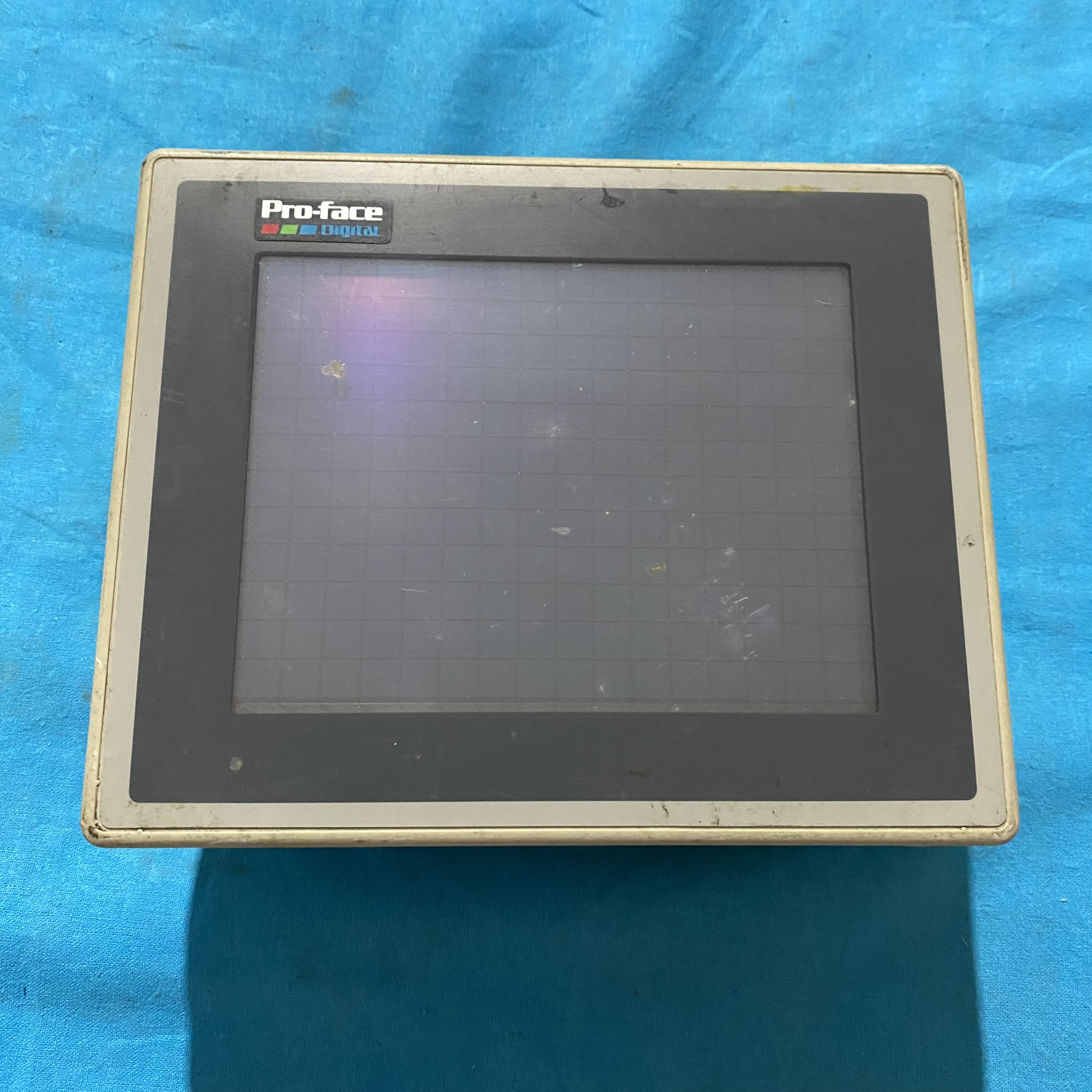

• 屏幕规格：5.7 英寸 STN 彩色 LCD，分辨率 320×240 像素（QVGA），支持 64 色显示，背光寿命 50,000 小时（25°C 持续使用）。

• 触摸面板：电阻式模拟触摸，寿命≥100 万次，支持单点触控，分辨率 1024×1024。

2. 接口与通信

• 串口：RS-232C/422/485（D-Sub 9 针），支持 Modbus RTU、ASCII 协议，通信速率 2,400-115,200bps。

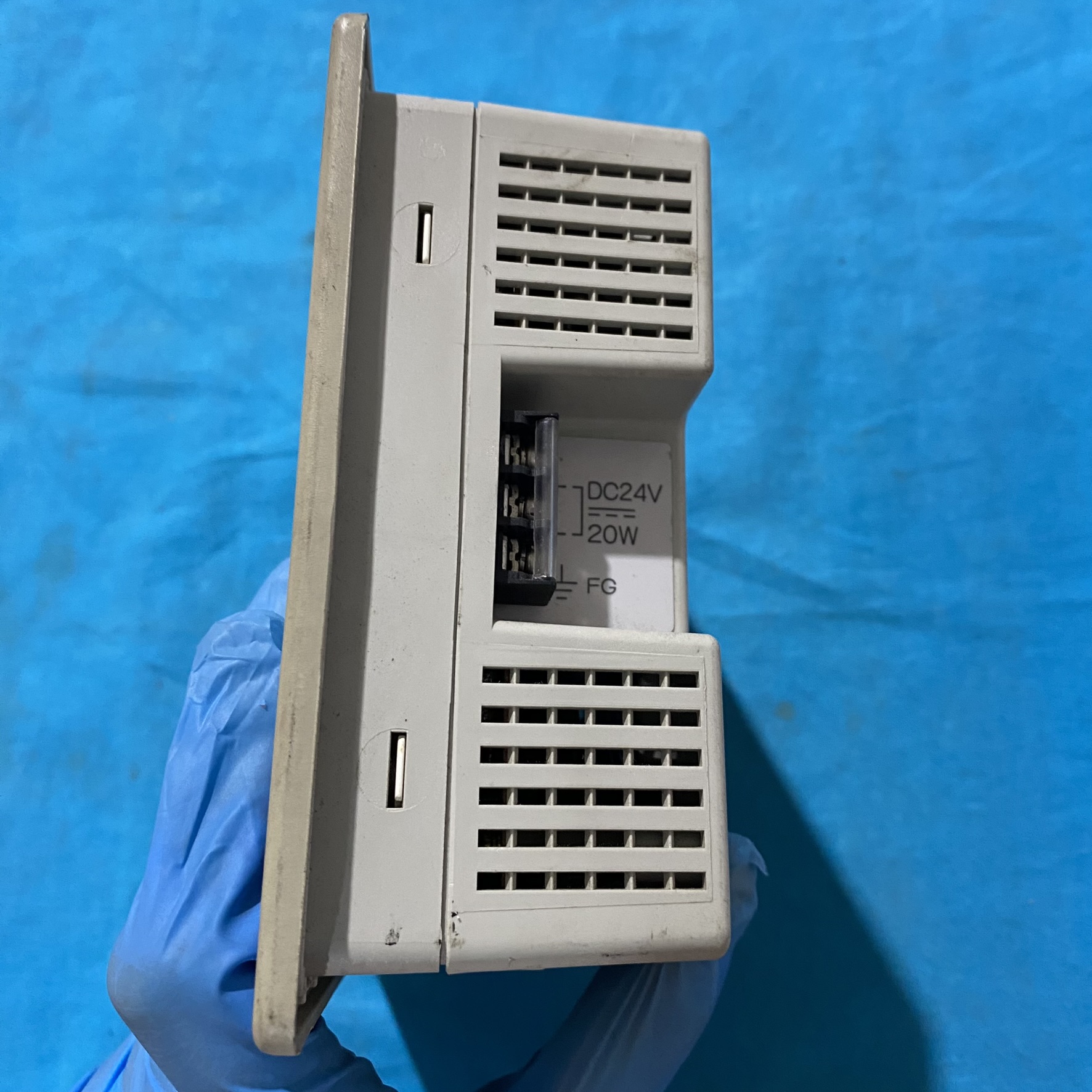

• 电源：24V DC 输入（±15% 波动），功耗≤20W，兼容工业直流电源。

• 扩展能力：无内置以太网，需通过串口扩展网关（如 Pro-Face EXM 模块）实现网络连接。

3. 环境适应性

• 工作温度：0°C 至 50°C（无冷凝），存储温度 - 20°C 至 60°C，适应车间、控制柜等工业环境。

• 防护等级：IP65F（前面板）/IP20（背面），抗振动（10-500Hz，10g）、抗冲击（30g，11ms）符合 IEC 60068-2 标准。

二、功能特性与典型应用

1. 基础监控与控制

• 数据显示：实时显示设备状态（如温度、压力）、报警信息及生产参数（如计数、速度）。

• 参数调整：通过触摸面板直接修改 PLC 或变频器参数（如频率、PID 设定值）。

• 本地操作：支持多语言切换（中 / 英 / 日等），适配国际化产线需求。

2. 适配场景

• 包装机械：配合台达 ASDA-A2 伺服驱动器，通过 Modbus RTU 实现物料定位与同步控制（如食品包装线的异形件抓取）。

• 能源管理：联动变频器（如台达 VFD-MS300），通过 PID 调节风机 / 泵类设备的转速，实现节能 10%-30%。

• 小型产线：连接西门子 S7-200 或三菱 FX 系列 PLC，实现单机设备的集中监控与故障诊断。

3. 系统集成与兼容性

• 跨品牌通信：通过 RS-485 连接罗克韦尔 CompactLogix、欧姆龙 CJ 系列 PLC，实现混合品牌控制系统集成。

• 扩展限制：无内置工业以太网，需通过网关（如 Pro-Face EXM-EIP01）扩展 EtherNet/IP 协议。

•

三、生命周期与替代方案

1. 停产状态

• 显示升级：7 英寸 TFT 真彩屏（800×480 像素，1600 万色），支持抗反光涂层与宽视角。

• 通信扩展：内置 EtherNet/IP、PROFINET、Modbus TCP，兼容工业以太网协议。

• 远程访问：通过 Pro-Face Connect 实现安全远程监控（如手机 APP 实时查看设备状态）。

• 软件兼容：GP-Pro EX 软件可直接迁移项目，降低升级成本。

• 现状：当前（2025 年）已停产，库存有限，技术支持逐步缩减。

• 替代型号：推荐升级至 ST6000 系列（如 PFXST6300TADE），后者优势包括：

2. 采购与维护

• 配件替换：触摸屏玻璃面板（如 Vicpas 提供的替换件）需专业安装，避免自行拆解导致损坏。

• 长期使用：建议每 6 个月清理散热孔灰尘，检查电源端子紧固性。

• 供货渠道：通过二手平台（如 AX Control、Santa Clara Systems）或库存经销商采购，但需注意保修风险。

• 维护提示：

四、注意事项

1. 安装规范

• 信号线：使用双绞屏蔽线（如 RVVP 4×0.75mm²），长度≤50 米，防止信号衰减。

• 电源隔离：PLC 与触摸屏需分别供电，建议使用 DC/DC 隔离模块（如 ISO DC/DC 24V/24V）。

• 布线要求：

• 接地：需独立接地（接地电阻≤10Ω），与电机共地以减少电位差。

2. 调试建议

• 参数初始化：首次使用需设置通信协议（如 Modbus RTU 从站地址）、波特率（如 9600bps）及数据格式（8 位数据位 + 1 位停止位）。

• 脉冲测试：通过示波器验证 RS-485 信号波形，确保无杂波干扰。

3. 替代升级建议

• 硬件兼容性：ST6000 系列支持与 GP377 相同的安装开孔尺寸（147×109mm），可直接替换。

• 功能增强：ST6000 系列内置 Web 服务器，支持 HTML5 页面开发，适合智能化产线改造。
